Gracias a la interfaz Gravity, la conexión a placas como Arduino es sencilla y rápida. La distancia de detección se puede ajustar mediante el tornillo trasero, lo que permite adaptar el sensor a diferentes aplicaciones, desde robots seguidores de pared hasta sistemas de activación por proximidad.
PRINCIPALES CARACTERÍSTICAS
◆ Sensor digital de proximidad por infrarrojos
◆ Distancia de detección ajustable entre 10 y 80 cm
◆ Ideal para robótica, automatización, creación de prototipos y proyectos interactivos
◆ Salida digital sencilla para conexión directa a microcontroladores
◆ Interfaz Gravity para una instalación rápida y ordenada

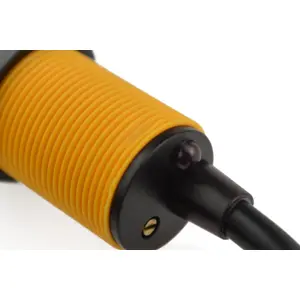

◆ Tornillo de ajuste trasero para definir la distancia de detección
◆ LED rojo trasero para indicar el estado de detección
◆ Formato compacto, fácil de montar en estructuras robóticas o paneles
◆ Adecuado sobre todo para uso en interiores
ESPECIFICACIONES

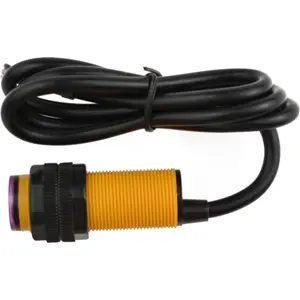

• Modelo: DFRobot SEN0019
• Tipo de sensor: Sensor digital ajustable de proximidad por infrarrojos
• Tecnología de detección: Fotoeléctrica por infrarrojos
• Tensión de alimentación: 5 V
• Corriente de funcionamiento: <100 mA
• Distancia de funcionamiento recomendada: 10 a 80 cm
• Distancia mínima de funcionamiento: 3 cm
- Condición: Superficie negra no reflectante
• Distancia máxima de funcionamiento: 90 cm
- Condición: Superficie blanca plana y reflectante
• Salida digital:
- 0: Obstáculo detectado
· Aproximadamente 0 V
- 1: Sin obstáculo detectado
· Aproximadamente 4 V
• Conexiones:
- Marrón: +5 V
- Azul: GND
- Negro: Señal
• Resistencia pull-up recomendada: Aproximadamente 10 kΩ
• Interfaz: Gravity
• Dimensiones: 45 mm x Ø18 mm
NOTAS
• La dimensión de 18 mm corresponde al diámetro del sensor.
• Este sensor está especialmente indicado para proyectos en entornos interiores.
• No se recomienda su uso en exteriores en lugares con mucha luz solar, ya que la luz infrarroja forma parte del espectro natural de la luz solar y puede afectar la detección.
• Si el LED se enciende inmediatamente al conectar el sensor, debe comprobarse la polaridad de la alimentación y confirmarse la ausencia de obstáculos delante de la sonda.
• Si el LED no se enciende al conectar la alimentación, debe comprobarse la estabilidad de la fuente de alimentación de 5 V ±2% y confirmarse que la salida del sensor no está conectada a un puerto de salida del microcontrolador.
