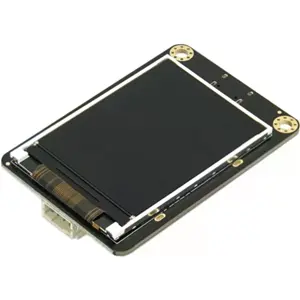

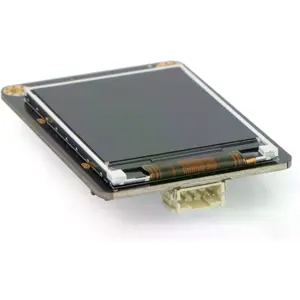

Este ecrã IPS a color, de 2.0", con I2C y UART, es una solución compacta y versátil para añadir interfaces gráficas a proyectos con Arduino, ESP32, micro:bit y otras plataformas compatibles. Con una resolución de 320×240 píxeles, soporte para comunicación I2C/UART y una biblioteca integrada de iconos, animaciones y widgets dinámicos, permite crear paneles visuales atractivos para la monitorización, la medición y la visualización de datos.

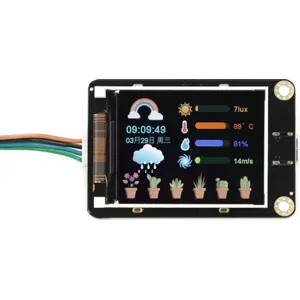

Gracias al procesamiento gráfico integrado y al soporte para programación gráfica MakeCode y Mind+, este módulo simplifica la creación de interfaces con texto, imágenes, gráficos, barras de progreso, indicadores y otros elementos visuales. Es ideal para aplicaciones como estaciones meteorológicas de escritorio, dispositivos wearable, instrumentos de medición y sistemas de recogida de datos.

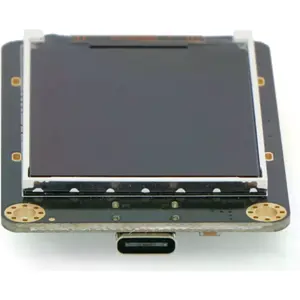

La memoria interna dispone de una interfaz USB-C y funciona como una pequeña unidad USB de 8MB, destinada al almacenamiento de recursos gráficos personalizados, como iconos e imágenes. Esta funcionalidad facilita la personalización de la interfaz visual de la pantalla para diferentes proyectos, permitiendo adaptar los elementos mostrados a las necesidades de la aplicación.
PRINCIPALES CARACTERÍSTICAS
◆ Pantalla IPS a color de 2.0" con resolución de 320×240 píxeles
◆ Soporte para comunicación I2C y UART mediante interfaz Gravity PH2.0-4P
◆ Compatible con Arduino, ESP32, ESP8266, micro:bit y otras plataformas de desarrollo
◆ Soporte para programación gráfica MakeCode y Mind+
◆ Biblioteca integrada con más de 200 iconos a color, imágenes PNG, animaciones GIF y widgets dinámicos
◆ Permite mostrar texto, iconos, animaciones, barras de progreso, cursores, brújulas, indicadores y gráficos
◆ Profundidad de color de 16 bits RGB565 para imágenes nítidas y a color
◆ Soporte para caracteres en chino, inglés, japonés y coreano
◆ Interfaz USB-C con 8 MB de espacio para almacenar iconos e imágenes personalizados
◆ Chip de control con efectos LVGL integrados para un funcionamiento fluido y para simplificar los comandos de presentación
◆ DIP switch para seleccionar entre los modos de comunicación I2C y UART
◆ Adecuado para la visualización de datos, la recogida de datos, estaciones meteorológicas, dispositivos wearable e instrumentos de medición
ESPECIFICACIONES
• Especificaciones generales
- Tensión de alimentación: DC 3.3V~5V
- Consumo estático: <70mA
- Interfaz de alimentación: Gravity PH2.0-4P
- Método de comunicación: I2C/UART
- Interfaz de comunicación: Gravity PH2.0-4P
- Interfaz de unidad USB: USB-C
- Espacio de la unidad USB: 8MB
- Dimensiones: 62mm×42mm×10mm
- Diámetro de los orificios de montaje: 3.0mm
• Especificaciones de la pantalla
- Tamaño: 2.0"
- Resolución: 320×240 píxeles
- Área de visualización: 40.8×30.6mm
- Profundidad de color: 16 bits RGB565
- Ángulo de visualización: 80/80/80/80
- Brillo: 250cd/m²

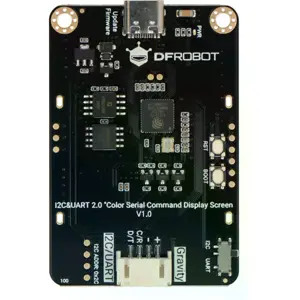

• Interfaces y controles
- Interfaz Gravity:
· Puerto PH2.0-4P con soporte para I2C y UART
· Nivel lógico de la interfaz: 3.3V~5V
- DIP switch:
· Permite alternar entre los modos de comunicación I2C y UART
· Modo predefinido de fábrica: I2C
- Interfaz USB-C:
· Funciona como interfaz de unidad USB
· Permite acceder al contenido de la unidad USB cuando la interfaz Gravity está conectada
- LED indicador de alimentación:
· LED azul para indicar el estado de alimentación
- Botón RST:
· Botón de reinicio
· Al pulsarlo, borra el programa en ejecución en el MCU
- Botón BOOT:
· Se utiliza solo para la grabación de firmware
• Compatibilidad
- Plataformas compatibles:
· Arduino Uno
· Arduino MEGA2560
· Arduino Leonardo
· FireBeetle ESP32
· FireBeetle ESP8266
· FireBeetle M0
· micro:bit
· Otras plataformas compatibles con I2C/UART
• Aplicaciones recomendadas
- Dispositivos wearable
- Estaciones meteorológicas de escritorio
- Sistemas de recogida de datos
- Visualización de datos
- Instrumentos y equipos de medición
CONTENIDO DEL PAQUETE
◆ 1× Pantalla Serie Colorido Gravity I2C & UART de 2.0"
◆ 1× Cable de conexión Gravity PH2.0-4P
NOTAS
◆ La interfaz USB-C está destinada solo a la funcionalidad de unidad USB y no puede utilizarse para programación.
◆ La comunicación se puede configurar en modo I2C o UART mediante el DIP switch integrado.
◆ El modo de comunicación predefinido de fábrica es I2C.
◆ El módulo integra efectos y funcionalidades gráficas LVGL en el chip de control, reduciendo la complejidad de la programación y facilitando la ejecución de comandos de presentación.
