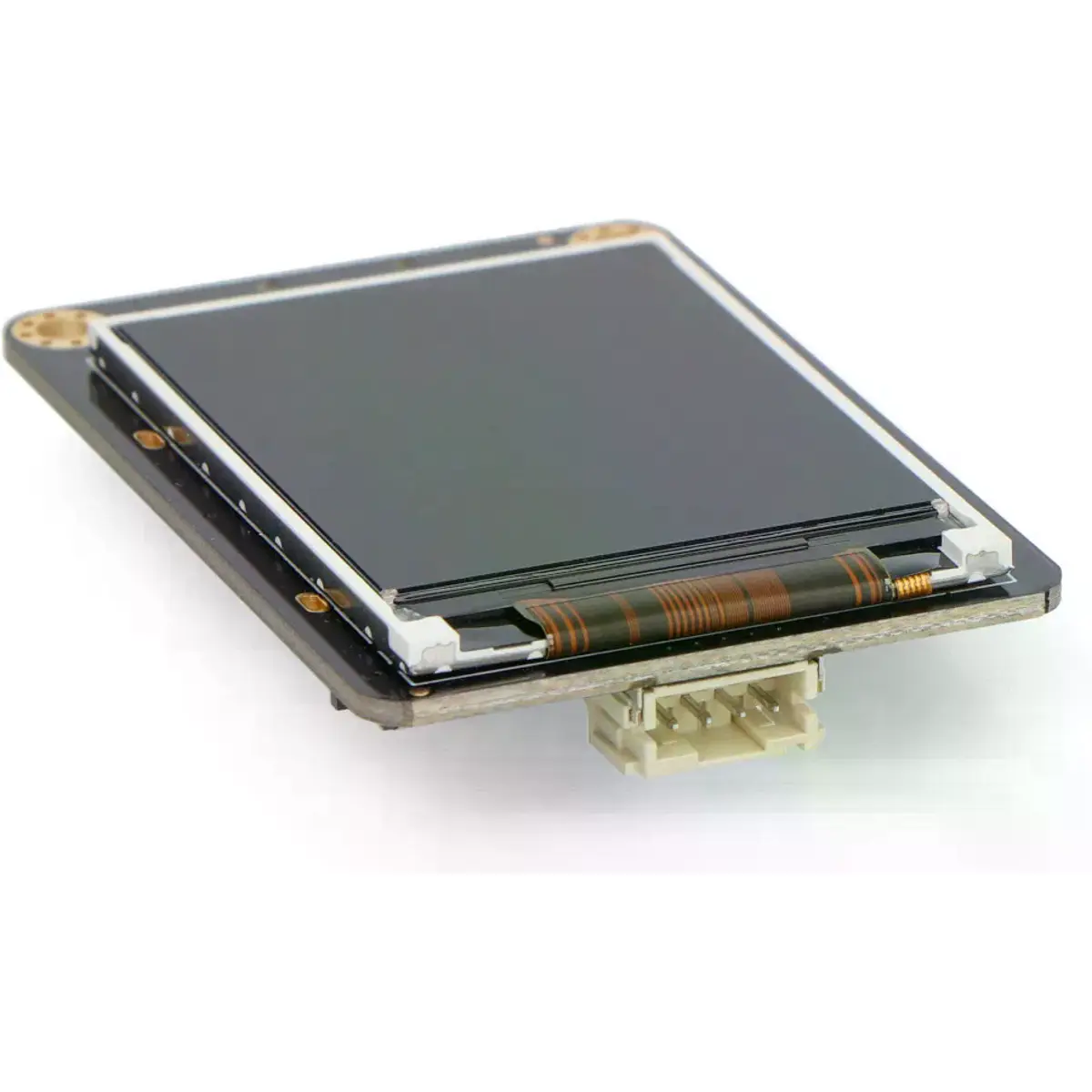

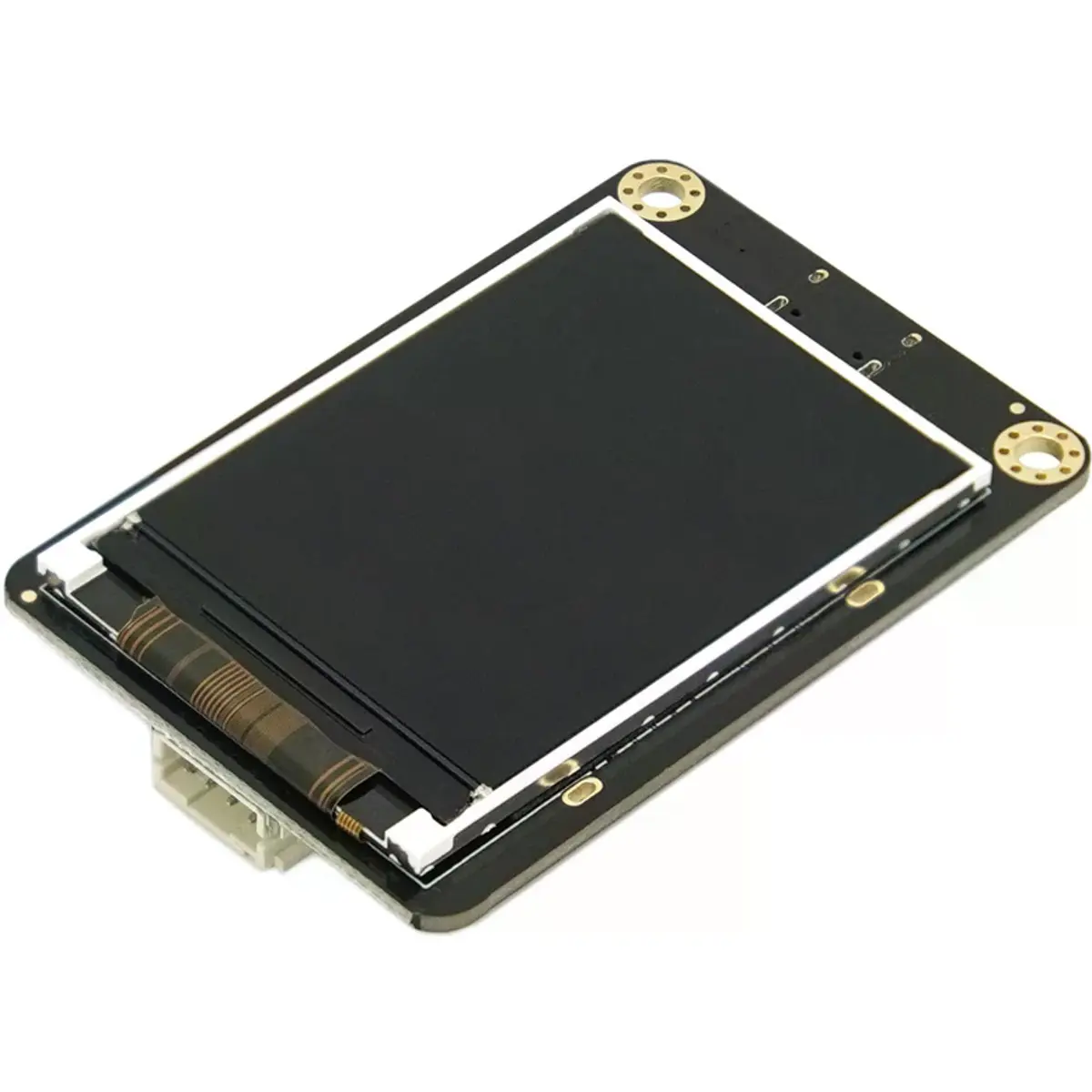

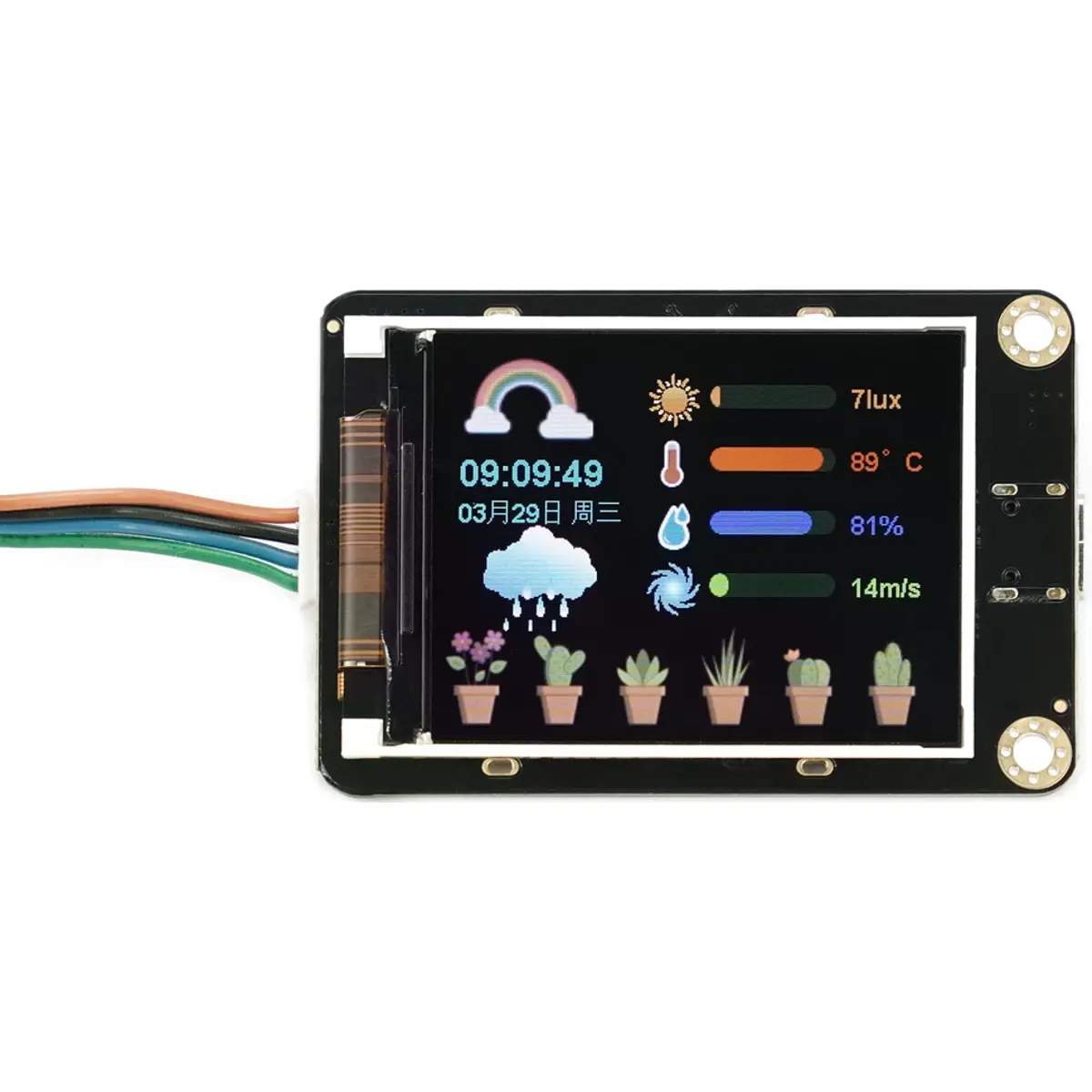

Este ecrã IPS a cores, de 2.0", com I2C e UART, é uma solução compacta e versátil para adicionar interfaces gráficas a projetos com Arduino, ESP32, micro:bit e outras plataformas compatíveis. Com resolução de 320×240 píxeis, suporte para comunicação I2C/UART e biblioteca integrada de ícones, animações e widgets dinâmicos, permite criar painéis visuais apelativos para monitorização, medição e visualização de dados.
Graças ao processamento gráfico integrado e ao suporte para programação gráfica MakeCode e Mind+, este módulo simplifica a criação de interfaces com texto, imagens, gráficos, barras de progresso, indicadores e outros elementos visuais. É ideal para aplicações como estações meteorológicas de secretária, dispositivos wearable, instrumentos de medição e sistemas de recolha de dados.
A memória interna dispõe de uma interface USB-C e funciona como uma pequena unidade USB de 8MB, destinada ao armazenamento de recursos gráficos personalizados, como ícones e imagens. Esta funcionalidade facilita a personalização da interface visual do ecrã para diferentes projetos, permitindo adaptar os elementos apresentados às necessidades da aplicação.
PRINCIPAIS CARACTERÍSTICAS
◆ Ecrã IPS colorido de 2.0" com resolução de 320×240 píxeis
◆ Suporte para comunicação I2C e UART através de interface Gravity PH2.0-4P

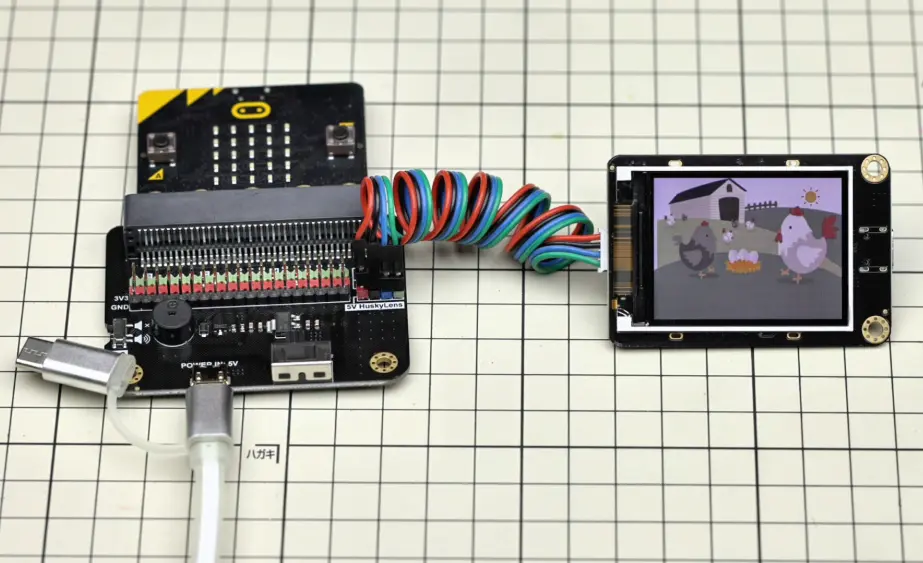

◆ Compatível com Arduino, ESP32, ESP8266, micro:bit e outras plataformas de desenvolvimento
◆ Suporte para programação gráfica MakeCode e Mind+
◆ Biblioteca integrada com mais de 200 ícones coloridos, imagens PNG, animações GIF e widgets dinâmicos

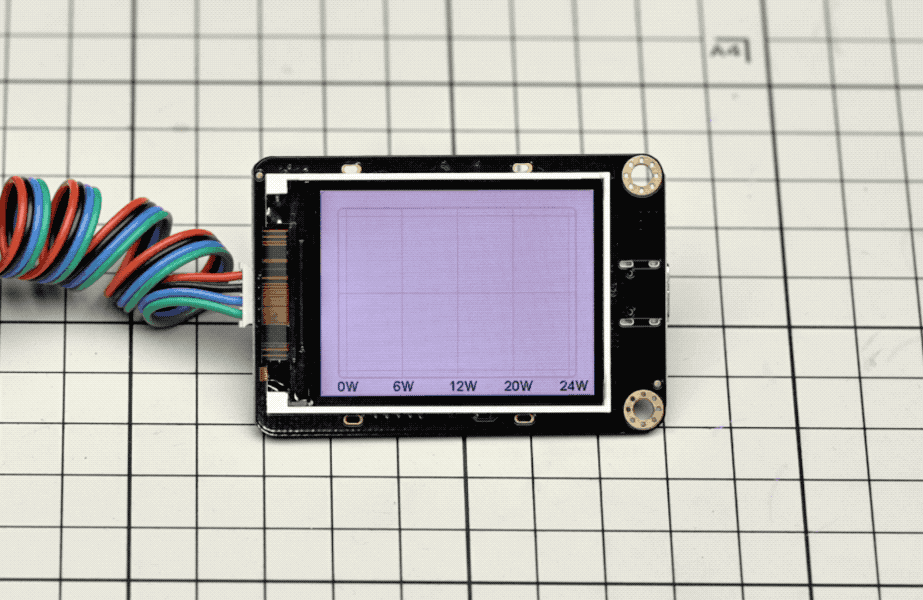

◆ Permite apresentar texto, ícones, animações, barras de progresso, cursores, bússolas, indicadores e gráficos
◆ Profundidade de cor de 16 bits RGB565 para imagens nítidas e coloridas
◆ Suporte para caracteres em chinês, inglês, japonês e coreano
◆ Interface USB-C com 8 MB de espaço para armazenar ícones e imagens personalizados
◆ Chip de controlo com efeitos LVGL integrados para funcionamento fluido e simplificação dos comandos de apresentação
◆ DIP switch para seleção entre os modos de comunicação I2C e UART
◆ Adequado para visualização de dados, recolha de dados, estações meteorológicas, dispositivos wearable e instrumentos de medição
ESPECIFICAÇÕES
• Especificações gerais
- Tensão de alimentação: DC 3.3V~5V
- Consumo estático: <70mA
- Interface de alimentação: Gravity PH2.0-4P
- Método de comunicação: I2C/UART
- Interface de comunicação: Gravity PH2.0-4P
- Interface de unidade USB: USB-C
- Espaço da unidade USB: 8MB

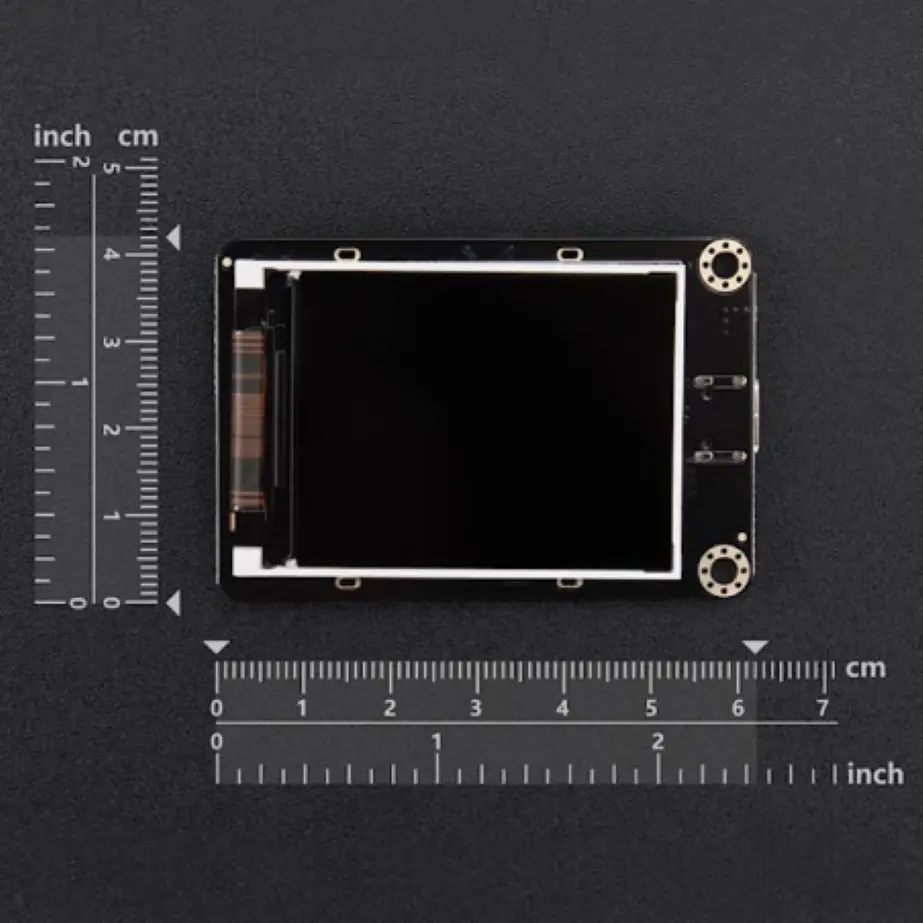

- Dimensões: 62mm×42mm×10mm
- Diâmetro dos furos de montagem: 3.0mm
• Especificações do ecrã
- Tamanho: 2.0"
- Resolução: 320×240 píxeis
- Área de visualização: 40.8×30.6mm
- Profundidade de cor: 16 bits RGB565
- Ângulo de visualização: 80/80/80/80
- Brilho: 250cd/m²

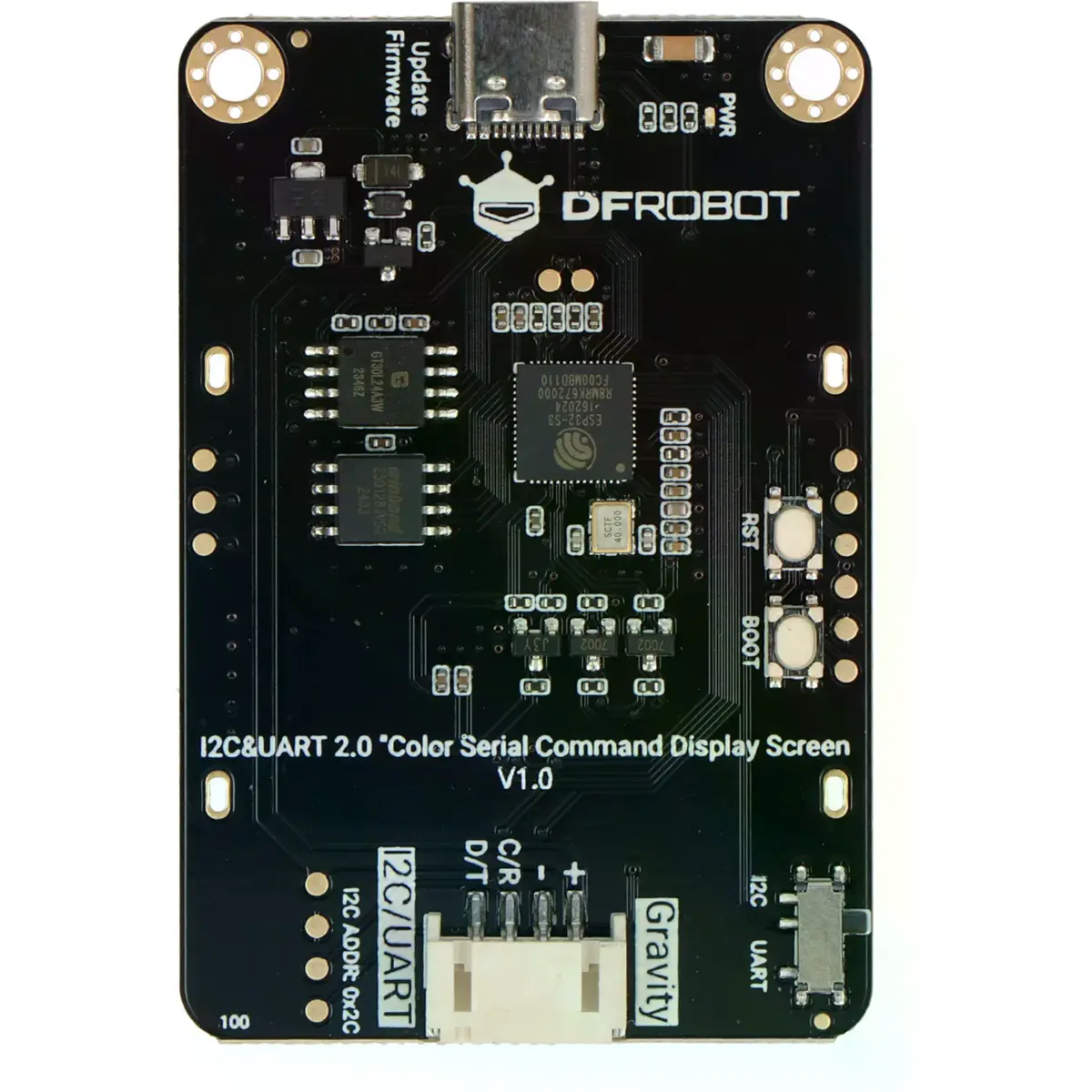

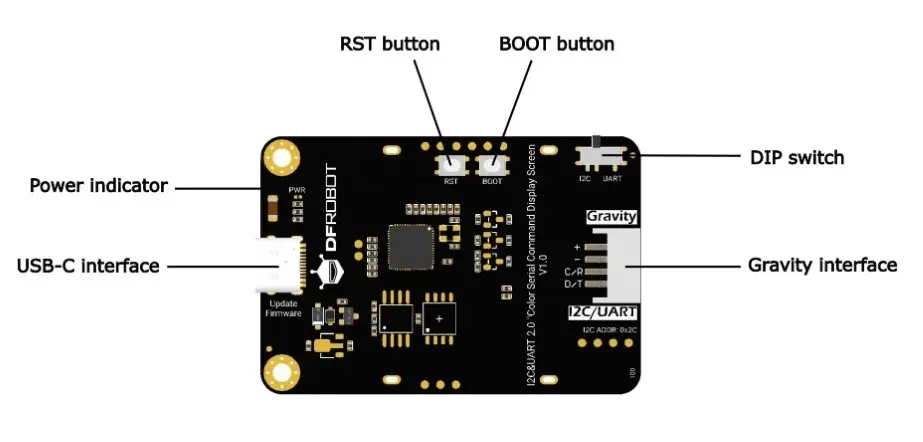

• Interfaces e controlos
- Interface Gravity:
· Porta PH2.0-4P com suporte para I2C e UART
· Nível lógico da interface: 3.3V~5V
- DIP switch:
· Permite alternar entre os modos de comunicação I2C e UART
· Modo predefinido de fábrica: I2C

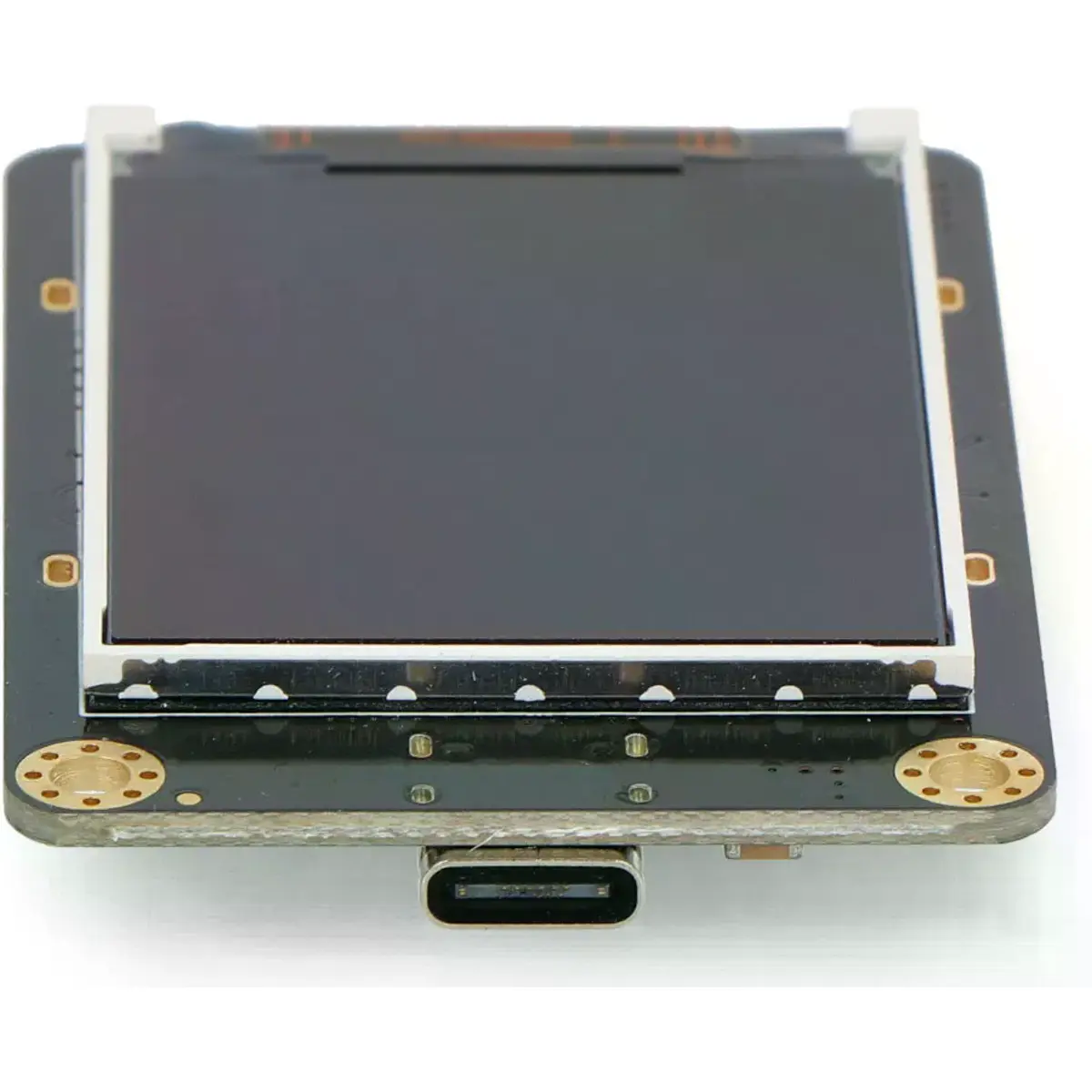

- Interface USB-C:
· Funciona como interface de unidade USB
· Permite aceder ao conteúdo da unidade USB quando a interface Gravity está ligada
- LED indicador de alimentação:
· LED azul para indicação do estado de alimentação
- Botão RST:
· Botão de reposição
· Ao ser premido, limpa o programa em execução no MCU
- Botão BOOT:
· Utilizado apenas para gravação de firmware
• Compatibilidade
- Plataformas suportadas:
· Arduino Uno
· Arduino MEGA2560
· Arduino Leonardo
· FireBeetle ESP32
· FireBeetle ESP8266
· FireBeetle M0
· micro:bit
· Outras plataformas compatíveis com I2C/UART
• Aplicações recomendadas
- Dispositivos wearable
- Estações meteorológicas de secretária
- Sistemas de recolha de dados
- Visualização de dados
- Instrumentos e equipamentos de medição

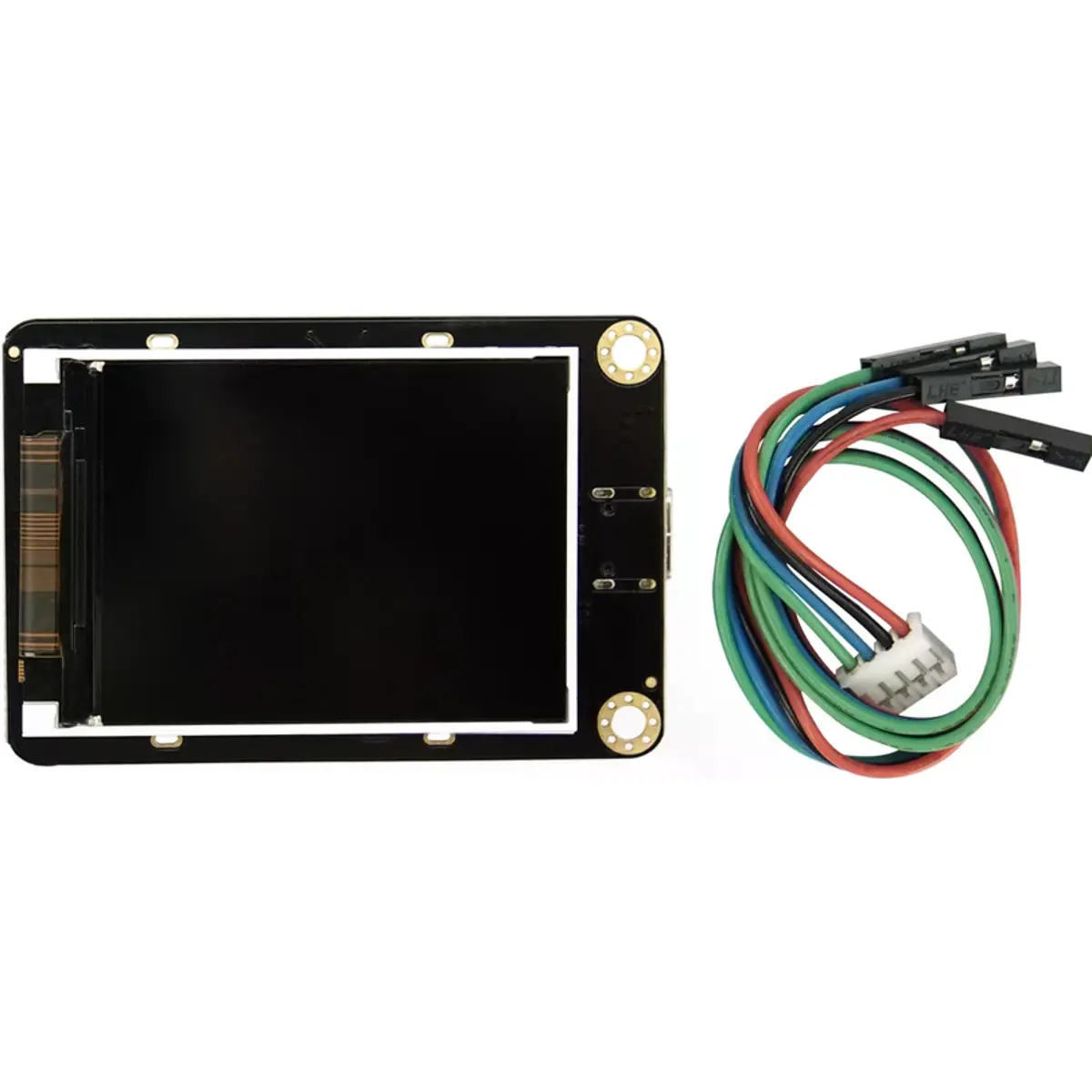

CONTEÚDO DA EMBALAGEM
◆ 1× Ecrã Série Colorido Gravity I2C & UART de 2.0"
◆ 1× Cabo de ligação Gravity PH2.0-4P
NOTAS
◆ A interface USB-C destina-se apenas à funcionalidade de unidade USB e não pode ser utilizada para programação.
◆ A comunicação pode ser configurada em modo I2C ou UART através do DIP switch integrado.
◆ O modo de comunicação predefinido de fábrica é I2C.
◆ O módulo integra efeitos e funcionalidades gráficas LVGL no chip de controlo, reduzindo a complexidade de programação e facilitando a execução de comandos de apresentação.
