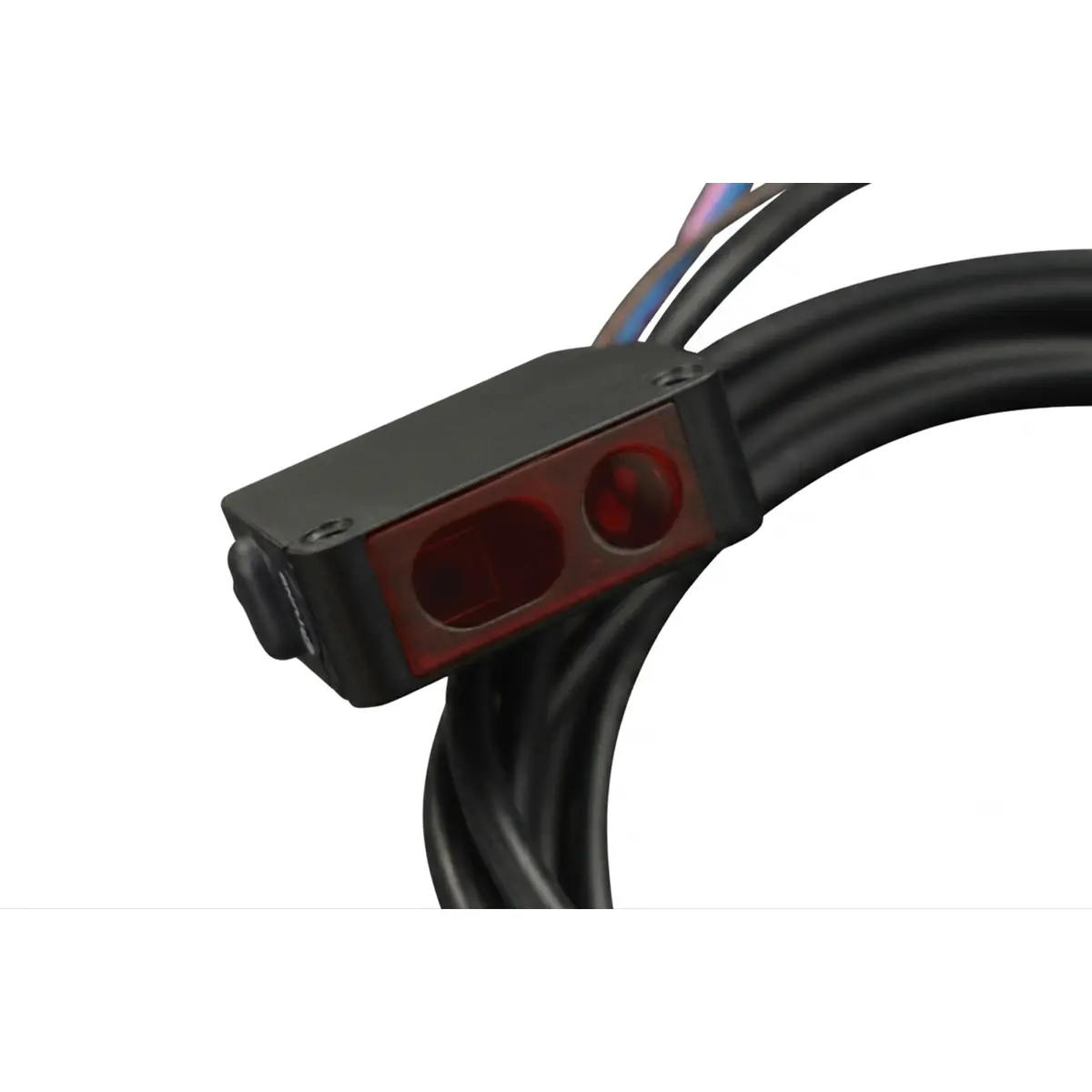

Sensor fotoelétrico refletivo por espelho concebido para a deteção fiável de objetos transparentes, semitransparentes e opacos, utilizando um feixe de luz LED e um refletor. Com distância de deteção ajustável entre 10 cm e 100 cm, alimentação de 10 V a 30 V DC e função SmartTune para calibração rápida da sensibilidade, é uma solução prática para aplicações industriais, automatismos e sistemas de deteção de presença.
O sensor integra saídas NPN e PNP, com possibilidade de configuração em modo normalmente aberto ou normalmente fechado, adaptando-se facilmente a diferentes requisitos de instalação. Inclui ainda proteções elétricas essenciais, como proteção contra inversão de polaridade, sobrecorrente, surtos e curto-circuito, garantindo uma utilização segura e estável.
PRINCIPAIS CARACTERÍSTICAS
◆ Deteção de objetos transparentes, semitransparentes e opacos
◆ Funcionamento por reflexão em espelho, com sensor e refletor
◆ Distância de deteção de 10 cm a 100 cm
◆ Ampla gama de alimentação de 10 V a 30 V DC
◆ Botão SmartTune para ajuste automático da sensibilidade
◆ Configuração rápida entre modos normalmente aberto (NO) e normalmente fechado (NC)
◆ Saídas NPN e PNP independentes
◆ Tempo de resposta rápido de 5 ms
◆ Indicadores LED para estado de operação e estabilidade
◆ Proteção contra inversão de polaridade, sobrecorrente, surtos e curto-circuito
◆ Cabo flexível em cobre com 2 m de comprimento
ESPECIFICAÇÕES
• Tipo de sensor: Fotoelétrico refletivo por espelho
• Método de deteção: Interrupção de feixe refletido por refletor
• Objetos detetáveis:
- Transparentes
- Semitransparentes
- Opacos
• Distância de deteção: 10 cm a 100 cm
• Distância máxima de deteção: 1000 mm
• Tensão de alimentação: 10 V a 30 V DC
• Corrente nominal: 15 mA
• Saída de controlo: 100 mA a 30 V DC
• Tipo de saída:
- NPN
- PNP
• Modos de funcionamento:
- Normalmente aberto (NO)
- Normalmente fechado (NC)
• Fonte luminosa: LED vermelho de feixe concentrado
• Tempo de resposta: 5 ms
• Histerese: 15%
• Repetibilidade: 1 mm
• Diâmetro do ponto luminoso: Φ2 mm a Φ25 mm
• Indicadores:
- LED laranja: Indicador de operação
- LED verde: Indicador de estabilidade
• Função de ajuste: SmartTune para calibração de sensibilidade
• Proteções elétricas:
- Proteção contra inversão de polaridade
- Proteção contra sobrecorrente
- Proteção contra surtos
- Proteção independente nas duas saídas
- Indicação de curto-circuito na saída
• Ambiente de funcionamento:
- Temperatura: -10 °C a 60 °C
- Humidade relativa: 35% RH a 65% RH
• Grau de proteção: IP24
• Cabo: Cabo flexível em cobre com 2 m
• Ligações dos condutores:
- Castanho: Positivo
- Azul: Negativo
- Preto: Saída NPN
- Rosa: Saída PNP

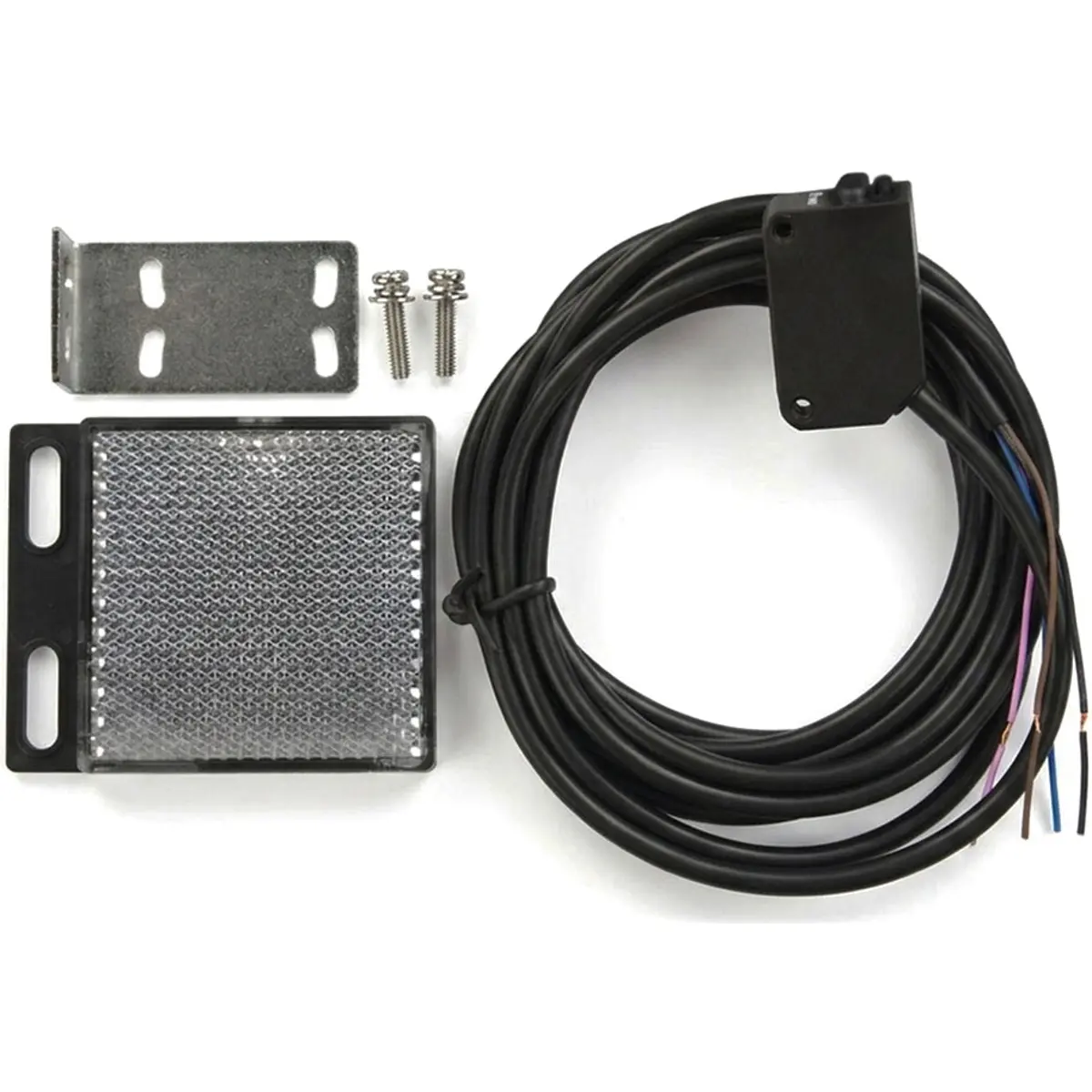

CONTEÚDO DA EMBALAGEM
• Sensor fotoelétrico refletivo por espelho x 1
• Refletor x 1
• Parafusos M3 x 0.5 x 2
• Placa de instalação x 1
NOTAS
◆ O sensor deve ser instalado diretamente virado para o refletor.
◆ A distância entre o sensor e o refletor deve ser superior a 100 mm.
◆ Para definir a sensibilidade máxima, fixe o sensor e o refletor, certifique-se de que não existe nenhum objeto entre eles e mantenha premido o botão SmartTune durante mais de 5 segundos, até os indicadores de estabilidade e operação piscarem alternadamente.
◆ Após libertar o botão SmartTune, a calibração fica concluída.
◆ Um toque curto no botão SmartTune permite alternar entre os modos normalmente aberto (NO) e normalmente fechado (NC).
◆ O indicador de estabilidade é verde e o indicador de operação é laranja.
◆ Se, após ligar o sensor, o indicador de estabilidade permanecer aceso, a configuração foi realizada com sucesso.
◆ Se o indicador de estabilidade permanecer apagado, a configuração falhou.
◆ Se os indicadores de estabilidade e operação piscarem rapidamente, existe indicação de curto-circuito na saída.
◆ Embora o fabricante inclua a indicação “Waterproof” no nome do produto, a especificação técnica apresenta grau de proteção IP24, ou seja, está protegido contra salpicos de água de qualquer direção, não correspondendo a um equipamento totalmente impermeável.
