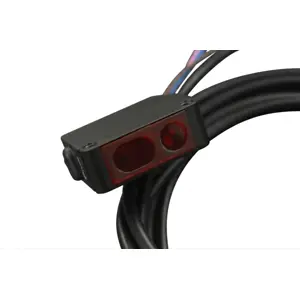

Sensor fotoeléctrico reflectante por espejo diseñado para una detección fiable de objetos transparentes, semitransparentes y opacos, utilizando un haz de luz LED y un reflector. Con una distancia de detección ajustable entre 10 cm y 100 cm, alimentación de 10 V a 30 V DC y función SmartTune para una calibración rápida de la sensibilidad, es una solución práctica para aplicaciones industriales, automatismos y sistemas de detección de presencia.
El sensor integra salidas NPN y PNP, con posibilidad de configuración en modo normalmente abierto o normalmente cerrado, adaptándose fácilmente a diferentes requisitos de instalación. Incluye además protecciones eléctricas esenciales, como protección contra inversión de polaridad, sobrecorriente, sobretensiones y cortocircuito, garantizando un uso seguro y estable.
PRINCIPALES CARACTERÍSTICAS
◆ Detección de objetos transparentes, semitransparentes y opacos
◆ Funcionamiento por reflexión en espejo, con sensor y reflector
◆ Distancia de detección de 10 cm a 100 cm
◆ Amplio rango de alimentación de 10 V a 30 V DC
◆ Botón SmartTune para ajuste automático de la sensibilidad
◆ Configuración rápida entre modos normalmente abierto (NO) y normalmente cerrado (NC)
◆ Salidas NPN y PNP independientes
◆ Tiempo de respuesta rápido de 5 ms
◆ Indicadores LED para estado de funcionamiento y estabilidad
◆ Protección contra inversión de polaridad, sobrecorriente, sobretensiones y cortocircuito
◆ Cable flexible de cobre con 2 m de longitud
ESPECIFICACIONES
• Tipo de sensor: Fotoeléctrico reflectante por espejo
• Método de detección: Interrupción de haz reflejado por reflector
• Objetos detectables:
- Transparentes
- Semitransparentes
- Opacos
• Distancia de detección: 10 cm a 100 cm
• Distancia máxima de detección: 1000 mm
• Tensión de alimentación: 10 V a 30 V DC
• Corriente nominal: 15 mA
• Salida de control: 100 mA a 30 V DC
• Tipo de salida:
- NPN
- PNP
• Modos de funcionamiento:
- Normalmente abierto (NO)
- Normalmente cerrado (NC)
• Fuente luminosa: LED rojo de haz concentrado
• Tiempo de respuesta: 5 ms
• Histéresis: 15%
• Repetibilidad: 1 mm
• Diámetro del punto luminoso: Φ2 mm a Φ25 mm
• Indicadores:
- LED naranja: Indicador de funcionamiento
- LED verde: Indicador de estabilidad
• Función de ajuste: SmartTune para calibración de la sensibilidad
• Protecciones eléctricas:
- Protección contra inversión de polaridad
- Protección contra sobrecorriente
- Protección contra sobretensiones
- Protección independiente en las dos salidas
- Indicación de cortocircuito en la salida
• Entorno de funcionamiento:
- Temperatura: -10 °C a 60 °C
- Humedad relativa: 35% RH a 65% RH
• Grado de protección: IP24
• Cable: Cable flexible de cobre con 2 m
• Conexiones de los conductores:
- Marrón: Positivo
- Azul: Negativo
- Negro: Salida NPN
- Rosa: Salida PNP
CONTENIDO DEL EMBALAJE
• Sensor fotoeléctrico reflectante por espejo x 1
• Reflector x 1
• Tornillos M3 x 0.5 x 2
• Placa de instalación x 1
NOTAS
◆ El sensor debe instalarse directamente orientado hacia el reflector.
◆ La distancia entre el sensor y el reflector debe ser superior a 100 mm.
◆ Para definir la sensibilidad máxima, fije el sensor y el reflector, asegúrese de que no exista ningún objeto entre ellos y mantenga pulsado el botón SmartTune durante más de 5 segundos, hasta que los indicadores de estabilidad y funcionamiento parpadeen alternativamente.
◆ Tras soltar el botón SmartTune, la calibración queda finalizada.
◆ Un toque corto en el botón SmartTune permite alternar entre los modos normalmente abierto (NO) y normalmente cerrado (NC).
◆ El indicador de estabilidad es verde y el indicador de funcionamiento es naranja.
◆ Si, después de encender el sensor, el indicador de estabilidad permanece encendido, la configuración se ha realizado correctamente.
◆ Si el indicador de estabilidad permanece apagado, la configuración ha fallado.
◆ Si los indicadores de estabilidad y funcionamiento parpadean rápidamente, hay indicación de cortocircuito en la salida.
◆ Aunque el fabricante incluye la indicación “Waterproof” en el nombre del producto, la especificación técnica presenta un grado de protección IP24, es decir, está protegido contra salpicaduras de agua desde cualquier dirección, no correspondiendo a un equipo totalmente impermeable.
