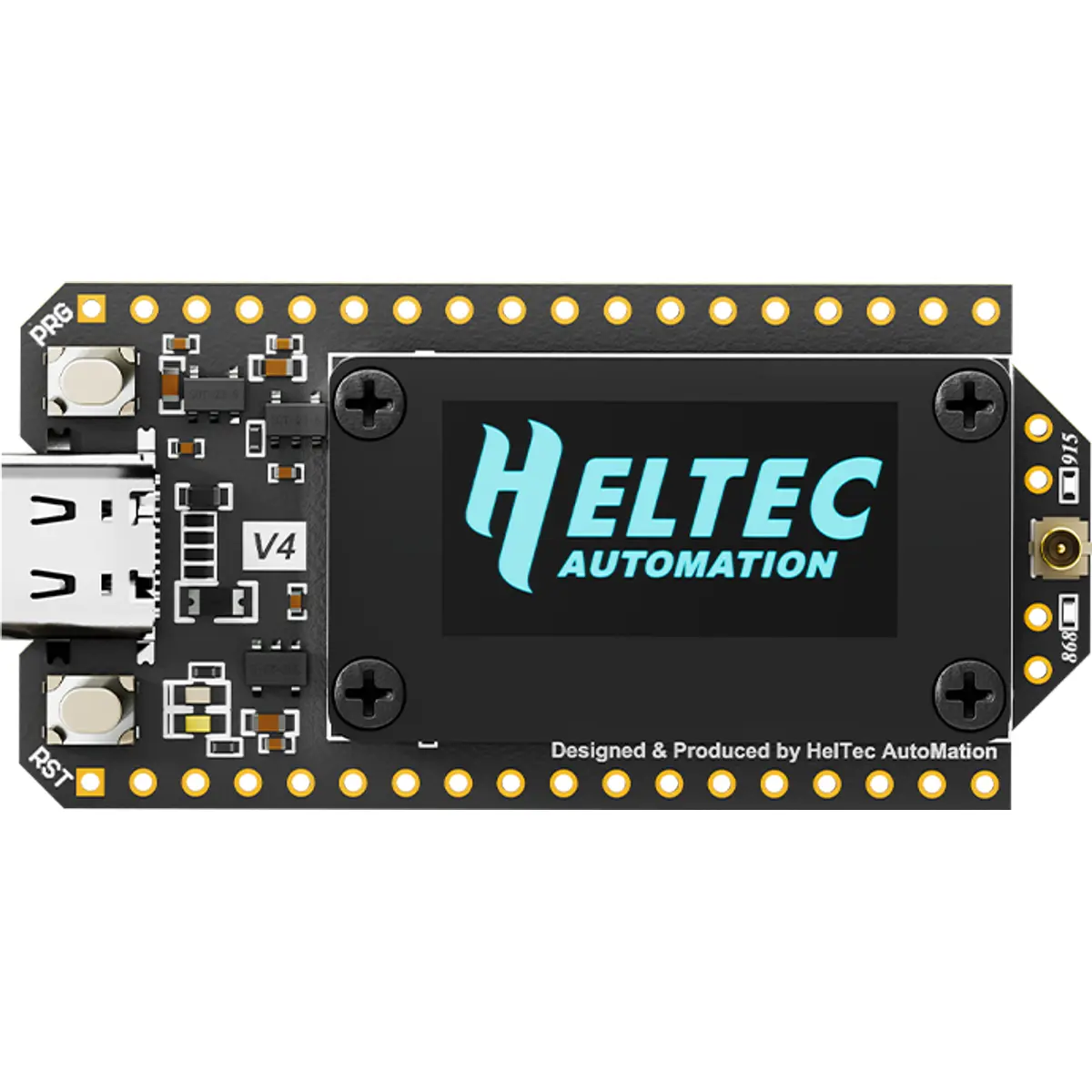

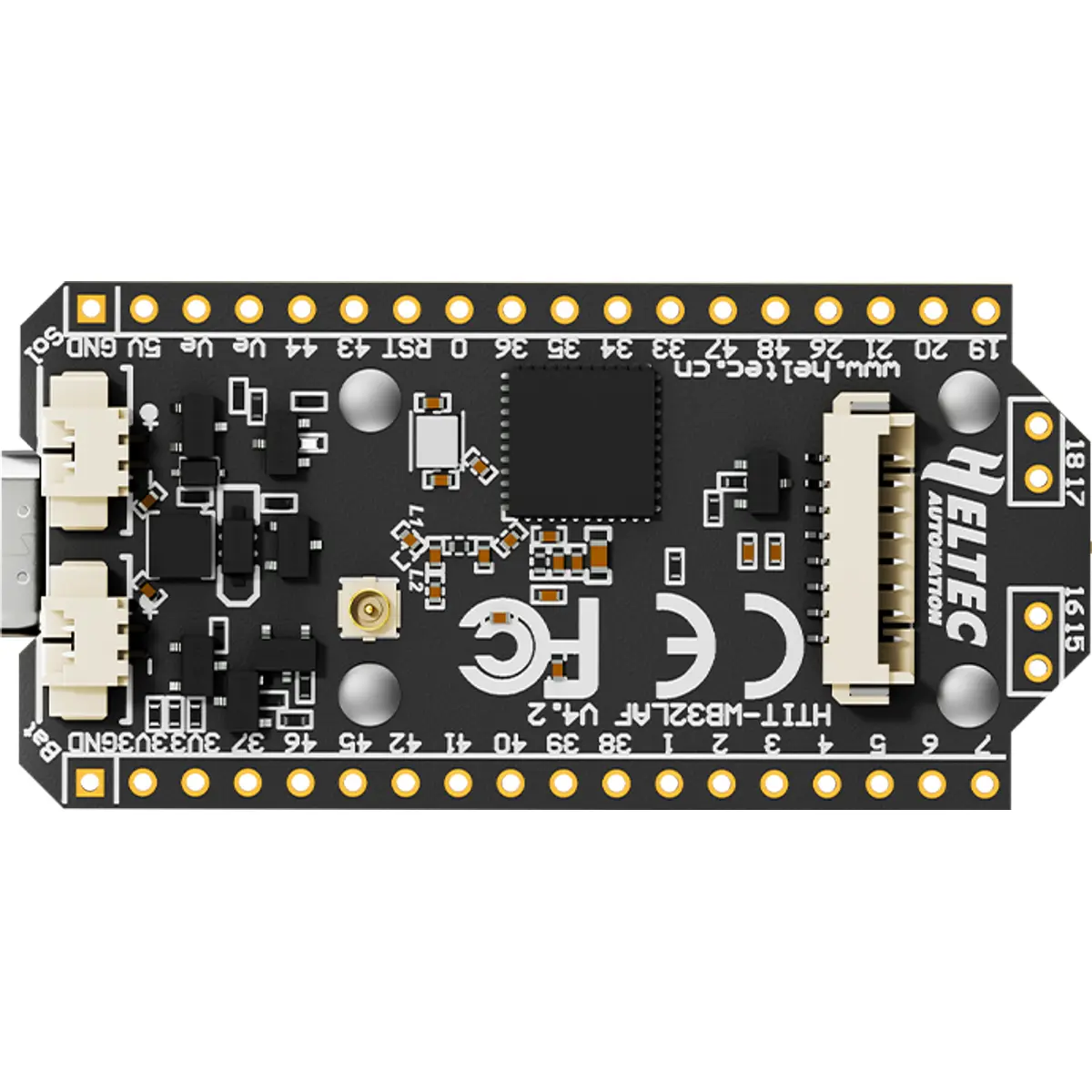

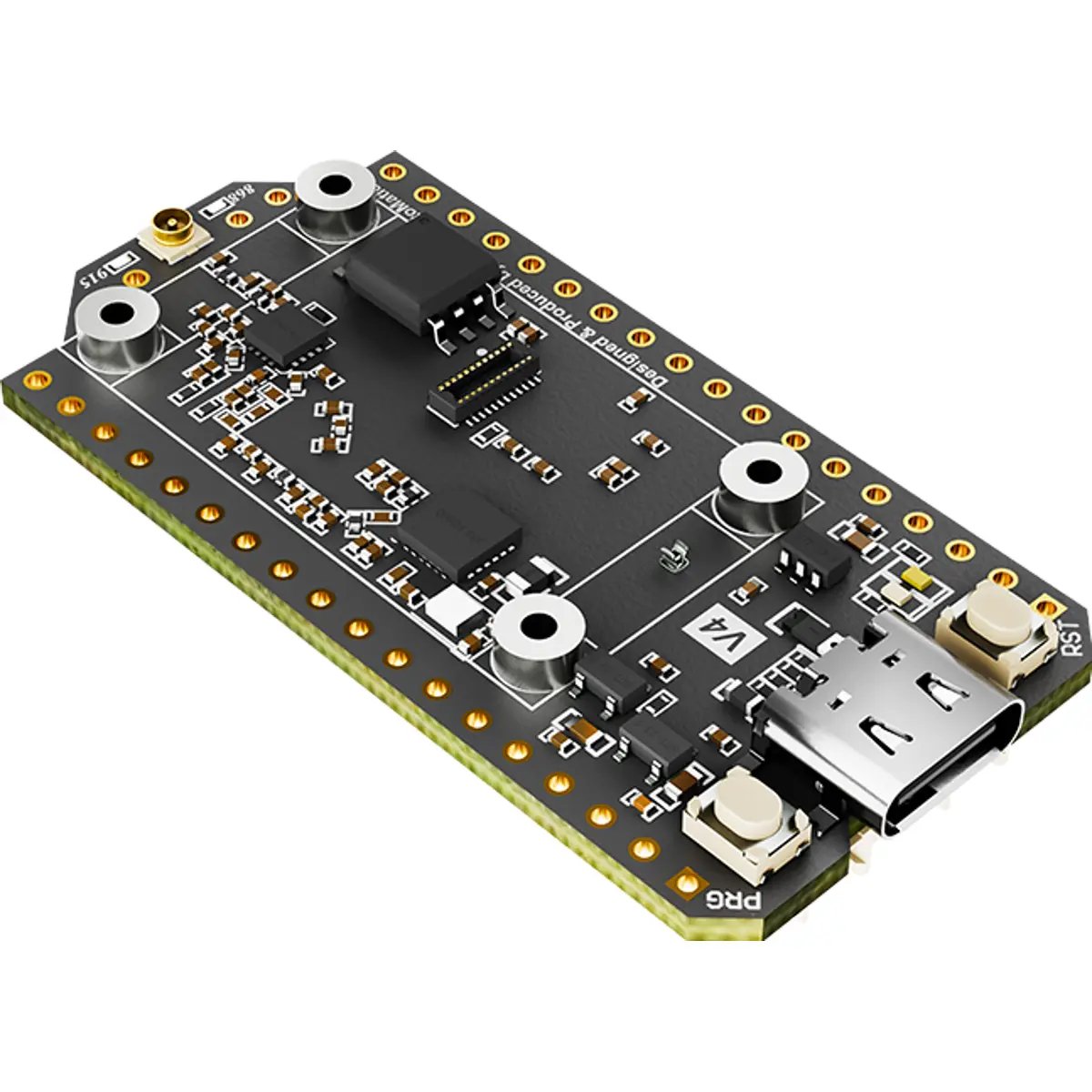

A WiFi LoRa 32 V4, sucessora da Heltec V3, é uma placa de desenvolvimento IoT potente e de alta eficiência que integra o MCU ESP32-S3 e o chip LoRa SX1262.
Mantendo o tamanho e a pinagem idênticos à versão V3, este novo modelo apresenta atualizações de desempenho significativas, incluindo uma antena Wi-Fi/Bluetooth incorporada, uma potência de saída LoRa de até 28±1dBm e um ecrã OLED protegido.
O seu design de RF superior e sistema estável garantem que o produto está pronto a usar, sendo ideal para projetos abertos de longo alcance como Meshtastic, LoRaWAN e Meshcore em aplicações de cidades inteligentes e controlo industrial.
PRINCIPAIS CARACTERÍSTICAS
✅ Baseado em ESP32-S3R2 e SX-1262, com suporte para Wi-Fi, BLE e LoRa.
✅ 2MB de PSRAM e 16MB de Flash externa, ideal para interfaces complexas.
✅ Potência de transmissão LoRa até 28 dBm (versão de alta potência).

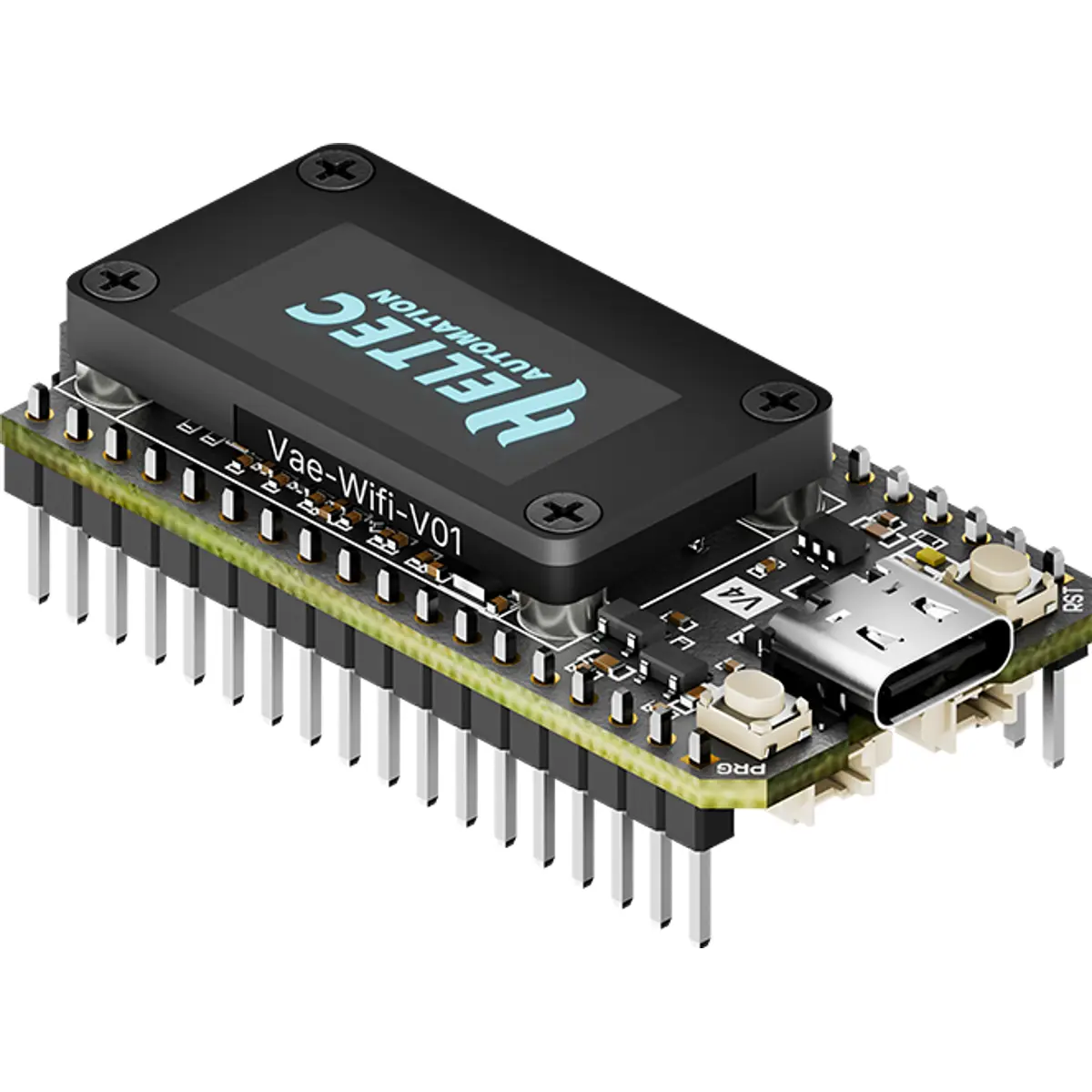

✅ Carcaça em Policarbonato (PC) para proteção do ecrã e antena 2.4G FPC integrada.
✅ Interfaces adicionais de 1.25-2Pin para painel solar e 1.25-8Pin para GNSS.
✅ Gestão de bateria de lítio otimizada com consumo inferior a 20μA.

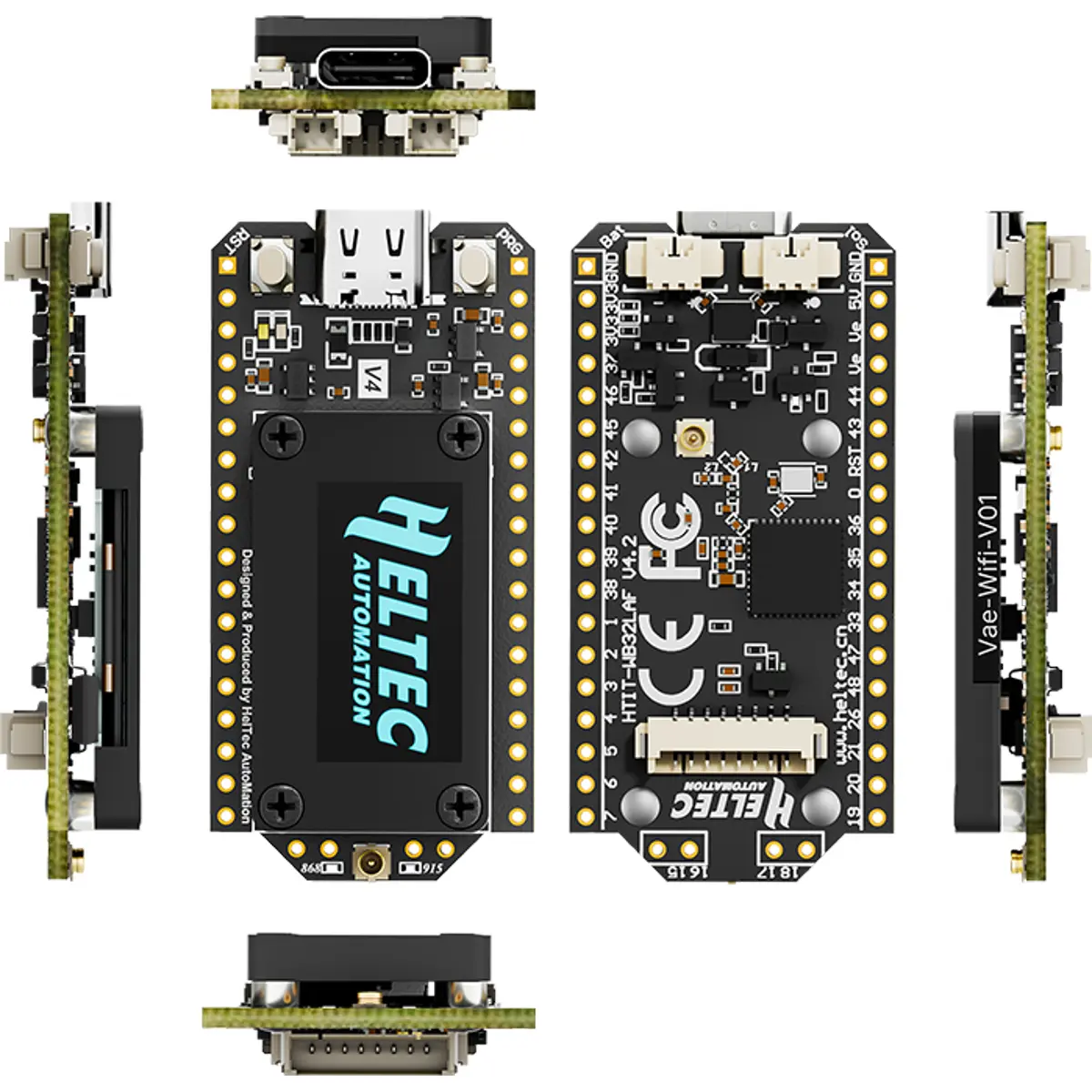

✅ Compatibilidade de formato e pinagem com a WiFi LoRa 32 V3.
✅ Suporta desenvolvimento em Arduino, PlatformIO, ESP-IDF e MicroPython.
ESPECIFICAÇÕES
• Processador e Memória
⠀⠀- MCU
⠀⠀⠀⠀· ESP32-S3R2 (Xtensa® 32-bit LX7 dual core)
⠀⠀- Memória RAM
⠀⠀⠀⠀· 512KB SRAM; 2MB PSRAM; 16KB RTC SRAM
⠀⠀- Armazenamento
⠀⠀⠀⠀· 16MB Flash; 384KB ROM
• Comunicação Sem Fios
⠀⠀- LoRa 868MHz
⠀⠀⠀⠀· Chip SX1262
⠀⠀⠀⠀· Sensibilidade máxima: -137dBm @SF12 BW=125KHz
⠀⠀⠀⠀· Potência TX: 28 ±1 dBm (Alta potência) / 21 ±1 dBm (Baixa potência)
⠀⠀- Wi-Fi
⠀⠀⠀⠀· 802.11 b/g/n (até 150Mbps)
⠀⠀- Bluetooth
⠀⠀⠀⠀· Bluetooth 5 (LE) e Bluetooth Mesh
• Interfaces e Conetividade
⠀⠀- Portas Físicas
⠀⠀⠀⠀· USB Tipo-C; Interface de bateria 1.25*2 Pin; Interface Solar 1.25*2 Pin
⠀⠀- Expansão e Antenas
⠀⠀⠀⠀· Interface 1.25*8 Pin; LoRa ANT (IPEX 1.0); 2.4G ANT (IPEX 1.0)
⠀⠀- Recursos de Hardware
⠀⠀⠀⠀· 7*ADC1 + 2*ADC2; 7*Touch; 3*UART; 2*I2C; 2*SPI
• Operação e Dimensões
⠀⠀- Alimentação
⠀⠀⠀⠀· Bateria de lítio 3.3-4.4V
⠀⠀- Temperatura de Funcionamento
⠀⠀⠀⠀· -20 ~ 70 ℃
⠀⠀- Dimensões
⠀⠀⠀⠀· 51.7 * 25.4 * 10.7 mm
Notas:
-
NÃO ligue o dispositivo à alimentação (USB ou Bateria) sem a antena devidamente conectada.
A operação sem antena causa o fenómeno de VSWR (Voltage Standing Wave Ratio), onde a energia de transmissão é refletida de volta para o chip SX1262.
Este erro pode resultar na degradação do alcance do rádio ou no dano do amplificador de potência (PA) do componente.
Hardware version 4.3 necessita que atualize o firmware para a versão mais recente:
- Meshtastic, por favor use a versão 2.7.20 ou superior.
- MeshCore, por favor use a versão 1.15.0 ou superior.
- Se estiver a usar a framework de desenvolvimento da Heltec , por favor atualize a board e a Biblioteca LoRa para a versão mais recente via GitHub.
