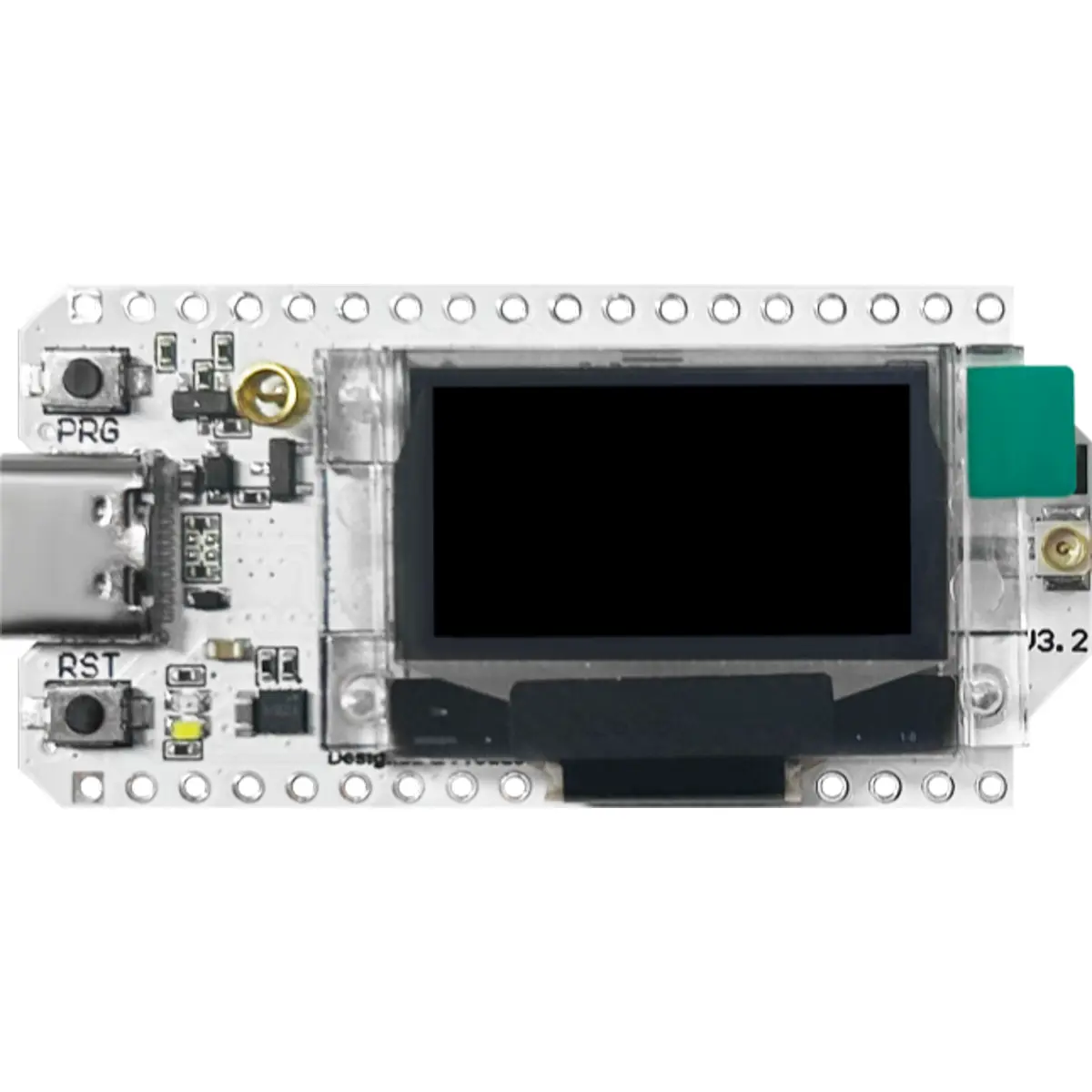

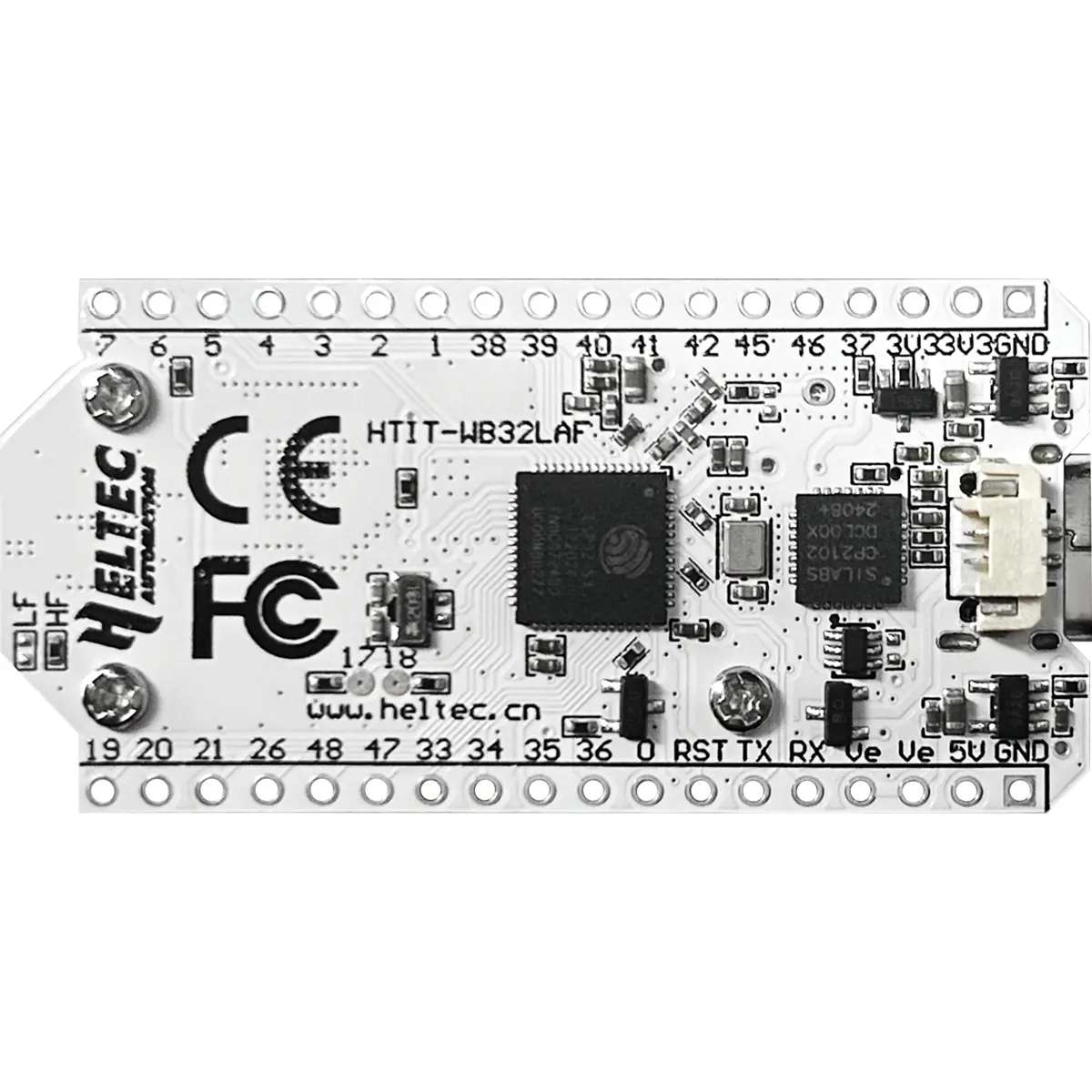

O WiFi LoRa 32 (V3) da Heltec é um kit de desenvolvimento IoT robusto e de alto desempenho, que combina o microcontrolador ESP32-S3 com o chip LoRa SX1262.
Esta solução "all-in-one" integra três tecnologias de comunicação sem fios — LoRa, Wi-Fi e Bluetooth — complementadas por um ecrã OLED integrado para monitorização em tempo real.
Com um design de RF superior e suporte para múltiplas plataformas de desenvolvimento (Arduino, PlatformIO, MicroPython), é a escolha ideal para projetos de longo alcance como o Meshtastic e aplicações em cidades inteligentes, agricultura de precisão e sistemas de segurança industrial.
PRINCIPAIS CARACTERÍSTICAS
✅ Processador Dual-Core ESP32-S3 de 240 MHz com estrutura de 5 estágios.
✅ Conetividade tripla integrada: LoRa, Wi-Fi e Bluetooth 5 (LE).
✅ Ecrã OLED de 0.96 polegadas integrado para diagnóstico e estado do sistema.
✅ Sistema completo de gestão de baterias de lítio com carregamento e proteção.
✅ Interface USB Tipo-C com proteções ESD, curto-circuito e blindagem RF.
✅ Design de baixo consumo energético e alta eficiência de RF.
✅ Compatível com projetos open-source populares como Meshtastic , Meschore e LoRaWAN.
❌ Sem caixa (vendida separadamente).
ESPECIFICAÇÕES
• Microcontrolador
⠀⠀- Processador
⠀⠀⠀⠀· ESP32-S3FN8 (Xtensa® 32-bit LX7 Dual-Core)
⠀⠀- Frequência
⠀⠀⠀⠀· Até 240 MHz
• Memória
⠀⠀- Armazenamento
⠀⠀⠀⠀· 8MB SiP Flash; 384KB ROM
⠀⠀- RAM
⠀⠀⠀⠀· 512KB SRAM; 16KB RTC SRAM
• Comunicação Sem Fios
⠀⠀- LoRa
⠀⠀⠀⠀· Chip SX1262
⠀⠀⠀⠀· Frequências: 470~510MHz
⠀⠀⠀⠀· Sensibilidade Máxima: -134dBm@SF12, BW=125KHz
⠀⠀- Wi-Fi
⠀⠀⠀⠀· 802.11 b/g/n (até 150Mbps)
⠀⠀- Bluetooth
⠀⠀⠀⠀· Bluetooth 5 (LE)
• Interface e Hardware
⠀⠀- Display
⠀⠀⠀⠀· OLED Dot Matrix de 0.96" (128x64 px)
⠀⠀- Portas de E/S
⠀⠀⠀⠀· 7*ADC1 + 2*ADC2; 7*Touch; 3*UART; 2*I2C; 2*SPI
⠀⠀- USB
⠀⠀⠀⠀· USB Tipo-C (Chip CP2102 USB para Serial)
• Alimentação e Dimensões
⠀⠀- Bateria
⠀⠀⠀⠀· Interface SH1.25-2 (Suporte para baterias de lítio 3.7V)
⠀⠀- Dimensões Físicas
⠀⠀⠀⠀· 50.2 x 25.5 x 10.2 mm
⠀⠀- Temperatura de Operação
⠀⠀⠀⠀· -20 a 70 ℃
NOTAS
• A antena de 2.4GHz (Wi-Fi/Bluetooth) é do tipo mola integrada, não existindo interface adicional para antena externa nestas frequências.
• A interface LoRa utiliza um conector dedicado IPEX (U.FL).
• O sistema inclui gestão automática de comutação entre alimentação USB e bateria.
- NÃO ligue o dispositivo à alimentação (USB ou Bateria) sem a antena devidamente conectada. A operação sem antena causa o fenómeno de VSWR (Voltage Standing Wave Ratio), onde a energia de transmissão é refletida de volta para o chip SX1262. Este erro pode resultar na degradação do alcance do rádio ou no dano do amplificador de potência (PA) do componente.
Links Úteis:
Github da
Heltec AutomationInformação adicional no site
oficial do Wifi LoRa 32 V3.
Página Oficial
MeshCore Portugal e Aplicativo para Instalar
Firmware Português
