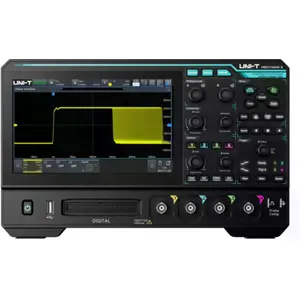

O UNI-T MSO1154HD-S é un osciloscopio de señales mixtas de alta resolución, con ancho de banda de 150 MHz, 4 canales analógicos, 16 canales digitales y generador de funciones/formas de onda arbitrarias integrado. Con resolución vertical de 12 bits, tasa de muestreo de hasta 2.5 GSa/s y memoria de hasta 100 Mpts, es una solución versátil para el desarrollo electrónico, el análisis de buses, la validación de fuentes de alimentación y el diagnóstico de señales analógicas y digitales.
La arquitectura 9 en 1 combina osciloscopio digital, analizador lógico, generador AWG, analizador de espectro, voltímetro digital, frecuencímetro, analizador de protocolos, analizador de Bode y analizador de potencia en un único equipo compacto. La pantalla táctil capacitiva de 7", la tecnología Ultra Phosphor 3.0 y las funciones avanzadas de disparo y descodificación hacen que el funcionamiento sea más rápido, visual y eficiente en el banco o en un entorno de prueba automatizado.
PRINCIPALES CARACTERÍSTICAS
◆ Osciloscopio de señales mixtas con 150 MHz de ancho de banda
◆ 4 canales analógicos + 16 canales digitales para el análisis combinado de señales analógicas y lógicas
◆ Resolución vertical de 12 bits, con hasta 4096 niveles de cuantificación
◆ Tasa de muestreo en tiempo real de hasta 2.5 GSa/s en los canales analógicos
◆ Profundidad de memoria de hasta 100 Mpts
◆ Tasa de captura de hasta 200000 wfms/s, o hasta 1000000 wfms/s en modo de secuencia
◆ Generador de funciones/formas de onda arbitrarias integrado de 25 MHz, con 1 canal de salida
◆ Pantalla táctil capacitiva de 7" con control por gestos
◆ Tecnología Ultra Phosphor 3.0 para visualización intensiva y detección de eventos raros
◆ 56 mediciones automáticas y visualización estadística con gráficos
◆ FFT hasta 1 Mpts con funciones de análisis de espectro
◆ Descodificación y disparo por protocolos serie, incluyendo RS232/UART, RS422, RS485, I2C, SPI, CAN, CAN-FD, LIN y Audio
◆ Análisis de potencia, análisis de Bode, DVM y frecuencímetro integrados
◆ Interfaces USB, LAN, AUX, HDMI y salida Gen Out
◆ Soporte SCPI y WebServer integrado para control remoto y automatización
FUNCIONALIDADES DESTACADAS
✅ Instrumento 9 en 1 para banco técnico
El MSO1154HD-S integra varias funciones de prueba en un único equipo: osciloscopio digital, analizador lógico, generador de funciones/formas de onda arbitrarias, analizador de espectro, voltímetro digital, frecuencímetro, analizador de protocolos, analizador de Bode y analizador de potencia. Esta combinación reduce la necesidad de instrumentos adicionales y hace que el equipo sea adecuado para el desarrollo, la enseñanza, el servicio técnico y la validación de circuitos.
✅ Alta resolución para más detalle de señal
La resolución vertical de 12 bits permite representar formas de onda con hasta 4096 niveles, ofreciendo más detalle que los osciloscopios tradicionales de 8 bits. La función ERES puede aumentar la resolución efectiva hasta 16 bits, mejorando el análisis de señales de baja amplitud o con ruido reducido.
✅ Generador AWG integrado de 25 MHz
La versión MSO1154HD-S incluye un generador de funciones/formas de onda arbitrarias de 1 canal, con frecuencia máxima de 25 MHz, tasa de muestreo de 200 MSa/s y resolución vertical de 14 bits. Admite formas de onda seno, cuadrada, rampa, pulso, ruido, DC y arbitraria, siendo útil para estimular circuitos, probar filtros, amplificadores, microcontroladores y sistemas de alimentación.
✅ Análisis avanzado de protocolos
El equipo permite disparo y descodificación de buses serie utilizados en sistemas embebidos, aplicaciones de automoción y audio. Incluye soporte para RS232/UART, RS422, RS485, I2C, SPI, CAN, CAN-FD, LIN y Audio, con lista de eventos y funciones de búsqueda para facilitar la depuración.
✅ Análisis de potencia y respuesta en frecuencia
Las funciones de análisis de potencia permiten evaluar la calidad de la energía, armónicos de corriente, corriente de arranque, pérdidas de conmutación, ripple, respuesta transitoria, eficiencia y otros parámetros relevantes en fuentes de alimentación. El análisis de Bode permite estudiar la respuesta en frecuencia, la estabilidad de lazo, filtros y amplificadores, aprovechando el generador integrado.
✅ Captura rápida de eventos raros
Con Ultra Phosphor 3.0, el osciloscopio ofrece una elevada tasa de captura de formas de onda y representación por intensidad, facilitando la identificación de anomalías intermitentes. El modo de secuencia permite alcanzar hasta 1000000 wfms/s, útil para analizar eventos rápidos o poco frecuentes.
✅ Funcionamiento táctil y control remoto
La pantalla táctil capacitiva de 7" permite operaciones mediante toque, arrastre, zoom y selección gráfica. El equipo también admite control por LAN/USB, comandos SCPI y WebServer integrado, lo que permite acceder y controlar a través de PC o dispositivos móviles.
ESPECIFICACIONES
• Tipo de producto: Osciloscopio de señales mixtas (MSO)
• Modelo: MSO1154HD-S
• Ancho de banda analógico: 150 MHz
• Canales:
- Analógicos: 4
- Digitales: 16
- Salida de generador: 1 canal
• Tasa de muestreo:
- Canal analógico, 1 canal activo: hasta 2.5 GSa/s
- Canales analógicos, 2 canales activos: hasta 1.25 GSa/s
- Canales analógicos, 4 canales activos: hasta 625 MSa/s
- Canales digitales: hasta 1.25 GSa/s
• Resolución vertical: 12 bits
• Resolución con ERES: Hasta 16 bits
• Profundidad de memoria: Hasta 100 Mpts
• Tasa de captura de formas de onda:
- Modo normal: Hasta 200000 wfms/s
- Modo de secuencia: Hasta 1000000 wfms/s
• Grabación de formas de onda: Hasta 100000 frames
• Escala vertical: 500 μV/div a 10 V/div
• Impedancia de entrada: 1 MΩ ±2% || 17 pF ±2 pF
• Tensión máxima de entrada: 400 V DC+ACVpk / 135 Vrms
• Acoplamiento de entrada: DC, AC, GND
• Límite de ancho de banda: 20 MHz o total
• Base de tiempo: 2 ns/div a 1 ks/div
• Modos de adquisición:
- Normal
- Detección de pico
- Alta resolución
- Media
- Resolución mejorada
• Modos de disparo:
- Auto
- Normal
- Único
• Tipos de disparo:
- Flanco
- Anchura de impulso
- Vídeo
- Rampa
- Runt
- Ventana
- Retardo
- Timeout
- Duración
- Setup & Hold
- Enésimo flanco
- Patrón
- Zona
• Descodificación de protocolos:
- RS232/UART
- RS422
- RS485
- I2C
- SPI
- CAN
- CAN-FD
- LIN
- Audio
- Paralelo hasta 18 bits
• Número de descodificaciones simultáneas: 4
• Mediciones automáticas:
- Canal analógico: 56 parámetros
- Visualización simultánea: Hasta 21 parámetros
- Estadísticas: Media, máximo, mínimo, desviación estándar, conteo, gráfico de tendencia y gráfico de barras
• FFT:
- Puntos FFT: Hasta 1 Mpts
- Canales: 4
- Ventanas: Hanning, Hamming, Rectangle, Blackman
- Escala vertical: Vrms, dB
- Funciones: Waterfall, 4 trazos, marcadores y lista de marcadores
• Analizador de espectro:
- Rango de frecuencia: 0 a 1.25 GHz
- Curva waterfall: Sí
- Trazos: Normal, media, máximo y mínimo
• Generador de funciones/formas de onda arbitrarias:
- Canales: 1
- Frecuencia máxima: 25 MHz
- Tasa de muestreo: 200 MSa/s
- Resolución vertical: 14 bits
- Profundidad de memoria arbitraria: 4 kpts
- Formas de onda standard: Seno, cuadrada, rampa, pulso, ruido, DC y arbitraria
- Formas de onda arbitrarias integradas: 200 tipos
- Frecuencia de onda cuadrada: 1 μHz a 10 MHz
- Frecuencia de pulso: 1 μHz a 10 MHz
- Frecuencia de rampa: 1 μHz a 400 kHz
- Frecuencia de forma de onda arbitraria: 1 μHz a 5 MHz
- Amplitud de salida en alta impedancia: 20 mVpp a 6 Vpp
- Amplitud de salida en 50 Ω: 10 mVpp a 3 Vpp
- Offset DC en alta impedancia: ±3 V
- Offset DC en 50 Ω: ±1.5 V
- Modulación: AM, FM, ASK y FSK
- Barrido: Lineal y logarítmico
• Análisis de potencia:
- Calidad de energía
- Armónicos de corriente
- Corriente de arranque
- Rds(on)
- Pérdidas de conmutación
- Tasa de conversión
- Área de operación segura
- Análisis de modulación
- Ripple de salida
- Tiempo de arranque/apagado
- Respuesta transitoria
- Eficiencia de potencia
• Análisis de Bode:
- Modos: Bode y PSRR
- Frecuencia inicial: 50 Hz a 25 MHz
- Frecuencia final: 60 Hz a 25 MHz
- Conteo: 1 a 1000 puntos
• DVM:
- Fuente: Canales analógicos
- Modos: DC, AC RMS, AC+DC RMS
- Resolución indicada: 4 dígitos
• Frecuencímetro:
- Fuente: Cualquier canal analógico o digital
- Funciones: Frecuencia, período y totalizador
- Dígitos efectivos máximos: 7
- Tiempo de actualización: Ajustable
• Pantalla:
- Tamaño: 7"
- Tipo: Táctil capacitivo
- Resolución indicada en la ficha técnica: 1024 x 600
- Colores: 24 bits
- Intensidad de forma de onda: 1% a 100%
- Persistencia: Auto, 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 5 s, 10 s, 20 s, infinito o desactivada

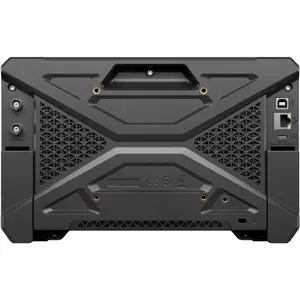

• Interfaces:
- USB Host 2.0: 1 puerto frontal
- USB Device 2.0: 1 puerto trasero
- LAN: 10/100 Base-T, RJ-45
- AUX Out: Trig Out, Pass/Fail, DVM
- Gen Out: 1 puerto trasero
- HDMI: 1 puerto para monitor externo o proyector
• Control remoto y automatización:
- SCPI
- WebServer integrado
- Control por LAN o USB
- Exportación de archivos de formas de onda
• Alimentación:
- Tensión de alimentación: Igual o superior a 12 V/3 A
- Soporte: USB-C o cargador portátil con protocolo PD
- Consumo máximo: 65 W
- Fusible: 1.6 A
• Salida de compensación de sonda:
- Tensión: 3 Vpp
- Frecuencias: 10 Hz, 100 Hz, 1 kHz y 10 kHz
• Condiciones ambientales:
- Temperatura de funcionamiento: 0 °C a +40 °C
- Temperatura de almacenamiento: -20 °C a +60 °C
- Humedad de funcionamiento hasta +35 °C: ≤90% HR
- Humedad de funcionamiento entre +35 °C y +40 °C: ≤60% HR
- Altitud de funcionamiento: Hasta 3000 m
- Grado de contaminación: 2
- Refrigeración: Ventilación forzada mediante ventilador
• Dimensiones: 282 x 175 x 49 mm
• Peso: 1.56 kg
• Intervalo de calibración: 1 año
• Certificaciones y conformidad:
- CE
- cETLus
- RoHS
- EMC 2014/30/EU
- IEC 61326-1:2021 / EN 61326-1:2021
- IEC 61326-2-1:2021 / EN 61326-2-1:2021
- EN 61010-1:2010+A1:2019
- EN IEC 61010-2-030:2021+A11:2021
• ECCN: 3A992.g
• Garantía:
- Equipo: 3 años
- Extensión posible: +2 años mediante registro
- Sondas y accesorios: 1 año
CONTENIDO DEL EMBALAJE
• Osciloscopio UNI-T MSO1154HD-S
• Cable de alimentación conforme a la norma nacional: 1 unidad
• Cable USB 2.0 UT-D14: 1 unidad
• Sondas pasivas: 4 unidades
- Modelo indicado: UT-P06 o UT-P05
- Ancho de banda dependiente de la sonda suministrada
NOTAS
◆ La sonda lógica UT-M26 para los 16 canales digitales se indica como accesorio opcional. El equipo admite 16 canales digitales, pero el uso práctico de la función de analizador lógico puede requerir la adquisición de esta sonda.
◆ La tasa de captura de 1000000 wfms/s se refiere al modo de secuencia. En funcionamiento normal, el valor indicado en la ficha técnica es de hasta 200000 wfms/s.
◆ Algunas funciones de análisis de potencia pueden depender de la versión de firmware. La ficha técnica marca determinadas funciones como añadidas y sujetas al firmware más reciente disponible en el sitio web oficial.
◆ El puerto HDMI admite HDMI standard; la ficha técnica indica que no se admiten otros adaptadores..
