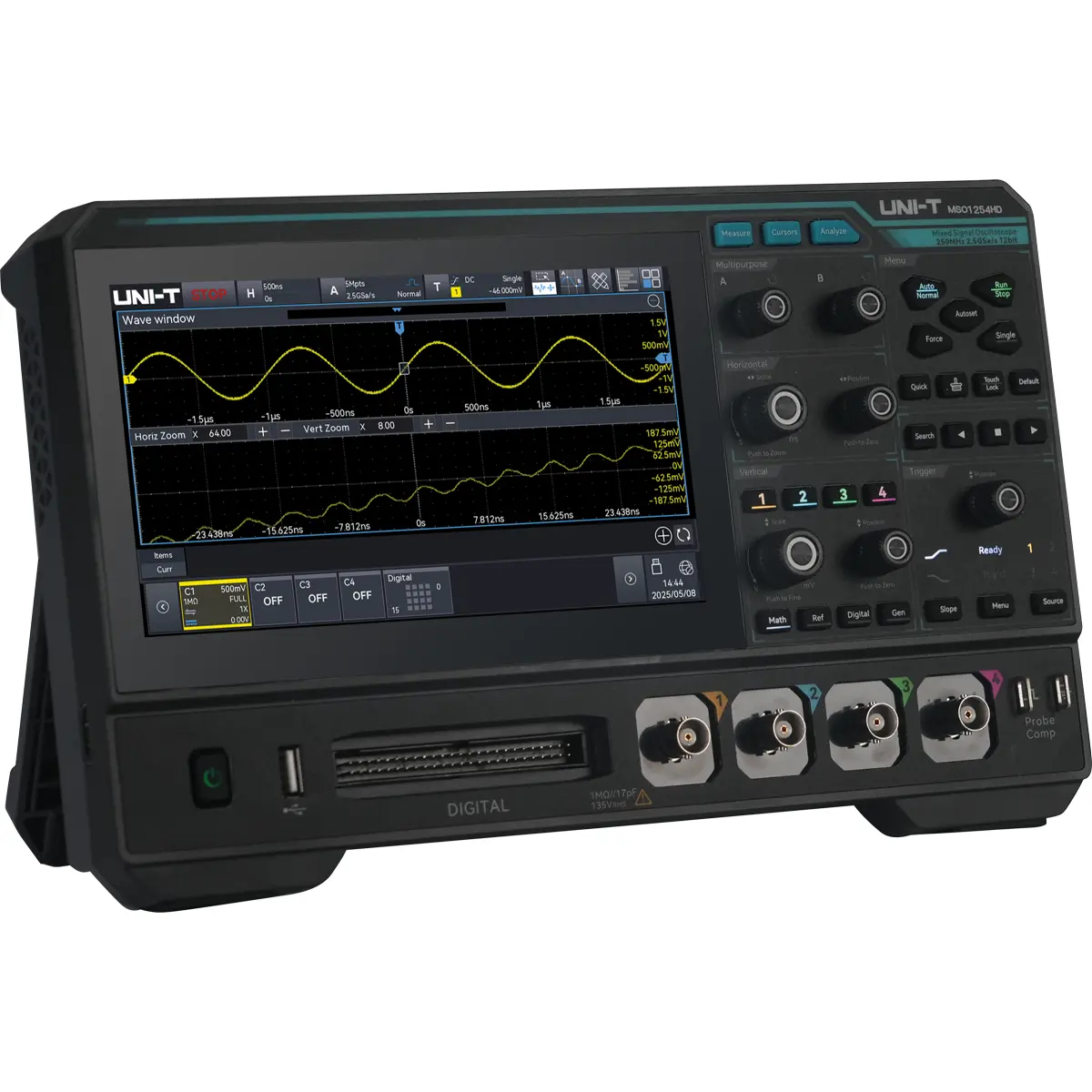

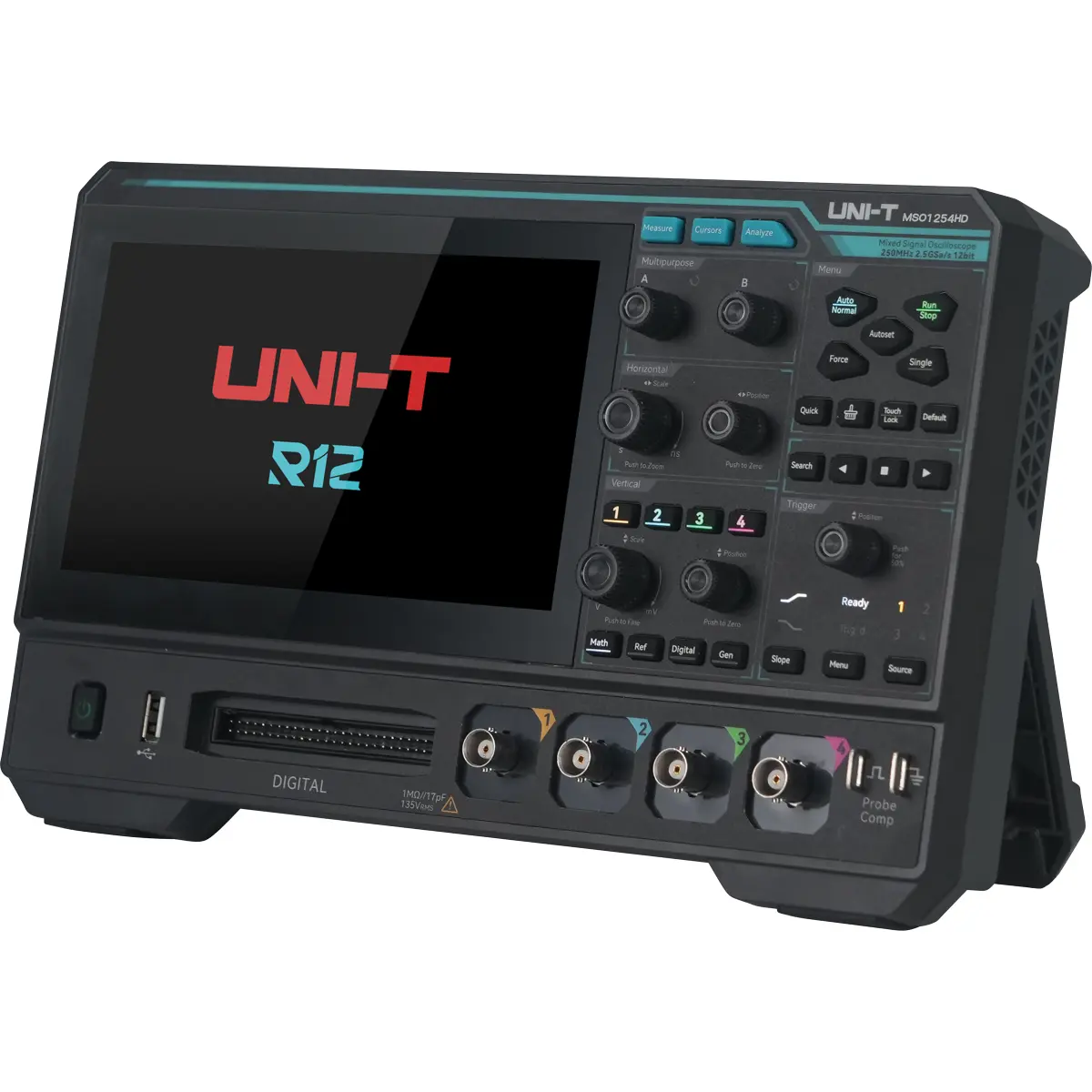

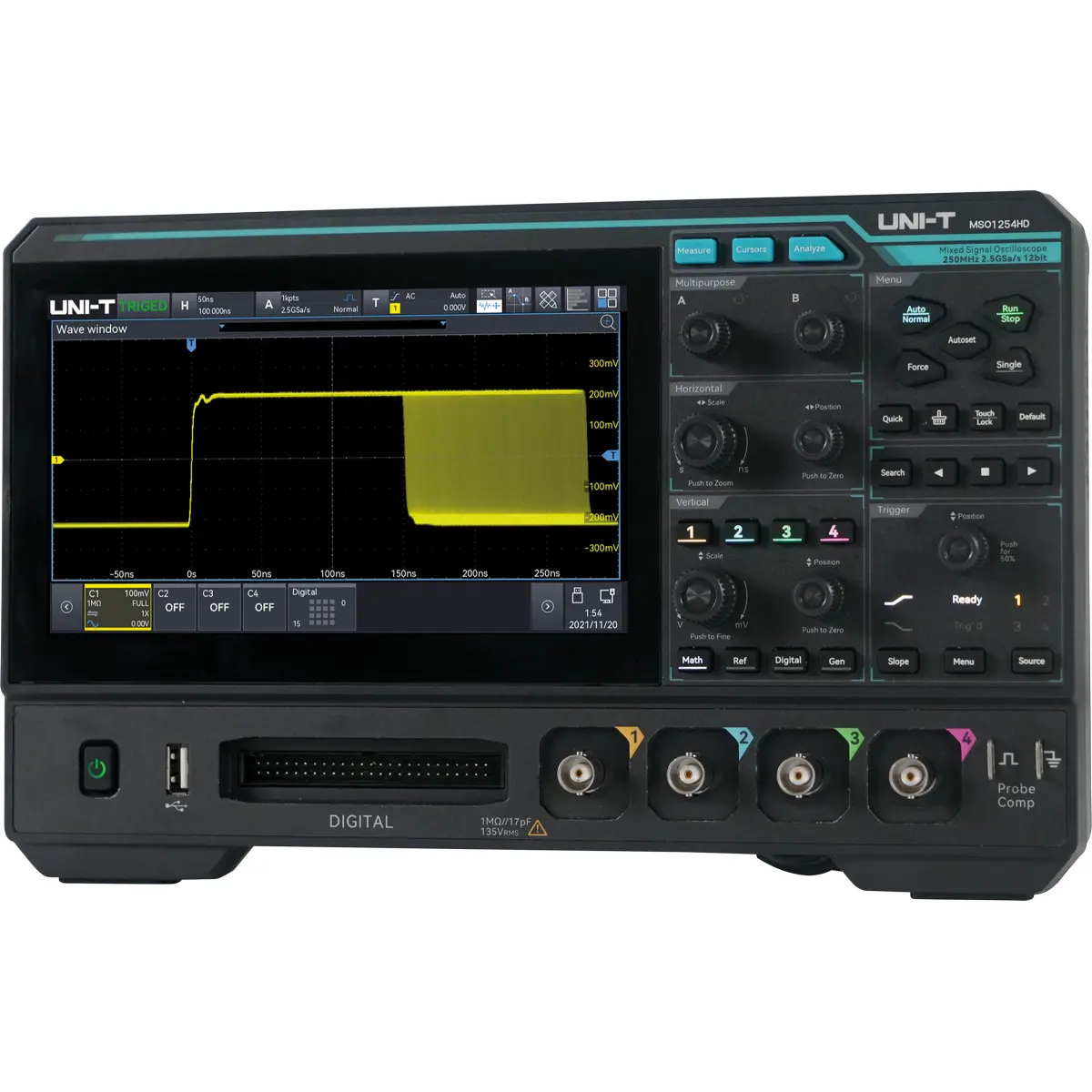

O UNI-T MSO1254HD é un osciloscopio digital de señal mixta de alta resolución, desarrollado para aplicaciones exigentes en electrónica, desarrollo embebido, análisis de fuentes de alimentación y validación de señales rápidas. Con un ancho de banda de 250 MHz, 4 canales analógicos, una resolución vertical nativa de 12 bits y una tasa de muestreo de hasta 2.5 GSa/s, permite visualizar detalles sutiles de la forma de onda con elevada precisión.
La tecnología Ultra Phosphor 3.0, la memoria profunda de hasta 100 Mpts y las herramientas integradas de análisis convierten este equipo en una solución versátil para laboratorio, banco de desarrollo, diagnóstico técnico y enseñanza avanzada. La pantalla táctil capacitiva de 7" facilita la navegación, mientras que las interfaces USB, LAN, AUX y HDMI permiten una integración sencilla en entornos de prueba modernos.
PRINCIPALES CARACTERÍSTICAS
◆ Osciloscopio de señal mixta con ancho de banda de 250 MHz
◆ 4 canales analógicos y soporte para 16 canales digitales mediante la sonda lógica opcional UT-M26
◆ Resolución vertical nativa de 12 bits, con hasta 4096 niveles de cuantificación
◆ Tasa de muestreo en tiempo real de hasta 2.5 GSa/s en los canales analógicos
◆ Profundidad de memoria de hasta 100 Mpts para capturar señales largas con elevado detalle
◆ Tasa de captura de hasta 200000 formas de onda/s, o hasta 1000000 formas de onda/s en modo secuencia
◆ Tecnología Ultra Phosphor 3.0 con graduación de intensidad para detectar eventos raros
◆ Análisis FFT de hasta 1 Mpts con funciones de analizador de espectro
◆ 56 mediciones automáticas con estadísticas, gráficos de tendencia e histogramas
◆ Análisis de potencia integrado para evaluar fuentes de alimentación y convertidores
◆ Decodificación y disparo por protocolos serie, incluyendo RS232/UART, I2C, SPI, CAN, CAN-FD, LIN y audio
◆ Pantalla táctil capacitiva de 7" para una operación rápida mediante gestos
◆ Interfaces USB Host, USB Device, LAN, AUX Out y HDMI
FUNCIONALIDADES DESTACADAS

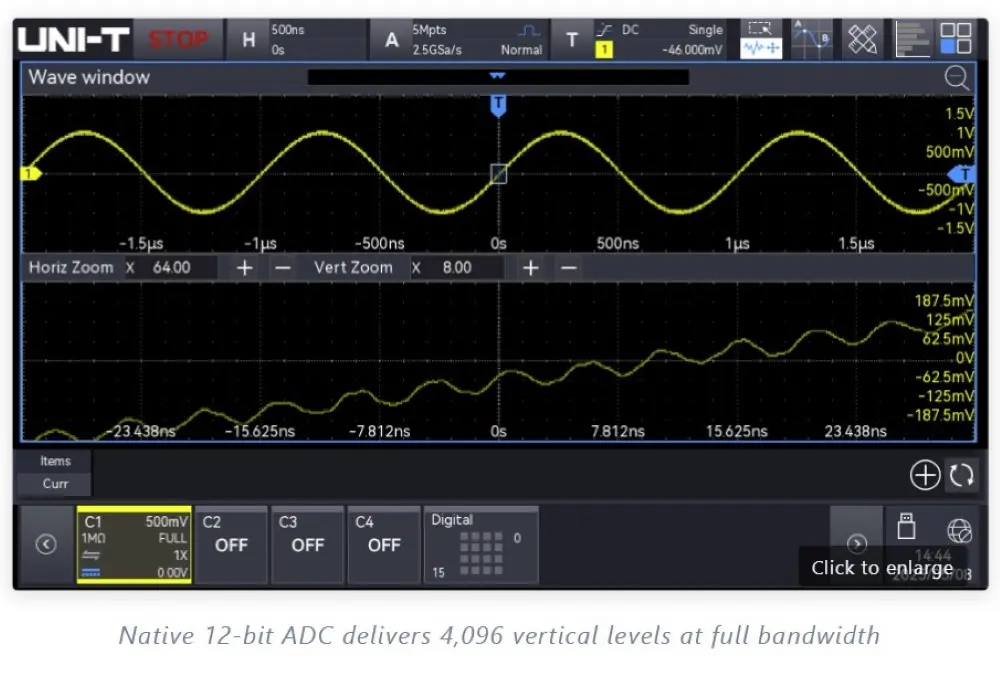

✅ Resolución vertical de 12 bits para mayor detalle de señal

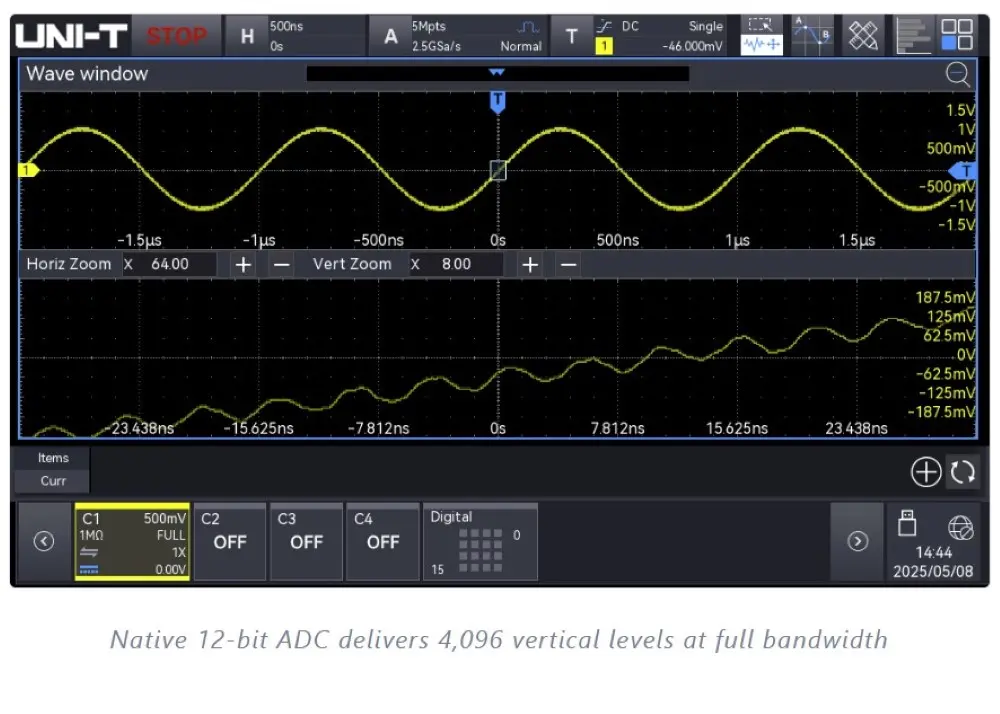

La arquitectura de adquisición de 12 bits permite visualizar hasta 4096 niveles verticales, ofreciendo 16 veces más detalle que un osciloscopio tradicional de 8 bits. Esta resolución es especialmente útil para observar rizado de baja amplitud, ruido en líneas de alimentación, señales de sensores y pequeñas variaciones sobre señales de mayor amplitud.

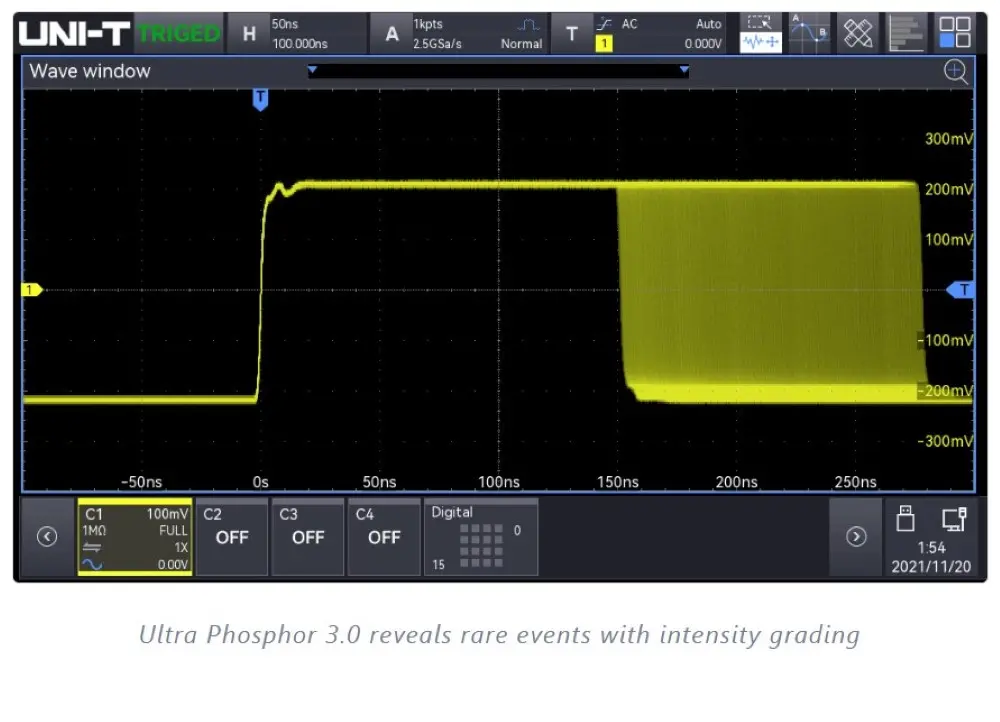

✅ Tecnología Ultra Phosphor 3.0 para capturar anomalías
La tecnología Ultra Phosphor 3.0 mejora la visualización de señales intermitentes, jitter, glitches y eventos raros mediante representación por intensidad. En modo secuencia, el equipo puede alcanzar hasta 1000000 formas de onda/s, facilitando la detección de comportamientos transitorios difíciles de observar.
✅ Memoria profunda para el análisis de eventos largos
Con una profundidad de memoria de hasta 100 Mpts, el MSO1254HD permite capturar secuencias largas manteniendo una elevada resolución temporal. Esta capacidad es especialmente importante en el análisis de arranques, fallos intermitentes, ciclos de conmutación, comunicación serie y eventos de larga duración.
✅ Herramientas avanzadas de análisis

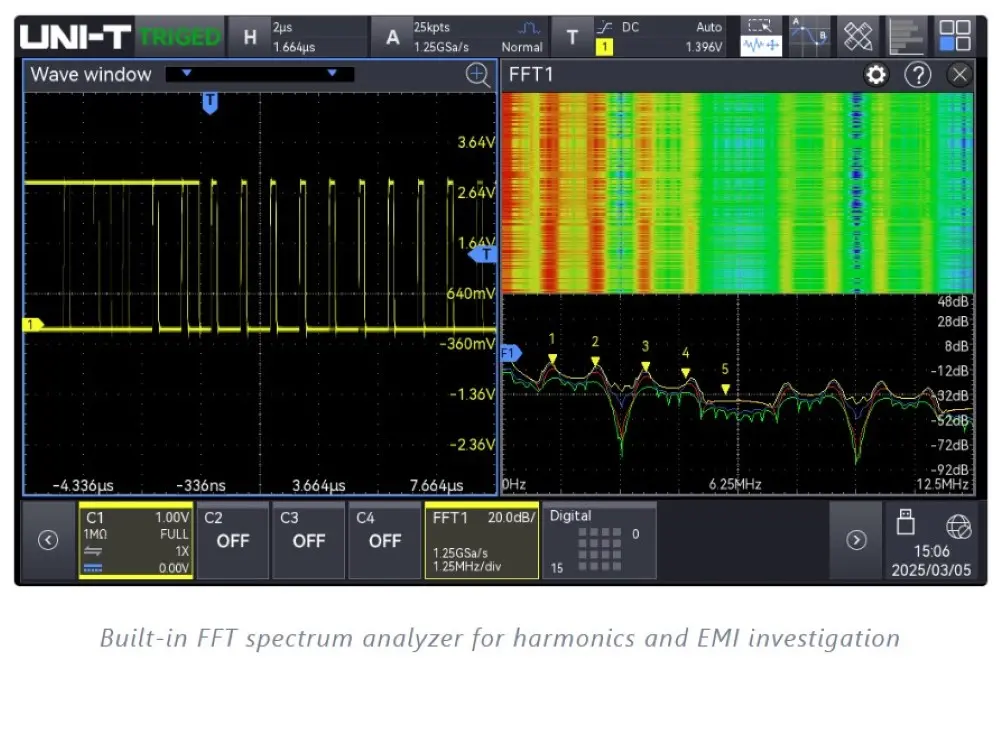

El equipo integra funciones de FFT de hasta 1 Mpts, analizador de espectro, voltímetro digital, contador de frecuencia, análisis de potencia, prueba Pass/Fail, grabación de formas de onda, mediciones automáticas y operaciones matemáticas. Estas herramientas ayudan a reducir la necesidad de instrumentos adicionales en el banco.

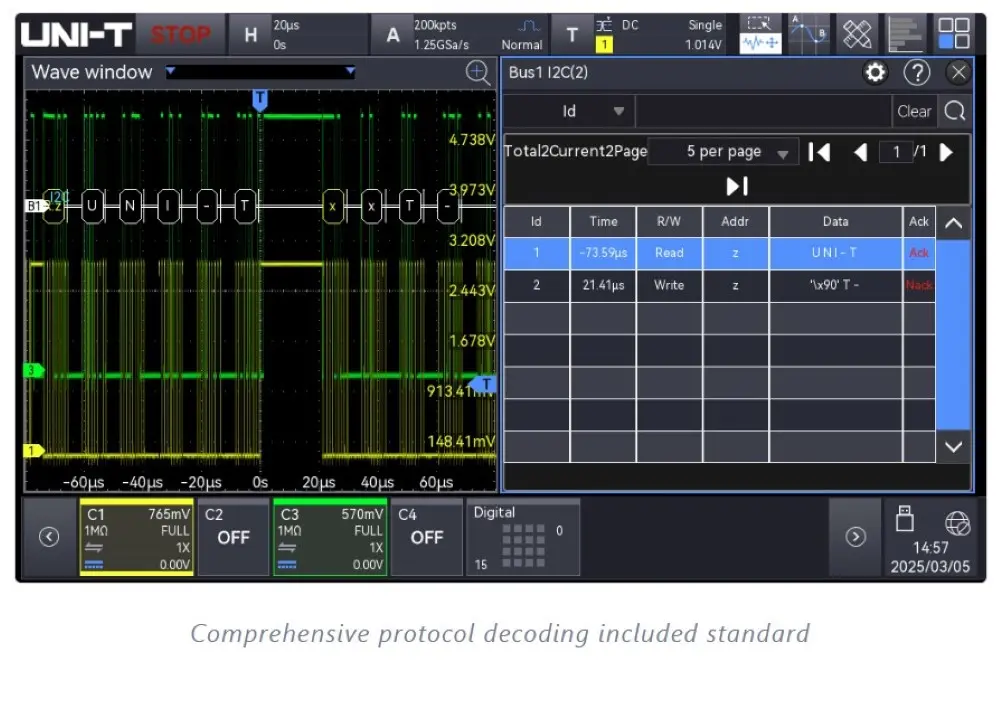

✅ Análisis de protocolos serie
El MSO1254HD admite disparo y decodificación de protocolos serie comunes en electrónica embebida, automatización y aplicaciones de automoción. La visualización de los datos decodificados junto con la forma de onda facilita la identificación de problemas de integridad de señal y errores de comunicación.
✅ Interfaz táctil y control remoto
La pantalla táctil capacitiva de 7" permite operaciones por toque, arrastre y zoom, haciendo el uso más rápido e intuitivo. El soporte SCPI, la conexión LAN y el WebServer integrado permiten el control remoto, la automatización de pruebas y la integración en entornos de validación.
ESPECIFICACIONES
• Modelo: UNI-T MSO1254HD
• Tipo de producto: Osciloscopio digital de señal mixta de alta resolución
• Ancho de banda analógico: 250 MHz
• Canales:
- Analógicos: 4
- Digitales: 16 canales con sonda lógica opcional UT-M26
• Resolución vertical: 12 bits
- Con ERES: hasta 16 bits
• Tasa de muestreo:
- 1 canal analógico: hasta 2.5 GSa/s
- 2 canales analógicos: hasta 1.25 GSa/s
- 4 canales analógicos: hasta 625 MSa/s
- Canales digitales: hasta 1.25 GSa/s
• Profundidad de memoria: Hasta 100 Mpts
• Tasa de captura de formas de onda:
- Modo normal: hasta 200000 wfms/s
- Modo secuencia: hasta 1000000 wfms/s
• Modos de adquisición:
- Normal
- Detección de pico
- Alta resolución
- Media
- Resolución mejorada ERES
• Pantalla:
- Tipo: Pantalla táctil capacitiva
- Tamaño: 7"
- Resolución: 1024 x 600
- Colores: 24 bits
- Operación mediante gestos: toque, arrastre, zoom y edición
• Sistema vertical:
- Escala vertical: 500 μV/div a 10 V/div
- Impedancia de entrada: 1 MΩ ±2% || 17 pF ±2 pF
- Acoplamiento de entrada: DC, AC, GND
- Tensión máxima de entrada: 400 V DC+AC pico o 135 Vrms
- Límite de ancho de banda: 20 MHz o total
• Sistema horizontal:
- Base de tiempo: 2 ns/div a 1 ks/div
- Precisión de la base de tiempo: ±5 ppm
- Modos: Y-T, X-Y, Roll y Scan
• Disparo:
- Modos: Automático, Normal, Único
- Tipos principales:
borde, anchura de impulso, vídeo, rampa, runt, ventana, retardo,
timeout, duración, setup & hold, Nth edge, patrón y zona
- Fuentes: CH1 a CH4 y D0 a D15
• Decodificación y análisis de protocolos:
- RS232/UART, I2C, SPI, CAN, CAN-FD, LIN, Audio
- RS422/RS485 indicados en algunas fuentes como parte del análisis RS232/422/485/UART
• Análisis de potencia:
- Calidad de potencia
- Armónicos de corriente
- Corriente de arranque
- Rds(on)
- Pérdidas de conmutación
- Tasa de conversión
- Área de operación segura
- Análisis de modulación
- Rizado de salida
- Tiempo de arranque/apagado
- Respuesta transitoria
- Eficiencia de potencia
• Mediciones automáticas:
- Canales analógicos: 56 parámetros
- Visualización simultánea: hasta 21 parámetros
- Estadísticas:
media, máximo, mínimo, desviación estándar,
conteo, gráfico de tendencia e histograma
• FFT y análisis espectral:
- Número de canales: 4
- Longitud FFT: hasta 1 Mpts
- Ventanas: Hanning, Hamming, rectangular y Blackman
- Escala vertical: Vrms y dB
- Funciones: waterfall, marcadores, lista de marcadores y detección de picos
• Voltímetro digital:
- Resolución: 4 dígitos
- Modos: DC, AC RMS y AC+DC RMS
- Fuente: canales analógicos
• Contador de frecuencia:
- Resolución: hasta 7 dígitos
- Fuentes: canales analógicos y digitales
- Mediciones: frecuencia, período y totalizador
• Analizador lógico:
- Número de canales: 16
- Sonda necesaria: UT-M26 opcional
- Tasa de muestreo máxima: 1.25 GSa/s
- Ancho mínimo de impulso detectable: 5 ns
- Impedancia de entrada de la sonda: 101 kΩ ±1% || 9 pF ±1 pF
• Grabación de formas de onda: Hasta 100000 fotogramas
• Operaciones matemáticas:
- Operaciones básicas: adición, sustracción, multiplicación y división
- Filtros: pasa-bajo, pasa-alto, pasa-banda y rechaza-banda
- Funciones avanzadas: trigonométricas, logarítmicas, exponenciales, integración y diferenciación
• Almacenamiento:
- Configuraciones: .set
- Formas de onda: .dat, .csv, .bsv
- Imágenes: .bmp, .png, .jpg
- Informes/listas de eventos: .csv, .pdf, .html

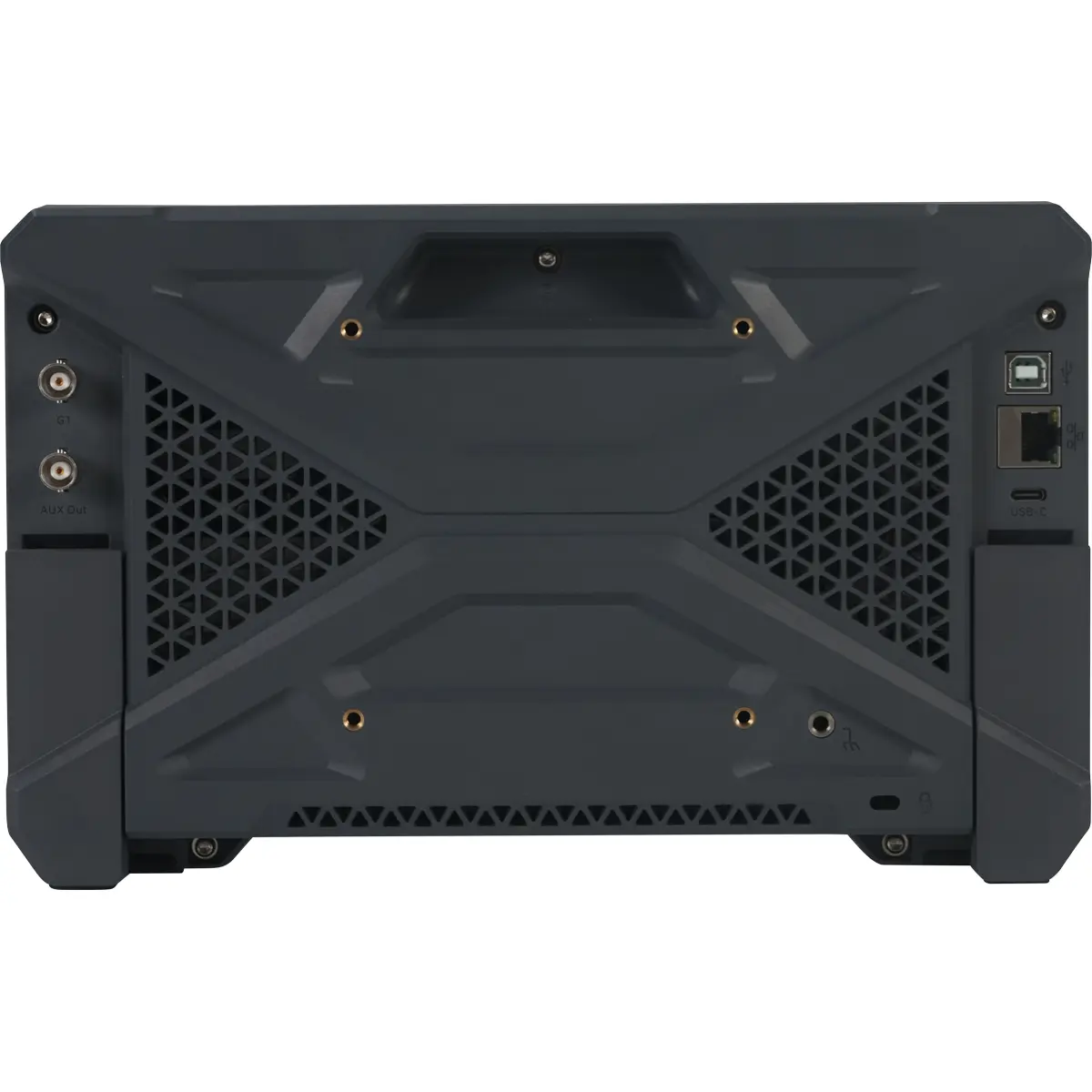

• Interfaces:
- USB Host 2.0
- USB Device 2.0
- LAN 10/100 Base-T RJ-45
- AUX Out
- HDMI
• Control remoto:
- SCPI
- WebServer integrado
- Control por LAN o USB mediante software de gestión UNI-T
• Alimentación:
- Entrada: USB Type-C con PD
- Requisito: 12 V/3 A o superior
- Consumo máximo: 65 W
- Fusible: 1.6 A
• Salida de compensación de sonda:
- Tensión: 3 Vpp
- Frecuencias: 10 Hz, 100 Hz, 1 kHz y 10 kHz
• Entorno de funcionamiento:
- Temperatura de funcionamiento: 0 °C a +40 °C
- Temperatura de almacenamiento: -20 °C a +60 °C
- Humedad relativa de funcionamiento: ≤90% por debajo de +35 °C; ≤60% entre +35 °C y +40 °C
- Altitud de funcionamiento: hasta 3000 m
- Grado de contaminación: 2
- Uso: Interior
• Dimensiones: 282 x 175 x 49 mm
• Peso: 1.56 kg
• Intervalo de calibración recomendado: 1 año
• Certificaciones y conformidad:
- EMC 2014/30/EU
- IEC 61326-1:2021
- EN 61326-1:2021
- IEC 61326-2-1:2021
- EN 61326-2-1:2021
- EN 61010-1:2010+A1:2019
- EN IEC 61010-2-030:2021+A11:2021
- RoHS
CONTENIDO DEL EMBALAJE
• Osciloscopio UNI-T MSO1254HD
• Cable de alimentación
• Cable USB 2.0 UT-D14
• 4 sondas pasivas UT-P06/UT-P05, según suministro
• Guía de inicio rápido
• Certificado de calibración de fábrica, cuando lo incluya el proveedor
NOTAS
◆ La sonda lógica UT-M26 para los 16 canales digitales es opcional.
◆ El modelo MSO1254HD no incluye generador de funciones/arbitrario integrado. Esta función está asociada a los modelos “-S”.
◆ El análisis Bode integrado depende del generador interno y está asociado a los modelos “-S”.
◆ Algunas funciones de análisis de potencia pueden depender de la versión de firmware más reciente.
◆ El puerto HDMI admite conexión HDMI estándar; es posible que no se admitan adaptadores.
