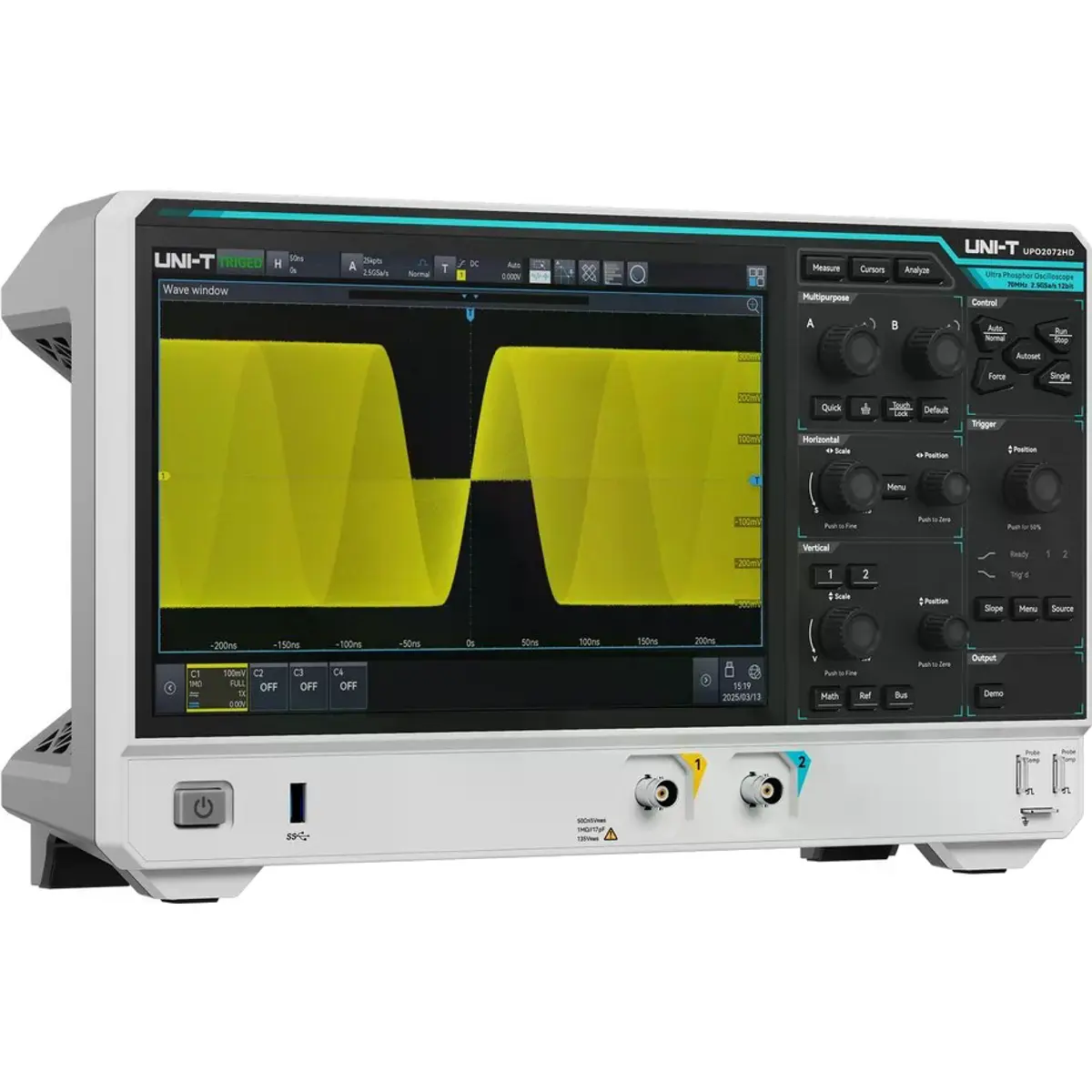

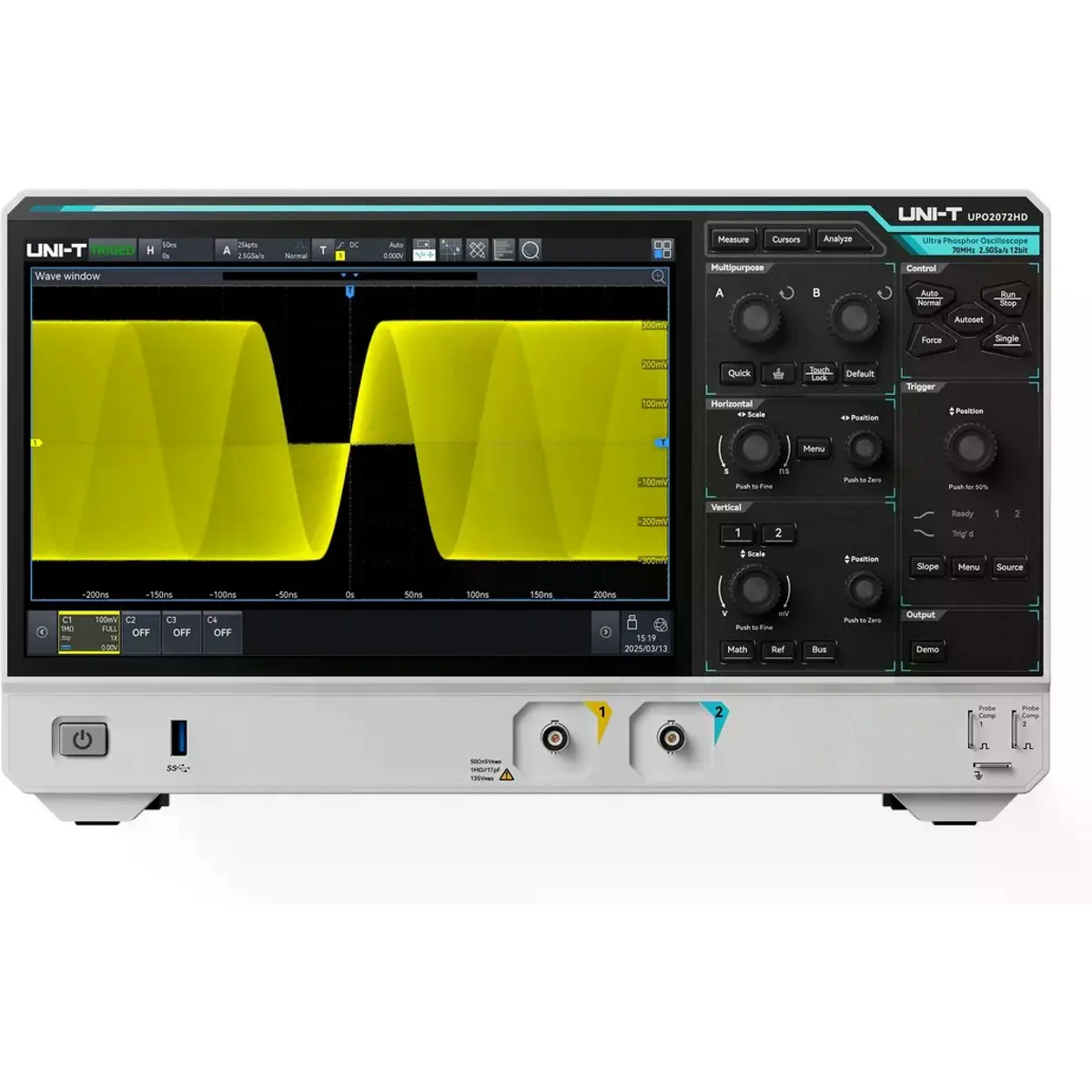

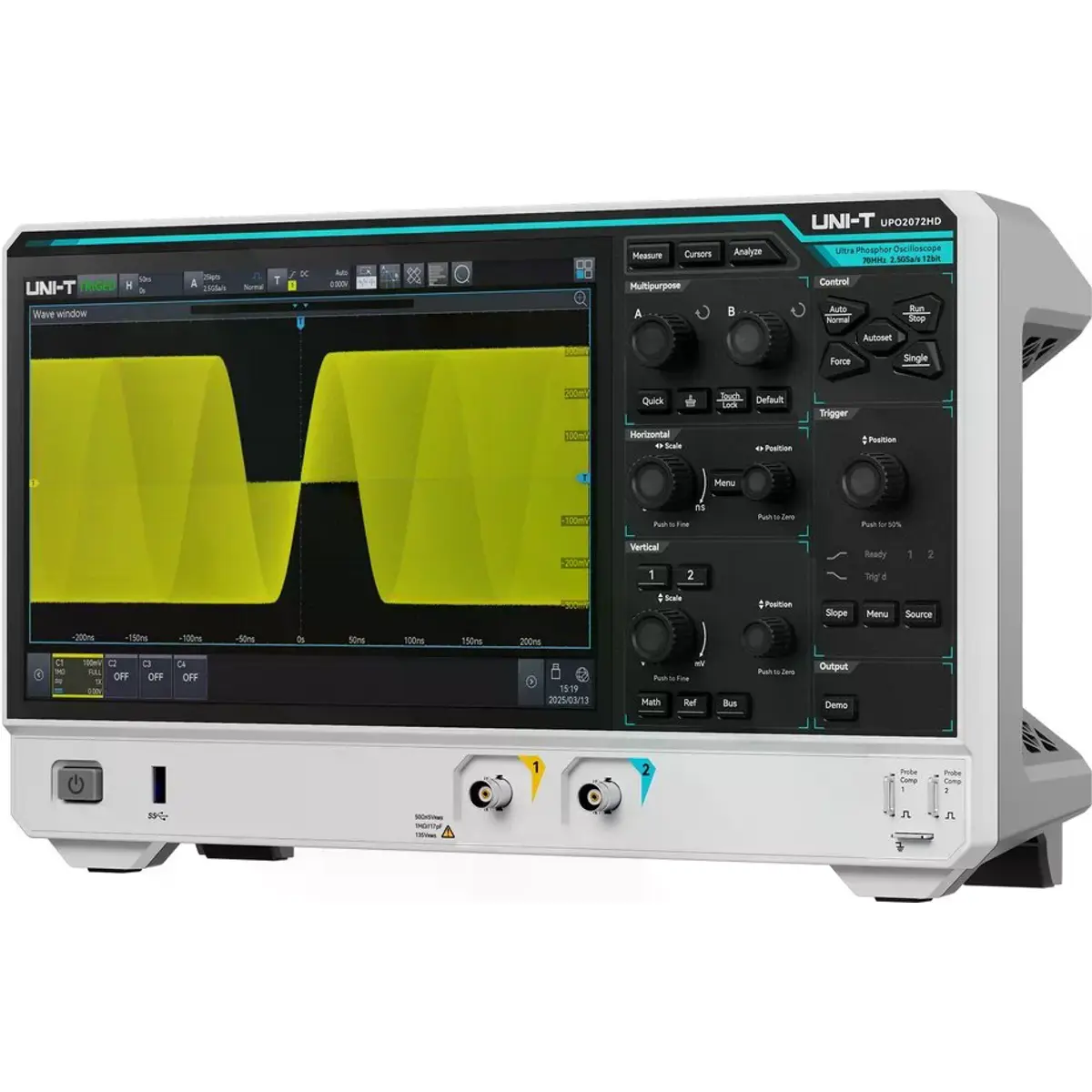

El UPO2072HD de UNI-T es un osciloscopio digital de alta resolución, diseñado para mediciones exigentes en electrónica, desarrollo embebido, enseñanza técnica y análisis de señales de baja amplitud. Con un ancho de banda de 70 MHz, 2 canales analógicos, conversión ADC nativa de 12 bits y una tasa de muestreo de hasta 2.5 GSa/s, permite visualizar formas de onda con mayor detalle, menor ruido de cuantización y elevada precisión.
Equipado con una pantalla táctil capacitiva de 10.1", memoria profunda de hasta 100 Mpts y tecnología Ultra Phosphor 3.0, el UPO2072HD facilita la captura de eventos rápidos, intermitentes o difíciles de detectar. Además, integra funciones avanzadas como análisis FFT, voltímetro digital, frecuencímetro, descodificación de protocolos serie, prueba de máscara, disparo por zona y análisis de potencia opcional.
PRINCIPALES CARACTERÍSTICAS
◆ Osciloscopio digital de alta resolución con 2 canales analógicos y ancho de banda de 70 MHz
◆ Convertidor ADC nativo de 12 bits, con 4096 niveles de cuantización para mayor detalle vertical
◆ Tasa de muestreo en tiempo real de hasta 2.5 GSa/s
◆ Memoria profunda de hasta 100 Mpts para captura y análisis de señales largas
◆ Tasa de captura de formas de onda de hasta 1000000 wfms/s en modo de secuencia
◆ Tecnología Ultra Phosphor 3.0 con persistencia y escala de grises de hasta 256 niveles
◆ Pantalla táctil capacitiva HD de 10.1" con resolución 1280 x 800
◆ Funciones 6 en 1: osciloscopio, analizador de espectro, voltímetro digital, frecuencímetro, analizador de protocolos y análisis de potencia
◆ 56 mediciones automáticas con estadísticas, histograma y gráfico de tendencia
◆ FFT mejorada de hasta 4 Mpts, con visualización en cascada, marcadores y 4 trazas
◆ Descodificación y disparo de 9 protocolos serie incluidos de origen
◆ Grabación de formas de onda de hasta 125000 fotogramas, con exportación por USB
◆ Disparo por zona para aislar señales esporádicas o complejas
◆ Prueba de máscara acelerada por hardware
◆ Control remoto por SCPI, LAN, USB y WebServer integrado

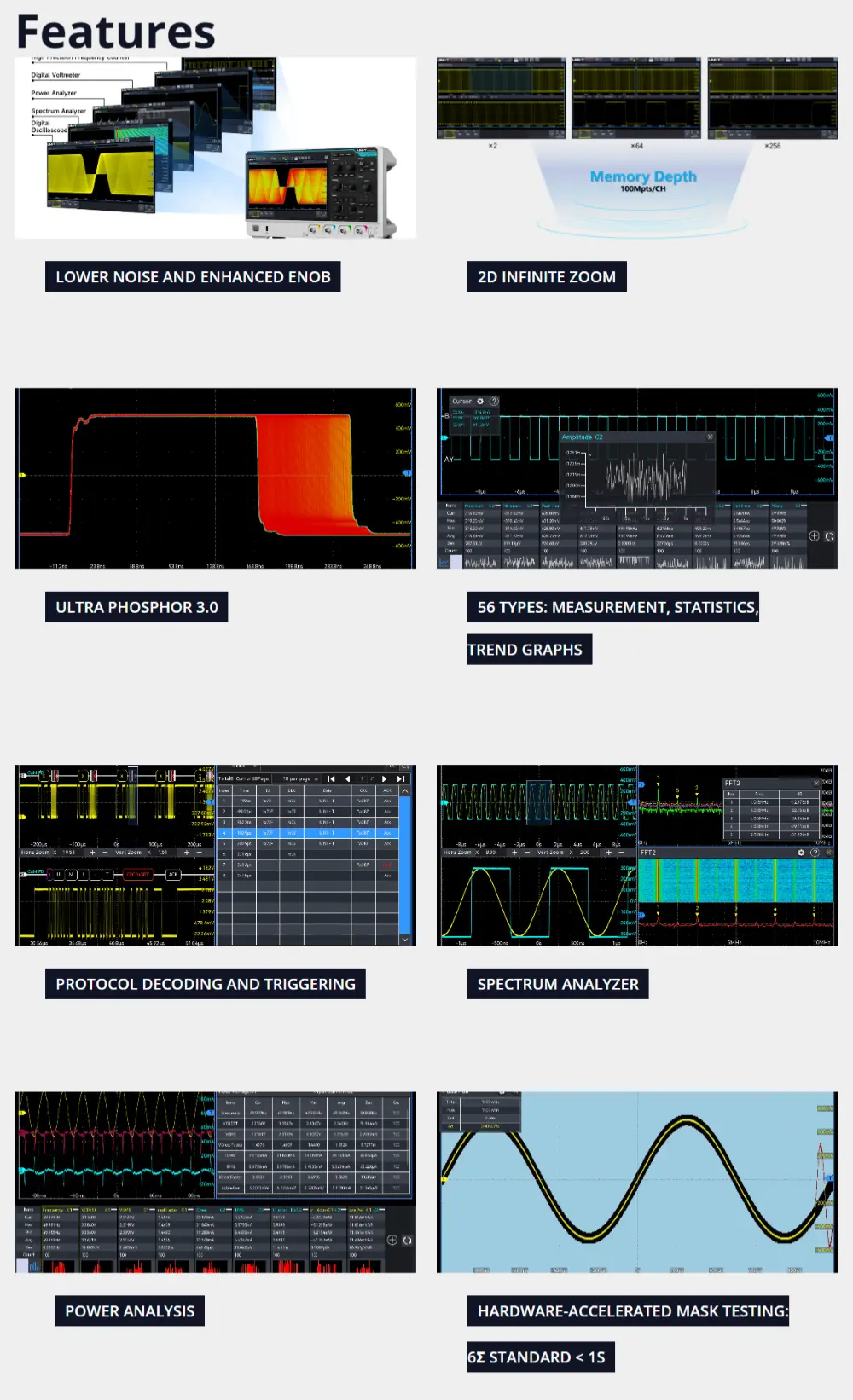

FUNCIONALIDADES DESTACADAS
✅ Resolución vertical de 12 bits para señales con mayor detalle
El ADC de 12 bits ofrece 4096 niveles de cuantización, proporcionando 16 veces más detalle vertical que un osciloscopio tradicional de 8 bits. Esta resolución es especialmente útil para el análisis de ripple en fuentes de alimentación, señales de sensores, circuitos analógicos de precisión y pequeñas variaciones sobre señales de mayor amplitud.
✅ Ultra Phosphor 3.0 para capturar eventos rápidos e intermitentes
La tecnología Ultra Phosphor 3.0 permite una tasa de captura de hasta 250000 wfms/s en funcionamiento continuo y hasta 1000000 wfms/s en modo de secuencia. Esta capacidad facilita la detección de glitches, jitter, pulsos anómalos y eventos ocasionales que podrían pasar desapercibidos en instrumentos más lentos.
✅ Memoria profunda de hasta 100 Mpts
Con memoria de adquisición de hasta 100 Mpts, el UPO2072HD permite capturar secuencias largas manteniendo una elevada resolución temporal. Esta característica es especialmente útil para analizar arranques de sistemas, transitorios, fallos intermitentes, secuencias de comunicación y eventos de larga duración sin necesidad de rearme constante.
✅ Análisis de protocolos serie incluido
El equipo admite disparo y descodificación de protocolos RS-232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT y Audio. La lista de eventos y la función de búsqueda ayudan a navegar en capturas extensas, facilitando la correlación entre señales analógicas y datos digitales.
✅ FFT mejorada y analizador de espectro integrado
La función FFT admite hasta 4 Mpts, con rango de frecuencia de 0 a 1.25 GHz, cuatro trazas, modos de detección, marcadores y visualización en cascada. Esta funcionalidad permite analizar armónicos, ruido, interferencias, componentes espectrales y cambios de frecuencia a lo largo del tiempo sin recurrir a un analizador de espectro separado.
✅ Mediciones automáticas avanzadas
El UPO2072HD pone a disposición 56 parámetros de medición automáticos, con posibilidad de mostrar hasta 27 mediciones simultáneamente. Incluye estadísticas, histogramas y gráficos de tendencia, lo que permite seguir la evolución de los parámetros e identificar desviaciones o inestabilidades a lo largo del tiempo.
✅ Pantalla táctil de 10.1" con funcionamiento intuitivo
La pantalla capacitiva HD de 10.1" admite gestos como toque, arrastrar, zoom y selección mediante rectángulo. El funcionamiento también puede realizarse mediante los mandos físicos, el ratón o el teclado, ofreciendo flexibilidad en banco, laboratorio de enseñanza o entornos de prueba.
✅ Conectividad completa y control remoto
El instrumento incluye USB Host, USB Device, LAN, HDMI, entrada de disparo externo y salida auxiliar. El soporte SCPI permite la integración en sistemas de prueba automatizados, mientras que el WebServer integrado posibilita el acceso y el control remoto a través de un navegador en PC o dispositivo móvil.
ESPECIFICACIONES
• Tipo de producto: Osciloscopio digital de almacenamiento / DSO
• Modelo: UPO2072HD
• Serie: UPO2000HD
• Ancho de banda analógico: 70 MHz
• Canales:
- 2 canales analógicos
- 1 entrada de disparo externo
• Tasa de muestreo:
- 1 canal: Hasta 2.5 GSa/s
- 2 canales: Hasta 1.25 GSa/s
• Resolución vertical: 12 bits
• Resolución mejorada ERES:
- Hasta 4 bits adicionales
- Resolución equivalente hasta 16 bits
• Niveles de cuantización: 4096
• Memoria de adquisición:
- Hasta 100 Mpts
- Modos disponibles: Auto, 25 kpts, 250 kpts, 500 kpts, 5 Mpts, 50 Mpts, 100 Mpts
• Tasa de captura de formas de onda:
- Hasta 250000 wfms/s
- Hasta 1000000 wfms/s en modo de secuencia
• Grabación de formas de onda:
- Hasta 125000 fotogramas
- Exportación por USB
• Modos de adquisición:
- Normal
- Detección de pico
- Alta resolución
- Media
- Resolución mejorada
• Media:
- 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 o 8192 adquisiciones
• Escala vertical:
- 1 MΩ: 500 μV/div a 10 V/div
- 50 Ω: 500 μV/div a 1 V/div
• Impedancia de entrada:
- 1 MΩ ±2% en paralelo con 17 pF ±2 pF
- 50 Ω ±1.5%
• Acoplamiento de entrada:
- DC
- AC
- GND
• Tensión máxima de entrada:
- 1 MΩ: 400 V DC + ACpico / 135 Vrms
- 50 Ω: 5 Vrms máx.
• Rango de la base de tiempo: 2 ns/div a 1000 s/div
• Precisión de la base de tiempo:
- ±5 ppm
- Envejecimiento anual: ±1 ppm
• Modos de la base de tiempo: Y-T, X-Y, Roll, Scan
• Tipos de disparo:
- Borde
- Ancho de pulso
- Vídeo
- Rampa
- Pulso runt
- Pulso de sobre-amplitud
- Retardo
- Timeout
- Duración
- Setup & Hold
- Enésimo borde
- Patrón de código
• Disparo por zona:
- 2 zonas
- Condiciones: debe interceptar / no debe interceptar
• Protocolos admitidos: RS-232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, Audio
• Descodificación:
- Hasta 4 descodificaciones
- Protocolos incluidos de origen
- Lista de eventos y función de búsqueda
• Mediciones automáticas:
- 56 parámetros
- Hasta 27 mediciones mostradas simultáneamente
- Estadísticas, histograma y gráfico de tendencia
• Mediciones mediante cursor:
- Diferencia de tensión entre cursores
- Diferencia de tiempo entre cursores
- Recíproco de ΔX
- Tensión y tiempo en el punto de la forma de onda
• Funciones matemáticas:
- A+B, A-B, A×B, A÷B
- Funciones avanzadas
- Filtros digitales
• Filtros digitales:
- Pasa-bajo
- Pasa-alto
- Pasa-banda
- Rechaza-banda
• FFT:
- Hasta 4 Mpts
- Rango de frecuencia: 0 a 1.25 GHz
- Escala vertical: Vrms, dBVrms
- Modos: pantalla completa, pantalla dividida, espectro, cascada
- 4 trazas: Normal, Media, Retención máxima, Retención mínima
- Marcadores: automático, manual y por umbral
• Voltímetro digital:
- 4 dígitos
- Modos: DC, AC RMS, AC+DC RMS
- Alarma por límite
• Frecuencímetro:
- Hardware de 7 dígitos
- Fuentes: CH1 a CH4, EXT
- Mediciones: frecuencia, período, totalizador
• Análisis de potencia:
- Opcional
- Calidad de energía
- Armónicos de corriente
- Corriente de arranque
- Rds(on)
- Pérdidas de conmutación
- Tasa de conversión
- Área de operación segura
- Análisis de modulación
- Ripple de salida
- Tiempo de arranque/apagado
- Respuesta transitoria
- Eficiencia energética
• Pantalla:
- Tipo: Capacitiva multi-toque
- Tamaño: 10.1"
- Resolución: 1280 x 800
- Color: 24 bits true color
- Gestos: toque, deslizar, zoom, edición y arrastrar
• Persistencia:
- Auto
- 50 ms, 100 ms, 200 ms, 500 ms
- 1 s, 5 s, 10 s, 20 s
- Infinita
- Desactivada
• Almacenamiento:
- Configuración: .set
- Forma de onda: .dat, .csv, .bsv
- Imagen: .bmp, .png, .jpg
- Informes: .csv, .pdf, .html
• Interfaces:
- USB Host 3.0: 1 puerto frontal y 2 puertos traseros
- USB Device 3.0: 1 puerto trasero
- LAN: 10/100/1000 Base-T, RJ-45
- AUX Out: Trig Out, Pass/Fail
- HDMI: 1 puerto para monitor externo o proyector
- Entrada de referencia de 10 MHz
- Salida de referencia de 10 MHz
• Control remoto:
- SCPI
- LAN
- USB Device
- WebServer integrado
- Acceso mediante PC y dispositivos móviles
• Salida de compensación de la sonda:
- Tensión: 3 Vp-p
- Frecuencias: 10 Hz, 100 Hz, 1 kHz, 10 kHz
• Alimentación:
- 100 V a 240 V AC, 50 Hz / 60 Hz
- 100 V a 120 V AC, 400 Hz
• Consumo máximo: 120 W
• Fusible: 2.5 A, clase F, 250 V
• Temperatura de funcionamiento: 0 °C a +40 °C
• Temperatura de almacenamiento: -20 °C a +60 °C
• Humedad:
- Hasta +35 °C: ≤90% HR
- +35 °C a +40 °C: ≤60% HR
• Altitud:
- Funcionamiento: hasta 3000 m
- Almacenamiento/transporte: hasta 15000 m
• Grado de contaminación: 2
• Entorno de uso: Interior
• Dimensiones: 361 x 209 x 106 mm
• Peso: 2.92 kg
• Intervalo de calibración recomendado: 1 año
• Certificaciones y conformidad:
- CE
- cETLus
- RoHS
- EMC 2014/30/EU
- EN 61010-1
- EN IEC 61010-2-030
CONTENIDO DEL EMBALAJE
• Osciloscopio UNI-T UPO2072HD
• Cable de alimentación
• Cable USB 3.0
• 2 sondas pasivas
• Guía de inicio rápido
• Certificado de calibración de fábrica
NOTAS
• El análisis de potencia es una función opcional y requiere activación/licencia UPO2000HD-PWR.
• El equipo admite actualizaciones de firmware en línea.
• El WebServer integrado permite el acceso y el control del instrumento mediante navegador, sin necesidad de software dedicado.
• El puerto HDMI admite únicamente conexión HDMI standard, no estando indicado el soporte para adaptadores.
• La garantía indicada por el fabricante es de 3 años para el instrumento. Algunas fuentes comerciales mencionan una extensión de 3+2 años tras el registro, por lo que esta condición debe confirmarse con el distribuidor o con la UNI-T..
