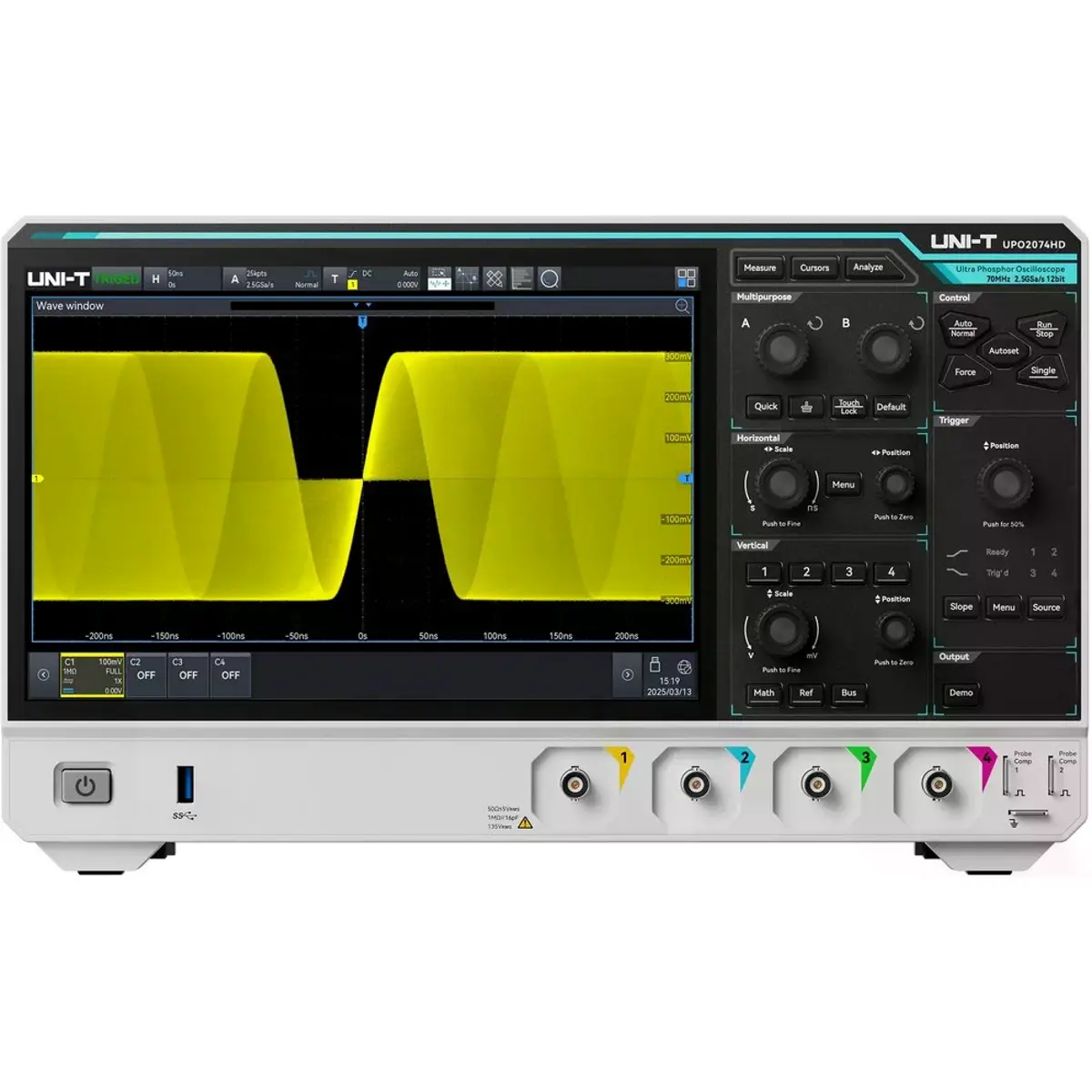

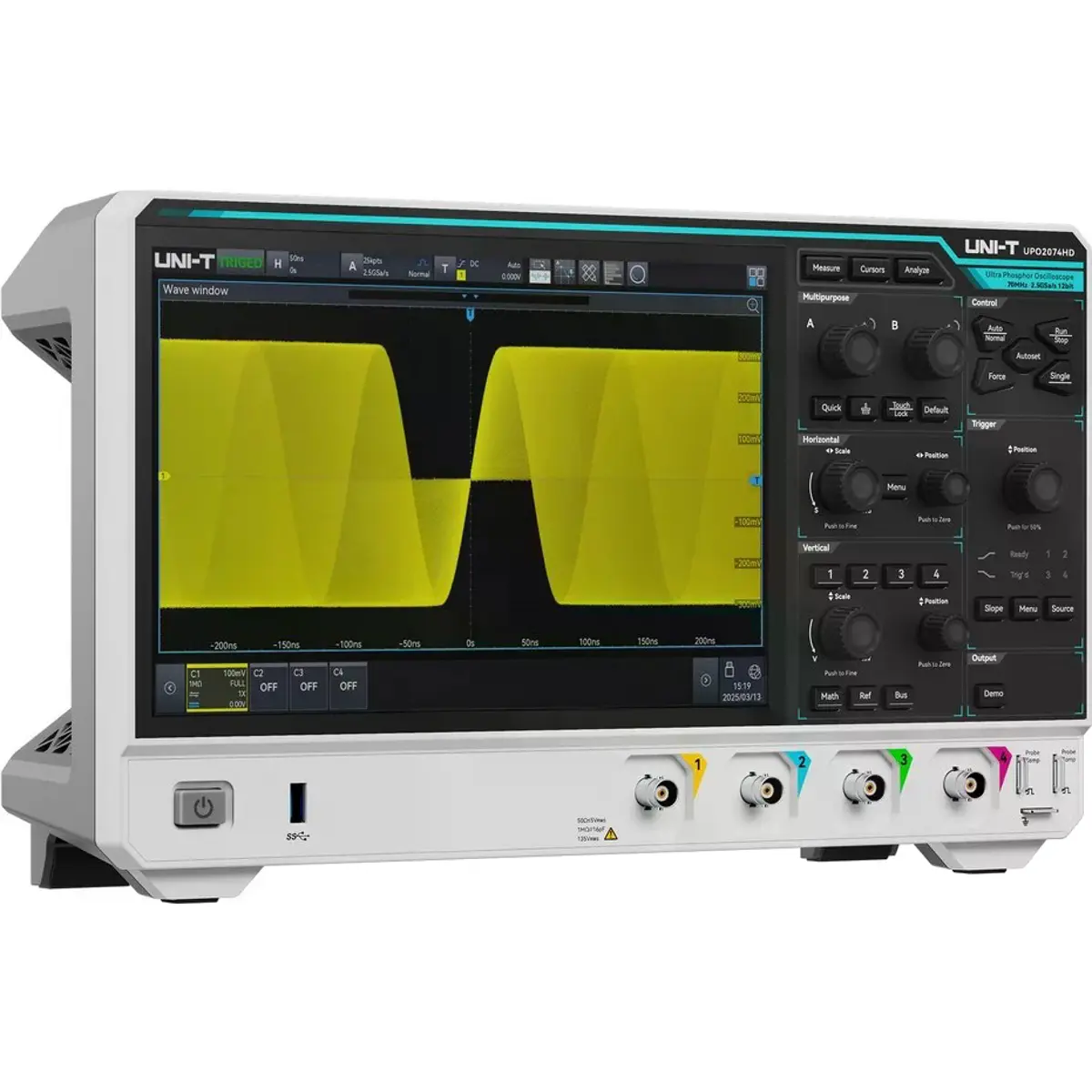

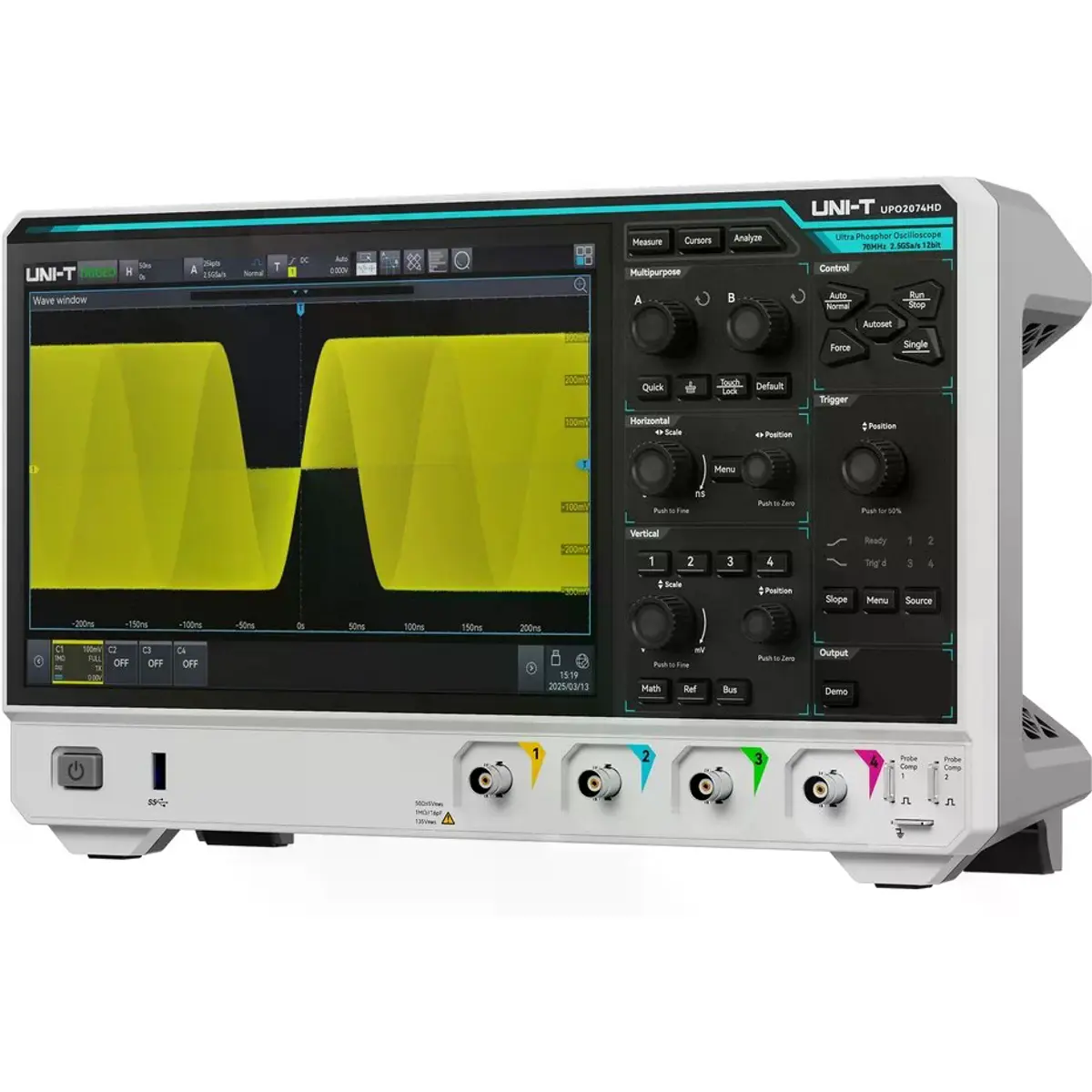

O UPO2074HD da UNI-T es un osciloscopio digital de alta resolución con 4 canales analógicos, desarrollado para mediciones precisas en aplicaciones de electrónica, enseñanza, mantenimiento, desarrollo embebido y análisis de señales de baja a media frecuencia. Con un ancho de banda de 70 MHz, una resolución vertical de 12 bits y una tasa de muestreo de hasta 2.5 GSa/s, ofrece un excelente detalle de la forma de onda y un funcionamiento intuitivo.
Con una pantalla táctil capacitiva de 10.1", memoria profunda de hasta 100 Mpts y tecnología Ultra Phosphor 3.0, el UPO2074HD permite capturar señales largas, eventos ocasionales y anomalías difíciles de detectar. La integración de 4 canales, FFT, mediciones automáticas, descodificación de protocolos serie, voltímetro digital, frecuencímetro y control remoto lo convierten en una solución versátil para banco y laboratorio.
PRINCIPALES CARACTERÍSTICAS
◆ Osciloscopio digital de alta resolución con 4 canales analógicos y ancho de banda de 70 MHz
◆ Convertidor ADC de 12 bits, con 4096 niveles de cuantización
◆ Tasa de muestreo en tiempo real de hasta 2.5 GSa/s
◆ Memoria profunda de hasta 100 Mpts
◆ Tasa de captura de hasta 1000000 wfms/s en modo de secuencia
◆ Tecnología Ultra Phosphor 3.0 para la detección de eventos intermitentes
◆ Pantalla táctil capacitiva HD de 10.1" con resolución 1280 x 800
◆ 56 mediciones automáticas con estadísticas, histograma y gráfico de tendencia
◆ FFT mejorada de hasta 4 Mpts
◆ Descodificación y disparo de 9 protocolos serie incluidos
◆ Voltímetro digital de 4 dígitos y frecuencímetro de 7 dígitos
◆ Grabación de formas de onda de hasta 125000 fotogramas
◆ Prueba de máscara acelerada por hardware
◆ Disparo por zona
◆ Control remoto por SCPI, LAN, USB y WebServer integrado

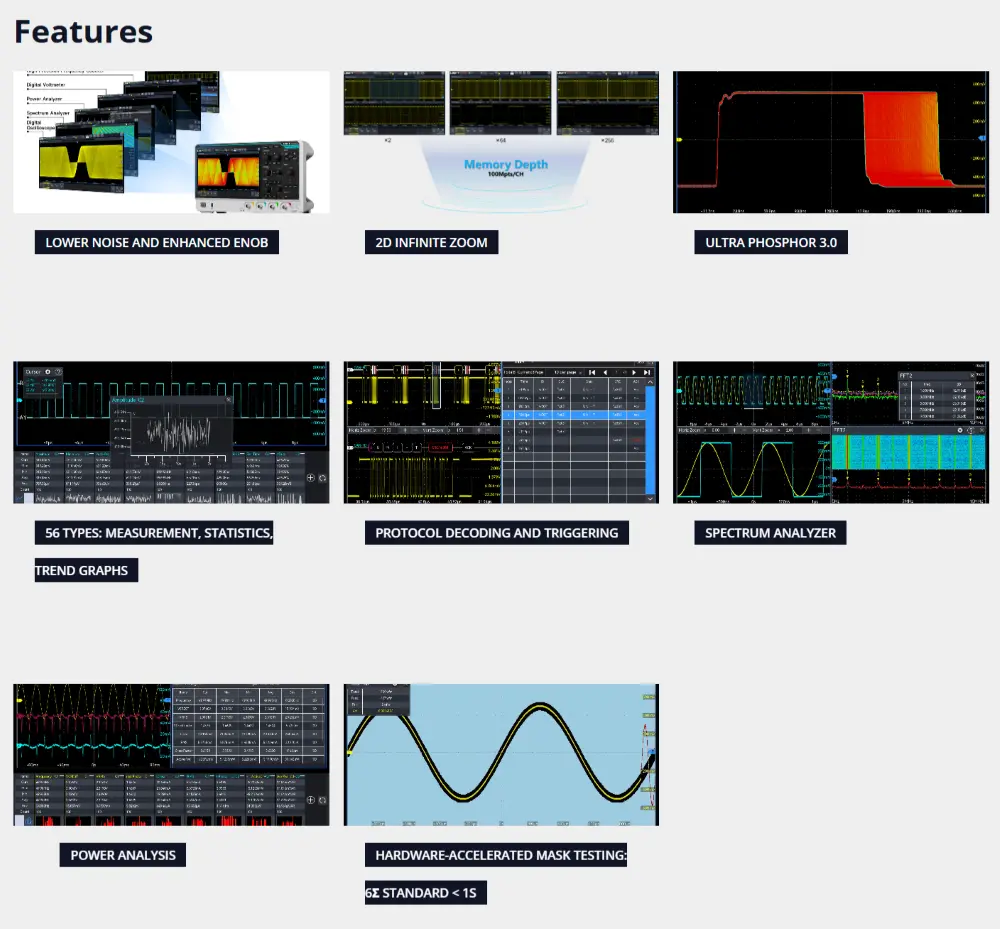

FUNCIONALIDADES DESTACADAS
✅ 4 canales analógicos en una solución de 70 MHz
El UPO2074HD combina 4 canales analógicos con un ancho de banda de 70 MHz, ofreciendo una solución económica y versátil para el análisis simultáneo de varias señales en circuitos de control, alimentación, comunicación y sistemas embebidos.
✅ Resolución de 12 bits para mayor precisión
La resolución vertical de 12 bits permite captar detalles que pueden pasar desapercibidos en osciloscopios de menor resolución. Está indicada para señales de sensores, ripple, ruido, variaciones lentas y mediciones en circuitos analógicos.
✅ Memoria profunda para capturas largas
Con hasta 100 Mpts de memoria, el UPO2074HD permite analizar secuencias extensas y eventos de larga duración, facilitando la navegación y la búsqueda en las formas de onda capturadas.
✅ Descodificación de protocolos incluida
El soporte para RS-232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT y Audio permite analizar comunicaciones serie directamente en el osciloscopio, con lista de eventos y búsqueda.
✅ Pantalla táctil y funcionamiento intuitivo
La pantalla capacitiva de 10.1" con gestos multitáctiles simplifica la navegación, el zoom, la selección de zonas y el uso diario. El instrumento también mantiene los comandos físicos tradicionales para un mayor control en el banco.
ESPECIFICACIONES
• Tipo de producto: Osciloscopio digital de almacenamiento / DSO
• Modelo: UPO2074HD
• Serie: UPO2000HD
• Ancho de banda analógico: 70 MHz
• Canales:
- 4 canales analógicos
- 1 entrada de disparo externo
• Tasa de muestreo:
- 1 canal: Hasta 2.5 GSa/s
- 2 canales: Hasta 1.25 GSa/s
- 4 canales: Hasta 625 MSa/s
• Resolución vertical: 12 bits
• Resolución mejorada ERES:
- Hasta 4 bits adicionales
- Resolución equivalente de hasta 16 bits
• Memoria de adquisición: Hasta 100 Mpts
• Tasa de captura de formas de onda:
- Hasta 250000 wfms/s
- Hasta 1000000 wfms/s en modo de secuencia
• Grabación de formas de onda: Hasta 125000 fotogramas
• Escala vertical:
- 1 MΩ: 500 μV/div a 10 V/div
- 50 Ω: 500 μV/div a 1 V/div
• Pantalla:
- Tipo: Capacitiva multitáctil
- Tamaño: 10.1"
- Resolución: 1280 x 800
• Mediciones automáticas: 56 parámetros
• FFT: Hasta 4 Mpts
• Protocolos admitidos:
- RS-232/UART
- I2C
- SPI
- CAN
- CAN-FD
- LIN
- FlexRay
- SENT
- Audio
• Voltímetro digital: 4 dígitos
• Frecuencímetro: Hardware de 7 dígitos
• Interfaces:
- USB Host 3.0
- USB Device 3.0
- LAN
- AUX Out
- HDMI
- Entrada/salida de referencia de 10 MHz
• Control remoto:
- SCPI
- LAN
- USB
- WebServer integrado
• Alimentación: 100 V a 240 V AC, 50 Hz / 60 Hz
• Consumo máximo: 120 W
• Dimensiones: 361 x 209 x 106 mm
• Peso: 2.92 kg
CONTENIDO DEL EMBALAJE
• Osciloscopio UNI-T UPO2074HD
• Cable de alimentación
• Cable USB 3.0
• 4 sondas pasivas
NOTAS
• El análisis de potencia es una función opcional y requiere activación/licencia UPO2000HD-PWR.
• El equipo admite actualizaciones de firmware en línea.
• El WebServer integrado permite el acceso y el control remoto a través de un navegador.
• El puerto HDMI admite conexión HDMI standard.
