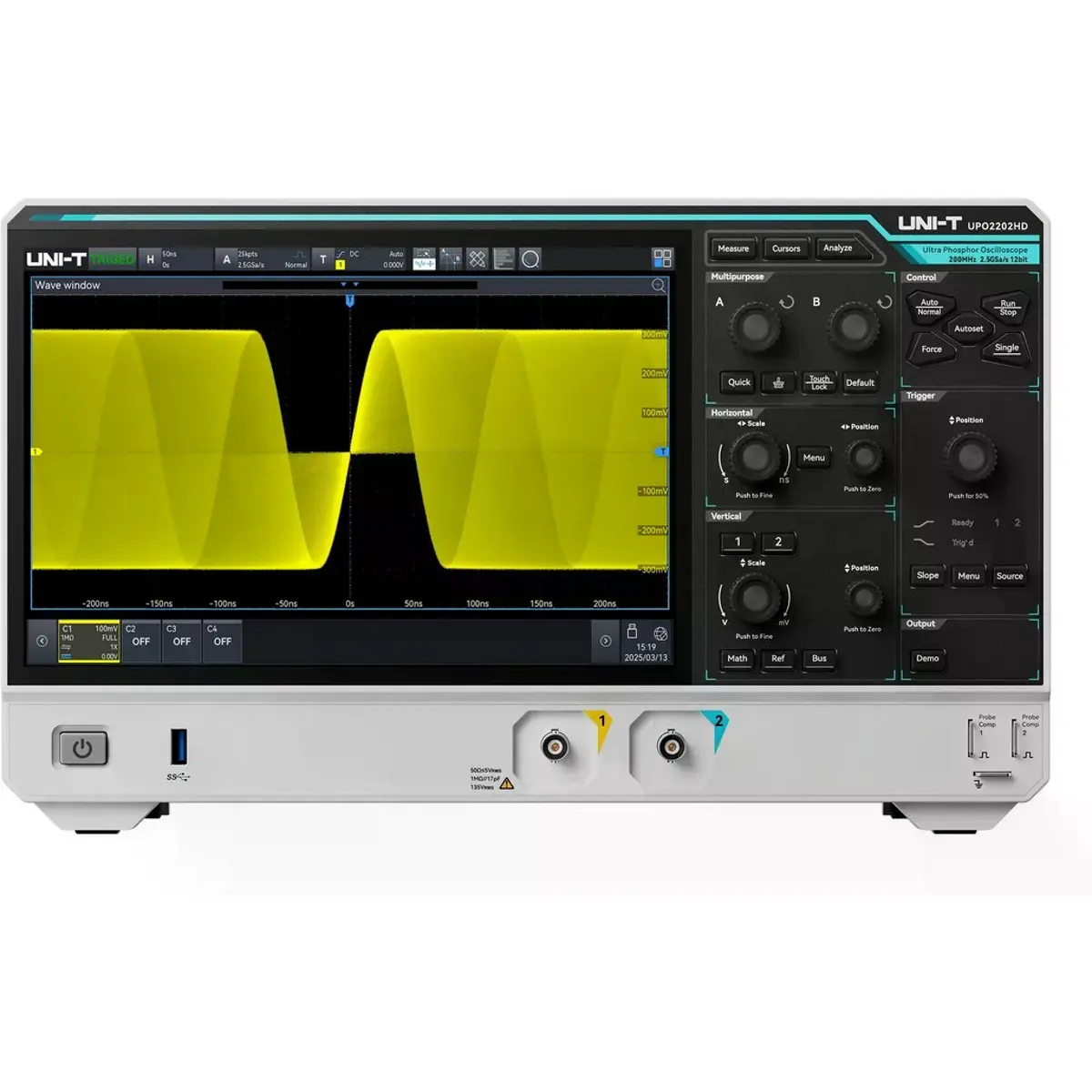

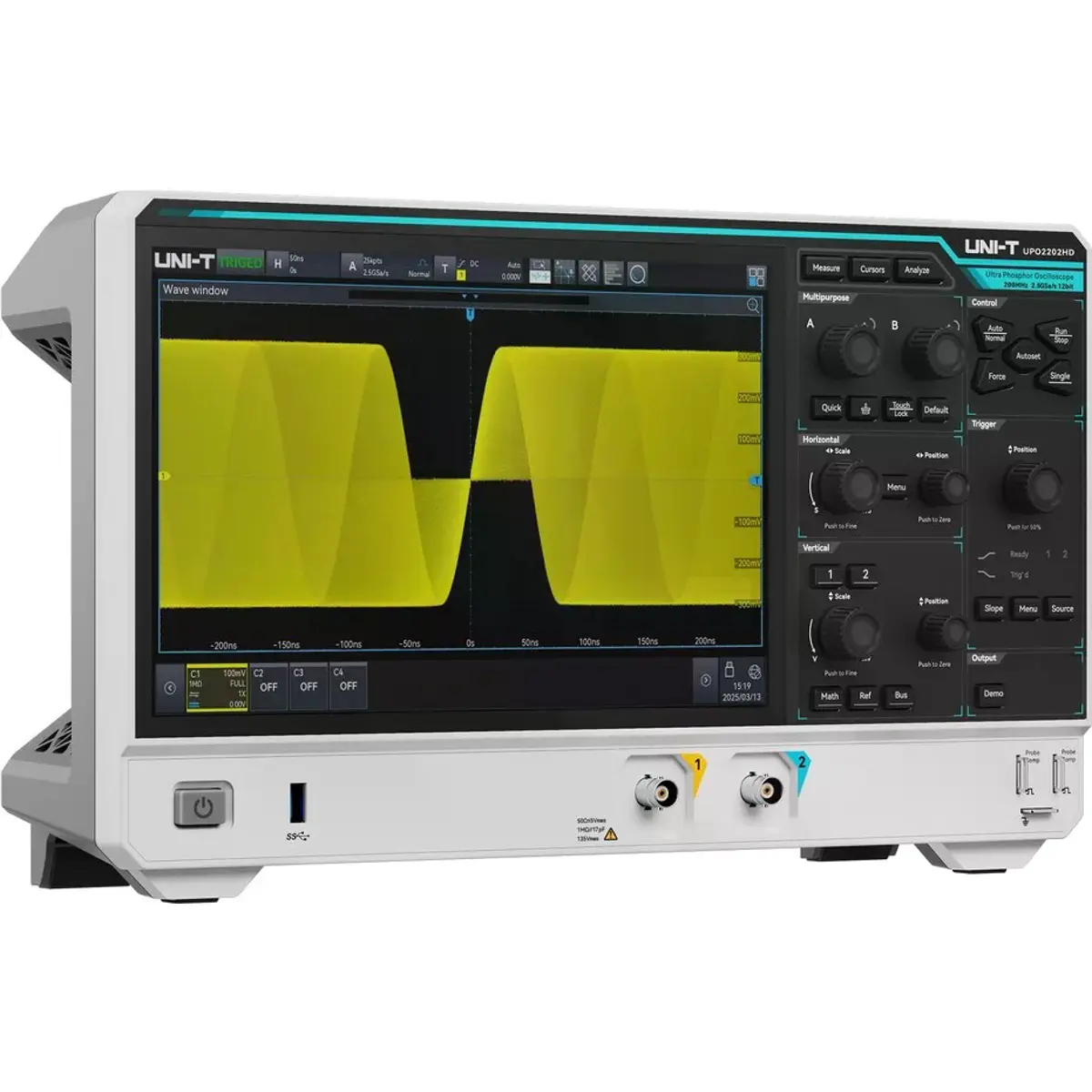

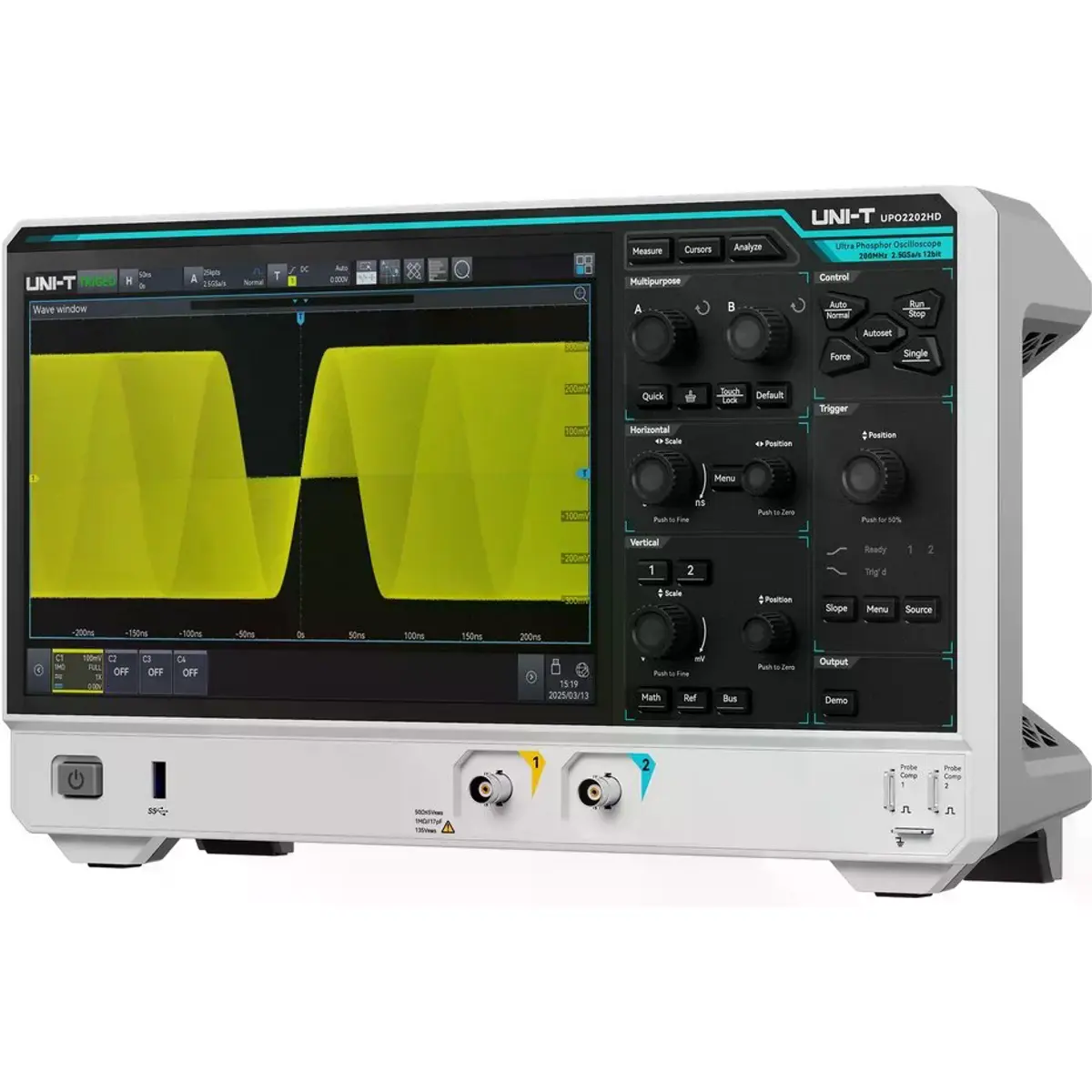

El UPO2202HD de UNI-T es un osciloscopio digital de alta resolución con 2 canales analógicos, ideal para el desarrollo de electrónica, el análisis de señales, la depuración de circuitos y aplicaciones de banco que requieren una elevada anchura de banda. Con 200 MHz, resolución vertical de 12 bits y una tasa de muestreo de hasta 2.5 GSa/s, ofrece mediciones detalladas y fiables en una plataforma compacta e intuitiva.
La combinación de memoria profunda de hasta 100 Mpts, tecnología Ultra Phosphor 3.0 y una pantalla táctil capacitiva de 10.1" permite capturar eventos rápidos, visualizar señales con gran detalle y navegar fácilmente por adquisiciones largas. El UPO2202HD integra además FFT mejorada, mediciones automáticas, voltímetro digital, frecuencímetro, descodificación de protocolos serie y control remoto mediante WebServer.
PRINCIPALES CARACTERÍSTICAS
◆ Osciloscopio digital de alta resolución con 2 canales analógicos y anchura de banda de 200 MHz
◆ Convertidor ADC de 12 bits, con 4096 niveles de cuantificación
◆ Tasa de muestreo en tiempo real de hasta 2.5 GSa/s
◆ Memoria profunda de hasta 100 Mpts
◆ Tasa de captura de hasta 1000000 wfms/s en modo de secuencia
◆ Tecnología Ultra Phosphor 3.0 para la visualización de eventos rápidos e intermitentes
◆ Pantalla táctil capacitiva HD de 10.1" con resolución 1280 x 800
◆ 56 mediciones automáticas con estadísticas, histograma y gráfico de tendencia
◆ FFT mejorada hasta 4 Mpts
◆ Descodificación y disparo de 9 protocolos serie incluidos
◆ Voltímetro digital de 4 dígitos y frecuencímetro de hardware de 7 dígitos
◆ Grabación de formas de onda de hasta 125000 fotogramas
◆ Prueba de máscara acelerada por hardware
◆ Disparo por zona
◆ Control remoto mediante SCPI, LAN, USB y WebServer integrado
FUNCIONALIDADES DESTACADAS
✅ 200 MHz de anchura de banda en configuración de 2 canales
El UPO2202HD ofrece una configuración equilibrada para quienes necesitan mayor anchura de banda, manteniendo una estructura de 2 canales. Es adecuado para el análisis de señales rápidas, fuentes de alimentación, electrónica digital, sistemas embebidos y depuración general en laboratorio.
✅ Resolución vertical de 12 bits
La arquitectura de 12 bits permite observar pequeñas variaciones de tensión con mayor detalle, reduciendo las limitaciones típicas de la cuantificación en mediciones de rizado, ruido, señales analógicas y salidas de sensores.
✅ Memoria profunda de hasta 100 Mpts
La memoria de adquisición de hasta 100 Mpts permite capturar secuencias largas sin perder detalle, facilitando el análisis de arranques, transitorios, eventos de comunicación y fallos intermitentes.
✅ Protocolos serie incluidos
El UPO2202HD admite disparo y descodificación de RS-232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT y Audio, permitiendo correlacionar datos digitales con formas de onda analógicas.
✅ Control remoto e integración en banco
Con USB, LAN, SCPI y WebServer integrado, el equipo puede utilizarse en sistemas automatizados, bancos compartidos o entornos de enseñanza, permitiendo el acceso mediante navegador en PC o dispositivo móvil.
ESPECIFICACIONES
• Tipo de producto: Osciloscopio digital de almacenamiento / DSO
• Modelo: UPO2202HD
• Serie: UPO2000HD
• Anchura de banda analógica: 200 MHz
• Canales:
- 2 canales analógicos
- 1 entrada de disparo externo
• Tasa de muestreo:
- 1 canal: Hasta 2.5 GSa/s
- 2 canales: Hasta 1.25 GSa/s
• Resolución vertical: 12 bits
• Resolución mejorada ERES:
- Hasta 4 bits adicionales
- Resolución equivalente hasta 16 bits
• Memoria de adquisición: Hasta 100 Mpts
• Tasa de captura de formas de onda:
- Hasta 250000 wfms/s
- Hasta 1000000 wfms/s en modo de secuencia
• Grabación de formas de onda: Hasta 125000 fotogramas
• Escala vertical:
- 1 MΩ: 500 μV/div a 10 V/div
- 50 Ω: 500 μV/div a 1 V/div
• Pantalla:
- Tipo: Capacitiva multi-tacto
- Tamaño: 10.1"
- Resolución: 1280 x 800
• Mediciones automáticas: 56 parámetros
• FFT: Hasta 4 Mpts
• Protocolos admitidos:
- RS-232/UART
- I2C
- SPI
- CAN
- CAN-FD
- LIN
- FlexRay
- SENT
- Audio
• Voltímetro digital: 4 dígitos
• Frecuencímetro: Hardware de 7 dígitos
• Interfaces:
- USB Host 3.0
- USB Device 3.0
- LAN
- AUX Out
- HDMI
- Entrada/salida de referencia de 10 MHz
• Control remoto:
- SCPI
- LAN
- USB
- WebServer integrado
• Alimentación: 100 V a 240 V AC, 50 Hz / 60 Hz
• Consumo máximo: 120 W
• Dimensiones: 361 x 209 x 106 mm
• Peso: 2.92 kg
CONTENIDO DEL EMBALAJE
• Osciloscopio UNI-T UPO2202HD
• Cable de alimentación
• Cable USB 3.0
• 2 sondas pasivas
NOTAS
• El análisis de potencia es una función opcional y requiere activación/licencia UPO2000HD-PWR.
• El equipo admite actualizaciones de firmware en línea.
• El WebServer integrado permite acceso y control remoto mediante navegador.
• El puerto HDMI admite conexión HDMI standard.
