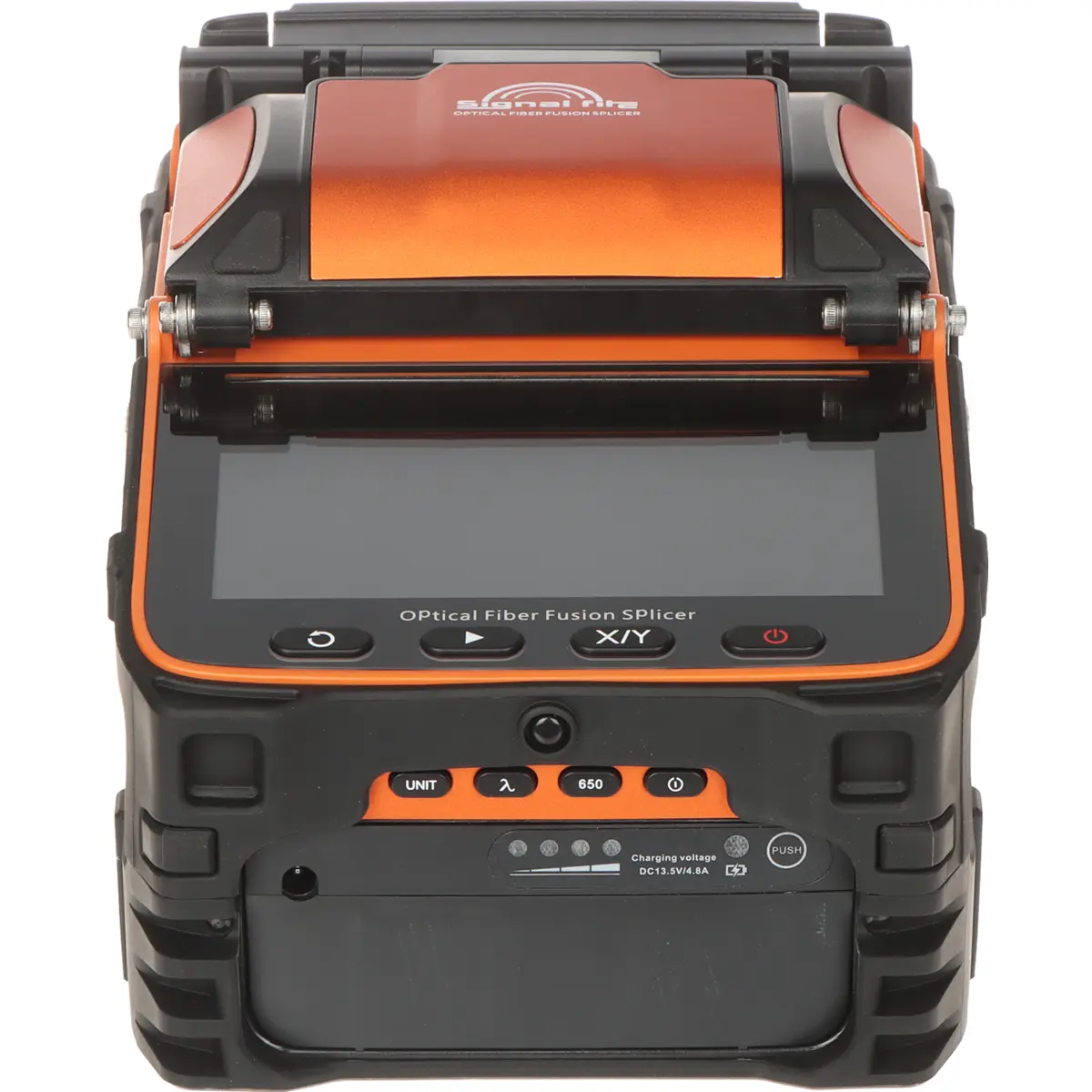

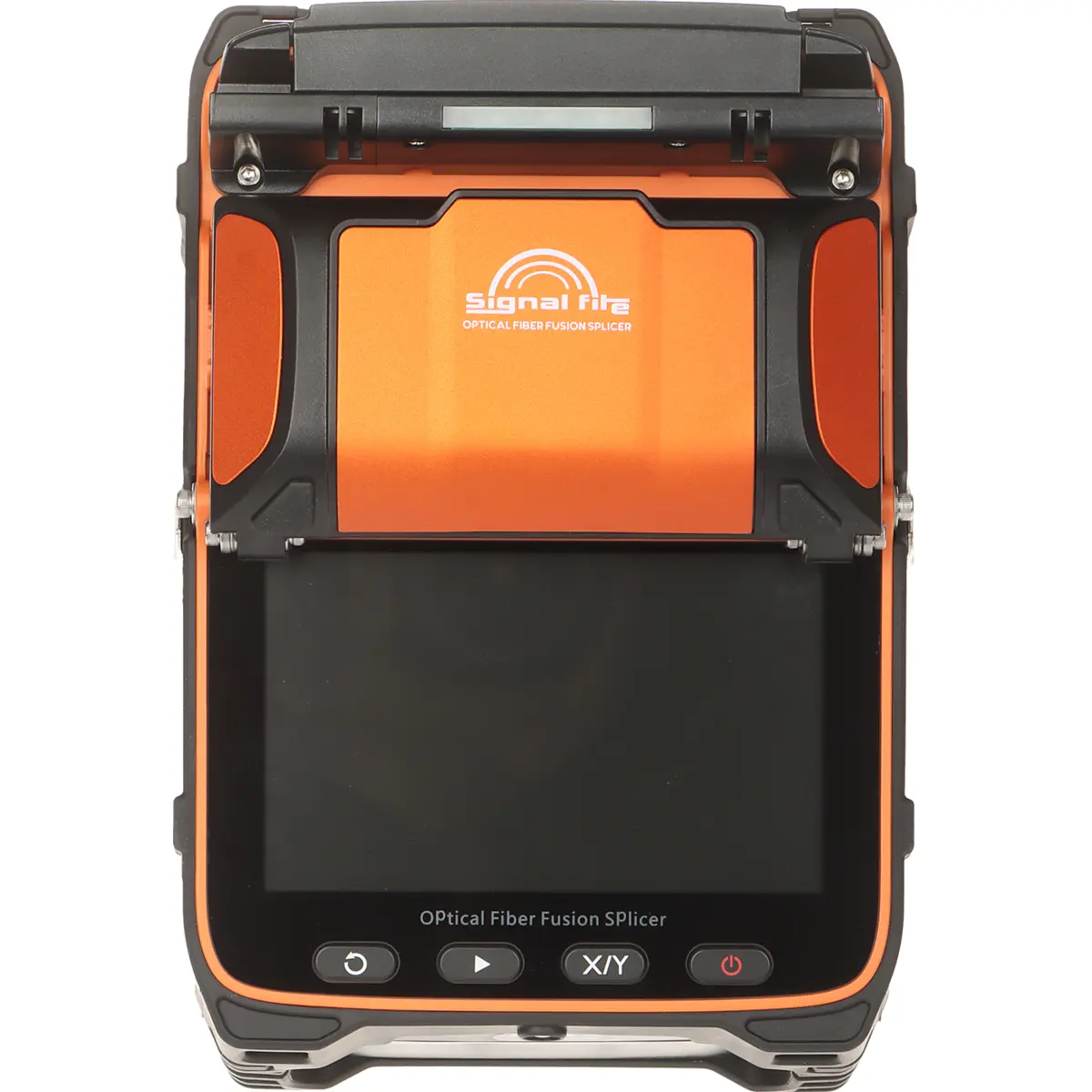

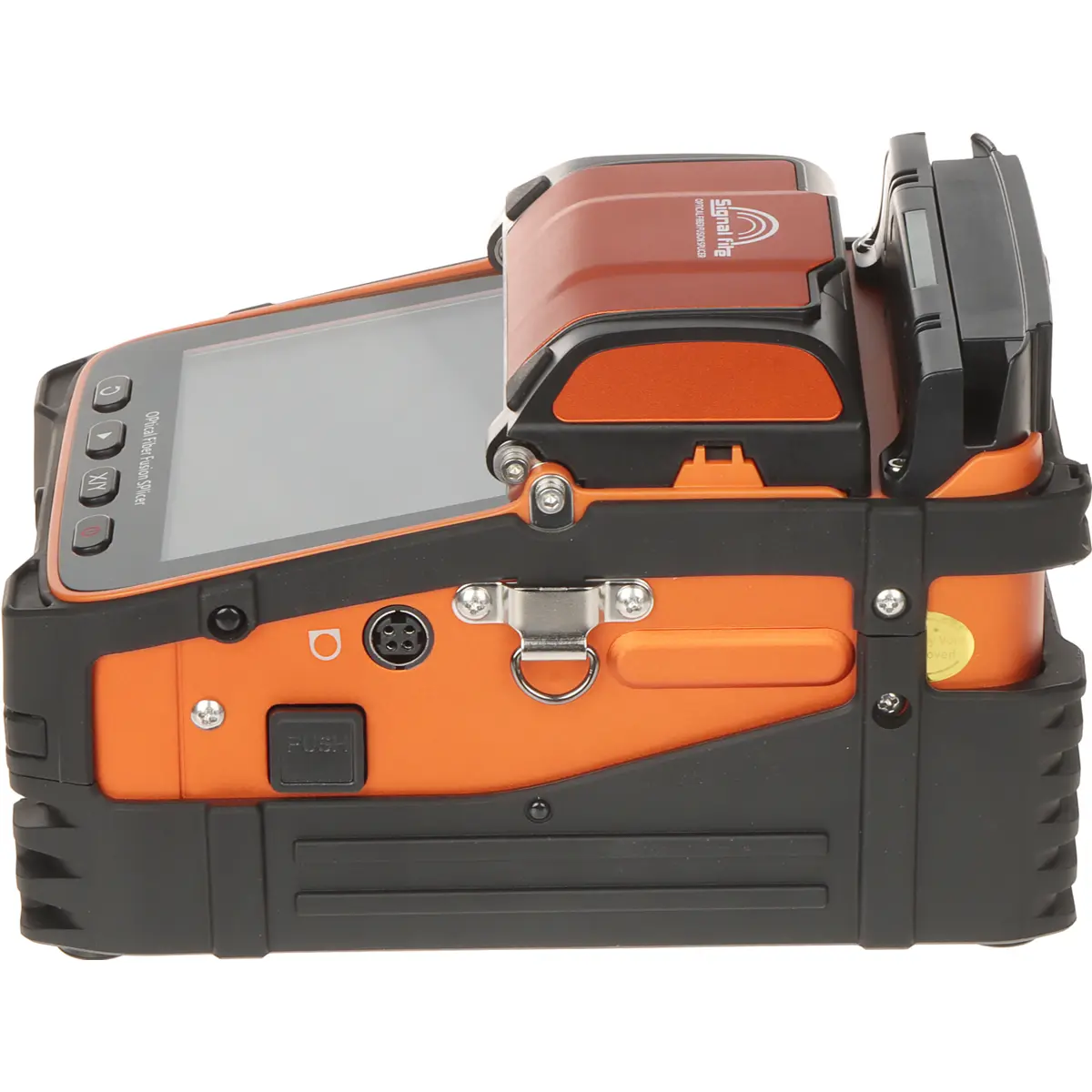

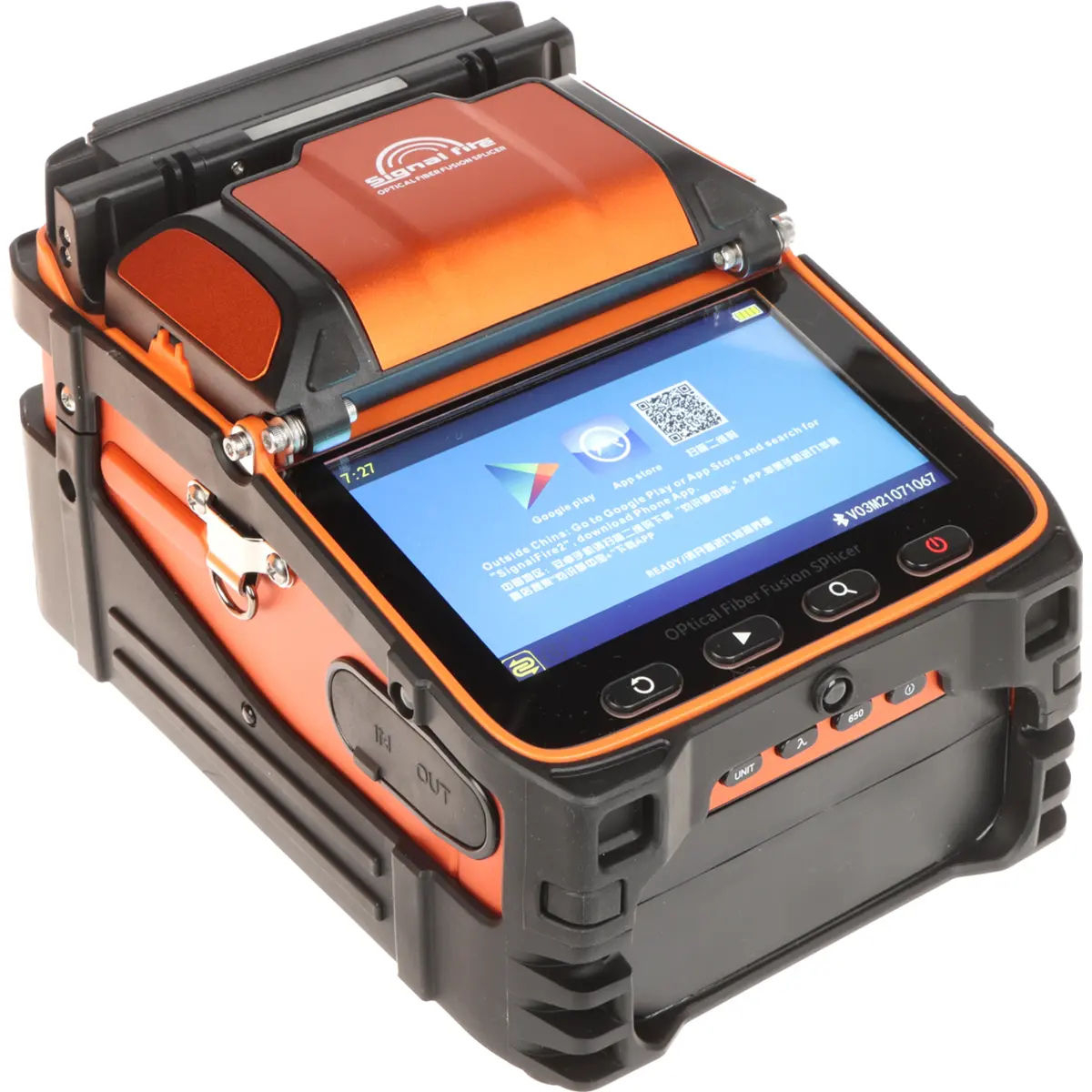

A máquina de fusão de fibras ópticas AI-9 usa o rápido processamento de imagens e o processo avançado de centragem do núcleo, permitindo assim excelentes parâmetros da solda automática num tempo menor do que 10 segundos.
Especificações:
- Tipo de fibra ótica:
- Multimodo (MM) - G.651
- Monomodo (SM) - G.652 & G.657
- Monomodo (DS / NZDS) deslocada de dispersão não nula (G.655)
- Diâmetro do revestimento: 80 ... 150 µm
- Diâmetro do revestimento exterior: 0.1 ... 1 mm
- Comprimento da fibra recortada: 16 mm
- Método de centragem: Alinhamento por núcleo, alinhamento por revestimento, manual
- Ecrã:
- 5.1" de cristal líquido (LCD), 800 x 480 px
- Imagem: Exibição simultânea de dois planos (X-Y)
- Atenuação média:
- 0.01 dB (MM)
- 0.025 dB (SM)
- 0.04 dB DS / NZDS
- Tempo médio de fusão: 5 s
- Tempo médio de aquecimento: 15 s
- Programas de fusão: (aplicações de fábrica) + (aplicações do utilizador)
- Iluminação interna: Sim
- Parâmetros de fusão ajustáveis:
- Teste do ângulo da face de extremidade das fibras soldadas
- Distância de aproximação durante a soldadura
- Corrente de pré-solda
- Tempo de pré-solda
- Corrente de solda
- Tempo de solda, etc.
- Armazenamento de soldaduras: Sim
- Teste de resistência mecânica: 2 N
- Ligação ao computador: USB 2.0 - Capacidade de carregar smartphones
- Medidor de potência óptica incorporado:
- Comprimento da onda óptica: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm
- Ampla faixa de medição: -70 dBm ... +6 dBm
- Erro de medição: < 0.3 dB
- VLS (VFL) - Localizador visual de falhas de cabos de fibra óptica:
- Comprimento da onda óptica: 650 nm
- Potência de saída ótica: 15 mW
- Modos de operação: Contínuo, pulsante - 2 Hz
- Alimentação:
- 13.5 V DC / 4.8 A (fonte de alimentação incluída)

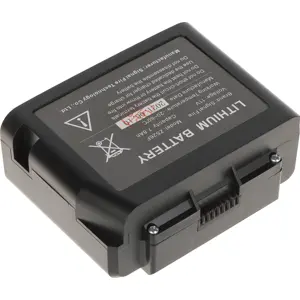

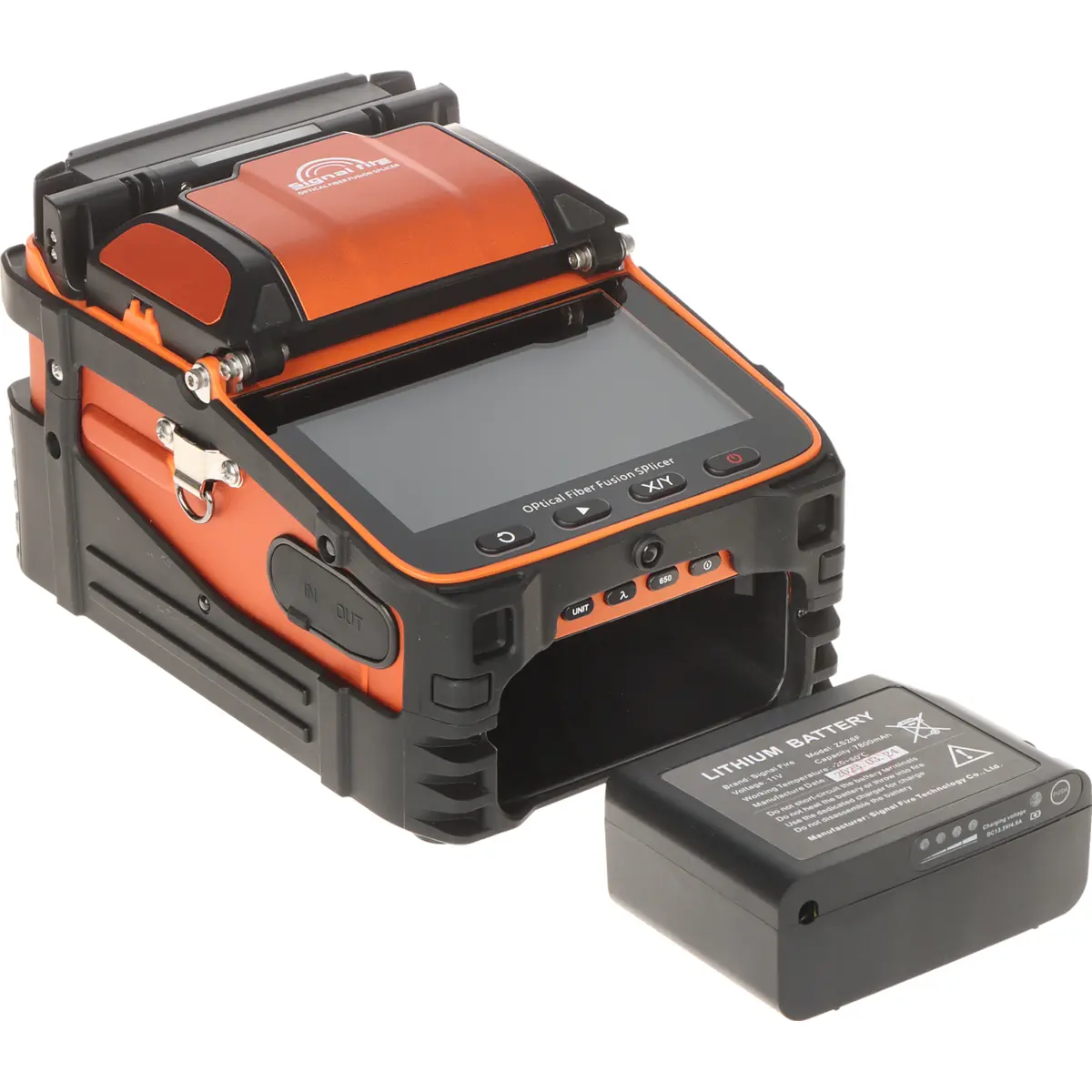

- Alimentação por bateria: 11 V DC Bateria Li-Ion, 7800 mAh
- Vida útil dos elétrodos: 3000 soldas
- Temperatura de operação: -15 °C ... 50 °C
- Humidade relativa do ambiente admissível: < 95% (sem condensação)
- Peso: 2.16 kg
- Dimensões: 200 x 143 x 122 mm
Atenção! Por predefinição, o dispositivo é configurado para o modo automático. Na maioria dos casos, não é necessária qualquer modificação da configuração padrão. Também não é necessária a calibração; deve ser realizada apenas em caso de problemas para obter a emenda correcta. A aplicação disponível em Google Play e AppStore é necessária, por exemplo, para modificar o programa predeterminado de emenda ou calibração, devido às condições ambientais extremamente variáveis.
A alteração de parâmetros e configuração só é possível através da interface Bluetooth usando as aplicações dedicadas para Android / IPhone.
incluído:

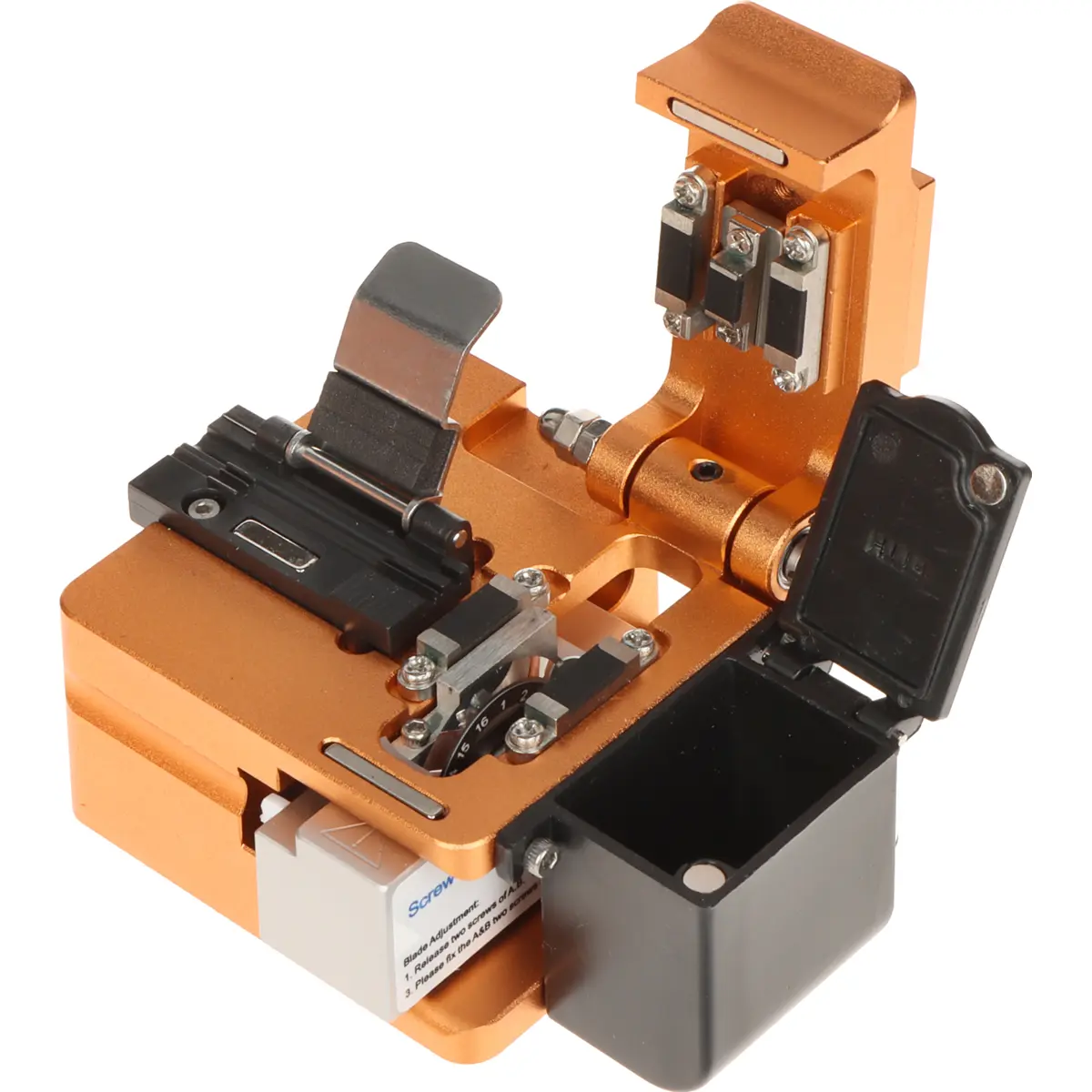

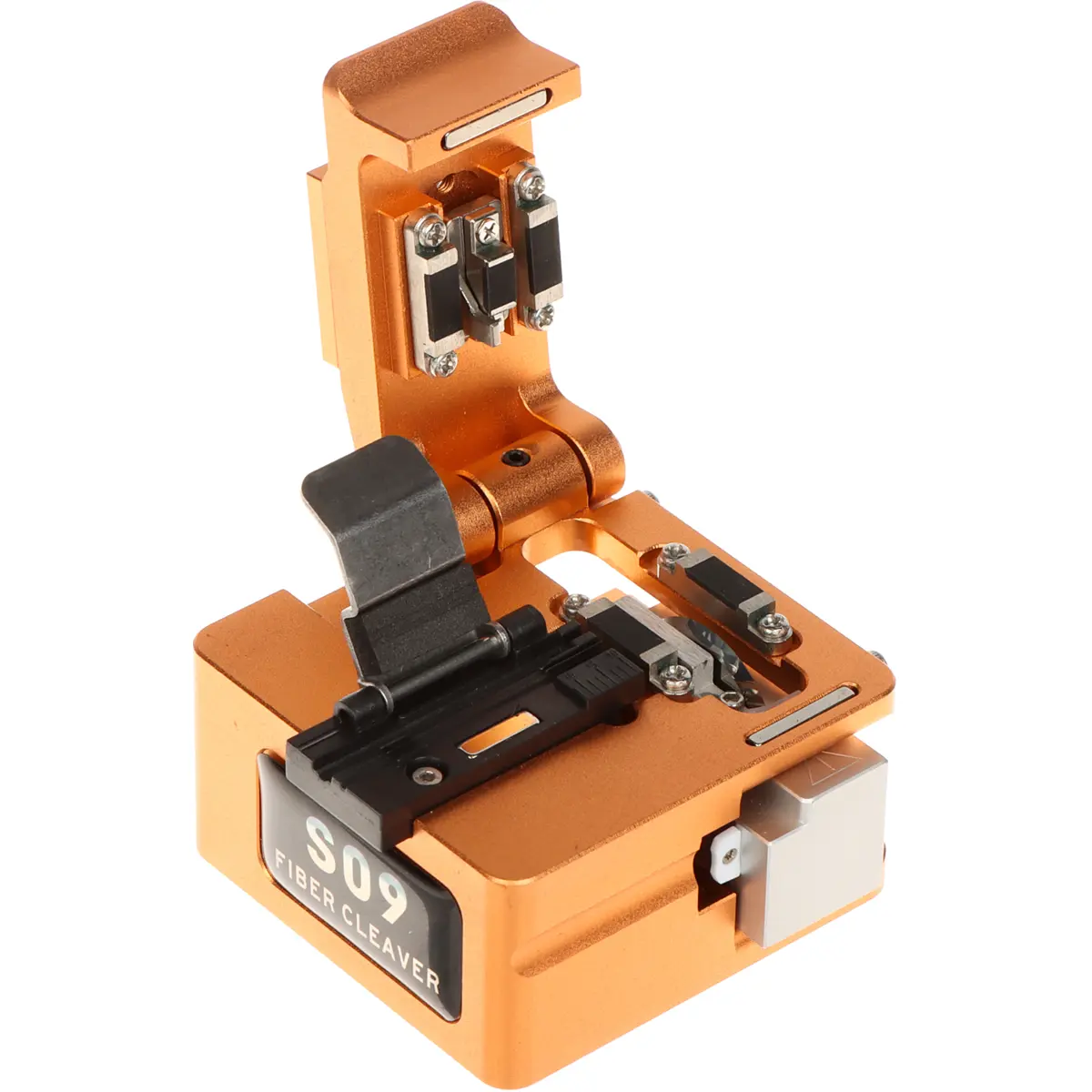

O conjunto inclui uma caixa prática que contém a máquina de fusão, as ferramentas necessárias, uma mesa pequena e um tamborete:
