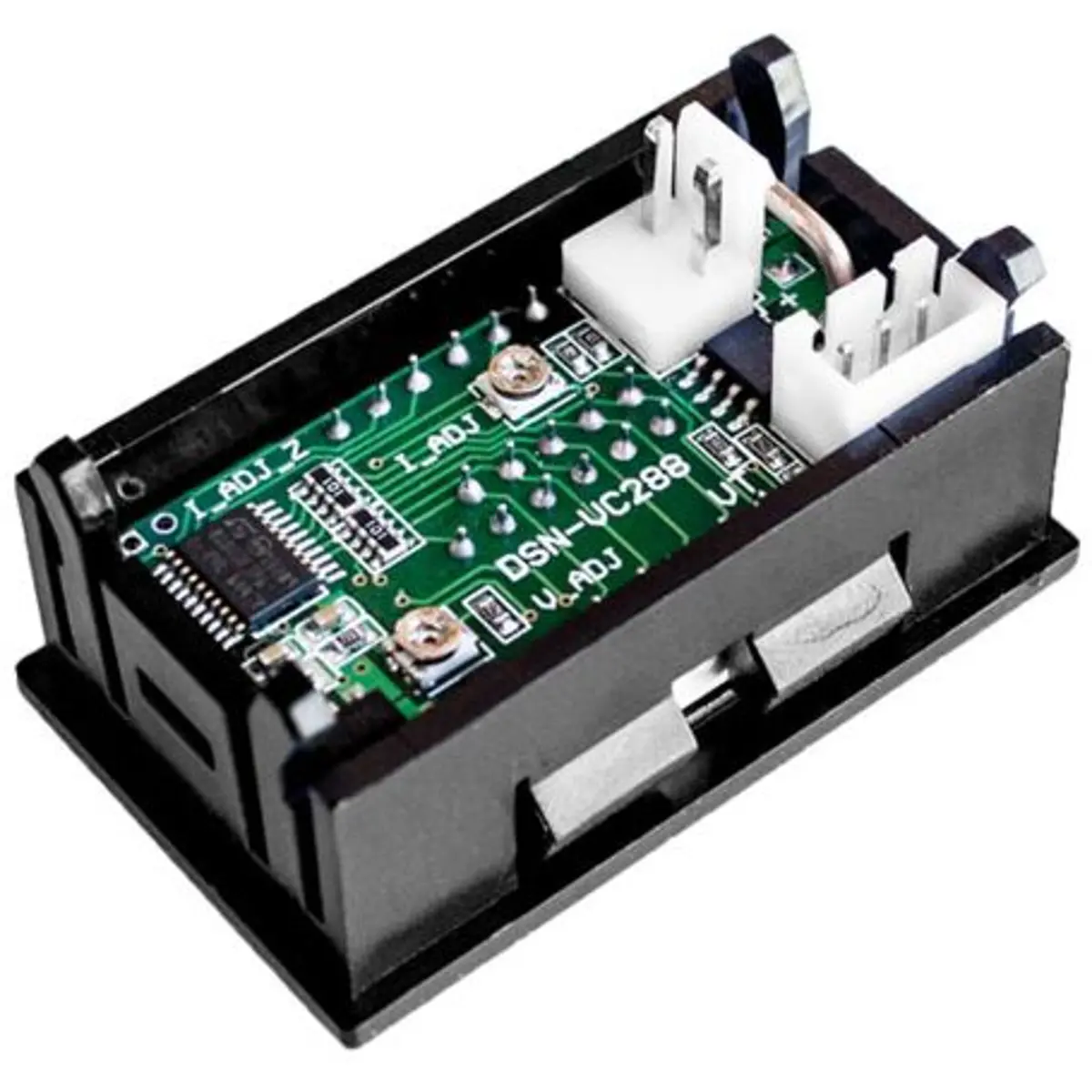

Makerfabs MSC100DPM - Medidor digital de tensão e corrente (0..100VDC /0..10A) - de painel

Este é um medidor digital com display LED de 7 segmentos capaz de medir tensão e corrente DC.

CARACTERÍSTICAS:

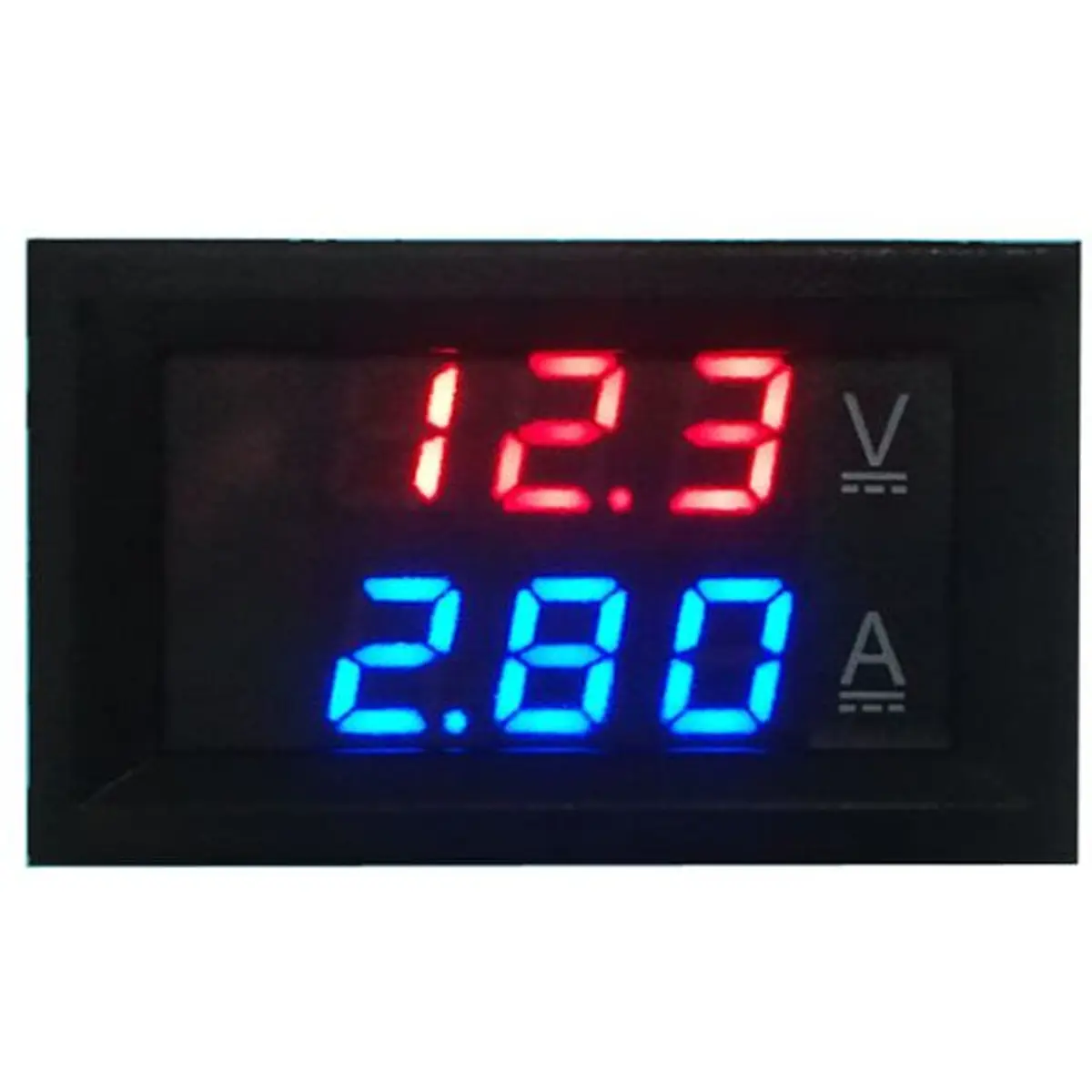

- Display: LED 0,28” (2x3 dígitos de 7 segmentos)
- Cor LED:
    · Voltímetro: vermelho
    · Amperímetro: azul
- Alimentação: DC 4–30V (recomendado 5V)
- Medição de Tensão: 0–100V DC
- Resolução tensão: 0.1V
- Medição de Corrente: 0–10A DC
- Resolução corrente: 0.1A
- Corrente de funcionamento: <20mA
- Taxa de atualização: 3 vezes/segundo
- Impedância: 100KΩ
- Precisão: ±1%
- Dimensões do furo no painel: 45,5 x 26,5 mm
- Dimensões do módulo: 48 x 29 x 30 mm
- Temperatura de funcionamento: -10 °C a +65 °C

CONTEÚDO DA EMBALAGEM:
- 1 x Medidor Digital de Painel

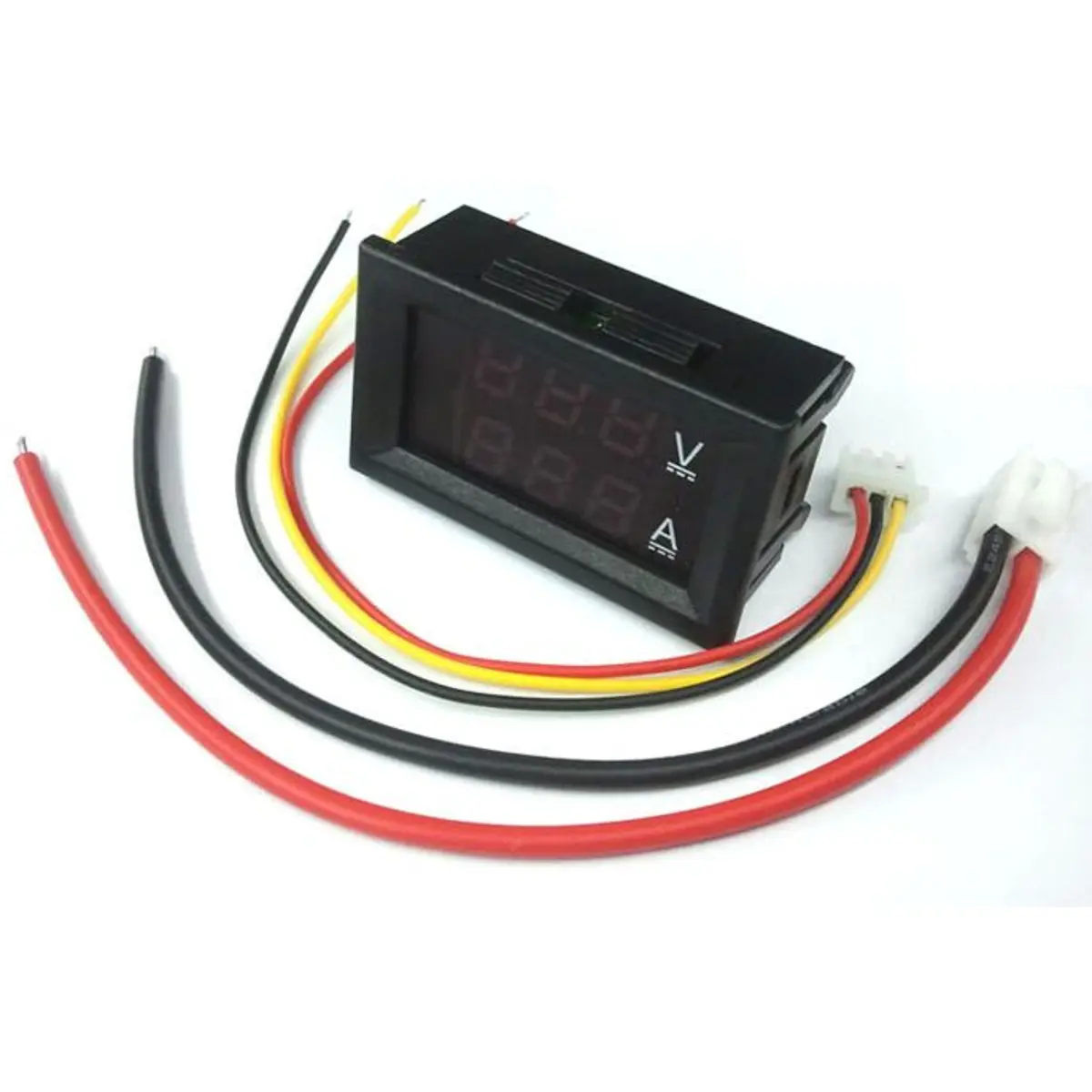

- Fios de ligação (com fichas)

LIGAÇÕES:
- Fio preto grosso: polo negativo da carga (-)
- Fio vermelho grosso: retorno da corrente
- Fio amarelo fino: medição de tensão (+)
- Fio vermelho fino: alimentação do medidor (+)
- Fio preto fino: alimentação do medidor (-)

NOTA:
- Para medições de tensões fora da gama de tensão de alimentação do medidor é necessário usar uma alimentação separada.
