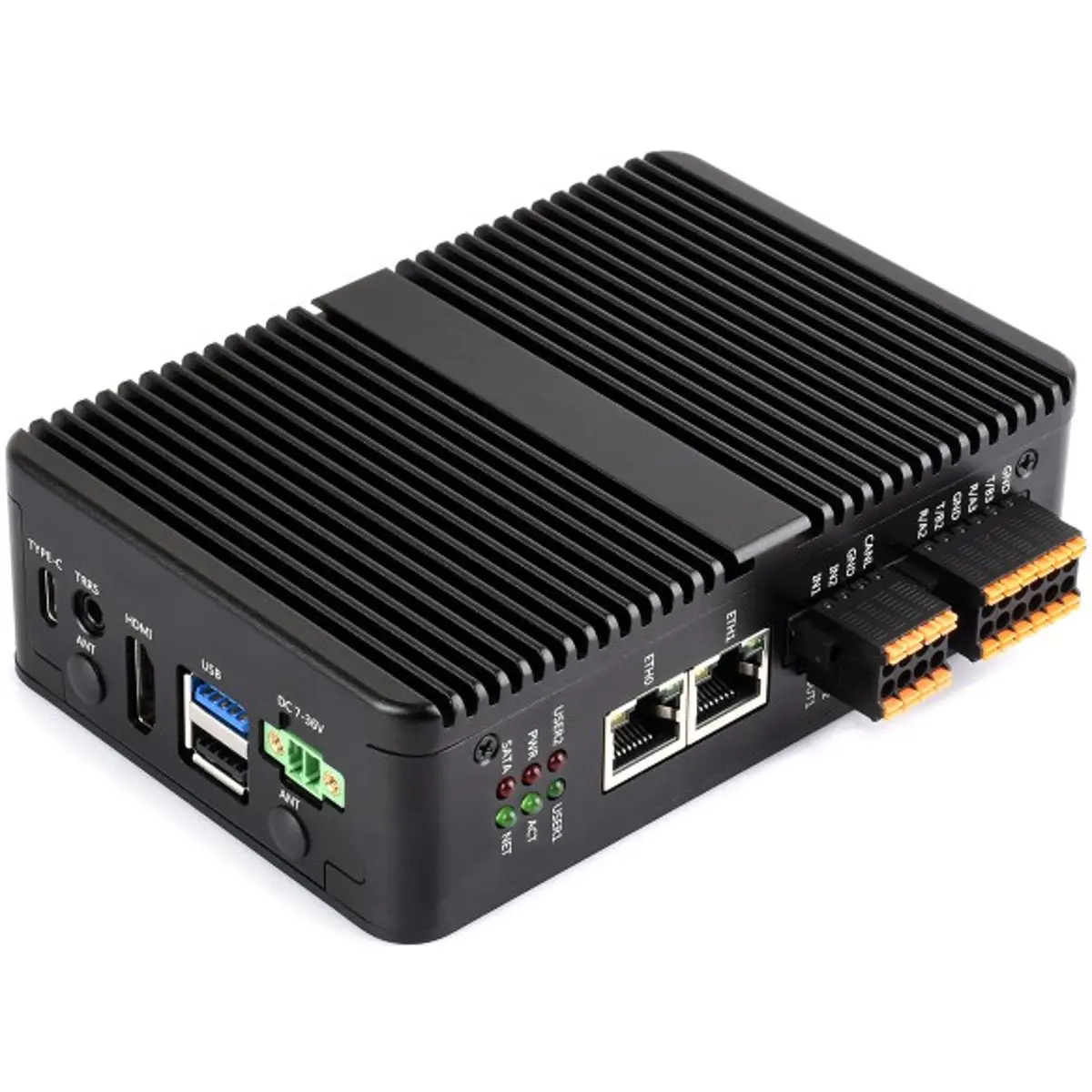

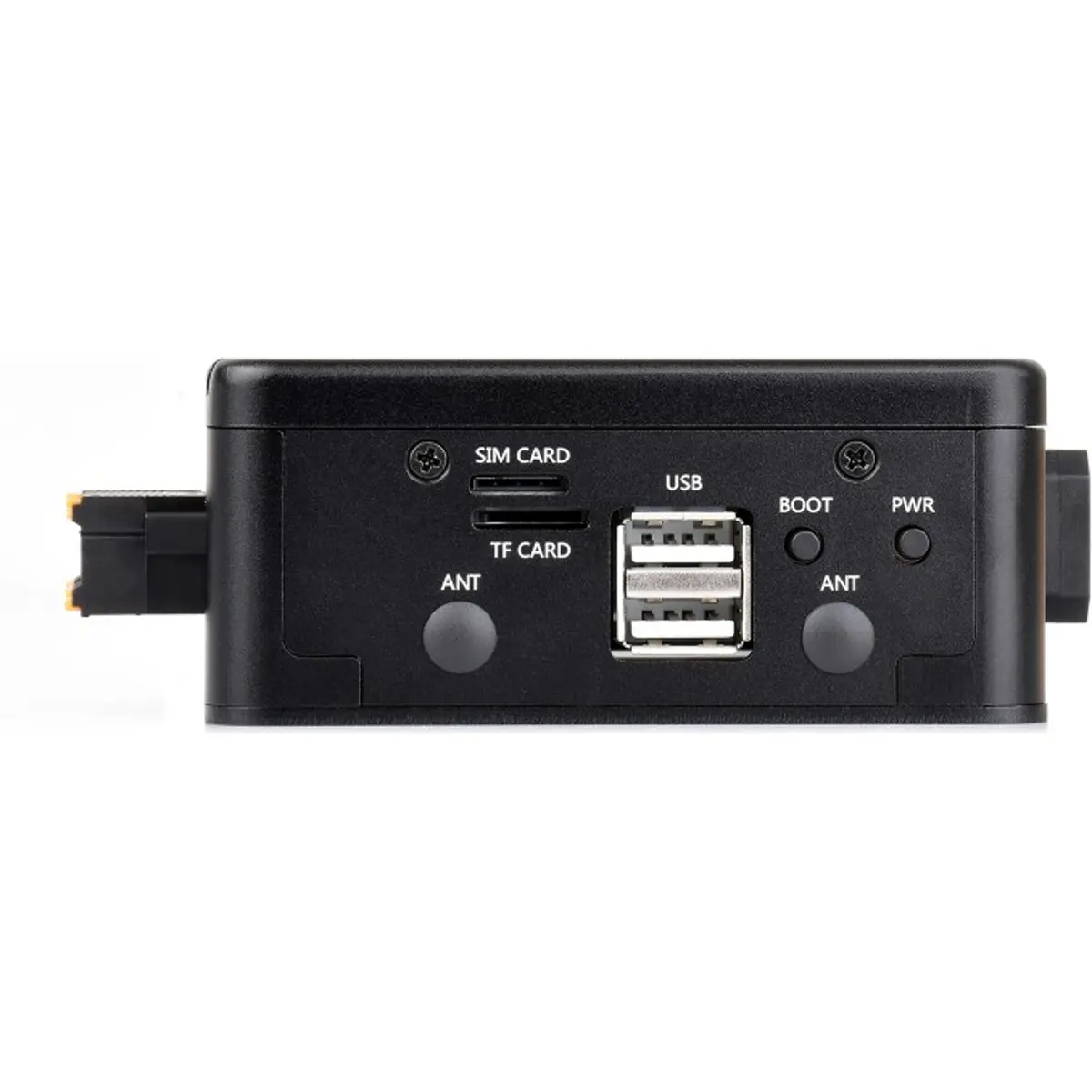

O IPCBOX-CM5-A é um computador industrial de dupla Ethernet desenvolvido para o Raspberry Pi Compute Module 5, ideal para aplicações de automação, comunicação remota, gateways industriais e sistemas edge. Com porta Gigabit, porta 2.5G, suporte para NVMe, módulos 4G/5G, interfaces industriais e caixa em liga de alumínio com dissipação eficiente, oferece uma plataforma robusta, versátil e pronta para integração em ambientes exigentes.
PRINCIPAIS CARACTERÍSTICAS
◆ Desenvolvido para Raspberry Pi Compute Module 5, compatível com versões Lite e eMMC
◆ Dupla ligação Ethernet RJ45, com uma porta Gigabit e uma porta 2.5G
◆ Interface M.2 M Key para SSD NVMe 2230/2242 ou módulos AI compatíveis com PCIe
◆ Interface M.2 B Key para módulos de comunicação 4G/5G
◆ Suporte para saída HDMI 4K
◆ Interfaces industriais integradas, incluindo RS485, CAN, entradas digitais e saídas digitais
◆ Alimentação por terminal de parafuso DC 7V~36V ou por USB-C 5V/5A
◆ Caixa em liga de alumínio com aletas para melhor dissipação térmica
◆ Suporte para montagem em calha DIN e montagem VESA
◆ Ranhura para cartão TF para utilização com versões CM5 Lite sem eMMC
◆ Porta de programação USB-C para gravação e configuração
◆ Inclui buzzer, conector para coluna PH2.0 e jack áudio de 3.5 mm com suporte para microfone
ESPECIFICAÇÕES
• Modelo: IPCBOX-CM5-A (EU)
• SKU: 34121• Marca: Waveshare
• Compatibilidade:
- Módulo principal:
· Raspberry Pi Compute Module 5
- Versões suportadas:
· Compute Module 5 Lite
· Compute Module 5 com eMMC
- Nota:
· Raspberry Pi Compute Module 5 não incluído
• Rede:
- Porta Ethernet 1000M:
· RJ45 10M/100M/1000M
- Porta Ethernet 2500M:
· RJ45 10M/100M/1000M/2500M
• USB:
- USB 3.2 Gen1: 1 porta Type-A, até 5Gbps
- USB 2.0: 3 portas Type-A
- Corrente máxima por grupo USB: Até 2A
• Vídeo:
- Interface HDMI: 1 porta
- Resolução suportada: Saída 4K
• Armazenamento:
- Ranhura TF:
· Para cartões TF com sistema operativo, aplicável apenas a versões CM5 Lite sem eMMC
- M.2 M Key:
· Suporta SSD NVMe 2230/2242
· Suporta módulos AI compatíveis com PCIe
· Interface PCIe Gen2/Gen3 x1
· Suporta arranque a partir de SSD NVMe
· Apenas compatível com SSDs de protocolo NVMe
• Comunicação móvel:
- Interface M.2 B Key:
· Suporta módulos de comunicação 4G/5G
- Ranhura Nano SIM: Incluída
- Módulos recomendados:
· SIM7600G-H-M.2
· SIM8260G-M2
· SIM8262E-M2
- Nota:
· É necessário adquirir separadamente um módulo de comunicação para ativar funções de rede 5G/4G/3G/2G
• Interfaces industriais:
- RS485:
· 4 interfaces RS485 na versão IPCBOX-CM5-A
- CAN:
· 1 interface CAN
· Velocidade até 1Mbps
- Entradas digitais:
· 2 entradas digitais isoladas
· Tensão máxima de entrada: 36V
- Saídas digitais:
· 2 saídas digitais isoladas
· Tipo open-drain
· Tensão máxima de corte: 150V
· Corrente máxima: 500mA
· Resistência de condução: 18Ω
- Jumper 120R:
· Seleção de resistência terminal para RS485 e CAN
• Áudio:
- Jack de 3.5 mm:
· Suporta entrada e saída de áudio
· Suporta microfone
- Conector para coluna:
· PH2.0
· Suporta coluna de 8Ω 5W
- Buzzer:
· 1 canal controlável
• Botões:
- Botão BOOT:
· Permite entrar em modo de gravação ao ser premido antes de ligar a alimentação
- Botão PSW:
· Pressão longa para desligamento forçado
· Pressão curta para ligar ou desligar por software
• Indicadores LED:
- STAT: LED do módulo 4G/5G
- NET: Estado do módulo 4G/5G
- PWR: Alimentação do sistema Raspberry Pi
- ACT: Atividade do Raspberry Pi
- USER1: LED definido pelo utilizador, ligado ao GPIO25, ativo em nível baixo
- USER2: LED definido pelo utilizador, ligado ao GPIO26, ativo em nível baixo
• Interfaces adicionais:
- Porta de programação:
· USB-C para gravação e programação eMMC
- Conector RTC Batt:
· Para ligação de bateria RTC compatível
- EEPROM:
· CAT24C32
· Endereço I2C predefinido: 0x50
- Chip de encriptação:
· ATSHA204
· Endereço I2C: 0x64
- Barramento I2C predefinido:
· I2C1
· SDA: GPIO2
· SCL: GPIO3
- Interfaces MIPI:
· Suporte para DSI ou CSI
· Apenas acessíveis com a caixa desmontada
• Alimentação:
- Terminal de parafuso DC:
· 7V~36V
- USB-C:
· 5V/5A
· Também pode ser usado como interface USB Slave para gravação
• Refrigeração:
- Caixa em liga de alumínio:
· Dissipação térmica de grande área
- Aletas de dissipação:
· Integradas na caixa
- Conector para ventoinha:
· 5V
· 4 pinos JST-SH
· Controlo PWM
• Instalação:
- Montagem em calha DIN: Suportada
- Montagem VESA: Suportada
- Furação VESA: 75.00 × 75.00 mm
- Rosca de montagem: 4 × M4.00
• Dimensões:
- Comprimento: 136.00 mm
- Largura: 92.00 mm
- Altura: 39.50 mm
CONTEÚDO DA EMBALAGEM
• IPCBOX-CM5-A (EU)
• Caixa em liga de alumínio
• Adaptador de alimentação
• Suporte para montagem em calha DIN
NOTAS
• O Raspberry Pi Compute Module 5 não está incluído.
• O módulo de comunicação 4G/5G não está incluído e é necessário para ativar funções de rede móvel.
• O SSD NVMe não está incluído.
• A ranhura TF destina-se a versões Compute Module 5 Lite sem eMMC.
• Para entrar em modo de gravação, deve premir o botão BOOT antes de ligar a alimentação e depois ligar o equipamento ao PC através da porta USB-C.
• Ao usar a porta USB-C para gravação, não devem ser ligados outros dispositivos, pois a alimentação insuficiente pode impedir o reconhecimento do equipamento.
• As interfaces MIPI DSI/CSI existem na placa, mas a caixa não possui recortes para acesso direto; só podem ser usadas com a caixa desmontada.
• Quando são ligados auscultadores ao jack de 3.5 mm, a interface de coluna PH2.0 é silenciada.
