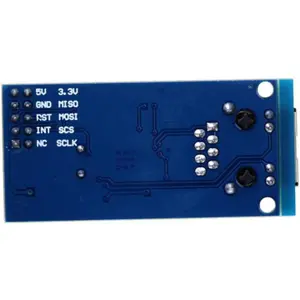

El módulo Ethernet W5500 para arduino permite la conexión física mediante Ethernet basada en el chip W5500, integrando toda la pila de protocolos TCP/IP en hardware, sin necesidad de implementar la pila TCP/IP por software.
Admite tasas de transferencia de 10/100Mbps e incluye modo de suspensión y Wake on LAN, con una memoria caché integrada de 32K para TX/Rx. Admite 8 puertos independientes funcionando simultáneamente, y el módulo acepta alimentación de 3,3V o 5V, facilitando su uso en sistemas con microcontrolador (MCU).
La comunicación entre el módulo y el sistema MCU se realiza mediante el protocolo SPI, con soporte para una frecuencia de reloj SPI de hasta 80MHz, ofreciendo modos de cliente, servidor y UDP para STM32 y microcontroladores de la serie 51.
CARACTERÍSTICAS PRINCIPALES
- Pila TCP/IP totalmente implementada en hardware, sin necesidad de programación adicional
- Admite 8 sockets independientes funcionando simultáneamente
- Modo de suspensión (sleep) y función Wake on LAN (WOL)
- Compatible con sistemas STM32 y microcontroladores de la serie 51, con modos de cliente, servidor y UDP
- Alimentación flexible de 3,3V o 5V, ideal para la integración en sistemas con MCU
- Comunicación mediante SPI de alta velocidad, hasta 80MHz
ESPECIFICACIONES
- Chip: W5500
- Dimensiones: 55mm x 28mm
- Color: Azul
- Tensión de funcionamiento: 3,3V o 5V (los puertos I/O toleran 5V)
- Tasa de transferencia: 10/100Mbps
- Protocolos TCP/IP soportados en hardware:
- TCP
- UDP
- ICMP
- IGMP
- IPv4
- ARP
- PPPoE
- Ethernet
- Puertos (sockets): 8 independientes, con funcionamiento simultáneo
- Memoria interna: 32Kbytes para buffers de TX/Rx
- Capa física Ethernet:
- Capa física Ethernet integrada a 10/100Mbps
- Admite auto-negociación (10/100Base full/half duplex)
- Fragmentación IP: no soportada
- Interfaz de comunicación:
- SPI (modo 0, 3)
- Frecuencia de reloj SPI hasta 80MHz
- Modo de suspensión (power off mode): soportado
- Wake on LAN (network wake): soportado
- Indicadores luminosos: múltiples señales indicadoras (modo full/half duplex, conectividad de red y velocidad de red)
