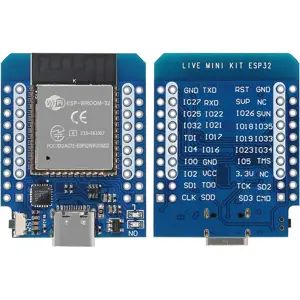

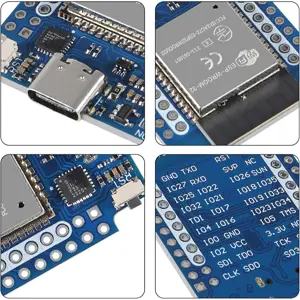

El Mini ESP32 es una placa de desarrollo Wifi Bluetooth IoT basada en el módulo ESP32 WROOM-32, un MCU Wifi-BT-BLE potente y versátil, adecuada para una amplia gama de aplicaciones, desde redes de sensores de bajo consumo hasta tareas más exigentes como codificación de voz, streaming de música y decodificación de MP3.
En su núcleo, el chip ESP32 está diseñado para ser escalable y adaptable, con 2 núcleos de CPU que pueden controlarse o desactivarse individualmente, con una frecuencia de reloj ajustable entre 80 MHz y 240 MHz. Es compatible con Arduino, pudiendo programarse mediante el Arduino IDE, y admite actualización OTA (Over-The-Air).
Con un diseño de pines similar al ESP8266-12F, es compatible con la mayoría de los accesorios existentes para esta gama.
Este módulo integra un conjunto rico de periféricos, incluyendo sensores capacitivos de toque, sensor de Hall, amplificadores de señal de bajo ruido, interfaz para tarjeta SD, Ethernet, SDIO/SPI de alta velocidad, UART e I²C.
A través de Bluetooth es posible conectar dispositivos móviles y difundir beacons de baja energía (BLE), mientras que el Wi-Fi permite un alcance físico ampliado y conexión directa a internet mediante router. Ideal para aplicaciones wearable o alimentadas por batería, el chip ESP32 consume menos de 5µA en reposo, y además admite tasas de datos de hasta 150 Mbps y una potencia de salida de 22 dBm en el amplificador de potencia (PA), para el mayor alcance físico posible.
ESPECIFICACIONES
- Alimentación:
- Tensión de alimentación (USB): 5V DC
- Tensión de entrada/salida: 3.3V DC
- Corriente de funcionamiento: mín. 500mA
- Fuente de alimentación on-board: switching, 5V 1A
- Memoria:
- RAM: 512kB
- Memoria Flash: 4 MB
- Entradas/Salidas:
- Pines E/S: 34
- Todos los pines E/S admiten interrupción, PWM, I²C y 1-Wire (excepto D0)
- Corriente máxima por pin GPIO: 40mA
- Canales ADC: 18
- Resolución ADC: 12 bits
- Canales DAC: 2
- Resolución DAC: 8 bits
- Comunicaciones:
- Interfaces de comunicación: SPI, I²C, CAN, UART
- Protocolo Wi-Fi: 802.11 b/g/n
- Frecuencia: 2.4 GHz
- Potencia de salida: 16.5 dBm
- Sensibilidad: -98 dBm
- Antena: PCB integrada
- Interfaz USB-C vía CP2104
- Características físicas:
- Tipo de montaje: montaje en superficie (SMD)
- Temperatura de funcionamiento: -40°C ~ 85°C
NOTAS
- El chip Wroom y Espressif utilizan el mismo microcontrolador, la misma memoria y los mismos periféricos, no existiendo diferencias a nivel de bibliotecas o de programación.
- Aplicaciones recomendadas: hub de sensores IoT de bajo consumo, automatización residencial, grabador IoT de bajo consumo, redes en malla (mesh), streaming de vídeo de cámara, control industrial inalámbrico, dispositivos OTT TV box/set-top box, monitor de bebé, toma inteligente, redes de sensores, juguetes Wi-Fi (contadores, juguetes, dispositivos anti-pérdida), productos electrónicos wearable, dispositivos de reconocimiento de voz por Wi-Fi y dispositivos de localización por Wi-Fi
