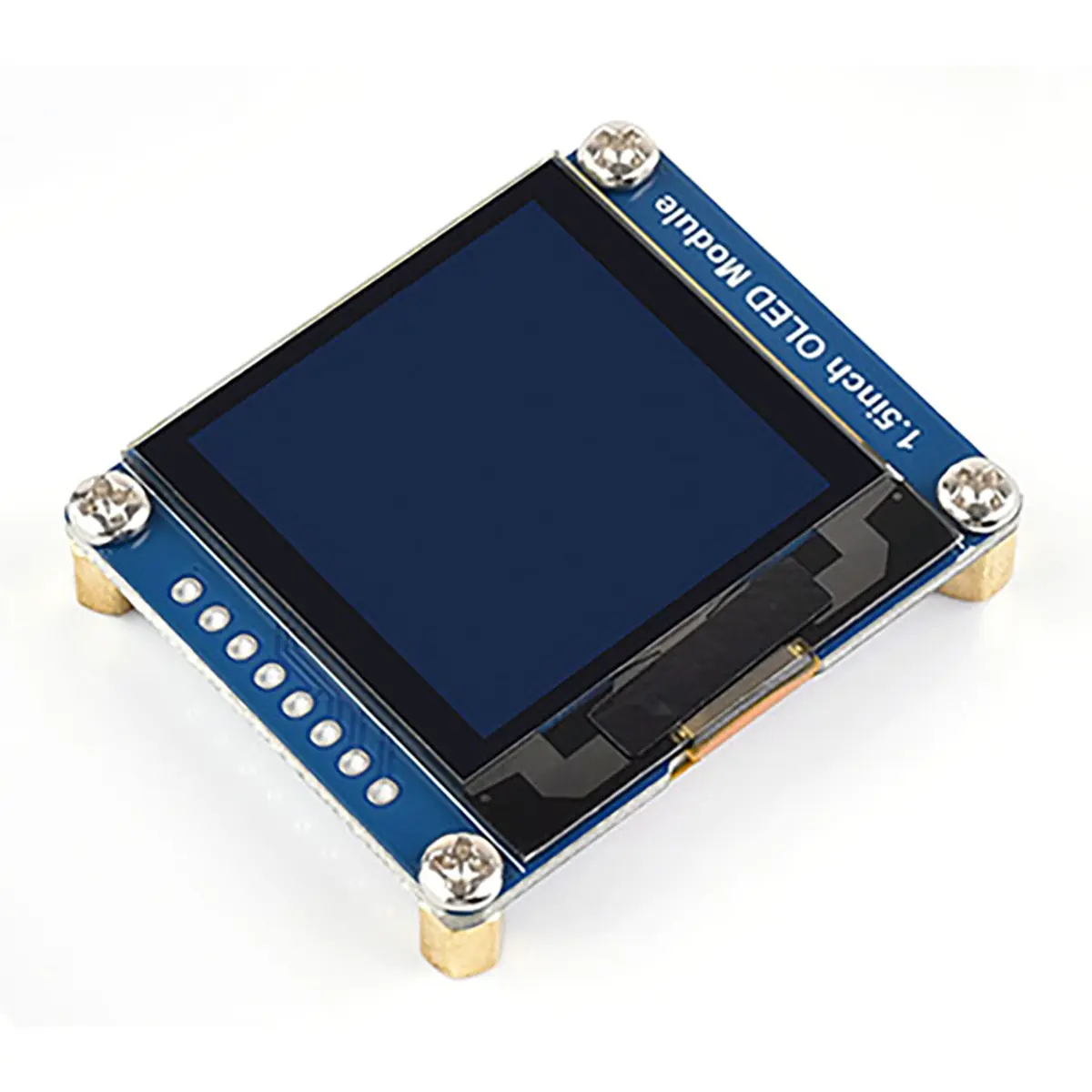

O Display OLED 1.5" 128x128 de Waveshare é un módulo compacto y versátil, ideal para proyectos de electrónica, creación de prototipos, interfaces gráficas y sistemas embebidos. Con controlador SSD1327 integrado, soporte para comunicación SPI de 4 hilos o I2C y compatibilidad con 3.3V y 5V, ofrece una solución práctica para la integración con Raspberry Pi, Arduino, STM32 y otras plataformas de desarrollo.

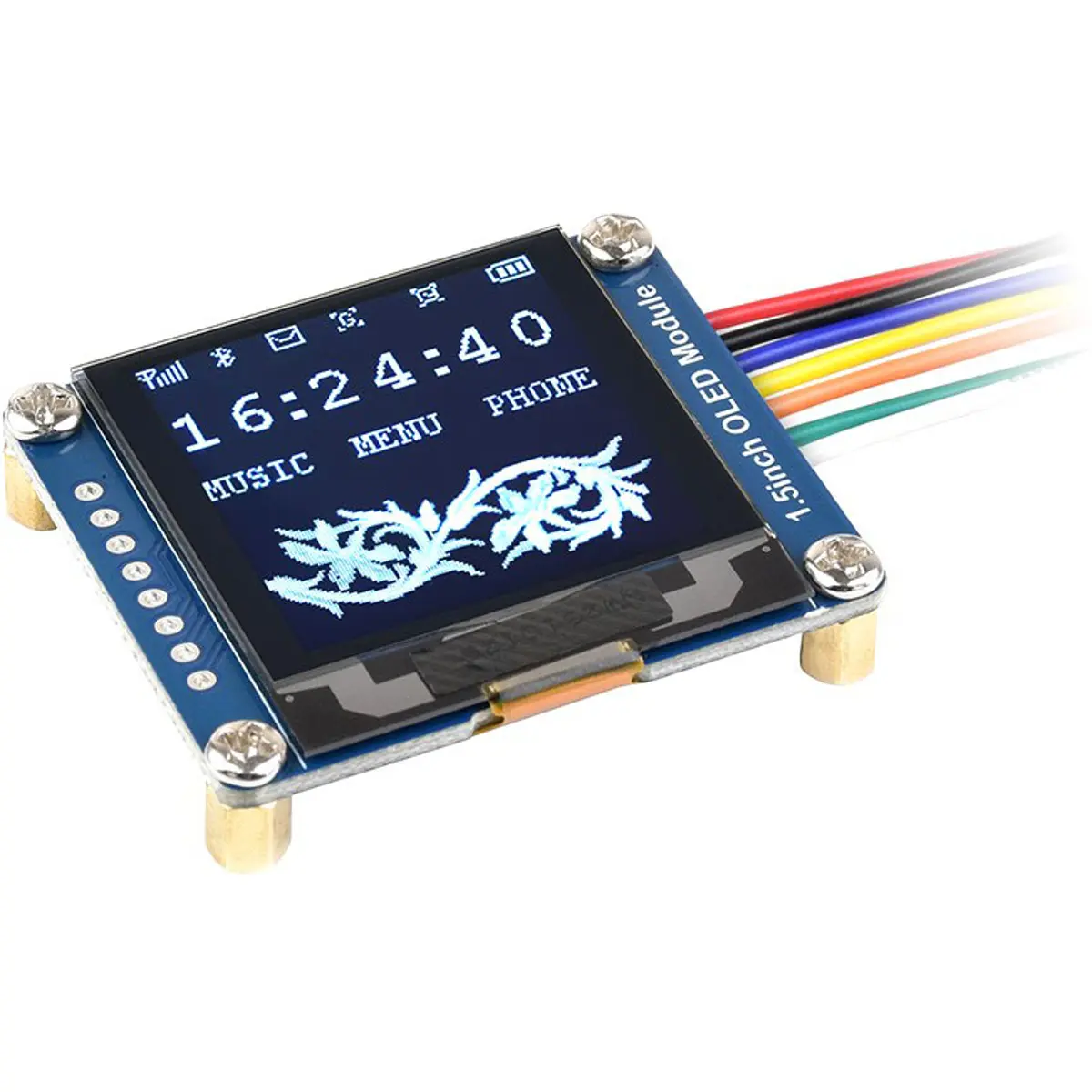

Con una resolución de 128 × 128 píxeles y 16 niveles de gris, este módulo permite mostrar texto, gráficos sencillos, imágenes e indicadores de estado con buena definición en un formato reducido. Incluye además un convertidor de nivel de tensión integrado y recursos de desarrollo proporcionados por Waveshare, lo que facilita la implementación en distintos entornos de hardware y software.
PRINCIPALES CARACTERÍSTICAS
◆ Display OLED de 1.5" con resolución de 128 × 128 píxeles
◆ Controlador SSD1327 integrado
◆ Soporte para comunicación SPI de 4 hilos e I2C
◆ Compatible con niveles lógicos y alimentación de 3.3V y 5V
◆ Presentación en 16 niveles de gris
◆ Marco ultrafino y formato compacto para una integración sencilla
◆ Convertidor de nivel de tensión integrado
◆ Compatible con Raspberry Pi, Arduino y STM32
◆ Recursos de desarrollo disponibles, incluidos ejemplos de código
◆ Adecuado para interfaces gráficas, instrumentación, sistemas embebidos y proyectos DIY

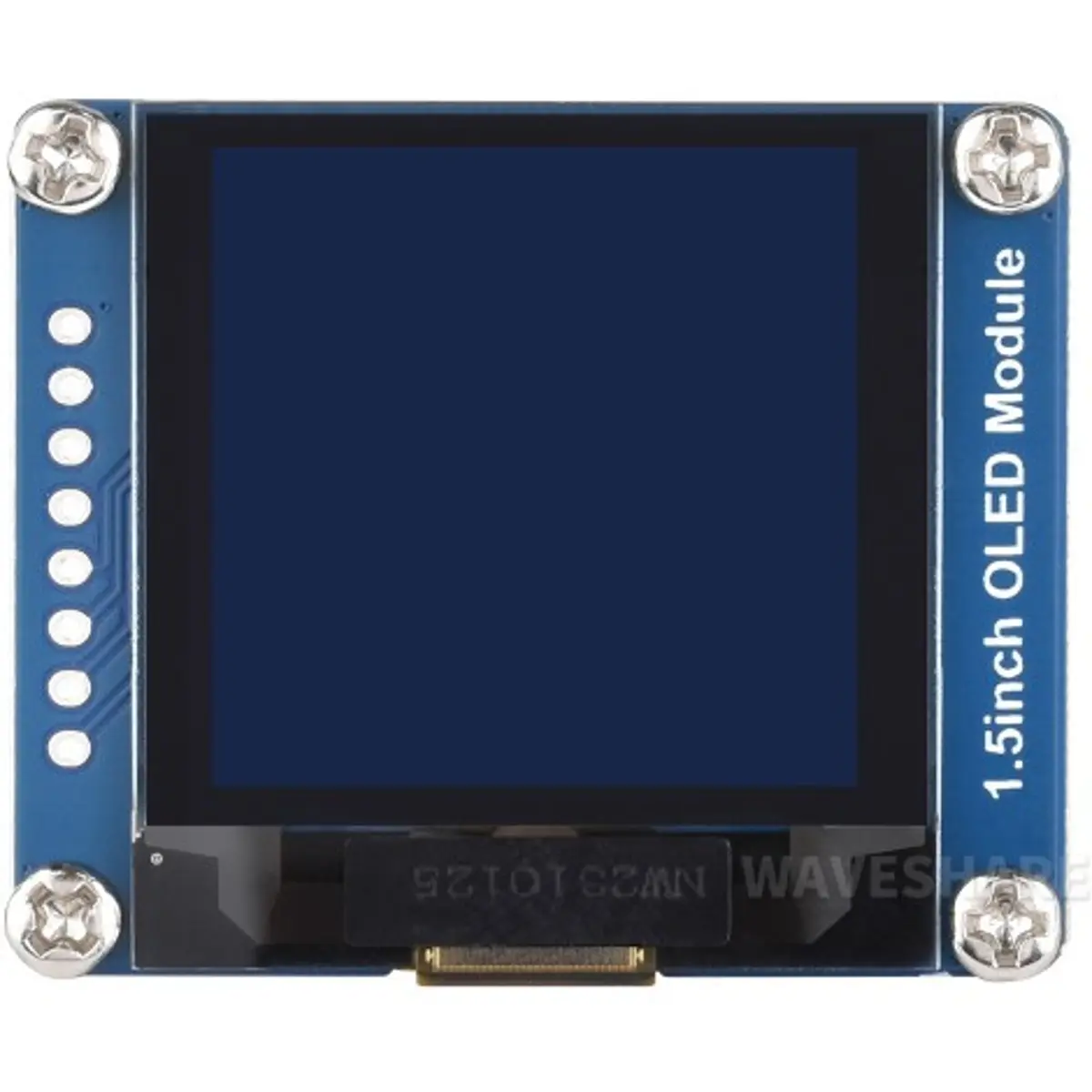

ESPECIFICACIONES
• Tipo de display: OLED
• Tamaño del display: 1.5"
• Resolución: 128 × 128 píxeles
• Controlador: SSD1327
• Escala de grises: 16 niveles
• Interfaz de comunicación:
- SPI de 4 hilos
- I2C
• Tensión de funcionamiento:
- 3.3V
- 5V
• Área visible: 26.86 × 26.86 mm
• Tamaño del píxel: 0.185 × 0.185 mm
• Dimensiones del módulo: 44.5 × 37.0 mm
• Configuración de comunicación:
- SPI de 4 hilos:
· Configuración de fábrica
· BS1 y BS2 conectados a 0 / GND
· DIN conectado a MOSI
· CLK conectado a SCK
· CS usado para la selección de chip
· DC usado para la selección de datos/comando
- I2C:
· BS1 y BS2 conectados a 1 / VCC
· DIN conectado a SDA
· CLK conectado a SCL
· CS y DC no conectados
· Dirección I2C predefinida: 0x3D
· Dirección alternativa: 0x3C

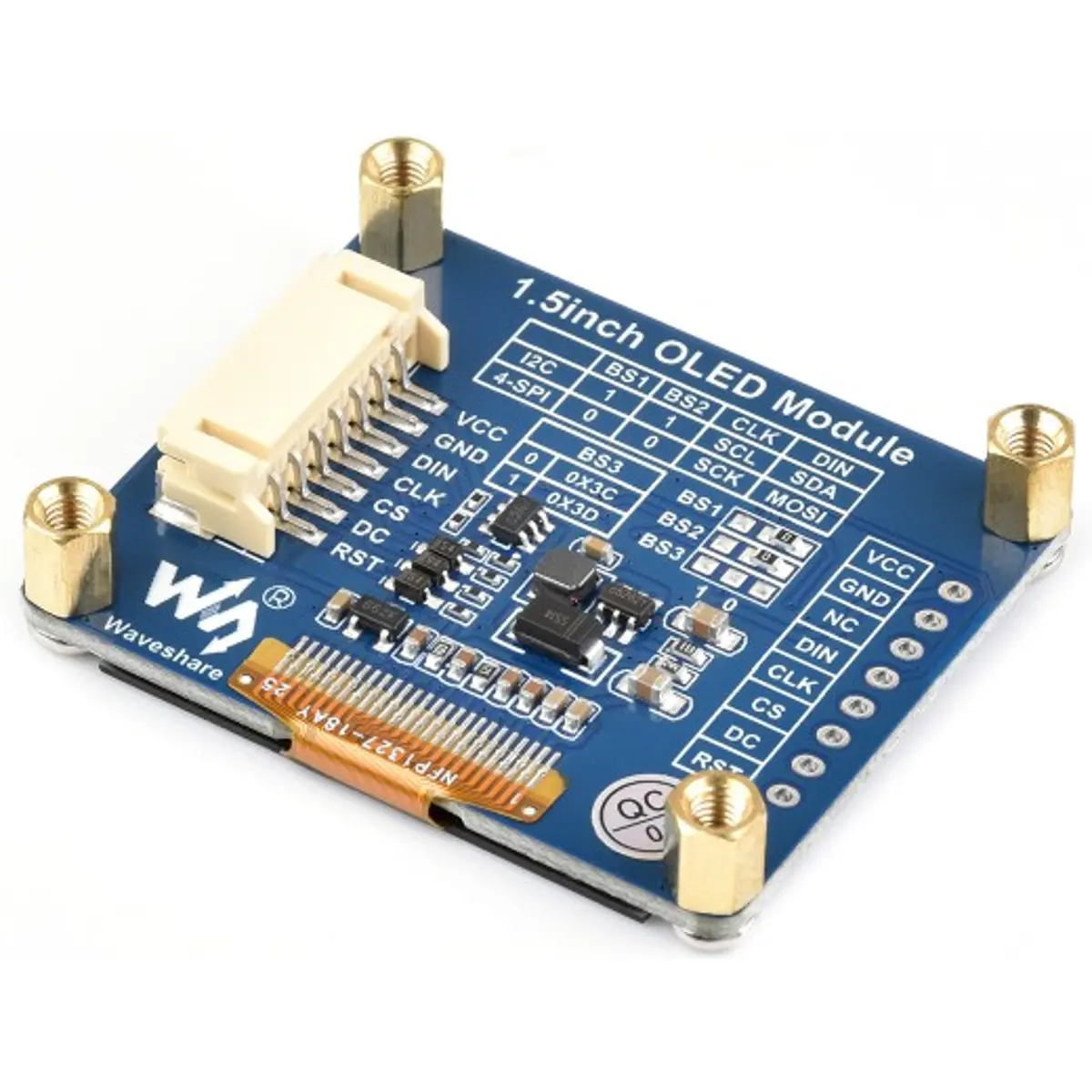

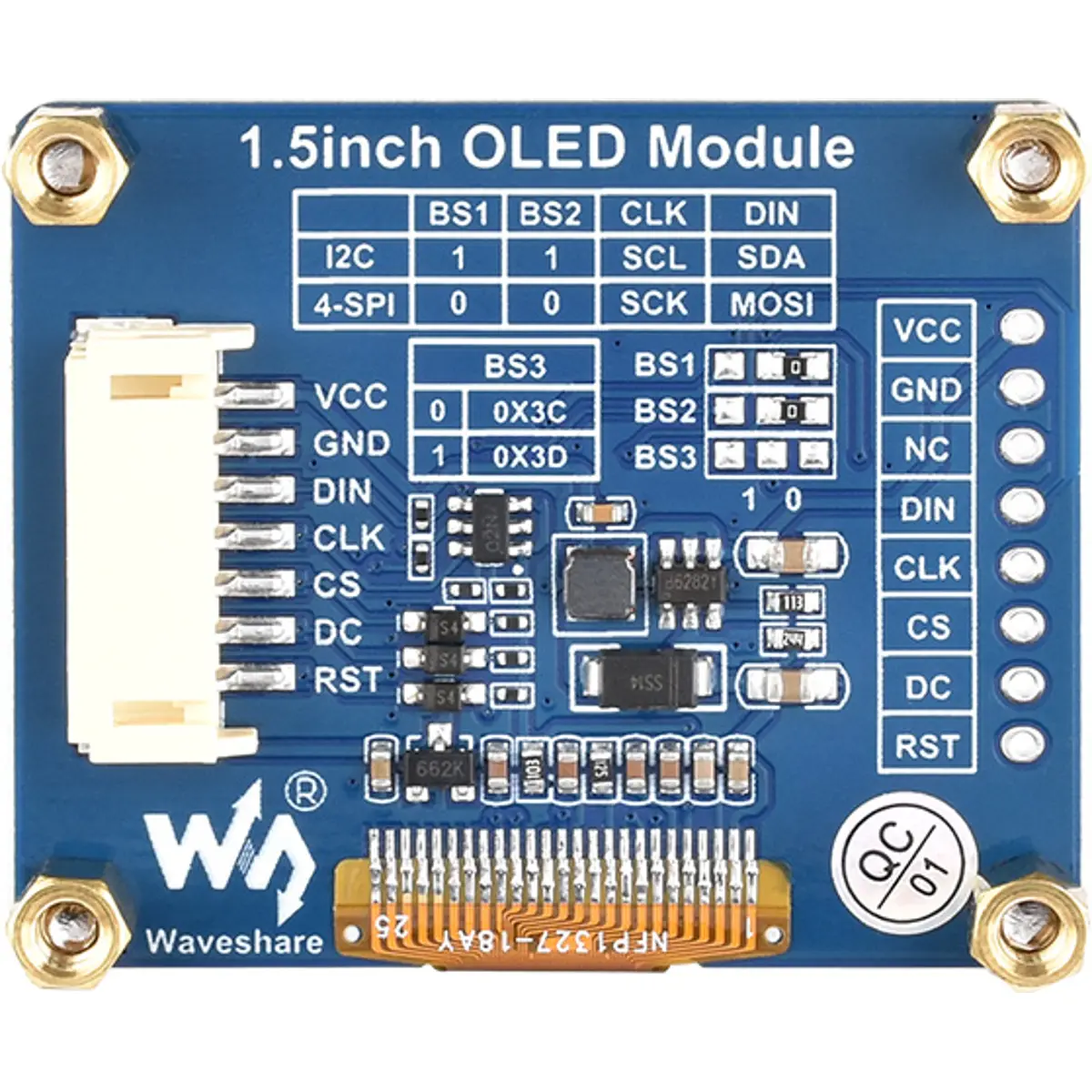

• Pinout:
- VCC: Alimentación 3.3V / 5V
- GND: Masa
- DIN: Entrada de datos
- CLK: Señal de reloj
- CS: Selección de chip, activo a nivel bajo
- DC: Selección de datos/comando
- RST: Reposición, activo a nivel bajo
• Plataformas compatibles:
- Raspberry Pi
- Arduino
- STM32
• Ejemplos de software disponibles:
- C
- Python
- Arduino IDE
- STM32CubeIDE
NOTAS
◆ El módulo utiliza SPI de 4 hilos por defecto.
◆ Para usar el modo I2C, es necesario cambiar la configuración por soldadura en los puntos BS1 y BS2.
◆ En modo I2C, la dirección puede configurarse entre 0x3D y 0x3C mediante la configuración BS3.
◆ En comunicación serie, los datos del OLED no pueden ser leídos por el controlador.
