Sensor láser digital compacto para deteção de obstáculos entre 1 y 80 cm, con alcance máximo de hasta 150 cm (en condiciones ideales). Ideal para proyectos de robótica y automatización.
Con modulación a 180 kHz, circuito boost integrado, LEDs de estado y salida digital, permite una integración sencilla y fiable en plataformas como Arduino, Raspberry Pi Pico y STM32. Ideal para proyectos de robótica y automatización.
PRINCIPALES CARACTERÍSTICAS
◆ Sensor láser digital para detección de obstáculos a corta distancia;
◆ Alcance típico de 0.8 m y distancia máxima de detección de hasta 1.5 m;
◆ Salida digital DOUT, que facilita la conexión directa a microcontroladores;
◆ Compatible con Arduino, Raspberry Pi Pico, STM32 y otros módulos de desarrollo;
◆ Circuito boost integrado basado en el chip PT1301;
◆ Emisor con luz de 650 nm y receptor para luz visible modulada entre 650 y 950 nm;
◆ Modulación a 180 kHz para reducir la influencia de la luz ambiente en la detección;
◆ Dos LEDs de estado para indicar alimentación y detección;
◆ Conectores goldpin soldados con paso de 2.54 mm;
◆ Incluye cables de conexión con terminales hembra;
◆ Adecuado para robots inteligentes, vehículos con desvío de obstáculos y sistemas de conteo de objetos en líneas de transporte.
ESPECIFICACIONES
• Marca: Waveshare
• Modelo: Laser Sensor
• SKU: 9524
• Tipo de sensor: Sensor láser digital de detección de obstáculos
• Función: Detección de presencia/obstáculos
• Salida: Digital
• Interfaz: Digital I/O
• Chip boost: PT1301
• Distancia de detección:
- Efectiva/típica: 0.01 a 0.8 m (1-80cm)
- Máxima: 1.5 m
• Longitud de onda emitida: 650 nm
• Longitud de onda recibida: 650 a 950 nm
• Frecuencia de modulación: 180 kHz
• Corriente de funcionamiento: Aproximadamente 40 mA a 3.3 V
• Tensión de alimentación: 2.5 V a 5.0 V DC
• LEDs de estado:
- Alimentación
- Detección de objeto
• Conectores: soldados
• Paso de los conectores: 2.54 mm

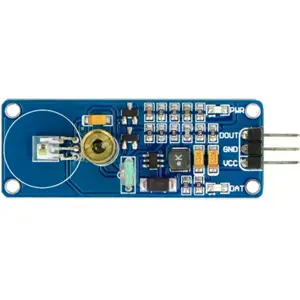

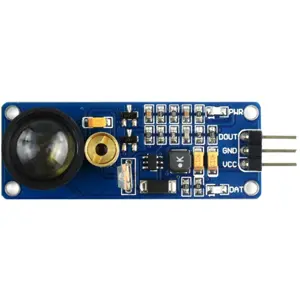

• Conexiones:
- VCC: Alimentación 2.5 V a 5.0 V
- GND: Masa de la alimentación
- DOUT: Salida digital
· Estado 'HIGH': objeto detectado dentro del alcance
• Conexiones con Raspberry Pi Pico:
- VCC: 3.3 V
- GND: GND
- DOUT: GP22
• Conexiones con Arduino UNO:
- VCC: 5 V
- GND: GND
- DOUT: D2
• Conexiones con STM32F103RB:
- VCC: 3.3 V
- GND: GND
- DOUT: PA4
• Aplicaciones:
- Detección de obstáculos
- Conteo en tuberías
- Robots inteligentes
- Vehículos robóticos con desvío de obstáculos
- Proyectos con Arduino, Raspberry Pi y STM32

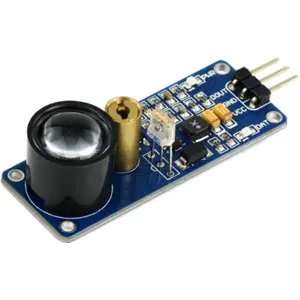

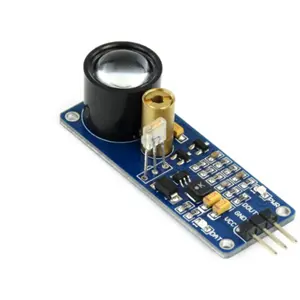

• Dimensiones del módulo: 53 x 18 mm
• Diámetro de los orificios de montaje: 2.0 mm
• Dimensiones del embalaje:
- Anchura: 6 cm
- Altura: 12 cm
- Profundidad: 1 cm
• Peso del embalaje: 0.006 kg
• Origen: China
CONTENIDO DEL EMBALAJE

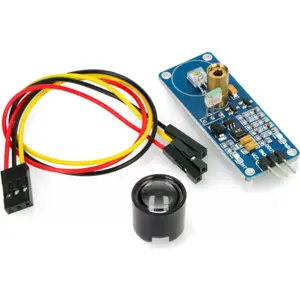

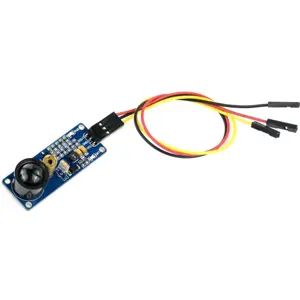

• 1 x Sensor láser digital Waveshare 9524
• Cables de conexión con terminales hembra
NOTAS
◆ Este sensor no es adecuado para medición de distancia; se destina únicamente a la detección de obstáculos.
◆ El módulo no proporciona salida analógica, solo salida digital con estados lógicos 0/1.
◆ Durante el uso, evite tocar los componentes del módulo cuando esté alimentado.
◆ La luz láser puede ser perjudicial para los ojos. No apunte el haz directamente a los ojos de personas o animales.
⫸ Información adicional (en el sitio web de Waveshare)
