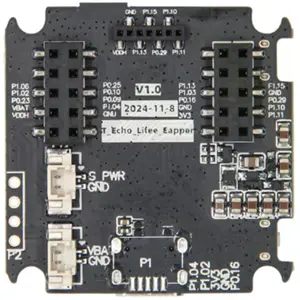

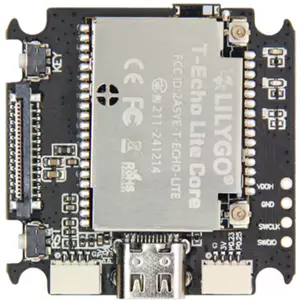

El T-Echo-Lite (Versión 868MHz sin carcasa) es un módulo de desarrollo ultra compacto y versátil, concebido para soluciones de comunicación de largo alcance y bajo consumo. Basado en el potente microcontrolador nRF52840, este módulo integra capacidades avanzadas de radio LoRa, posicionamiento GNSS y sensores inerciales en un formato minimalista. Es la solución ideal para integradores y programadores que buscan una base tecnológica robusta para proyectos personalizados donde el espacio y la eficiencia energética son críticos.
PRINCIPALES CARACTERÍSTICAS
✅ Microcontrolador nRF52840 de alto rendimiento
✅ Comunicación LoRa de largo alcance mediante el chip SX1262 (868MHz)
✅ Sistema de posicionamiento global GNSS integrado (L76K)
✅ Unidad de Medición Inercial (IMU) de 9 ejes (ICM20948)
✅ Expansión de memoria Flash externa de 4MB (32Mbit)
✅ Soporte para periféricos de audio e interfaz táctil mediante KeyShield
✅ Motor de vibración háptica y retroiluminación LED integrados
✅ Totalmente compatible con ecosistemas de código abierto y bibliotecas Arduino
ESPECIFICACIONES
• Unidad de Procesamiento (MCU)
⠀- Chip
⠀⠀· nRF52840
⠀- Memoria Interna
⠀⠀· RAM: 256kB
⠀⠀· FLASH: 1MB
• Comunicación Inalámbrica (LoRa)
⠀- Módulo de Radio
⠀⠀· S62F (Chip SX1262)
⠀- Frecuencia
⠀⠀· 868MHz
⠀- Protocolo de Bus
⠀⠀· SPI
⠀- Protocolo de Bus
⠀⠀· UART
• Sensores y Memoria Adicional
⠀- Unidad de Medición Inercial (IMU)
⠀⠀· ICM20948 (Bus I2C)
⠀- Flash Externa
⠀⠀· ZD25WQ32CEIGR (4MB mediante SPI)
• Interfaz y Periféricos (KeyShield)
⠀- Gestión de Teclado
⠀⠀· Chip TCA8418 (Bus I2C)
⠀- Audio (Codec)
⠀⠀· ES8311 (Buses I2C e I2S)
⠀⠀- Feedback e Iluminación
⠀⠀· Driver de Vibración: AW86224
⠀⠀· Driver de Retroiluminación: AW21009QNR
NOTAS
•
Configuración de Hardware y Montaje⠀- Esta variante específica [H747-01] se suministra estrictamente como un módulo electrónico. se suministra como un módulo de placa expuesta.
No incluye pantalla, batería ni carcasa (shell/case). Es imprescindible conectar una antena compatible de 868MHz al conector IPEX antes de alimentar el dispositivo. La activación de la radio LoRa sin antena provocará daños permanentes en el chip SX1262.
•
Requisitos de Alimentación⠀- El módulo puede alimentarse mediante USB-C o a través de una batería de Litio (3.7V). Dada la naturaleza expuesta de la placa, debe asegurarse de que la batería y las conexiones estén debidamente aisladas para evitar cortocircuitos con los componentes de superficie.
•
Entorno de Desarrollo⠀- Basado en el MCU nRF52840, el dispositivo requiere la instalación de controladores específicos y soporte para placas nRF52 en Arduino IDE o VS Code (PlatformIO). Deben instalarse las bibliotecas RadioLib, TinyGPSPlus y Adafruit_BusIO para garantizar la funcionalidad total de los periféricos integrados según lo documentado en el repositorio oficial.
•
Precauciones de Manipulación⠀- Al tratarse de un módulo sin carcasa (shell), el usuario debe evitar la manipulación en superficies conductoras o en entornos con alta electricidad estática. Se recomienda comprobar el mapa de pines (pinout) oficial en el repositorio de GitHub de LilyGO antes de cualquier soldadura o ampliación de hardware.
•
Funciones de Audio e Interfaz⠀- Aunque es compacto, el módulo incluye soporte para audio I2S y gestión de teclado mediante KeyShield. La integración de estos periféricos exige la configuración correcta del bus I2C, utilizando las direcciones de los chips TCA8418 (teclado) y ES8311 (audio) definidas en el firmware de fábrica.
Enlaces útiles: Repositorio oficial
Github de T-Echo LiteInformación adicional
en el sitio web de LILYGO
Proyectos y firmware compatibles:
Meshtastic (proyecto oficial):
https://meshtastic.org/Flasher Meshtastic (oficial):
https://flasher.meshtastic.org/
MeshCore (proyecto oficial):
https://meshcore.io/Flasher MeshCore (oficial):
https://flasher.meshcore.io/Comunidades y recursos en portugués:
MeshCore Portugal:
https://meshcore.pt/Comunidad Meshtastic Portugal:
http://meshtastic.pt/
