O MT-4109 da Pro’sKit é um testador profissional de RCD (dispositivos diferenciais) e resistência de loop, concebido para técnicos e eletricistas que necessitam de medições rápidas, fiáveis e completas em instalações elétricas. Compacto, robusto e fácil de utilizar, integra múltiplas funções essenciais num único equipamento portátil, tornando-se uma ferramenta indispensável para diagnóstico, inspeção e manutenção elétrica.

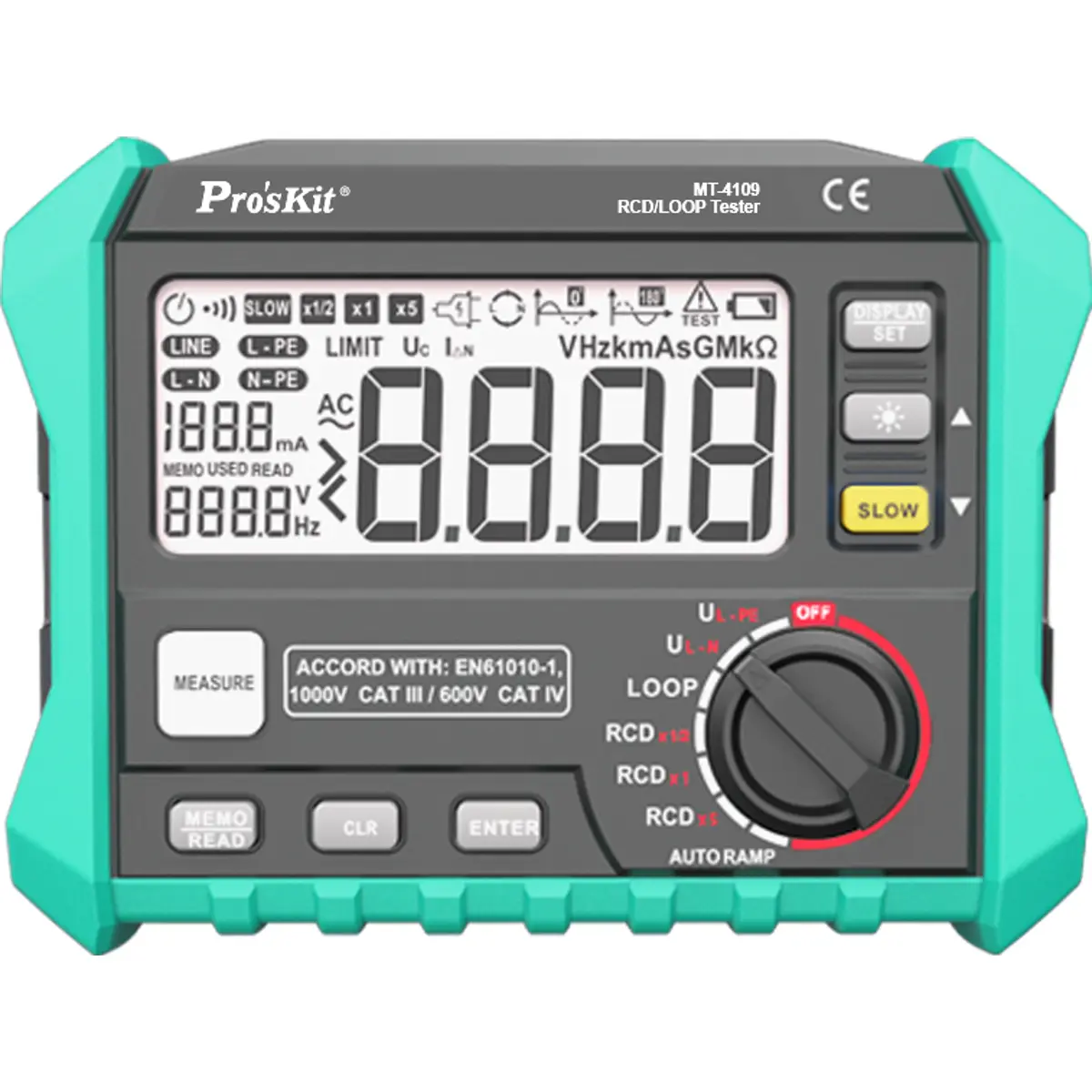

Este equipamento permite analisar o comportamento dos dispositivos diferenciais, verificar a impedância do loop e medir parâmetros elétricos críticos com elevada precisão, garantindo maior segurança e conformidade nas instalações. A sua construção robusta, aliada a uma interface intuitiva e visor LCD retroiluminado de grandes dimensões, facilita a utilização tanto em campo como em ambientes industriais exigentes.
PRINCIPAIS CARACTERÍSTICAS
◆ Medição de corrente de disparo (RCD)
◆ Medição de tempo de disparo
◆ Medição de tensão de contacto (Uc)
◆ Medição de resistência de loop (RL)
◆ Medição de tensão AC até 440V
◆ Medição de frequência (45Hz a 65Hz)
◆ Multiplicadores de corrente de teste: x0.5, x1 e x5
◆ Vários níveis de corrente de teste: 10, 30, 100, 300 e 500 mA
◆ Teste automático de corrente (modo AUTORAMP)
◆ Medição de tensão fase-terra (L-PE) e fase-neutro (L-N)
◆ Armazenamento interno até 1000 medições

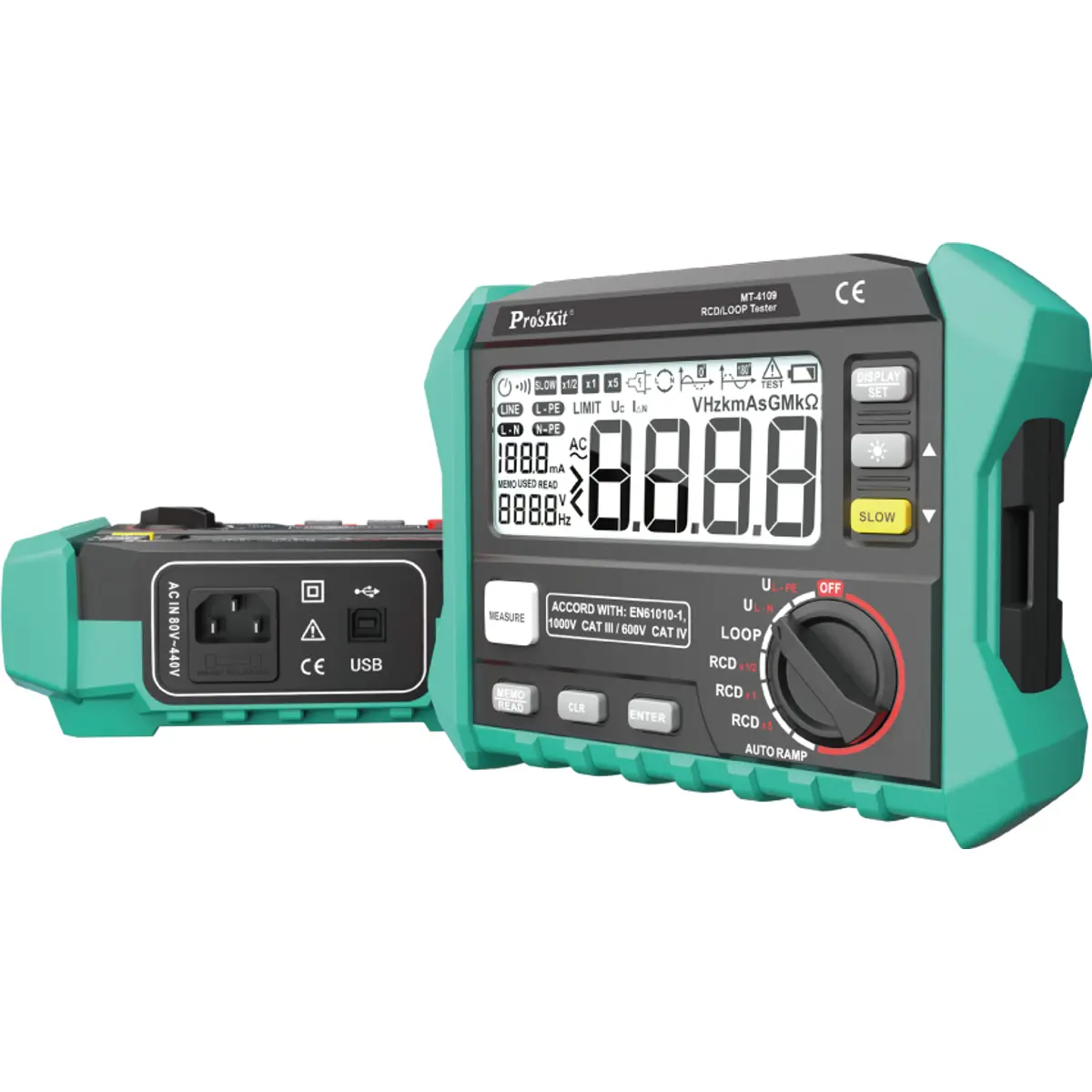

◆ Interface USB para ligação a PC e transferência de dados
◆ Seleção automática de gama
◆ Alarme acústico para valores fora dos limites definidos
◆ Display LCD retroiluminado de alta visibilidade
◆ Modo SLOW para teste de RCD com atraso

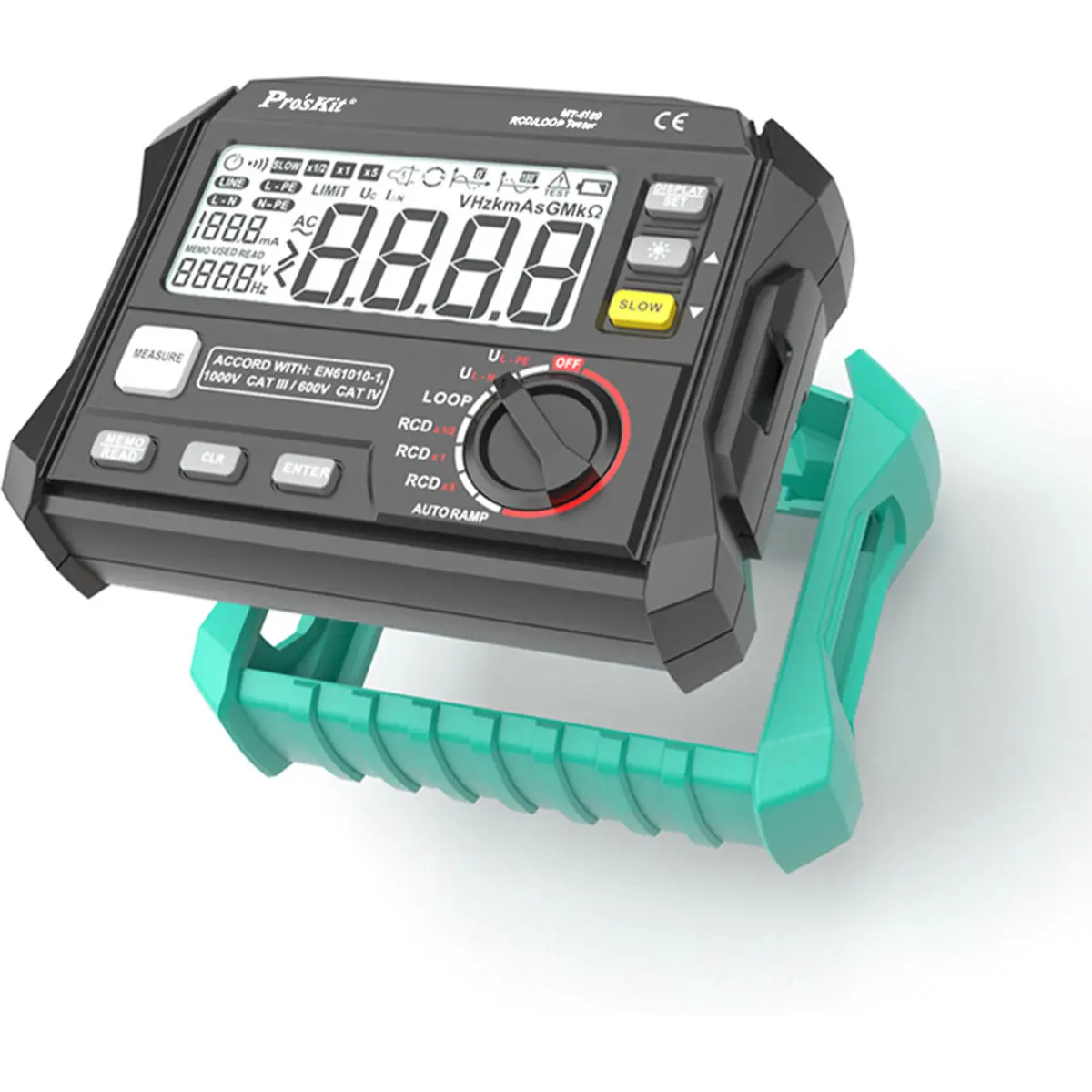

◆ Estrutura robusta com proteção adequada para uso intensivo
ESPECIFICAÇÕES
• Tensão AC
- Intervalo: 0 – 440 V
- Precisão: ±(3% + 3 dígitos)
- Resolução: 1 V
• Frequência
- Intervalo: 45 – 65 Hz
- Precisão: ±1 Hz
- Resolução: 1 Hz
• Tensão de contacto (Uc)
- Intervalo:
· 0 – 9.9 V
· 10.0 – 99.9 V
- Precisão: ±(10% + 2 dígitos)
- Resolução: 0.01 V / 0.1 V
• Resistência de loop (RL)
- Intervalo: 0.1 – 2000 Ω
- Precisão: ±(10% + 5 dígitos)
- Resolução: 0.1 / 1 Ω
• Tempo de disparo
- x1: até 300 ms (500 ms modo lento)
- x5: até 40 ms (150 ms modo lento)
- Precisão: ±3 ms
- Resolução: 0.1 ms
• Corrente de disparo
- Intervalo: 0.2 – 1.1 IΔn
- Precisão: ±0.1 IΔn
• Corrente de teste
- Níveis: 10 / 30 / 100 / 300 / 500 mA
- Multiplicadores: x0.5 / x1 / x5
• Ângulo de disparo: 0° / 180°
• Memória: Capacidade: até 1000 registos
• Interface: USB 2.0 para comunicação com PC
• Alimentação: 6 × pilhas AA (1.5V)
• Consumo: Aproximadamente 100 mW
• Condições de operação
- Temperatura: 0 °C a 40 °C
- Humidade: < 80%
• Condições de armazenamento
- Temperatura: -20 °C a 70 °C
- Humidade: < 85%
• Altitude máxima: Operação e armazenamento: até 2000 m
• Segurança
- Norma: IEC/EN 61010-1
- Categoria: CAT III 1000V / CAT IV 600V
• Dimensões: Aproximadamente: 188 × 145 × 73 mm
• Peso: Aproximadamente 700 g (sem pilhas)

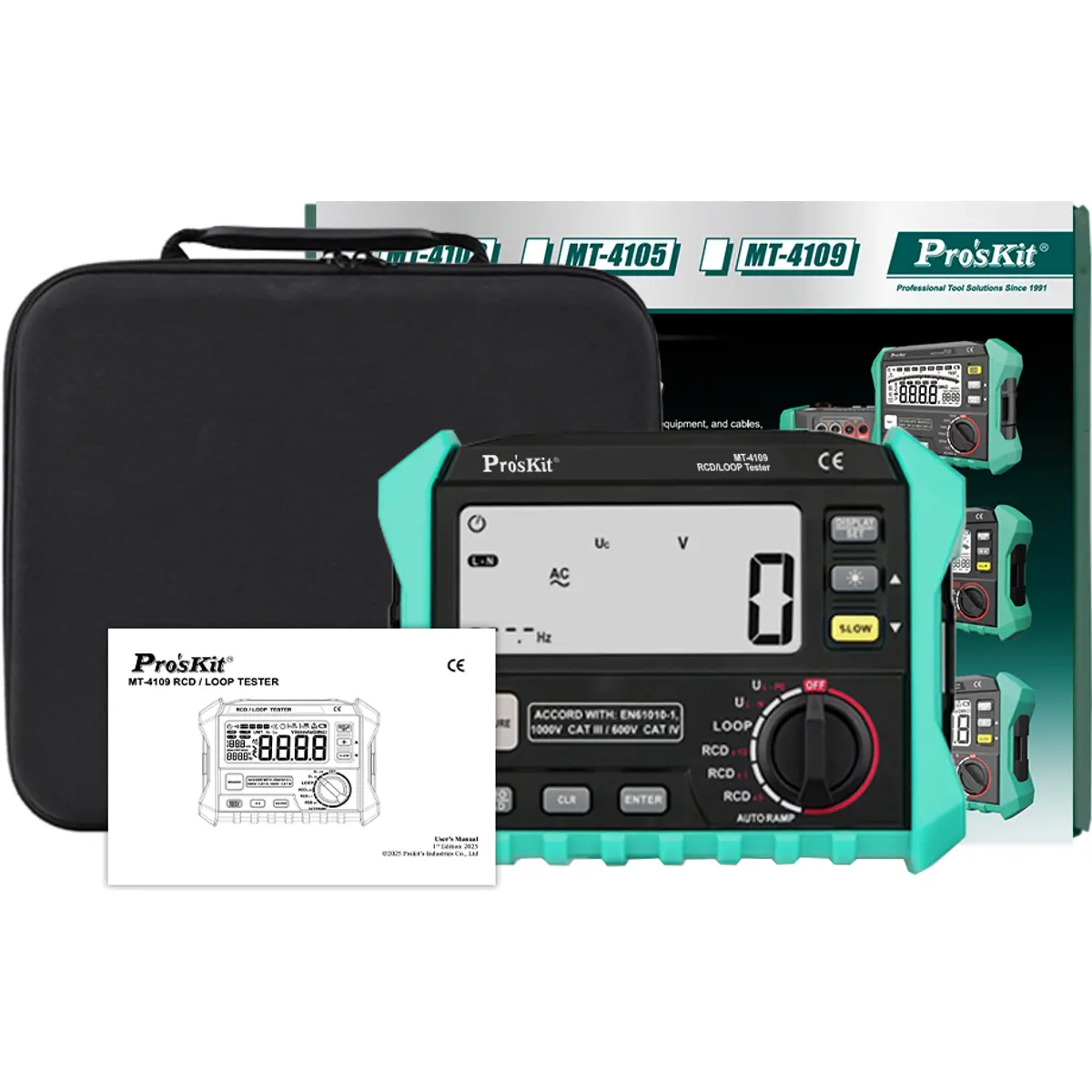

CONTEÚDO DA EMBALAGEM
• Testador Pro’sKit MT-4109
• Mala de transporte
• Cabos de teste
• Garras crocodilo
• Cabo USB
• CD de software/driver
• Manual do utilizador
NOTAS
• O equipamento possui função de desligamento automático após cerca de 10 minutos de inatividade.
• Em caso de tensão superior a 440V, o visor apresenta indicação de sobrecarga.
• O teste não é realizado caso as ligações estejam incorretas (ex.: inversão fase/neutro).
• Durante medições de alta tensão, o desligamento automático é desativado.
• O modo SLOW permite testes em RCD com atraso (tipo S).
• Permite armazenamento e consulta posterior das medições diretamente no equipamento.
• Inclui indicador de pilhas fracas no visor.
• Pilhas não incluídas (necessita de 6 × AA de 1.5V)
