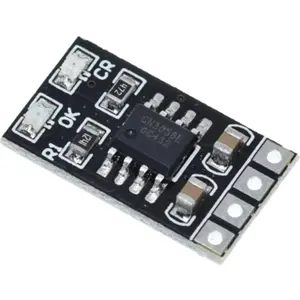

Este módulo de carga se ha concebido específicamente para baterías LiFePO4 de 3,2V, ofreciendo una gestión de carga completa y segura para celdas individuales.
Funciona con un sistema de corriente constante y tensión constante (CC/CV), lo que garantiza una recarga eficiente con protección contra sobretensión y un modo de espera de bajo consumo, siendo ideal para proyectos de electrónica y sistemas de energía portátiles.
PRINCIPALES CARACTERÍSTICAS
✅ Gestión completa de carga para baterías LiFePO4 de celda única (1S).
✅ Protección contra sobretensión para salvaguardar las celdas.
✅ Recarga automática para un mantenimiento continuo de la energía.
✅ Condicionamiento de pre-carga para recuperar baterías descargadas en exceso.
✅ Modo de suspensión de bajo consumo de energía.
✅ Indicadores LED integrados para el estado de carga y la finalización del proceso.
ESPECIFICACIONES
• Alimentación:
⠀ ⠀ - Tensión de entrada: DC 3,8V a 6V
⠀ ⠀ - Tensión de salida de carga: DC 3,6V
• Rendimiento:
⠀ ⠀ - Corriente de carga máxima: 1A
⠀ ⠀ - Ajuste de corriente: Configurable mediante la resistencia R1
• Entorno y dimensiones:
⠀ ⠀ - Temperatura de funcionamiento: -40℃ a +85℃
⠀ ⠀ - Dimensiones: 18mm x 10,16mm x 2,7mm
⠀ ⠀ - Peso: 0,6g (sin pines)
• Señalización de estado:
⠀ ⠀ - LED "CR": Indicador de carga en curso
⠀ ⠀ - LED "OK": Carga completa o modo de tensión constante
NOTAS DE SEGURIDAD Y USO (PARA USUARIOS INEXPERTOS):

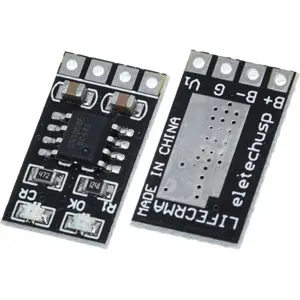

• La inversión del positivo (+) y del negativo (-) destruirá el módulo instantáneamente; comprueba siempre las marcas en la placa (VIN/GND para la entrada y BAT+/BAT- para la batería) antes de conectar la alimentación.• El módulo entra automáticamente en modo de espera cuando se retira la fuente de alimentación, reduciendo el consumo de la batería a valores inferiores a 2uA.+
• Este módulo es exclusivo para baterías LiFePO4 (3,2V nominales / 3,6V de carga máxima; nunca utilices este módulo con baterías de Iones de Litio (Li-ion) comunes de 3,7V (que cargan a 4,2V), ya que la batería no se cargará correctamente y podría quedar inestable.
• Durante la carga a 1A, el chip puede alcanzar temperaturas elevadas; evita tocar el componente central durante el funcionamiento y no lo envuelvas en materiales que impidan la circulación de aire (como cinta aislante o plástico apretado).
• Los puntos de conexión son pequeños y requieren una soldadura limpia; asegúrate de que no existan "puentes" de soldadura (cortocircuitos) entre los pines adyacentes, lo que causaría una avería grave al conectar a la corriente.
• Utiliza una fuente de alimentación estable (como un cargador USB de pared de buena calidad) y evita fuentes con tensión superior a 6V, ya que superar este límite dañará permanentemente el circuito de protección del módulo.
