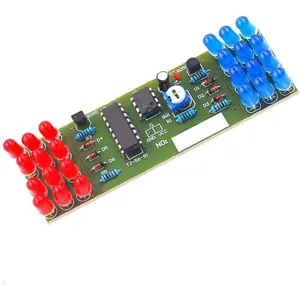

Este kit de luces de emergencia simuladas utiliza una combinación clásica de los circuitos integrados NE555 y CD4017 para crear un efecto visual dinámico.
El circuito funciona como un oscilador multiharmónico que envía impulsos a un contador decimal, dando lugar a un ciclo de destellos secuenciales: los LEDs azules parpadean tres veces, seguidos por los LEDs rojos, alternando continuamente para simular un avisador luminoso de autoridad.
Gracias al potenciómetro ajustable, el usuario puede controlar con precisión la frecuencia de oscilación y, en consecuencia, la velocidad del efecto de destello.
PRINCIPALES CARACTERÍSTICAS
✅ Simulación fiel de luces de emergencia con ciclos alternados de azul y rojo.
✅ Circuito basado en el temporizador NE555 y en el contador decimal CD4017.
✅ Velocidad de intermitencia ajustable mediante resistencia variable (RP1).
✅ Funcionamiento estable en un rango de tensión entre 9V y 12V DC.
✅ Ideal para la práctica de soldadura, montaje de circuitos y kits DIY educativos.

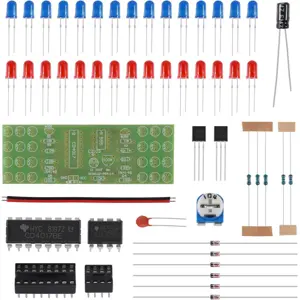

ESPECIFICACIONES
• Tensión de funcionamiento:
⠀⠀⠀- DC 9-12V
⠀⠀⠀⠀- Componentes activos:
⠀⠀⠀⠀⠀⠀· CI NE555 (DIP8)
⠀⠀⠀⠀⠀⠀· CI CD4017 (DIP16)
⠀⠀⠀⠀⠀⠀· Transistores 8050 (Q1, Q2)
• Configuración de iluminación:
⠀⠀⠀- LEDs de 5mm:
⠀⠀⠀⠀⠀⠀· 12 LEDs rojos (L1-L12)
⠀⠀⠀⠀⠀⠀· 12 LEDs azules (L13-L24)
• Ajustes y control:
⠀⠀⠀- Resistencia ajustable (RW1/RP1) de 100K para el control del período.
NOTAS
• Secuencia lógica: Las salidas Q0, Q2 y Q4 activan el azul; Q5, Q7 y Q9 activan el rojo, creando el efecto estroboscópico.
• Seguridad térmica: Utilice un soporte para el soldador y evite el contacto del calor con los circuitos integrados durante más de 2 segundos para no dañar los componentes.
• Polaridad crítica: Respete la orientación de los LEDs (ánodo más largo), del condensador electrolítico (banda negativa) y de los CIs (marcado).
• Protección estática: Evite tocar los pines de los CIs sin descargar la electricidad estática del cuerpo para prevenir daños en los semiconductores.
• Comprobación de cortocircuitos: Tras la soldadura, corte el exceso de los
terminales y verifique la ausencia de puentes de soldadura entre pines adyacentes antes de alimentar el circuito.
