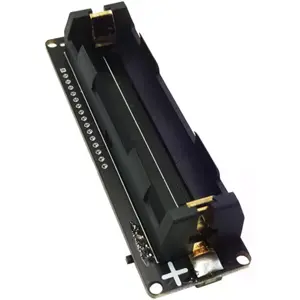

Placa para ESP8266 con carga de pilas 18650

La Wemos ESP-02 Motherboard es una placa de expansión diseñada para facilitar el desarrollo con módulos basados en ESP8266, específicamente el ESP-02.

Esta "motherboard" destaca por la integración de un sistema completo de gestión de energía, incluyendo un sistema de carga para baterías 18650 y protecciones integradas.

Es una solución compacta y eficiente para proyectos de IoT, que permite una integración rápida en entornos de prueba o en productos finales que requieran conectividad inalámbrica y autonomía energética.

Compatible con NodeMCU, ofrece flexibilidad para programadores que buscan una plataforma robusta con soporte para diversos protocolos de comunicación.


PRINCIPALES CARACTERÍSTICAS
◆ Compatible con módulos ESP8266 ESP-02 y ecosistema NodeMCU.
◆ Sistema de carga de batería 18650 integrado.
◆ Indicadores LED de estado de carga (Verde: Completo; Rojo: Cargando).
◆ Interruptor físico para controlar la fuente de alimentación.
◆ Protección contra sobrecarga y sobre-descarga (over-discharge).
◆ 10 pines digitales con soporte para Lectura/Escritura/Interrupción/PWM/I2C/Línea (excepto D0).
◆ LED adicional programable conectado al GPIO16 (mediante conector SMT para modo de suspensión).


ESPECIFICACIONES
• Gestión de Energía:
  - Corriente de Carga:
    · 0.5 A
  - Salida de Corriente:
    · 1 A
  - Protecciones:
    · Sobrecarga
    · Sobre-descarga
• Interfaces y I/O:
  - Pines Digitales:
    · 10 (Soporte PWM, I2C, Interrupción)
• Conectividad:
  - Compatibilidad de Módulo:
    · ESP8266 ESP-02

NNOTAS

• Aviso sobre la polaridad: Si la batería se inserta en la dirección incorrecta (polaridad invertida), el chip de carga se dañará permanentemente. Utilice únicamente baterías del tipo 18650 adecuadas y en buen estado.
• Entradas analógicas: Debe tener especial cuidado con la polaridad (+ y -) al utilizar las entradas analógicas para evitar daños en el circuito.
• Modo de suspensión (Sleep Mode): El conector SMT puede utilizarse para configurar el modo de suspensión profunda, utilizando el LED programable en el GPIO16.
• Asegúrese de que el interruptor de energía esté en la posición correcta antes de iniciar la programación o las pruebas de hardware.
• Verificación de compatibilidad: Este artículo es una placa base (motherboard) y requiere la soldadura o inserción de un módulo ESP-02 para funcionar como controlador.
• Compruebe siempre la tensión de entrada; los módulos ESP8266 funcionan estrictamente a 3.3V. Conectar 5V directamente en los pines de señal o de alimentación del módulo puede causar daños permanentes.
• Esta placa facilita el acceso a los pines, pero no incluye un conversor USB-to-Serial integrado para programación directa; puede ser necesario un adaptador externo (FTDI) para programar el ESP/NodeMCU.
