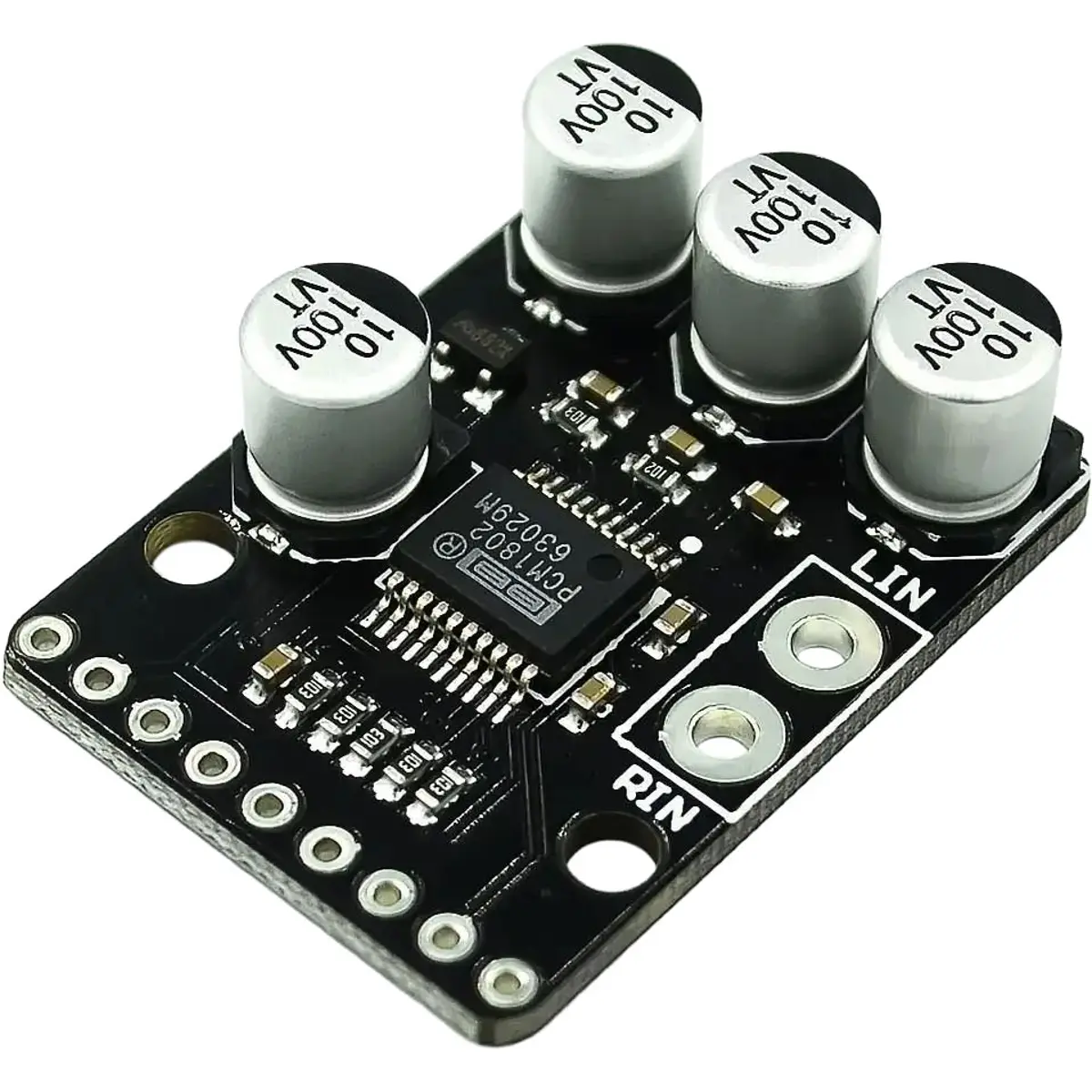

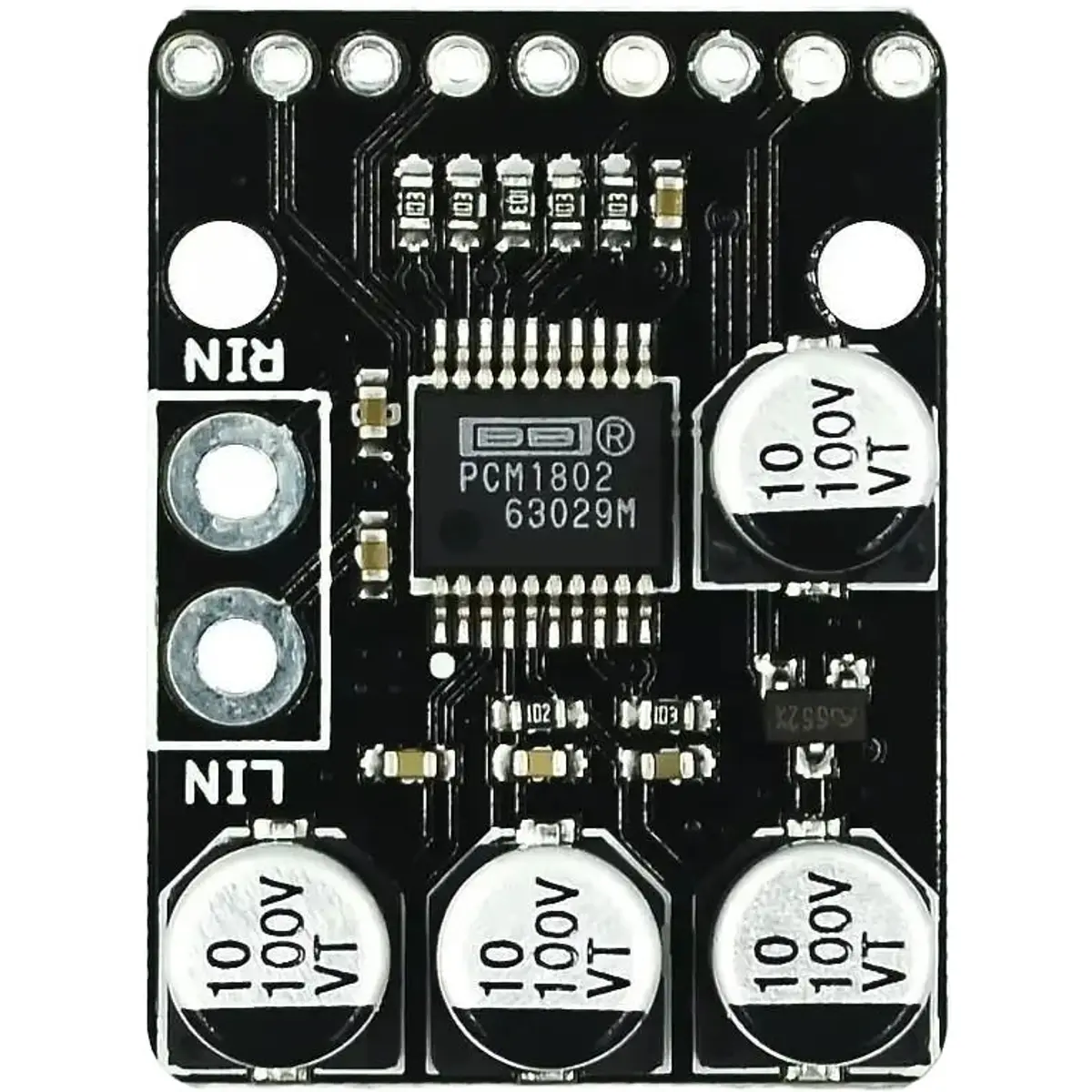

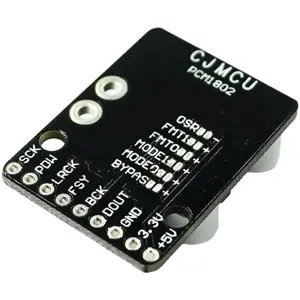

O PCM1802 é un conversor analógico-digital (ADC) estéreo de alto rendimiento, ideal para aplicaciones que requieren una digitalización de audio precisa y de bajo coste.
Con una excelente relación señal-ruido de 105 dB, el conversor ofrece diversos formatos de interfaz de audio, lo que lo convierte en una solución versátil para sistemas de adquisición de sonido y audio digital.
PRINCIPALES CARACTERÍSTICAS
✅ Conversor analógico-digital (ADC) estéreo de 24 bits.
✅ Modulador delta-sigma de cuarta orden de un solo bit.
✅ Filtro pasa-alto (HPF) incluido para la eliminación de offset DC.
✅ Soporte para formatos de datos seleccionables (I2S, Izquierda/Derecha justificado).
ESPECIFICACIONES
• Rendimiento de Audio:
- Relación Señal-Ruido (SNR):
· 105 dB (típico)
- Rango Dinámico:
· 105 dB (típico)
- THD+N:
· -96 dB (típico)
• Alimentación y Tensión:
- Tensión Analógica (VCC):
· 5 V
- Tensión Digital (VDD):
· 3.3 V
• Procesamiento de Señal:
- Resolución:
· 24 bits
- Frecuencia de Muestreo (fs):
· Hasta 96 kHz
• Interfaz y Control:
- Formatos de Interfaz de Audio:
· 24-Bit I2S
· 24-Bit Justificado a la Izquierda
· 20-Bit Justificado a la Derecha
• Características Físicas:
- Tipo de Entrada:
· Diferencial (Single-Ended Analog Input)
NOTAS

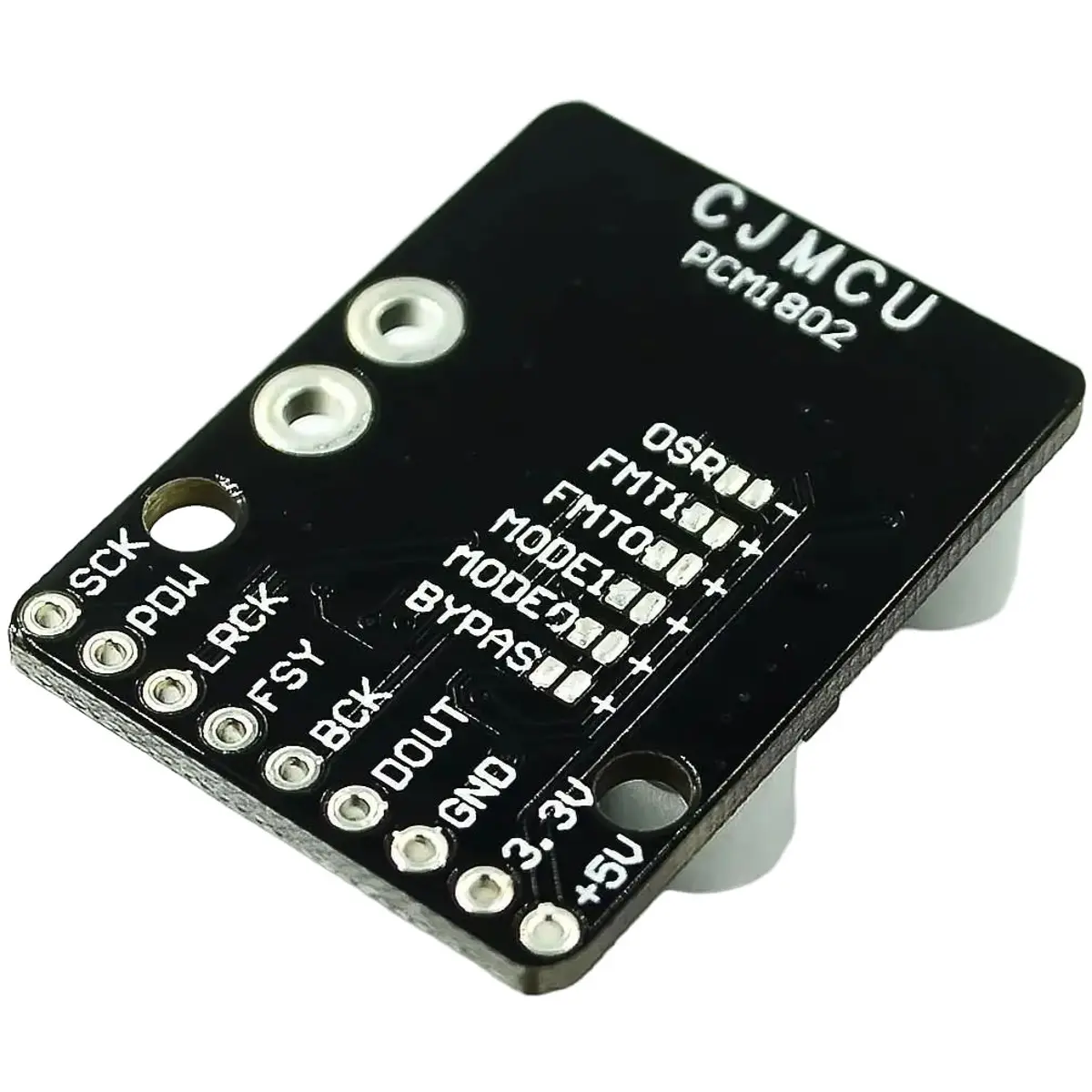

• Este módulo utiliza dos tensiones diferentes: 5V para la entrada analógica (VCC) y 3.3V para la entrada digital (VDD). Conectar 5V en el pin de 3.3V puede quemar instantáneamente el chip principal.
• Asegúrese siempre de que el pin positivo (+) y el negativo/masa (GND) estén conectados correctamente. La inversión de la polaridad puede causar daños irreversibles al hardware.
• Nunca realice conexiones ni modifique el cableado con el módulo conectado a la corriente. Los cortocircuitos accidentales durante la manipulación pueden destruir el convertidor.
