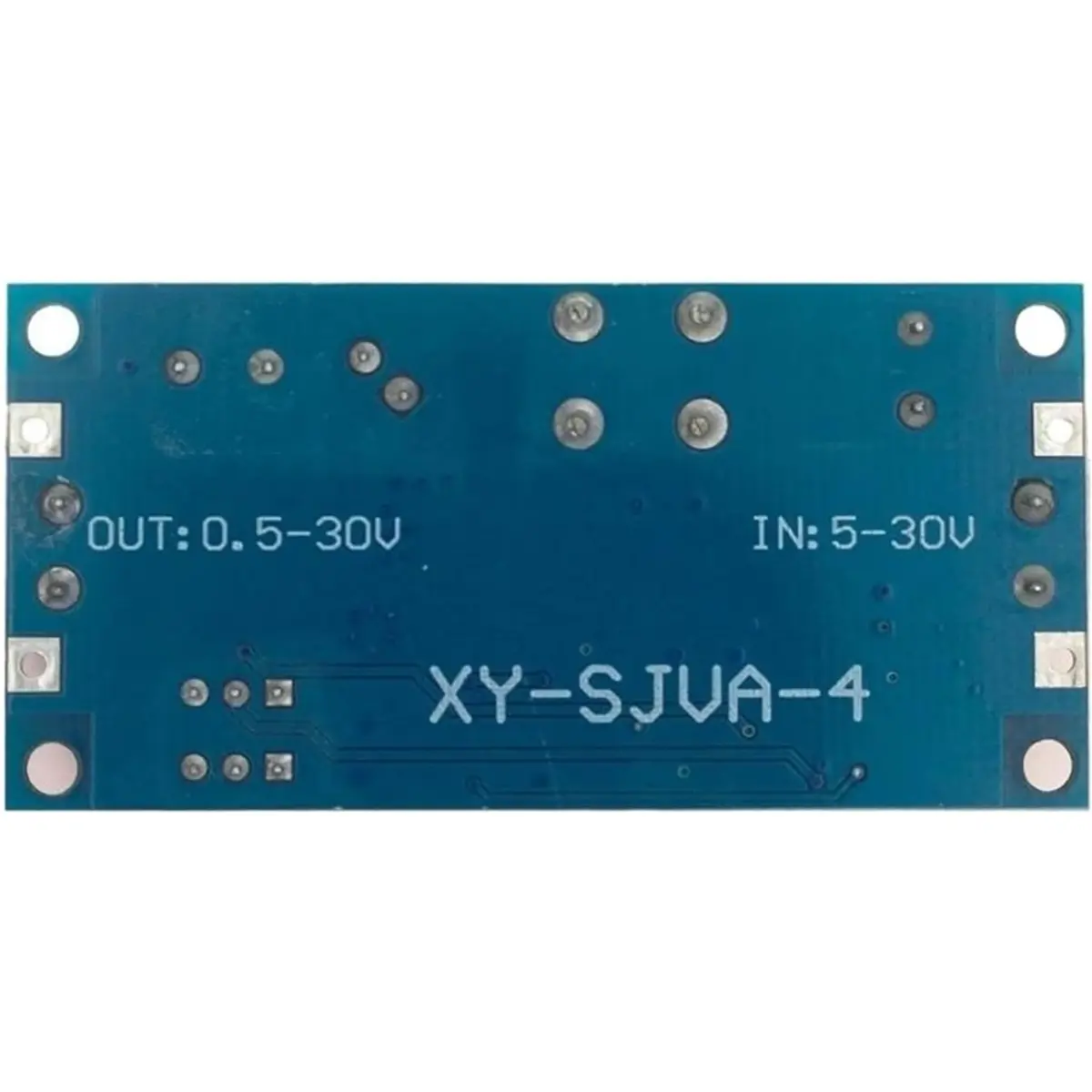

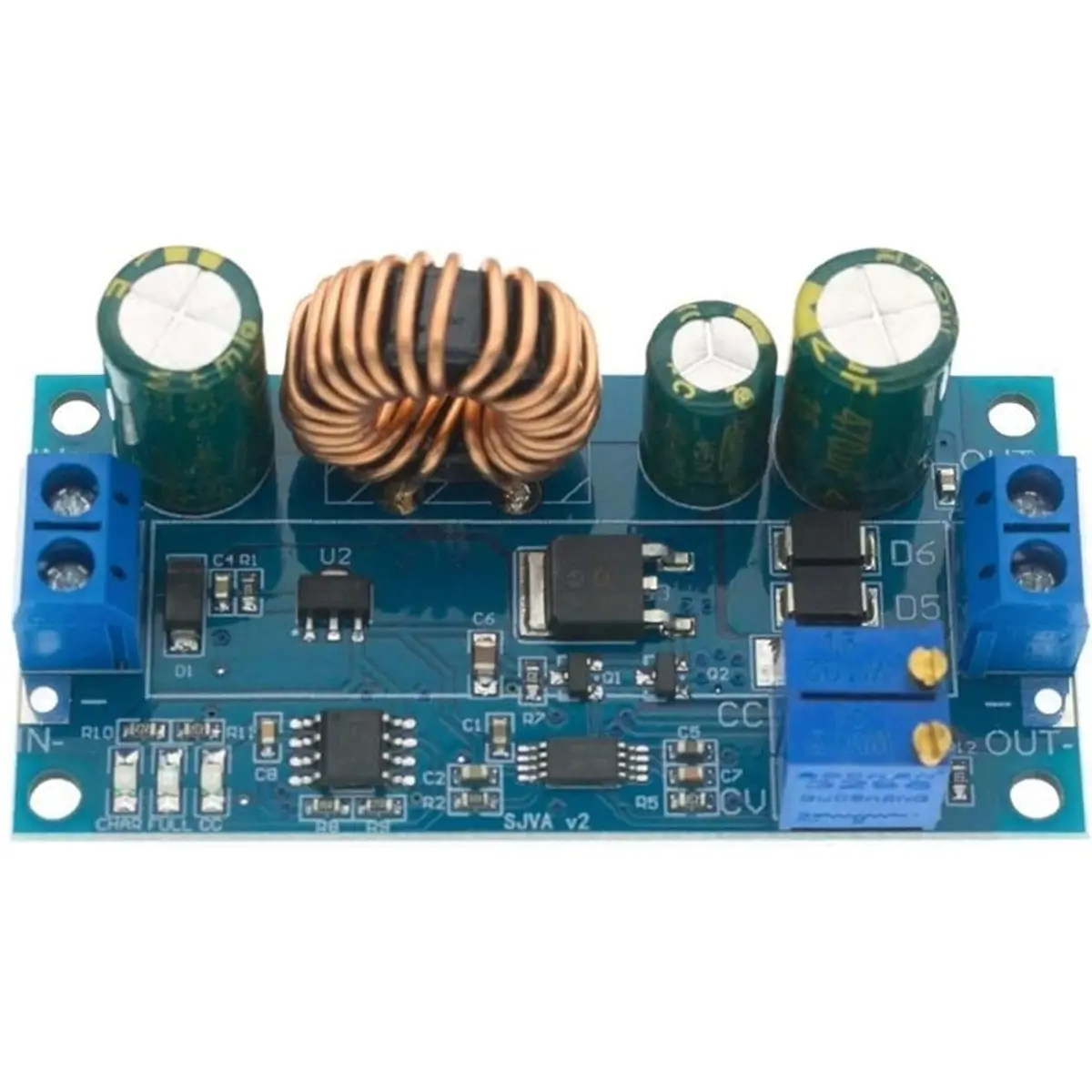

Módulo Automático de Step-Up/Down (XL6009)

Este módulo conversor de tensão automático Step-Up/Down (Buck-Boost) é uma solução versátil para a regulação de energia, permitindo manter uma tensão de saída estável independentemente de a entrada ser superior ou inferior ao valor desejado.

ESPECIFICAÇÕES

• Especificações Elétricas
  - Tensão de Entrada
    · 5V a 30V DC
  - Tensão de Saída
    · 0.5V a 30V DC
  - Corrente de Saída
    · 3A (Estabilidade de longo prazo)
    · 4A (Com reforço de dissipação térmica)
  - Potência de Saída
    · 35W (Arrefecimento natural)
    · 60W (Com reforço de dissipação térmica)
• Desempenho e Frequência
  - Eficiência de Conversão
    · 88%
  - Frequência de Operação
    · 180KHz
• Características Físicas
  - Dimensões
    · 65mm x 32mm x 21mm
  - Peso
    · 30g

NOTAS

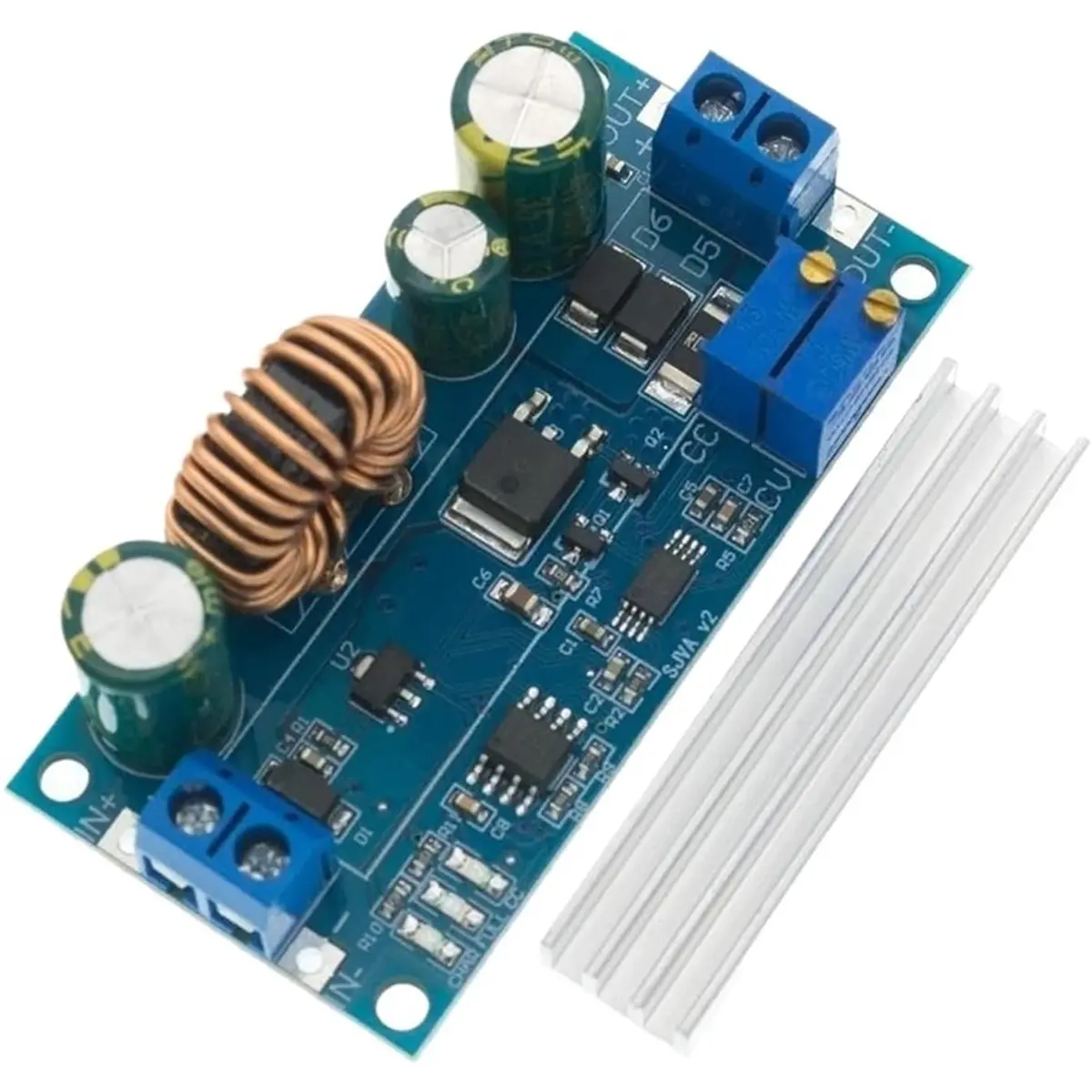

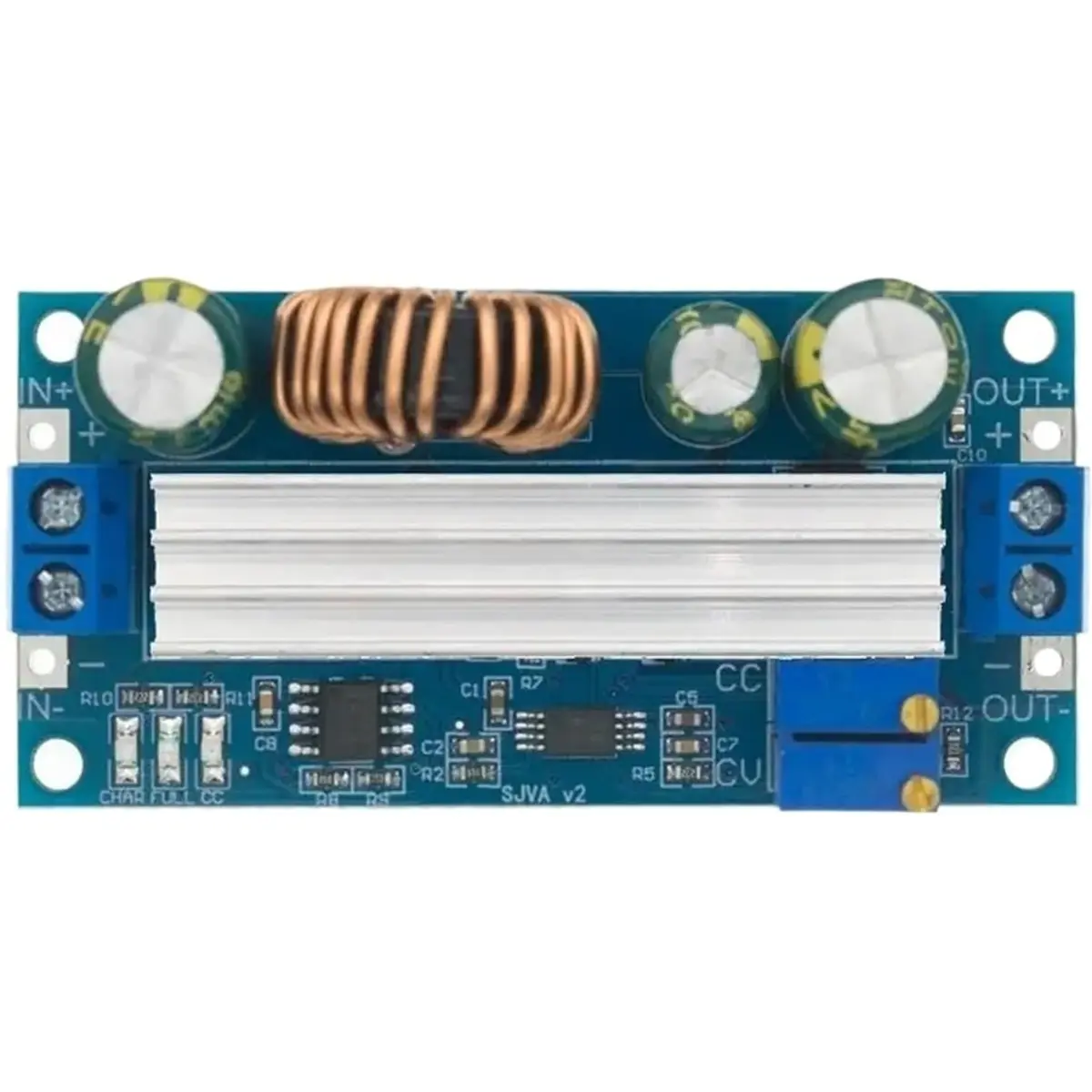

• Para cargas superiores a 15W ou correntes elevadas, é obrigatória a utilização do dissipador de calor para evitar o sobreaquecimento do componente.
• O módulo não inclui proteção contra inversão de polaridade na entrada.
