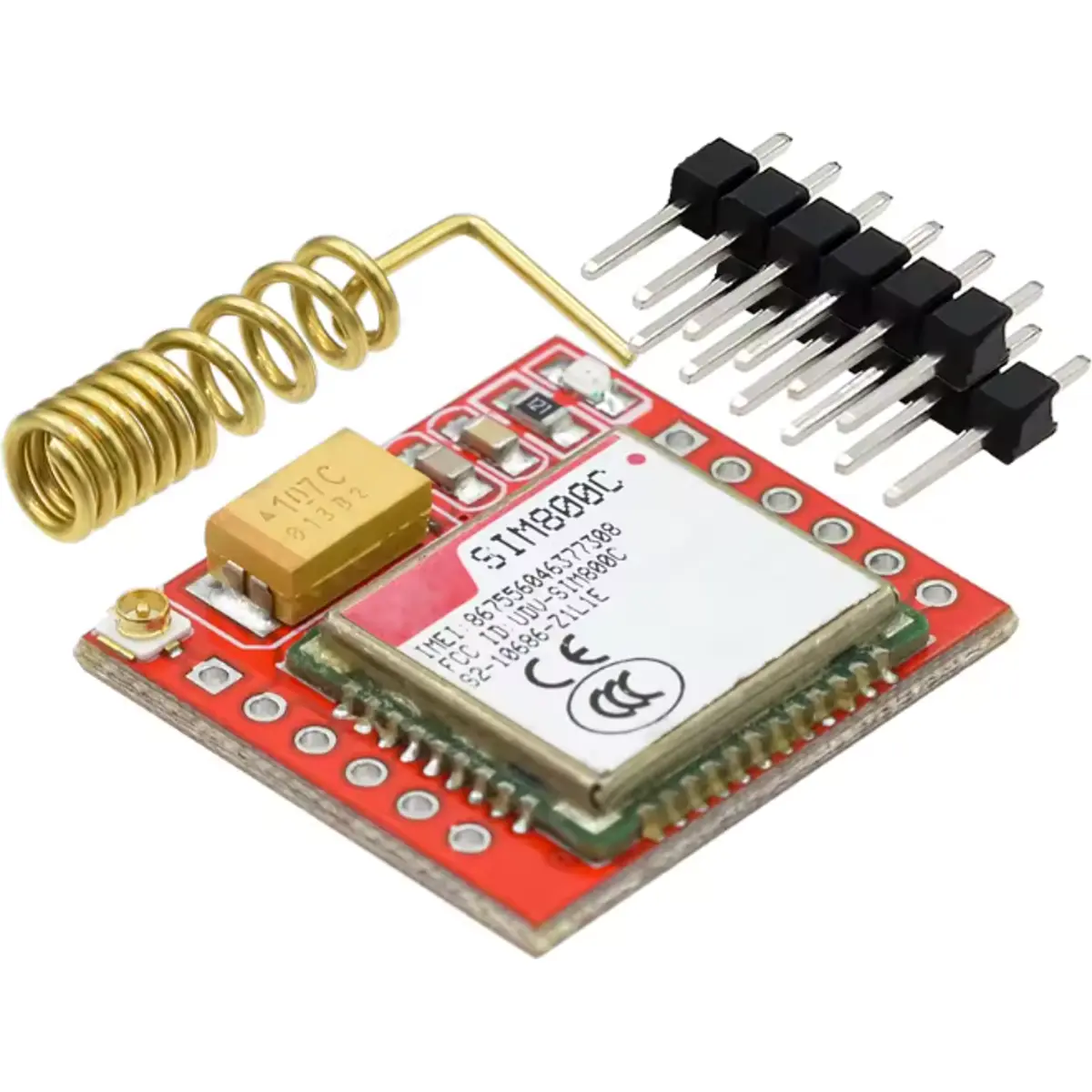

O SIM800C es un módulo GSM/GPRS cuatribanda ultra compacto y fiable, diseñado para ofrecer conectividad global en comunicaciones de voz, SMS y transmisión de datos. Gracias a su diseño robusto y a la integración de protocolos TCP/IP avanzados, este módulo es la solución ideal para proyectos de Internet de las Cosas (IoT), sistemas de monitorización remota y automatización industrial que requieren un consumo de energía reducido y una integración simplificada mediante comandos AT. Su versatilidad se ve reforzada por el soporte de Bluetooth y una amplia gama de interfaces, garantizando un alto rendimiento incluso en diseños con espacio limitado.
PRINCIPALES CARACTERÍSTICAS
◆ Conectividad global: soporte cuatribanda (850/900/1800/1900 MHz) compatible con redes 2G mundiales.
◆ Diseño ultra compacto: formato LCC de pequeñas dimensiones para una integración sencilla en dispositivos portátiles.
◆ Bajo consumo de energía: optimizado para un funcionamiento eficiente en modo de espera y en operación.
◆ Protocolos integrados: soporte nativo para TCP/UDP, HTTP, FTP, MMS y e-mail.
◆ Funcionalidad Bluetooth: Bluetooth 3.0 integrado para la transferencia de datos inalámbrica a corta distancia.
◆ Control versátil: gestionado mediante comandos AT estándar y comandos AT ampliados de SIMCom.
ESPECIFICACIONES
• Parámetros de frecuencia y potencia:
- Frecuencias: cuatribanda 850/900/1800/1900 MHz
- Potencia de transmisión:
· Clase 4 (2W @ 850/900 MHz)
· Clase 1 (1W @ 1800/1900 MHz)
• Transmisión de datos y SMS:
- GPRS:
· Multi-slot clase 12/10 (hasta 85.6 kbps downlink/uplink)
- SMS:
· Modos Texto y PDU, Point-to-point (MO/MT) y Cell Broadcast
• Características eléctricas y físicas:
- Tensión de alimentación: 3.4V a 4.4V (recomendado 4.0V)
- Temperatura de funcionamiento: -40°C a +85°C
- Dimensiones: 17.6 mm x 15.7 mm x 2.3 mm

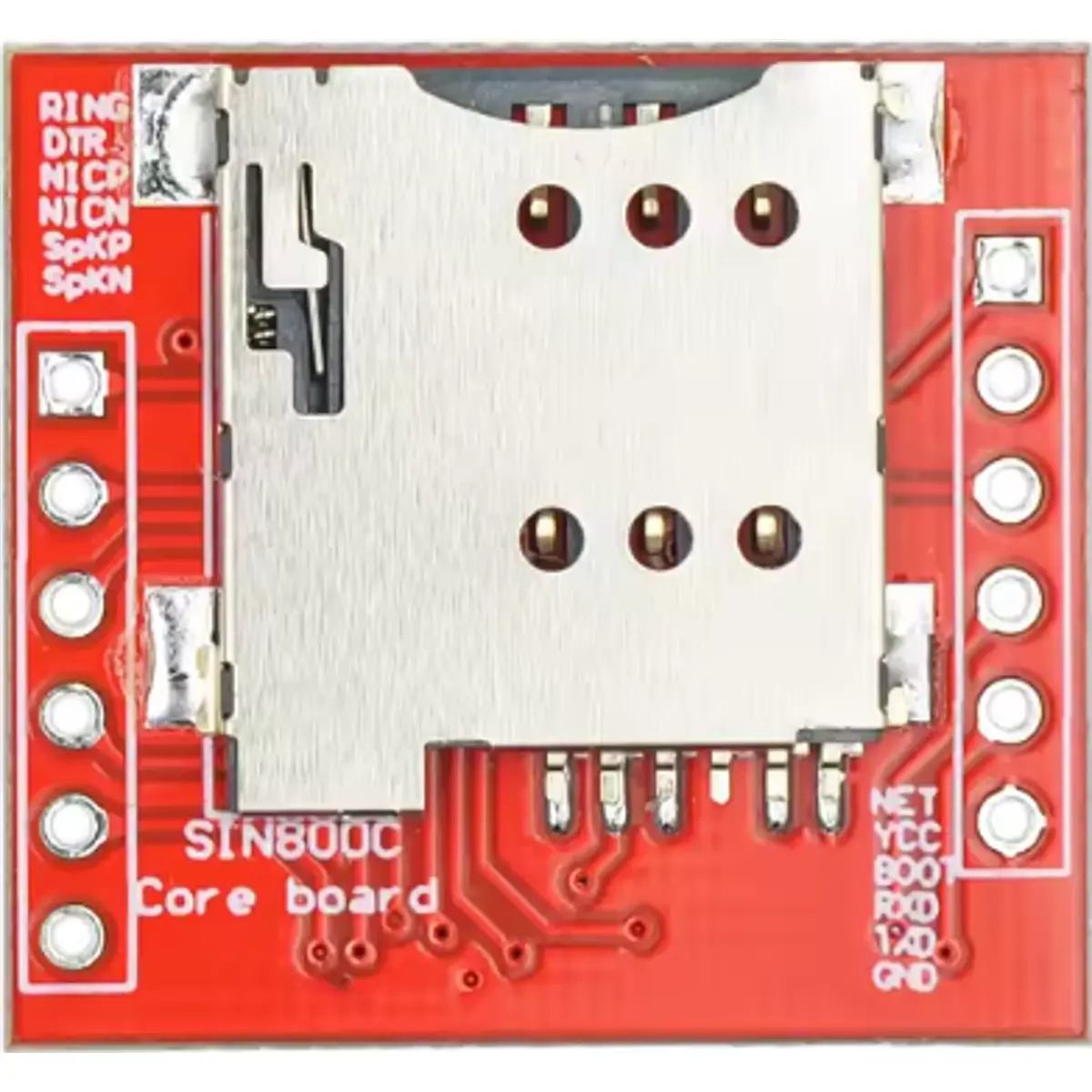

- Interfaces: UART, USB 2.0, SIM card (1.8V/3V), Audio analógico, ADC, GPIO
• Funciones de software:
- Soporte DTMF y MMS
- Detección de bloqueo de señal (Jamming Detection)
NOTAS
• Durante la transmisión, el módulo puede presentar picos de corriente de hasta 2A; asegúrese de que su fuente de alimentación admite estas variaciones para evitar reinicializaciones.
• Se recomienda el uso de condensadores de baja ESR (p. ej., 100uF tántalo) junto al pin de alimentación (VBAT) para estabilizar la tensión.
• Compruebe la disponibilidad de redes 2G en su zona de funcionamiento, ya que el módulo depende de esta tecnología para las funciones GSM.
