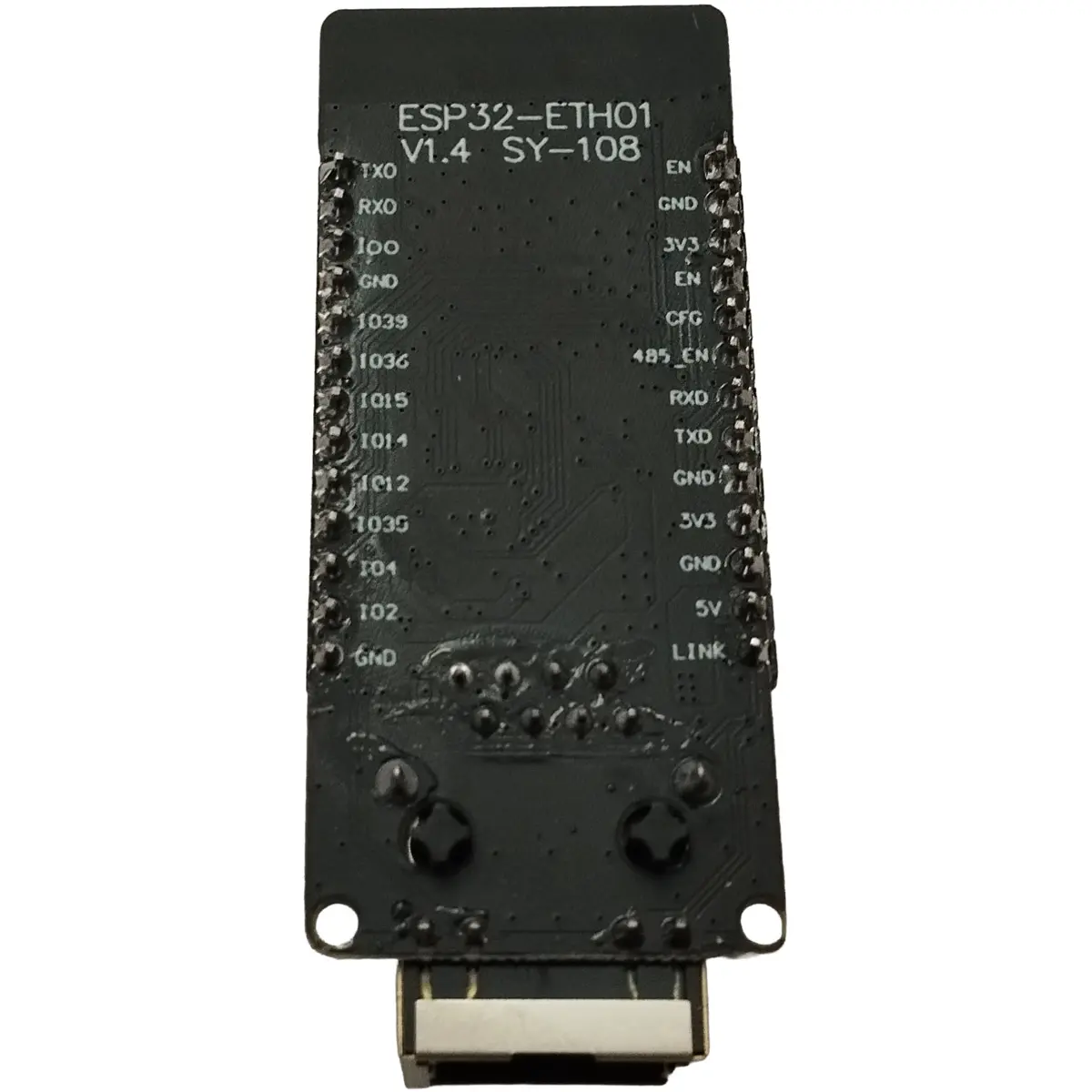

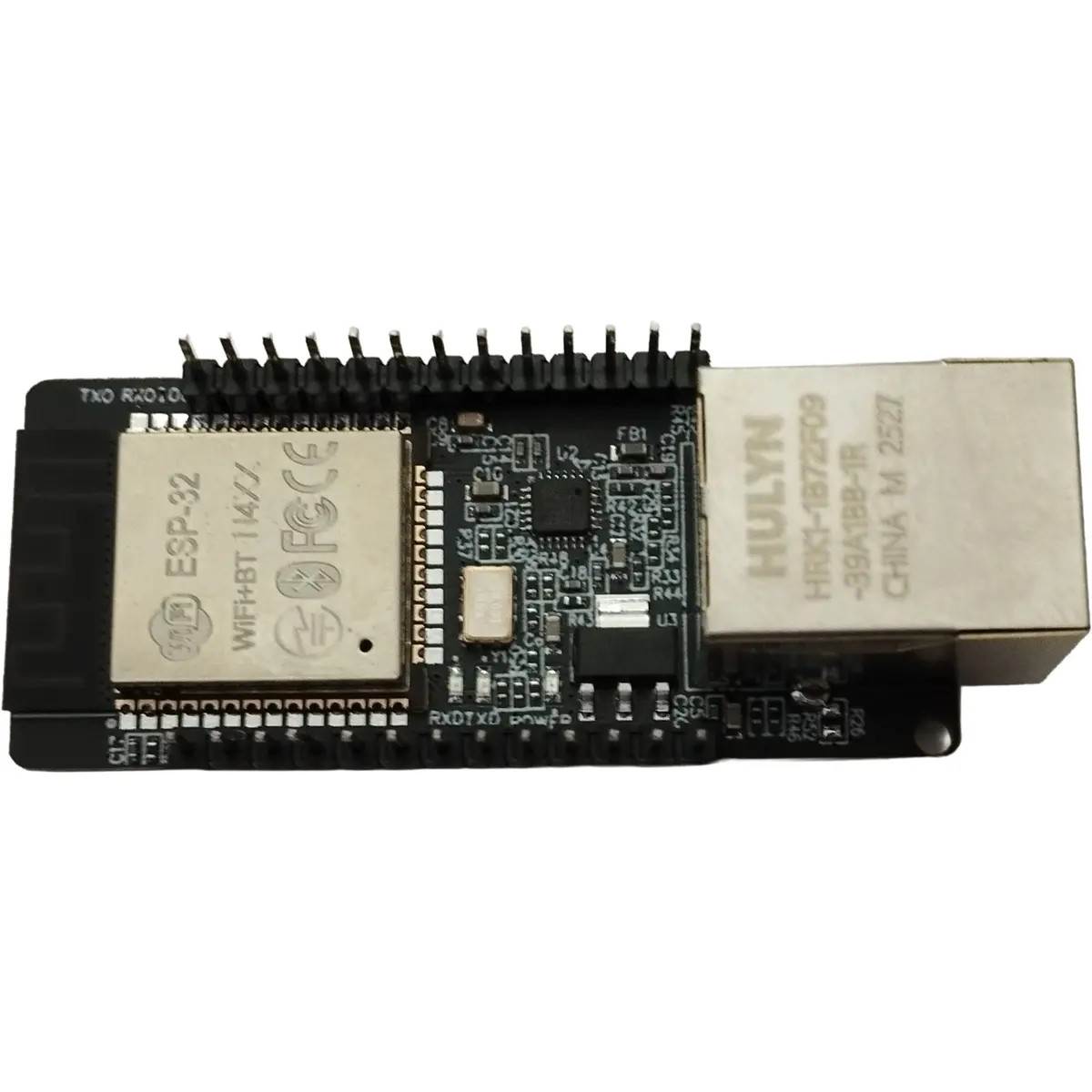

O WT32-ETH01 é um módulo de comunicação de porta série para Ethernet incorporado, baseado na série ESP32.
Este módulo integra uma pilha(stack) de protocolos TCP/IP , permitindo que os utilizadores completem facilmente as funções de rede de dispositivos incorporados, reduzindo significativamente o tempo e o custo de desenvolvimento.
Com conectores através de furo (through-hole), o módulo pode ser utilizado numa breadboard, oferecendo uma flexibilidade excecional para projetos de Internet das Coisas (IoT) e automação industrial.
PRINCIPAIS CARACTERÍSTICAS
• SoC de alto desempenho: baseado no MCU ESP32 com conectividade Wi-Fi e Bluetooth integrada.
• Conectividade Ethernet: integração de porta RJ45 de 10/100 Mbps para comunicações cabeadas
• Design compacto e flexível: suporte para montagem SMT e pinos headers, ideal para prototipagem ou produção em massa.
ESPECIFICAÇÕES
• Unidade de Processamento:
- Dual-core Xtensa® 32-bit LX6 MCU
· Frequência principal até 240 MHz
• Conectividade Sem Fios:
- Wi-Fi:
· 802.11 b/g/n/e/i (802.11n até 150 Mbps)
- Bluetooth:
· Bluetooth v4.2 BR/EDR e normas BLE
• Interface de Rede:
- Porta Ethernet:
· RJ45 com suporte 10/100 Mbps
• Parâmetros Elétricos:
- Tensão de alimentação: 3.3V ou 5.0V
- Corrente de funcionamento: média de 80 mA
• Características Físicas:
- Dimensões: 60 mm x 26 mm x 15 mm
- Temperatura de operação: -40°C a +85°C
NOTAS
• O módulo suporta atualizações remotas de firmware (FOTA) para manutenção facilitada.
• Suporta as funções de segurança Wi-Fi WPA/WPA2/WPA2-Enterprise/WPS.
• A configuração pode ser realizada através de comandos AT via porta série (UART).
