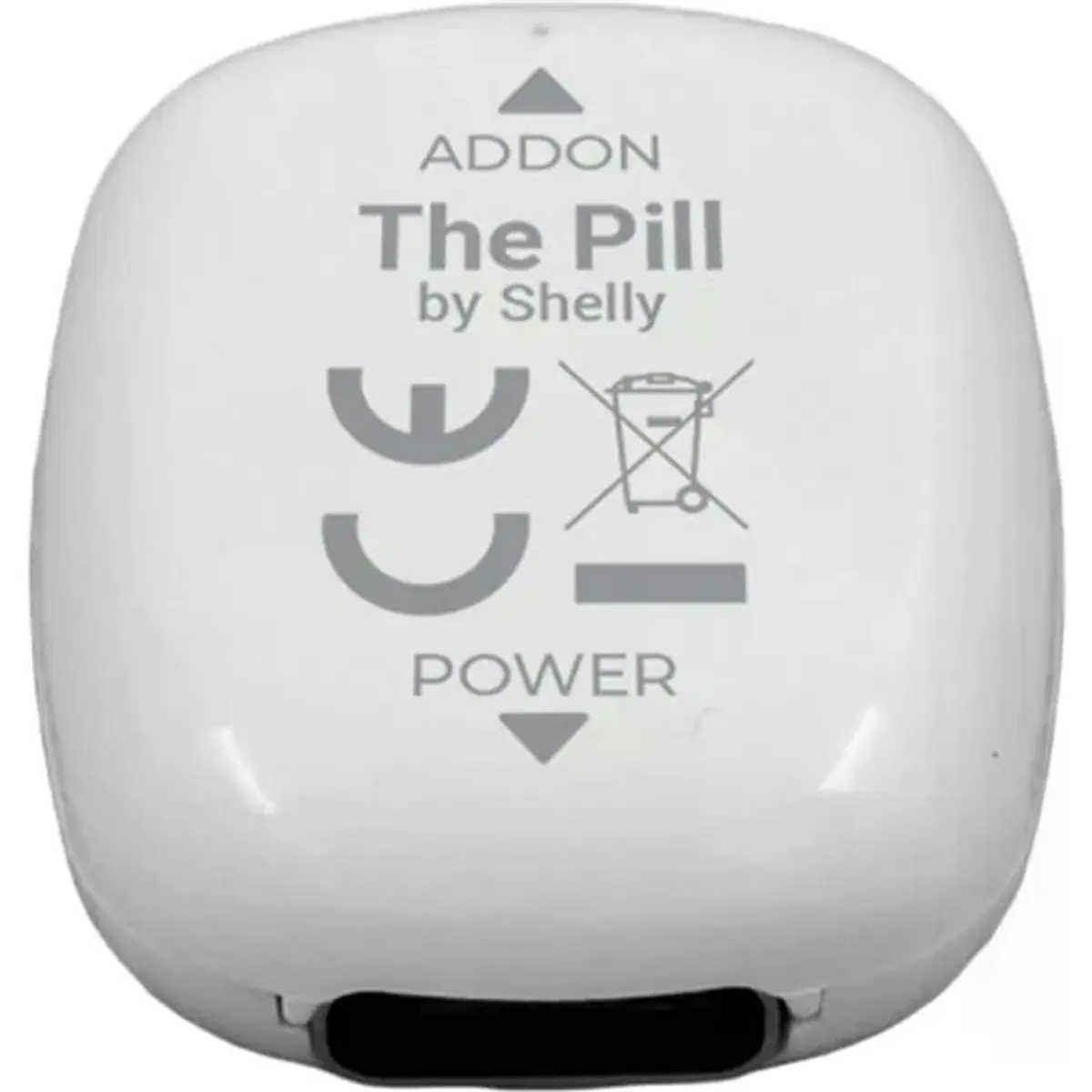

O The Pill by Shelly é um módulo ultracompacto com alimentação USB-C, concebido para ligar sensores e periféricos de baixa tensão a sistemas de automação de forma simples, flexível e fiável.
Com conectividade Wi-Fi e Bluetooth, funcionalidades Shelly Gen3 e compatibilidade com extensões externas, é uma solução versátil para monitorização, aquisição de dados e controlo em aplicações residenciais, técnicas e de integração personalizada.
PRINCIPAIS CARACTERÍSTICAS
◆ Módulo compacto com alimentação a 5 V via USB-C, ideal para instalações em espaços reduzidos
◆ Conectividade dupla Wi-Fi e Bluetooth para comunicação local e integração flexível
◆ Funciona como Bluetooth Gateway para dispositivos da série Shelly BLU
◆ Compatível com sensores DS18B20 e DHT22 para monitorização de temperatura e humidade
◆ Suporta até 3 entradas/saídas digitais configuráveis com níveis lógicos de 3.3 V
◆ Entrada analógica integrada para medição de tensão DC até 2.5 V
◆ Expansível com add-ons para medição até 30 V DC e controlo de cargas DC por SSR
◆ Funcionalidades Shelly Gen3 com ações locais, horários, scripting e componentes virtuais
◆ Preparado para integração avançada com MQTT, WebSocket, HTTP e webhooks
◆ Consumo reduzido, inferior a 1 W, adequado para funcionamento contínuo
CARACTERÍSTICAS EM DESTAQUE
✅ Monitorização de temperatura e humidade
Permite ligar uma sonda DHT22 para temperatura e humidade ou até 5 sondas DS18B20 para monitorização de temperatura em vários pontos. É uma solução prática para estufas, armários técnicos, aquários, depósitos, caldeiras, piscinas e outras aplicações onde seja importante acompanhar variações térmicas em tempo real.
✅ Integração com sensores e periféricos de baixa tensão
O The Pill by Shelly foi concebido para funcionar como ponte entre sensores externos, periféricos e plataformas de automação. Pode ler entradas digitais, interagir com sinais lógicos de 3.3 V e incorporar sensores analógicos, tornando-se adequado para projetos DIY, automação técnica, monitorização ambiental e integração com controladores externos.
✅ Expansão através de add-ons
Com os módulos adicionais compatíveis, é possível ampliar significativamente as capacidades do equipamento. O add-on analógico permite medir tensões DC até 30 V, enquanto o add-on SSR possibilita controlar duas cargas DC independentes até 30 V / 300 mA, alargando o leque de aplicações em automação e monitorização.
✅ Automatização local e integração avançada
Além da leitura de sensores, o equipamento suporta scripting, horários, ações locais, componentes virtuais e integrações com sistemas externos. Isto permite criar automatizações avançadas, sem dependência exclusiva da cloud, para cenários personalizados em habitação, laboratório, ensino, prototipagem ou controlo técnico.
✅ Formato extremamente compacto
Com dimensões muito reduzidas e peso quase negligenciável, pode ser instalado em caixas, quadros, painéis, bastidores, compartimentos técnicos ou integrado noutros equipamentos. A alimentação por USB-C simplifica a instalação em ambientes de baixa tensão e facilita a sua utilização contínua.
ESPECIFICAÇÕES
• Identificação
- Nome do dispositivo: The Pill by Shelly
- Modelo: S3SN-0U53X
- SSID: ShellyPill-XXXXXXXXXXXXXX
- Bluetooth ID: 0x1829
• Alimentação
- Tensão de alimentação: 5 V DC via porta USB-C
- Consumo de energia: < 1 W
• Conectividade
- Wi-Fi: IEEE 802.11 b/g/n
- Bluetooth: BLE 4.2
- Bluetooth Gateway: Sim
• Entradas e saídas
- Entrada/Saída 1 configurável:
· 1-Wire (DS18B20, DHT22)
· Entrada digital
· Saída digital
· Entrada analógica
- Entrada/Saída 2 configurável:
· Entrada digital
· Saída digital
- Entrada/Saída 3 configurável:
· Entrada digital
· Saída digital
• Entradas digitais
- Nível lógico: Ativo em LOW
- Trigger LOW: < 0.83 V
- Trigger HIGH: > 2.48 V
- Tensão máxima de entrada: 3.3 V
• Saídas digitais
- Tensão máxima de comutação: 3.3 V
- Corrente máxima de comutação: 20 mA
• Medição analógica
- Voltmeter DC integrado: 0 V a 2.5 V
- Voltmeter DC com add-on externo: 0 V a 30 V
- Precisão da medição: ±(2% + 5d)
• Sensores suportados
- DHT22: 1 unidade
- DS18B20: até 5 sondas
• Funcionalidades de firmware
- Horários: 20
- Webhooks: 20, com 5 URLs por webhook
- Scripting: Sim
- MQTT: Sim
- WebSocket: Sim
- HTTP: Sim
- Encriptação: Sim
• Microcontrolador
- CPU: Shelly ESP32-C3 (ESP-Shelly-C38F)
- Memória flash: 8 MB
• Rádio Wi-Fi
- Banda RF: 2401 - 2483 MHz
- Potência RF máxima: < 20 dBm
- Alcance: até 30 m em interiores e 50 m no exterior
• Rádio Bluetooth
- Banda RF: 2402 - 2480 MHz
- Potência RF máxima: < 10 dBm
- Alcance: até 10 m em interiores e 30 m no exterior
• Condições ambientais
- Temperatura de funcionamento: -20 °C a 40 °C
- Humidade de funcionamento: 30% a 70% RH
• Características físicas
- Dimensões: 26 x 19.95 x 8.5 mm
- Peso: 3 g
- Material da caixa: Plástico
- Cor: Branco
• Aplicações típicas
- Monitorização de temperatura da água
- Monitorização de temperatura e humidade
- Leitura de sensores digitais
- Medição de tensão DC até 30 V com add-on
- Monitorização de sensores analógicos
- Controlo de pequenas cargas DC com add-on SSR
- Interface com sistemas externos e controladores
CONTEÚDO DA EMBALAGEM
• The Pill by Shelly
• Adaptador com ficha jack 3.5 mm
• Cabo USB-C
• Guia impresso de utilização e segurança
COMPATIBILIDADE E EXPANSIBILIDADE
• Add-ons suportados:
- 5-Terminal Add-on
- Analog 0-30 V Add-on
- SSR Add-on
- Sensor de temperatura DS18B20 com jack 3.5 mm
• Acessórios compatíveis:
- Adaptador para jack 3.5 mm
- Splitter 1 para 5 com jack 3.5 mm
NOTAS
• Carregador USB-C não incluído
• O equipamento foi concebido para aplicações de baixa tensão
• Para medição até 30 V DC é necessário o add-on analógico externo
• Para controlo de 2 cargas DC até 30 V / 300 mA é necessário o add-on SSR
• Os alcances sem fios dependem das condições locais, obstáculos e interferências
• As entradas e saídas digitais operam com níveis lógicos de 3.3 V
• O equipamento não inclui sensor interno de temperatura
