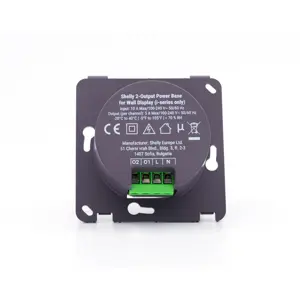

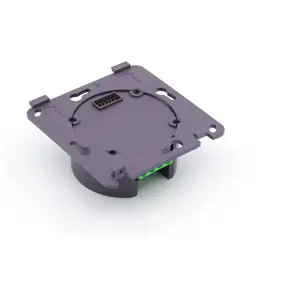

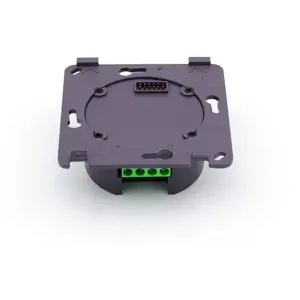

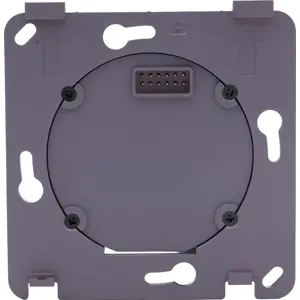

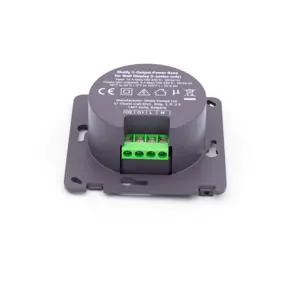

A Shelly 2-Output Power Base for Wall Display é una base de alimentación compacta para Shelly Wall Display i-series, diseñada para añadir control directo de hasta dos circuitos de carga independientes. Con dos relés integrados, permite controlar iluminación o cargas compatibles directamente desde el Wall Display, haciendo la instalación más versátil, eficiente y adecuada para aplicaciones residenciales, pequeños espacios comerciales y entornos de automatización sencilla.
PRINCIPALES CARACTERÍSTICAS
◆ Base de alimentación, para empotrar, para Shelly Wall Display i-series.
◆ Dos relés integrados para el control independiente de dos circuitos de carga.
◆ Permite el control remoto y la automatización de hasta dos luces o cargas compatibles.
◆ Adecuada para cargas resistivas, capacitivas e inductivas compatibles.
◆ Instalación empotrada en caja de mecanismos/caja de pared.

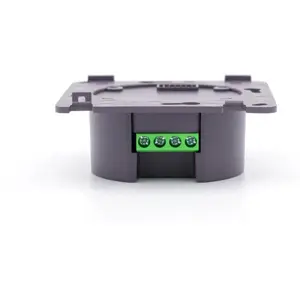

◆ Conexión mediante bornes de tornillo para fase, neutro y dos salidas de carga.
◆ Ideal para el control de iluminación, pequeños equipos compatibles e integración en escenarios de automatización.
◆ Solución compacta para ampliar las funciones de Shelly Wall Display i-series sin necesidad de un módulo autónomo adicional.
ESPECIFICACIONES
• Identificación
- Producto: Shelly 2-Output Power Base for Wall Display
- Tipo de dispositivo: Base de alimentación con 2 salidas para Shelly Wall Display i-series
- EAN: 3800238072780
• Compatibilidad:
- Shelly Wall Display X1i
- Shelly Wall Display X2i

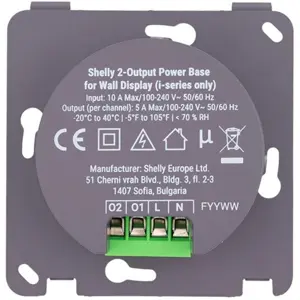

• Interfaz eléctrica
- Entradas:
· L: borne de fase, 100-240 V~
· N: borne neutro
- Salidas:
· O1: borne de salida del circuito de carga 1
· O2: borne de salida del circuito de carga 2
- Número de salidas de relé: 2
• Alimentación
- Tensión de alimentación: 100-240 V~
- Frecuencia: 50/60 Hz
- Salida de la base para la alimentación del Wall Display: 5V⎓, 1A
• Clasificación de los circuitos de salida
- Tensión máxima de conmutación: 240 V~
- Corriente máxima de conmutación: 5 A por canal
• Tipos de carga admitidos
- Resistivas:
· Lámparas incandescentes
· Lámparas de halógeno
- Capacitivas:
· Lámparas LED
· Drivers LED
· Lámparas fluorescentes compactas, CFL
- Inductivas:
· Transformadores para iluminación LED
• Características físicas
- Dimensiones (AlxAnxPr): 72.30x69.8x28.70 mm
- Peso: 53.5 g
- Montaje: Empotrada / caja de pared
- Material de la caja: Plástico
- Color de la caja: Gris
- Sección del conductor: 0.75 a 2.5 mm² (18 a 14 AWG)
• Condiciones ambientales
- Temperatura ambiente de funcionamiento: -20°C a 40°C
- Humedad relativa: 30% a 70% HR
- Altitud máxima: 2000 m
NOTAS
◆ Este dispositivo no funciona de forma autónoma; necesita un Shelly Wall Display i-series para funcionar.
◆ No es compatible con Shelly Wall Display X1/X2; solo es compatible con modelos i-series, en particular Shelly Wall Display X1i y X2i.
◆ No debe utilizarse para controlar equipos en los que una activación/desactivación accidental o una temporización incorrecta pueda ser peligrosa, como saunas, equipos de bronceado/solárium o mantas eléctricas.
◆ No debe utilizarse para controlar equipos de soporte vital.
◆ La instalación debe realizarla únicamente un electricista cualificado y de acuerdo con la normativa nacional aplicable.
