Este Módulo Relay de 1 canal con optoacoplador es la solución ideal para proyectos de automatización y robótica que exigen el control de cargas de alta potencia a través de microcontroladores (como Arduino, Raspberry Pi o ESP32).
Gracias al aislamiento óptico integrado, el circuito de control permanece totalmente protegido frente a picos de tensión e interferencias electromagnéticas de la carga. Su diseño versátil incluye un puente de selección que permite configurar el accionamiento por nivel lógico alto (High) o bajo (Low), adaptándose perfectamente a cualquier lógica de programación o sensor.
PRINCIPALES CARACTERÍSTICAS
◆ Aislamiento galvánico mediante optoacoplador para la máxima protección del microcontrolador.
◆ Selección de trigger flexible (High/Low Level) mediante puente físico.
◆ Indicadores LED de estado: alimentación (verde/rojo) y estado del relay (rojo).
◆ Terminales de tornillo robustos para conexiones seguras y rápidas.
◆ Orificios de montaje integrados para una fijación fácil en paneles o cajas.
ESPECIFICACIONES
• Alimentación y control
- Tensión de funcionamiento: 5V DC
- Corriente de activación: 5mA a 20mA
- Corriente de reposo: 2mA
• Capacidad de carga (salida)
- Corriente máxima: 10A
- Tensión máxima AC: 250V AC / 125V AC
- Tensión máxima DC: 30V DC / 28V DC
• Interfaz de salida
- NO: Normalmente abierto
- COM: Común
- NC: Normalmente cerrado
• Dimensiones y construcción
- Material: PCB de alta densidad (color rojo)
- Dimensiones aproximadas: 50mm x 26mm x 18.5mm
CONTENIDO DEL PAQUETE

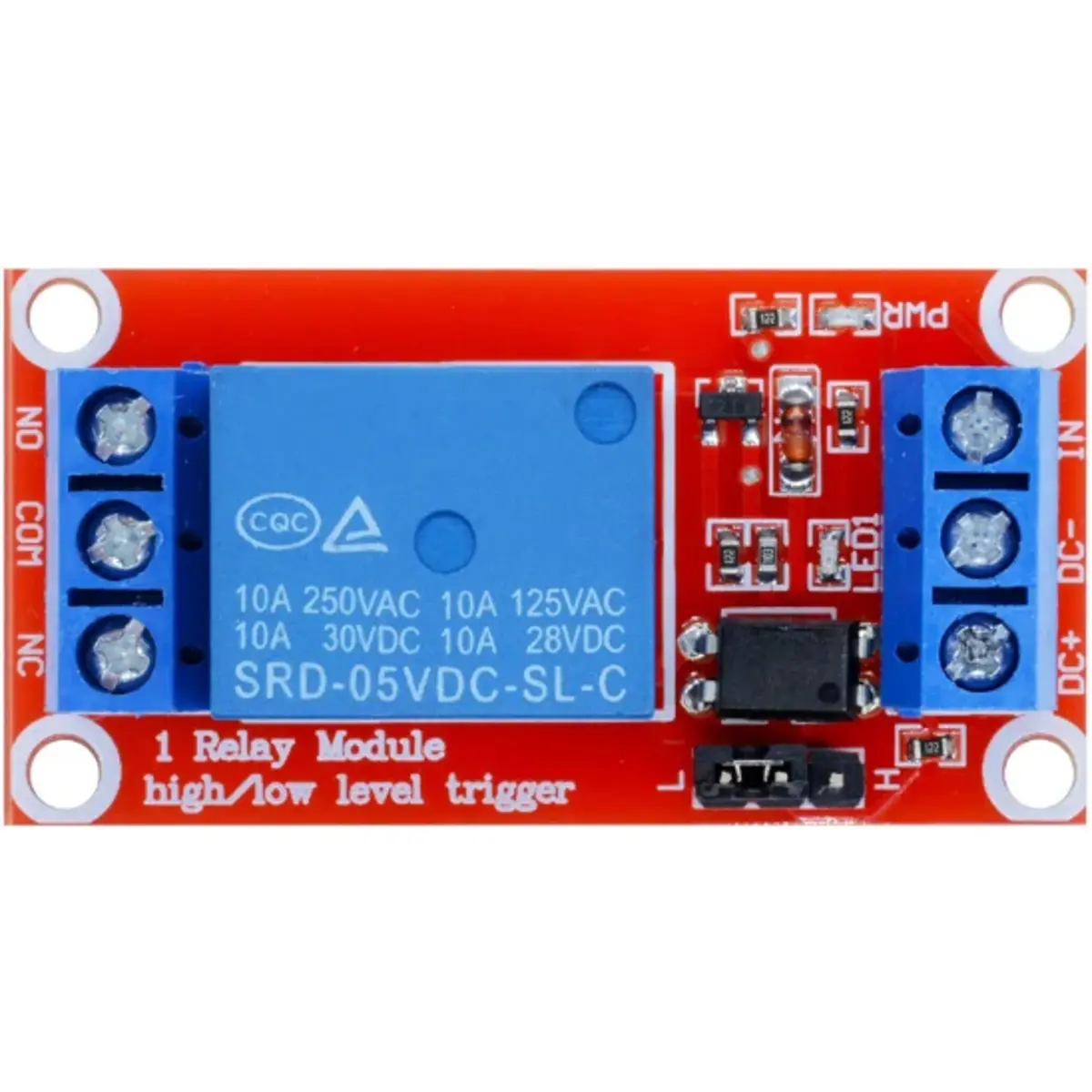

• 1x Módulo Relay 1 Canal 5V con High/Low Level Trigger
NOTAS
• Asegúrate de que la fuente de alimentación comparte la misma masa (GND) con la señal de trigger, a menos que utilices fuentes independientes para un aislamiento total.
• El puente viene configurado de fábrica para High Level (H). Para cambiar a Low Level, mueve la pieza de plástico a la posición (L).
• Evita superar la carga nominal de 10A para garantizar la longevidad de los contactos mecánicos del relay.
Este módulo es extremadamente versátil porque funciona como una especie de “traductor” universal. Como tiene un optoacoplador y un puente para seleccionar el nivel lógico (High/Low), es compatible con prácticamente cualquier controlador que pueda proporcionar una señal digital, siempre que tenga una línea de 5V para alimentar la bobina del relé:
1. Microcontroladores populares:
Familia Arduino (Uno, Mega, Nano, Leonardo): Funcionan nativamente de forma perfecta, ya que operan con lógica de 5V.
ESP32 y ESP8266 (NodeMCU): Aunque operan con lógica de 3.3V, la señal es suficiente para activar el optoacoplador del módulo. Debes alimentar el pin DC+ con los 5V del controlador (pin Vin o 5V) y el IN con el pin de señal.
Raspberry Pi (SBCs): Al igual que los ESP32, los puertos GPIO de Raspberry Pi emiten 3.3V. El módulo responde bien a este nivel, especialmente si se configura para Low Level Trigger.
STM32 y Teensy: Compatibles mediante sus salidas digitales.
2. Otros dispositivos y autómatas:
Sensores digitales directos: Puedes conectar directamente la salida de un sensor PIR (movimiento), un sensor de luz (LDR con comparador) o un sensor de humedad al pin IN, permitiendo crear un sistema automático sin necesidad siquiera de un microcontrolador (“Lógica de hardware”).
Sistemas de domótica (Shelly Add-ons, Sonoff): Útil para ampliar salidas de módulos de domótica que permitan trigger externo.
PLCs (autómatas industriales): Solo si el PLC tiene salidas de 5V TTL. La mayoría de los PLC industriales usa 24V; en ese caso, necesitarías un divisor de tensión o un módulo de relay específico para 24V para no quemar este componente.
1. Lado del control (microcontrolador):
Este lado utiliza tensiones bajas y seguras. Vamos a usar el ejemplo de un Arduino:
- VCC (DC+): Conecta al pin 5V del Arduino.
- GND (DC-): Conecta al pin GND del Arduino.
- IN (señal): Conecta a un pin digital (p. ej., Pin 7).
2. Lado de la carga (lo que quieres controlar):
En este lado, el relay actúa como un interruptor mecánico.
Nota: Nunca conectes la fase y el neutro directamente a los terminales del relay, o provocarás un cortocircuito.
- COM (Common): Conecta aquí el cable de “entrada” de la alimentación (p. ej., el cable Fase de la toma o el Positivo de una batería).
- NO (Normally Open): Conecta aquí el cable que va al aparato (Lámpara, Motor, etc.).
- Comportamiento: El aparato solo se enciende cuando el Arduino envía la señal.
- El otro cable del aparato: Conéctalo directamente al Neutro de la toma o al Negativo de la batería.
3. Configuración del puente (H/L):
Antes de conectar, comprueba la posición de la pieza de plástico negra (puente):
- Posición H (High): El relay se activa cuando el pin del Arduino está en
HIGH (5V). - Posición L (Low): El relay se activa cuando el pin del Arduino está en
LOW (0V/GND).
