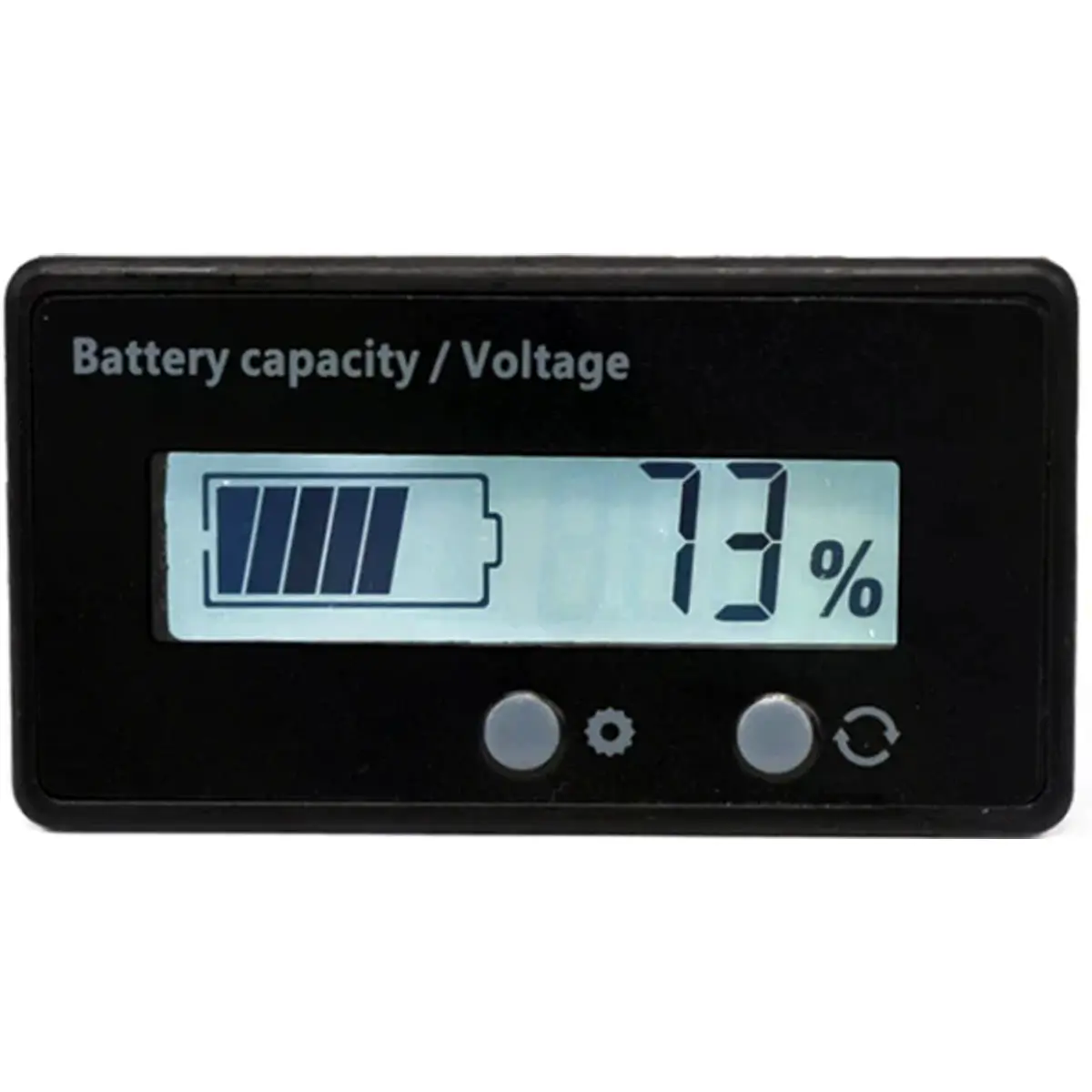

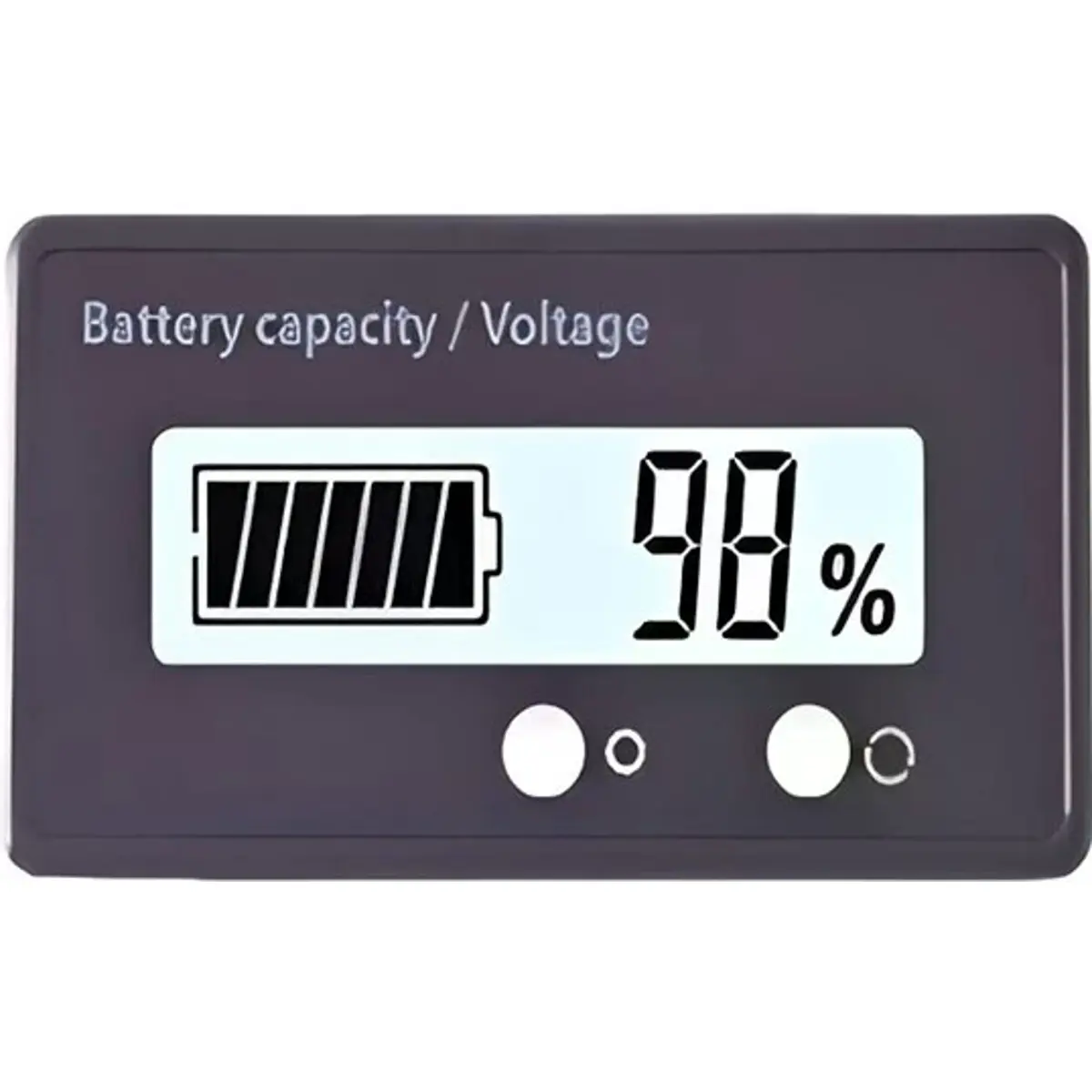

Este módulo combina as funções de voltímetro digital e indicador de capacidade, permitindo visualizar em tempo real a tensão e o nível de carga da bateria de forma clara e intuitiva. Compatível com sistemas entre 12V e 84V, adapta-se a diferentes tipos de baterias, incluindo chumbo-ácido, lítio e LiFePO4. O visor LCD com retroiluminação apresenta simultaneamente a tensão e a percentagem de carga, facilitando a leitura em diversas condições.
Integra funções de configuração simples, permitindo ajustar o tipo de bateria e garantir uma indicação mais precisa do estado de carga. A presença de botão de controlo e possibilidade de desligar o visor contribuem para reduzir o consumo energético. Com formato compacto e instalação simples em painel, é adequado para aplicações como veículos elétricos, sistemas solares, UPS ou projetos eletrónicos.
⫸ Instruções de configuração:
◆ Pressione e segure a tecla Set (à esquerda) para ligar o produto e entrar na interface de configuração.
◆ Pressione a tecla Set para selecionar a especificação da bateria (bateria de chumbo-ácido (P), bateria de lítio (L), bateria de ferro (F)).
◆ Pressione rapidamente a tecla Function (à direita) para selecionar o número de conjuntos de baterias (aumentando com a tecla Set e diminuindo com a tecla Function).
◆ Pressione e segure a tecla Function para definir o modo.
ESPECIFICAÇÕES TÉCNICAS
• Voltímetro digital com indicador de capacidade de bateria

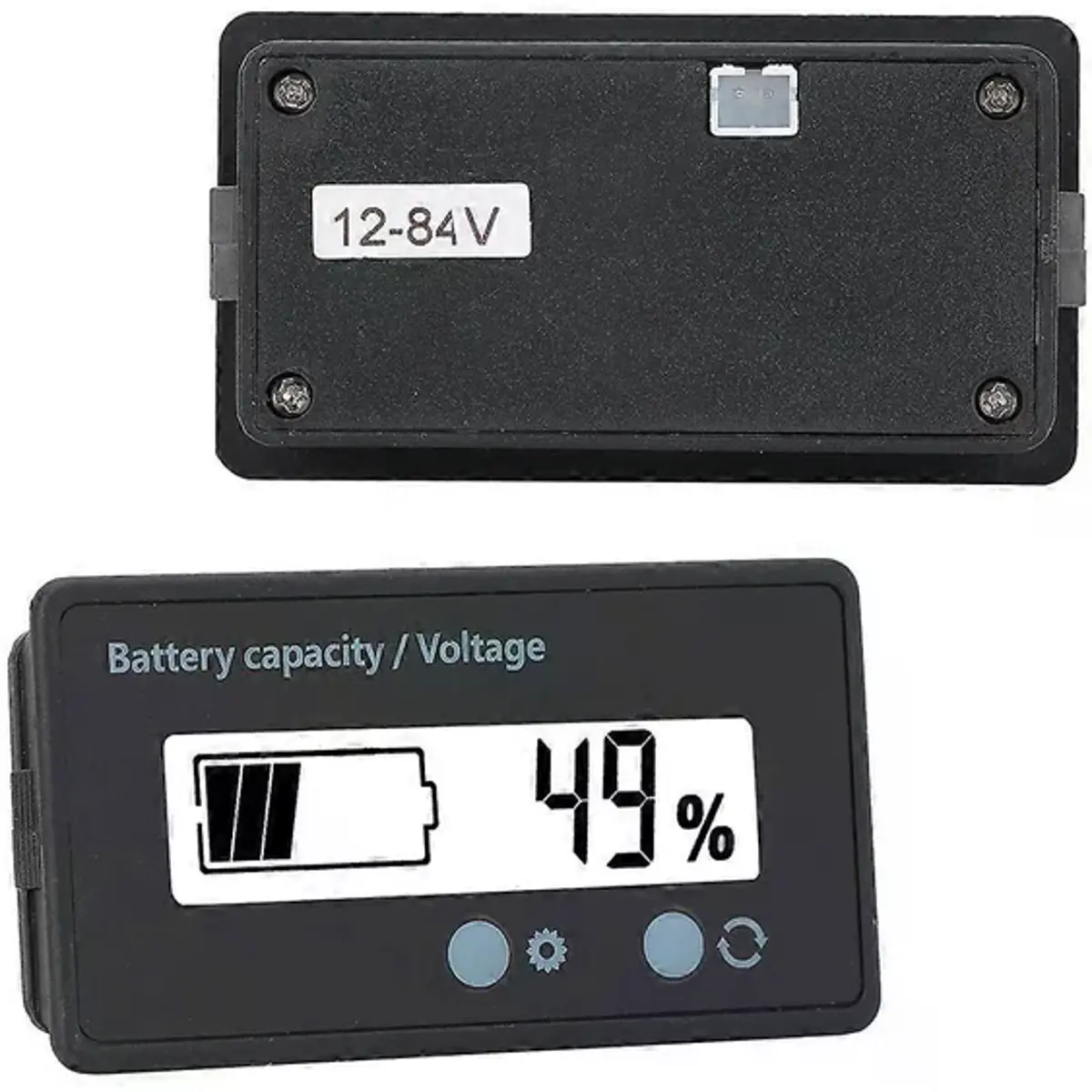

• Tensão de funcionamento: 12 V a 84 V DC
• Intervalo de medição: ~8 V a 100 V
• Tipos de bateria compatíveis
- Chumbo-ácido
- Lítio (Li-ion)
- LiFePO4

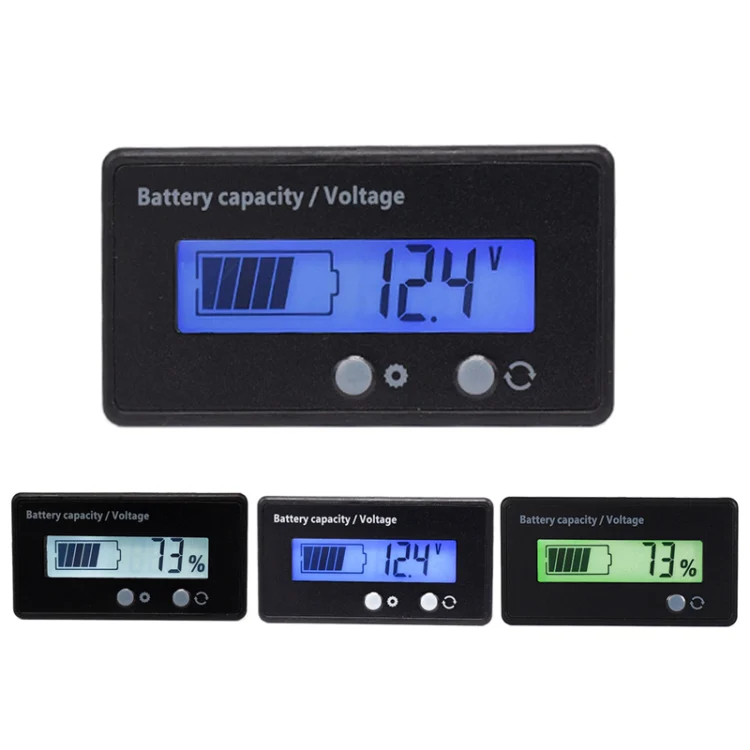

• Display
- LCD com retroiluminação branca
- Indicação de tensão (V)
- Indicação de capacidade (%)
- Barra gráfica de nível de carga
• Precisão: aprox. ±1%
• Funções
- Leitura de tensão em tempo real
- Indicador de carga da bateria
- Configuração do tipo de bateria
- Botão ON/OFF
• Construção

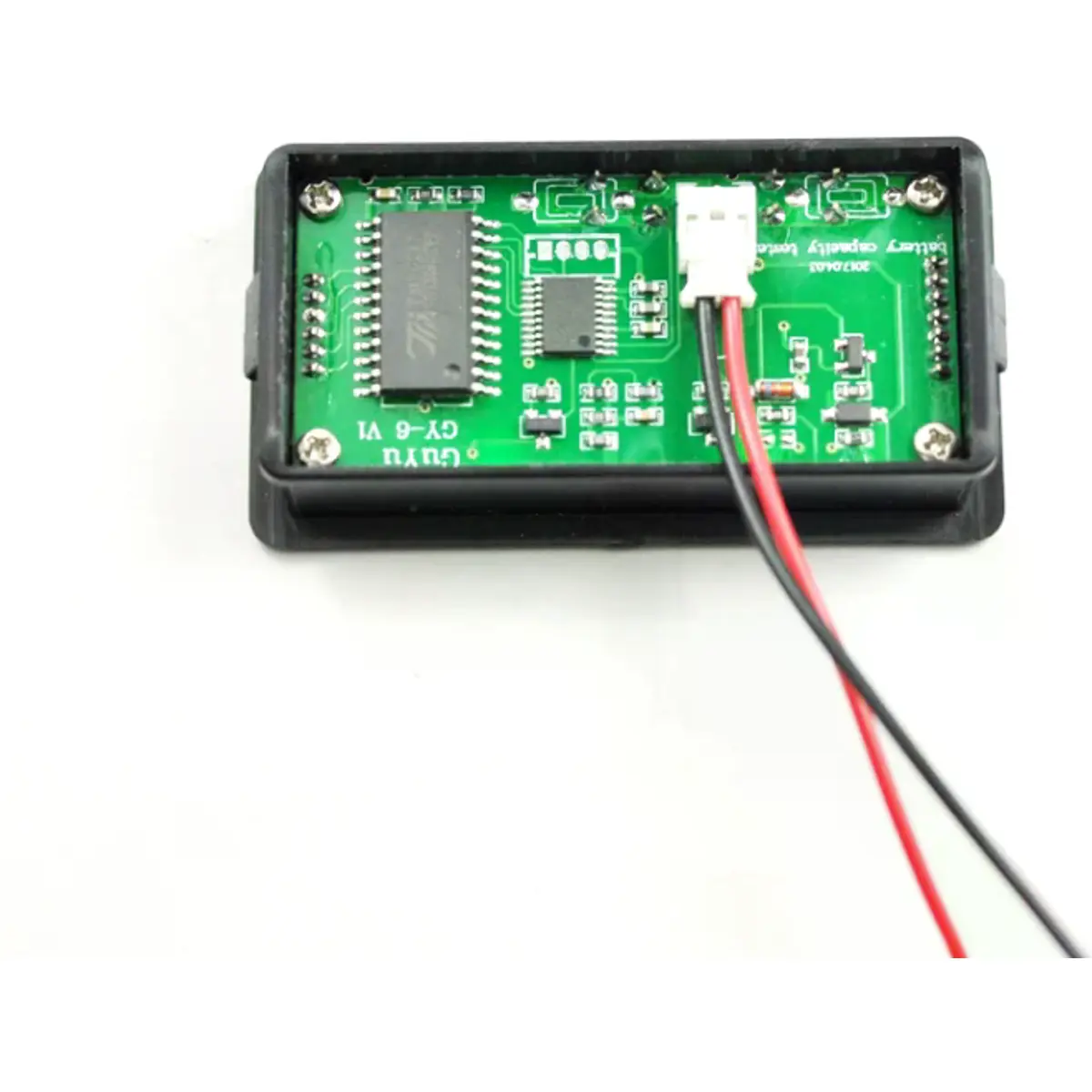

- Caixa em plástico / PCB
- Frente com película protetora (resistente à humidade)
• Instalação: Montagem em painel
• Aplicações
- Veículos elétricos (bicicletas, trotinetes)
- Sistemas solares
- UPS / backup
- Projetos eletrónicos
• Dimensões: ~60 × 33 × 13 mm
• Peso: ~20–25 g
• Temperatura de funcionamento: -10°C a +50°C

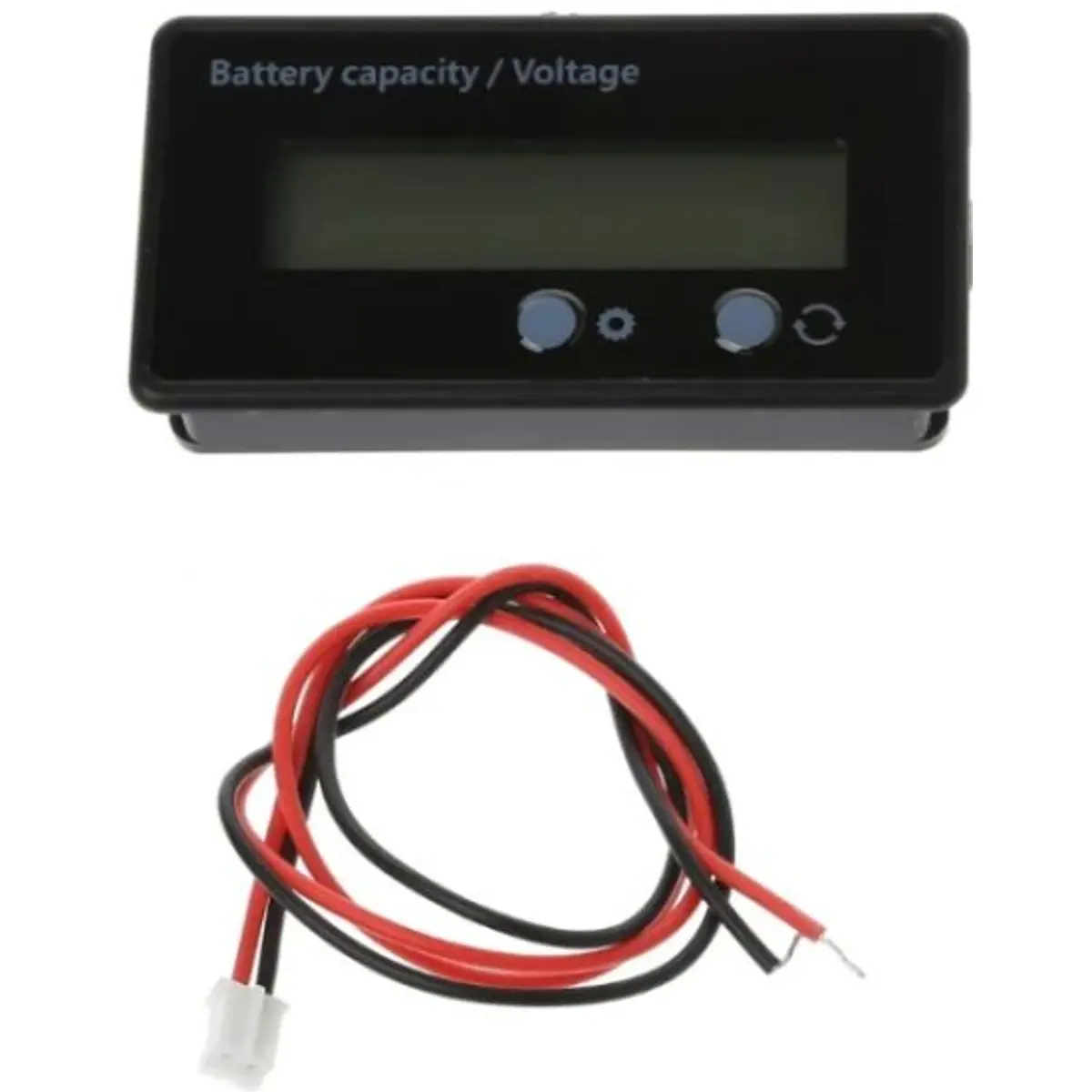

• Incluído na embalagem
- Módulo voltímetro/indicador
- Cabo de ligação
