O RF433R é um recetor de radiofrequência compacto a 433.92 MHz, concebido para aplicações de controlo remoto e comunicação sem fios de curto alcance. Com elevada sensibilidade e integração simplificada, garante receção estável e fiável em sistemas de automação, segurança e transmissão de dados.
PRINCIPAIS CARACTERÍSTICAS
◆ Frequência de operação de 433.92 MHz (banda ISM)
◆ Elevada sensibilidade de receção até -109 dBm
◆ Modulação ASK com taxa de receção de 1 Kbps
◆ Antena PCB integrada para design compacto
◆ Excelente seletividade e supressão de ruído
◆ Alcance estável até 10 metros
◆ Baixo consumo de corrente (8 mA)
◆ Integração simples em sistemas embebidos e aplicações RF
ESPECIFICAÇÕES
• Modelo: RF433R
• SKU: U113
• Circuito recetor: SYN531R
• Frequência de operação: 433.92 MHz
• Modulação: ASK
• Sensibilidade típica: -109 dBm
• Taxa de receção: 1 Kbps
• Corrente de operação: 8 mA
• Alcance estável: 10 m
• Tipo de antena: Antena PCB integrada

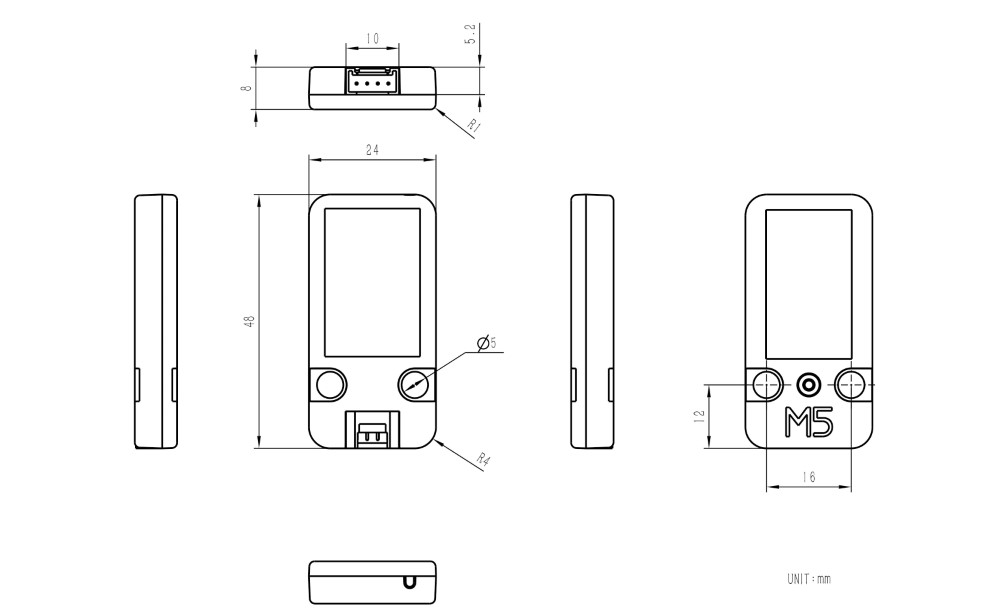

• Dimensões do produto: 48.0 x 24.0 x 8.0 mm
• Peso do produto: 6.9 g
• Dimensões da embalagem: 138.0 x 93.0 x 9.0 mm
• Peso bruto: 12.1 g

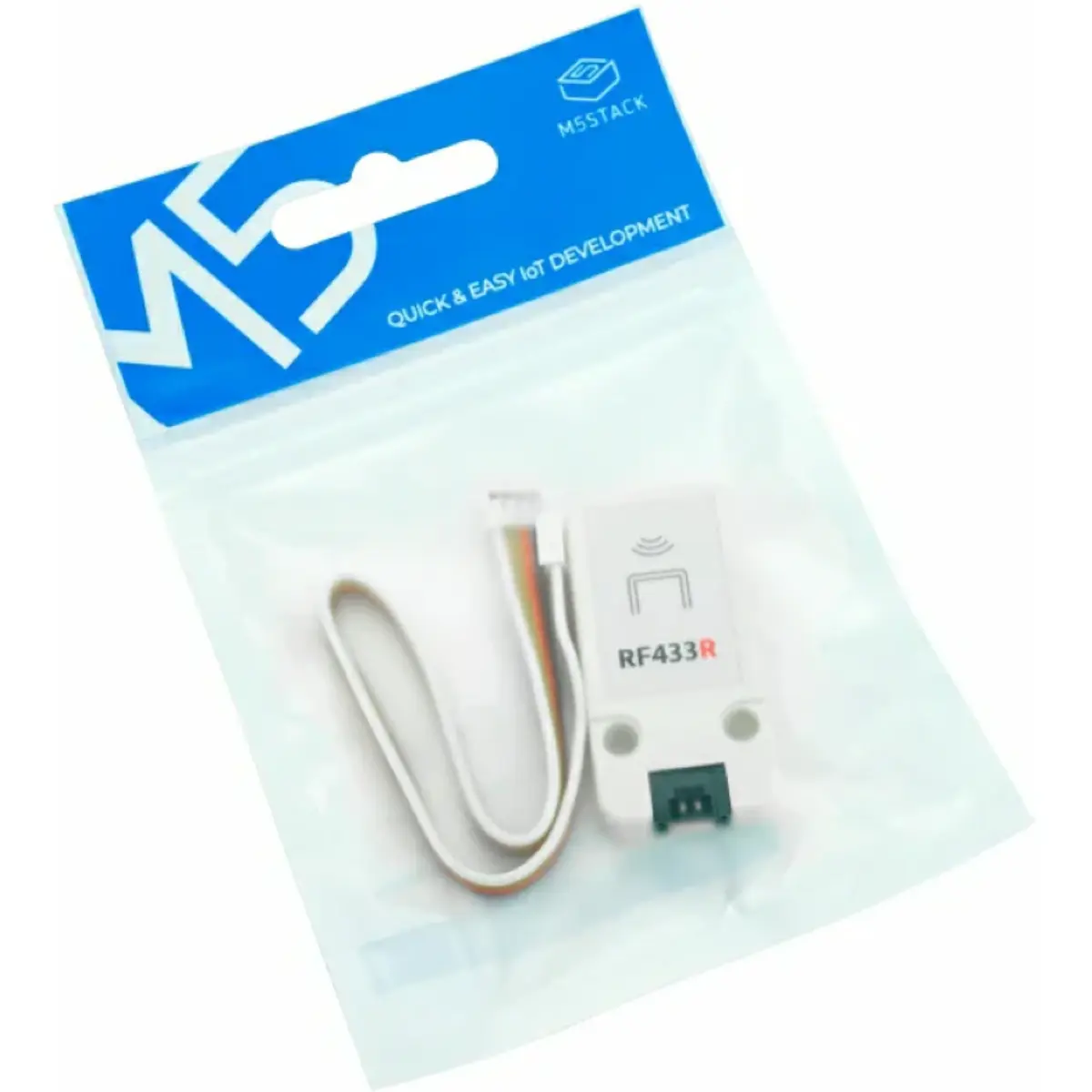

CONTEÚDO DA EMBALAGEM
• 1 x Módulo recetor RF433R
• 1 x Cabo Grove HY2.0-4P (20 cm)
APLICAÇÕES
• Automação de edifícios
• Sistemas de alarme de segurança
• Automação doméstica e industrial
• Controlo remoto sem fios
• Transmissão de dados sem fios
NOTAS
• Este módulo funciona exclusivamente como recetor ASK, disponibilizando à saída um sinal digital bruto, sem qualquer descodificação de protocolo.
• A interpretação dos dados recebidos deve ser realizada por um microcontrolador externo ou circuito dedicado.
• O desempenho (fiabilidade e alcance de até 10m) depende significativamente do ambiente, nível de interferência e posicionamento da antena.
• Para melhores resultados, recomenda-se a utilização de protocolos robustos e repetição de transmissão de dados.
• Opera na banda ISM de 433.92 MHz, amplamente utilizada em sistemas RF de curto alcance e sujeita a interferências de outros dispositivos na mesma frequência.
