O ESP32-S3-WROOM-1-N16R8 é um dos módulos mais potentes e versáteis da família Espressif, concebido para aplicações exigentes de Inteligência Artificial (AIoT) e processamento de sinal. Equipado com o processador Xtensa® Dual-Core de 32 bits, este módulo destaca-se pela inclusão de extensões vetoriais que aceleram significativamente operações de computação neural e processamento de imagem. Com uma generosa configuração de 16MB de memória Flash e 8MB de PSRAM externa, o N16R8 oferece os recursos necessários para gerir interfaces gráficas complexas, reconhecimento de voz e conectividade Wi-Fi/Bluetooth 5 (LE) de última geração, mantendo uma eficiência energética exemplar para dispositivos inteligentes e gateways industriais.
PRINCIPAIS CARACTERÍSTICAS
◆ Processador Dual-Core de alto desempenho com aceleração para IA.
◆ Conectividade sem fios completa com Wi-Fi de 2.4 GHz e Bluetooth 5 (LE).
◆ Memória expandida com 16MB de Flash e 8MB de PSRAM para projetos de grande escala.
◆ Suporte para protocolos de rede em malha (Wi-Fi Mesh) e Matter.
◆ Periféricos avançados, incluindo interface LCD, câmara e sensores tácteis.
ESPECIFICAÇÕES
• Unidade de Processamento (MCU)
- CPU: Xtensa® Dual-Core 32-bit LX7
· Frequência de relógio: Até 240 MHz
• Memória e Armazenamento
- Flash Interna (Quad SPI): 16 MB (N16)
· PSRAM Externa (Octal SPI): 8 MB (R8)
· SRAM Interna: 512 KB
• Conectividade Sem Fios
- Wi-Fi: IEEE 802.11 b/g/n (até 150 Mbps)
· Bluetooth: Bluetooth 5, Bluetooth mesh (LE)
• Interfaces e I/O
- Pinos GPIO: 36 pinos programáveis
· Periféricos: USB OTG, ADC, DAC, PWM, I2C, SPI, UART, SD/MMC
• Condições de Operação
- Tensão de funcionamento: 3.0V a 3.6V
· Temperatura de operação: -40°C a +85°C
CONTEÚDO DA EMBALAGEM

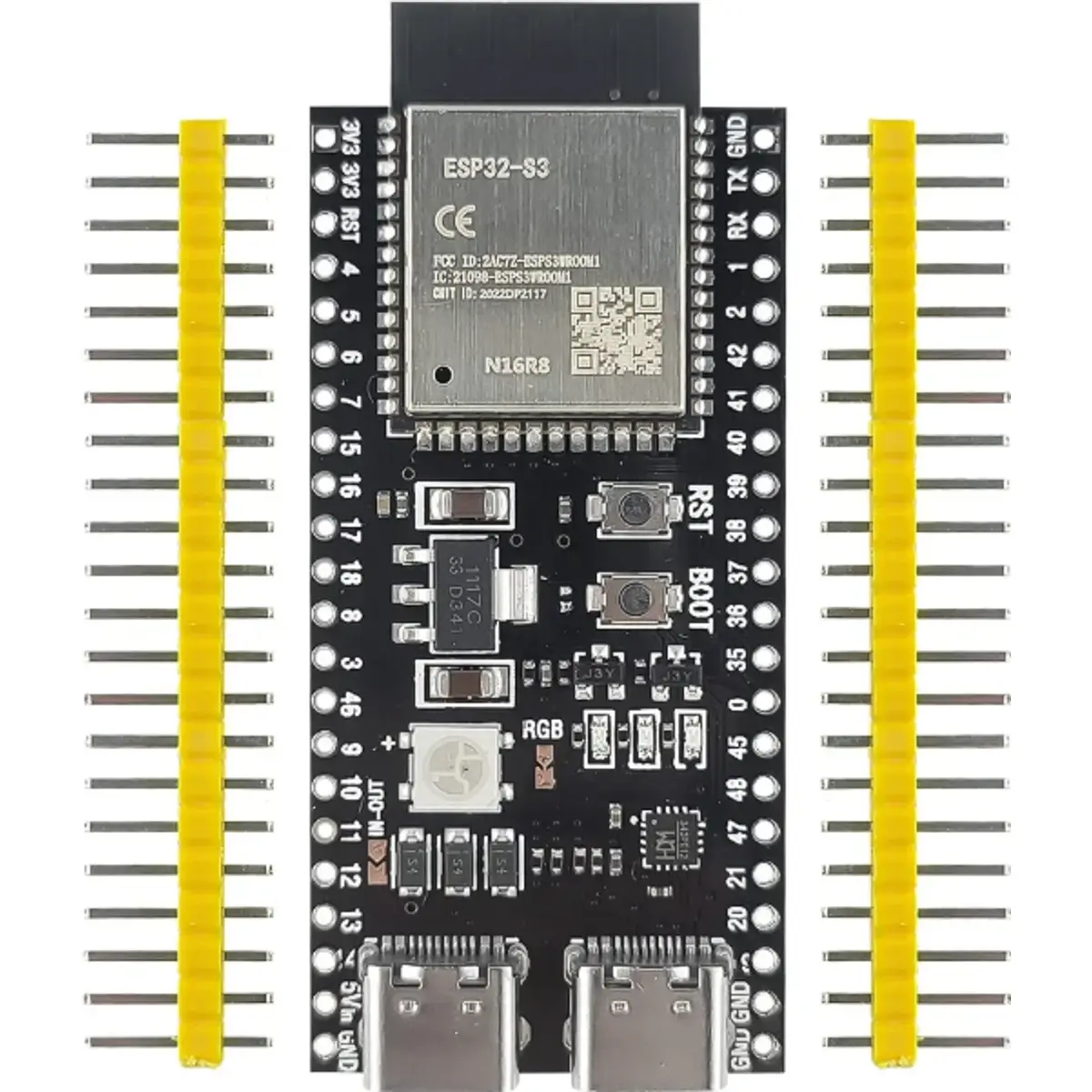

* 1x Módulo ESP32-S3-WROOM-1-N16R8 (Versão com Antena PCB Integrada)
Ficha Técnica do EspressifNOTAS
* A nomenclatura "N16R8" indica especificamente que esta variante utiliza 16MB de memória Flash e 8MB de PSRAM via barramento Octal SPI (OPI), o que proporciona uma largura de banda de memória superior às versões anteriores.
* Ao contrário do ESP32 original, o S3 possui suporte nativo para USB (Serial/JTAG), eliminando a necessidade de chips conversores USB-TTL externos em muitos designs.
* É fundamental garantir uma fonte de alimentação estável capaz de fornecer picos de corrente de, pelo menos, 500mA durante as transmissões Wi-Fi para evitar instabilidade no sistema.

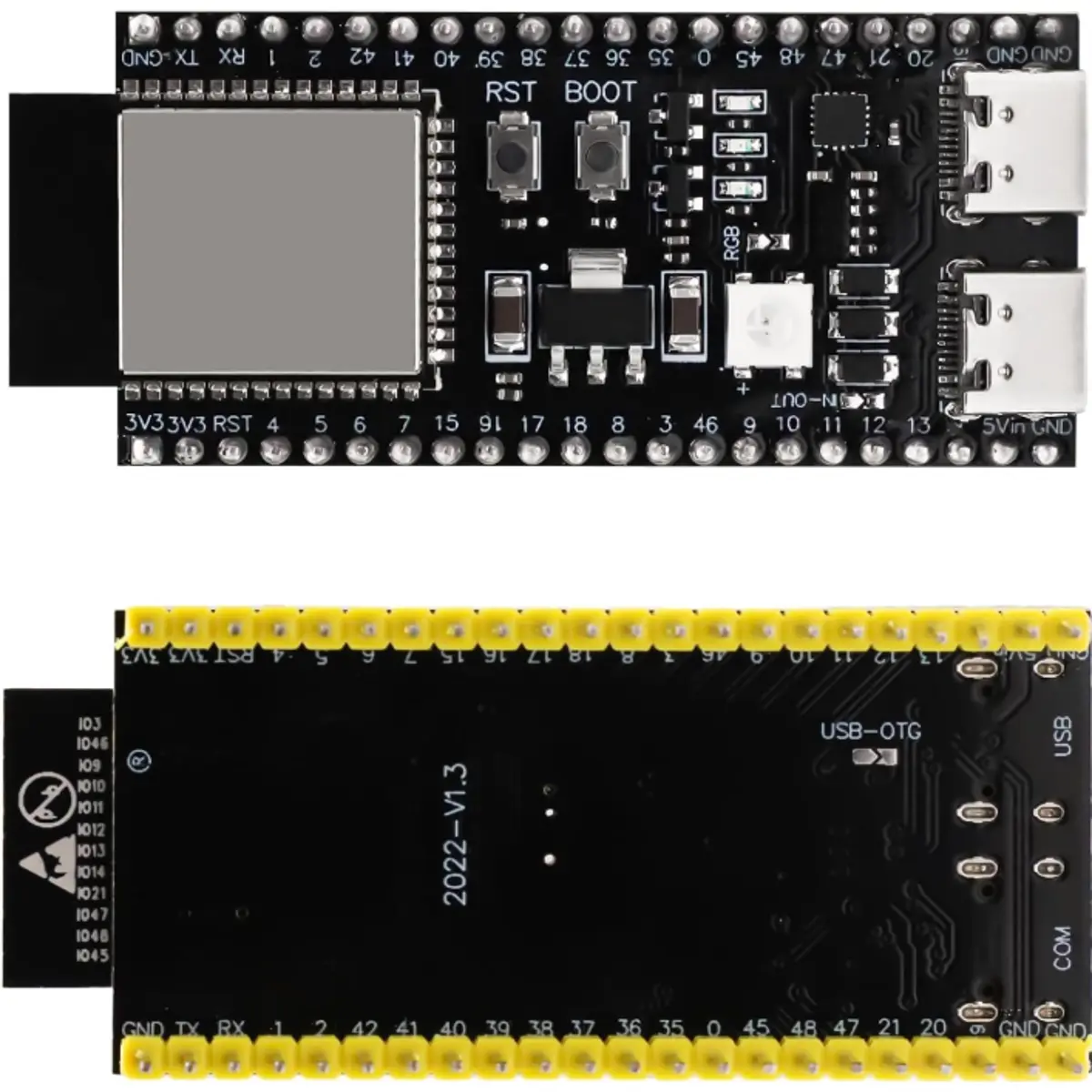

* A presença de duas portas USB-C no módulo de desenvolvimento ESP32-S3 é uma das suas características técnicas mais distintivas e úteis. Cada porta desempenha uma função específica e independente:
1. Porta USB-to-UART (Geralmente etiquetada como "UART" ou "COM")
É a porta tradicional para programação e monitorização série, mesmo que o seu código "tranque" o processador ou coloque o chip em modo de suspensão profunda (Deep Sleep), esta porta mantém-se ativa e visível no computador, permitindo carregar um novo código sem dificuldades.
2. Porta USB Nativa (Geralmente etiquetada como "USB" ou "Native")
Esta porta liga-se diretamente aos pinos internos de dados do processador ESP32-S3, que possui suporte nativo para USB OTG (On-The-Go). Isto permite que o chip se comporte como diferentes dispositivos, tais como:
HID (Human Interface Device): Pode emular um teclado, rato ou controlador de jogos.
MSC (Mass Storage Class): O computador reconhece o ESP32 como uma pen USB/unidade de disco.
MIDI: Para criar instrumentos musicais digitais.
Debugging: Também permite a depuração JTAG direta via USB, sem necessidade de hardware externo extra.
