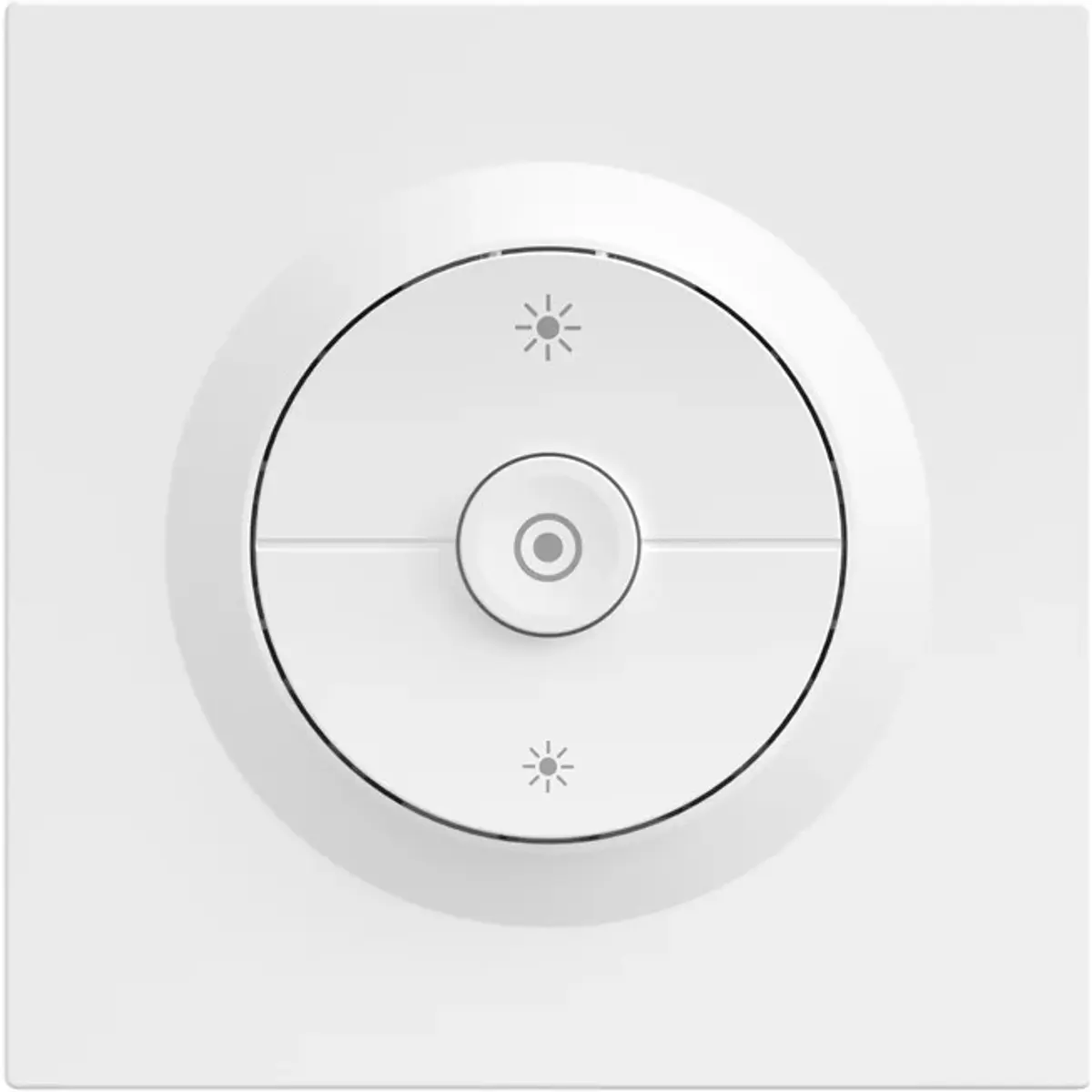

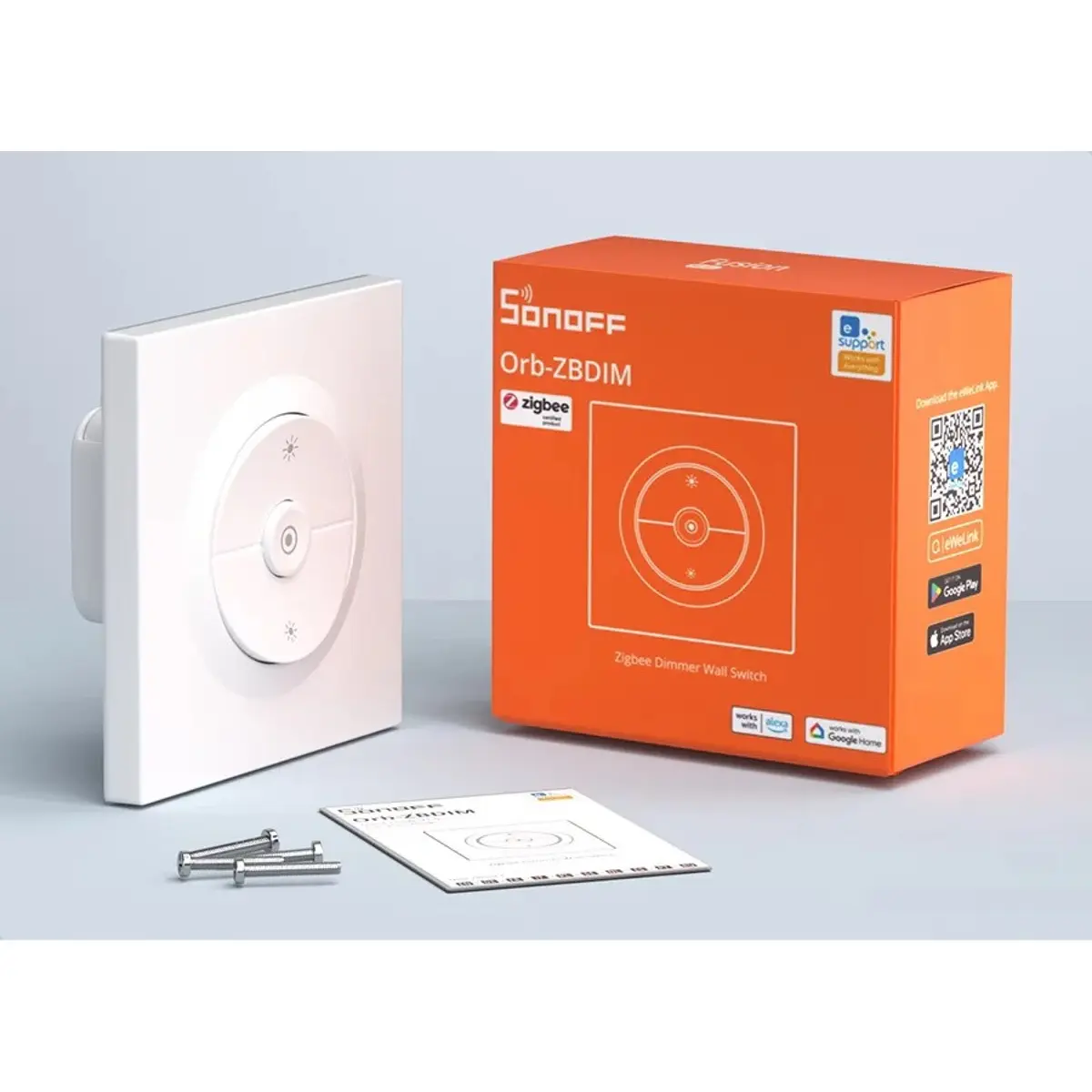

O SONOFF Orb-ZBDIM (MINI-ZBDIM-E) é um interruptor de parede com dimmer inteligente Zigbee 3.0, concebido para substituir interruptores tradicionais e integrar facilmente a iluminação convencional num sistema de casa inteligente. Compatível com múltiplos ecossistemas como eWeLink, Home Assistant e Alexa, oferece controlo preciso da intensidade luminosa, monitorização de consumo energético e elevada segurança elétrica.
Com suporte para uma vasta gama de cargas reguláveis, calibração automática e manual de brilho e função de repetidor Zigbee, o Orb-ZBDIM garante uma experiência de iluminação estável, suave e totalmente integrada numa rede Zigbee em malha.
PRINCIPAIS CARACTERÍSTICAS

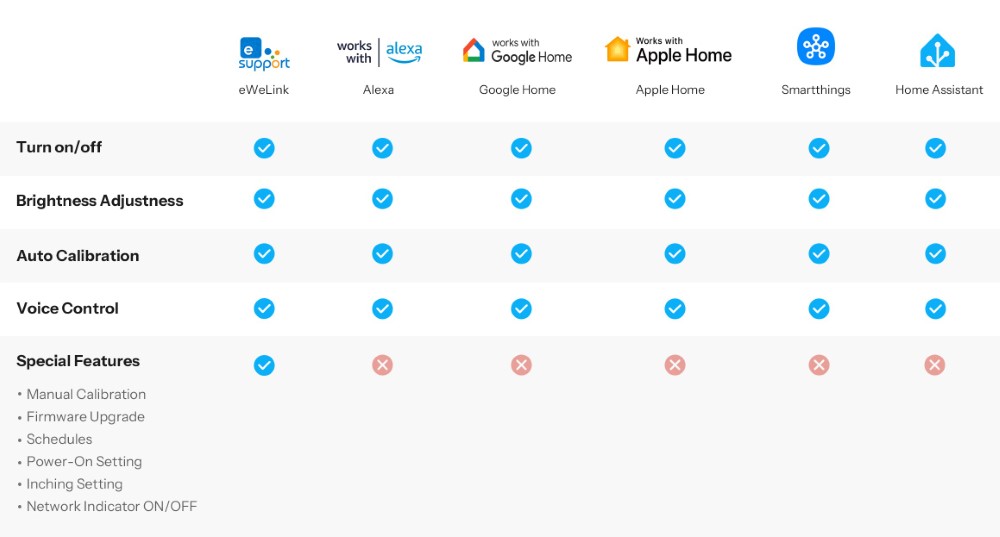

◆ Compatibilidade Zigbee 3.0 com integração em eWeLink, Home Assistant (ZHA e Zigbee2MQTT) e Alexa
◆ Regulação contínua de brilho 0–100% com ajuste percentual e predefinições
◆ Compatível com lâmpadas LED reguláveis, incandescentes, halogéneas e transformadores eletrónicos reguláveis
◆ Calibração automática e manual para evitar cintilação e otimizar níveis mínimo e máximo de luminosidade
◆ Monitorização de consumo energético em tempo real
◆ Proteções elétricas integradas: sobrecarga, sobrecorrente e sobreaquecimento (sensor NTC interno)
◆ Função de repetidor Zigbee (router) para extensão da rede em malha
◆ Configuração de tempo de transição e velocidade de variação ao acionar o interruptor
◆ Definição de estado após falha de energia (ligado, desligado, último estado ou inversão)
◆ Suporte para temporizadores, modo “inching” (auto-on/auto-off) e cenários inteligentes
◆ Controlo LAN local sem dependência da cloud (via eWeLink)

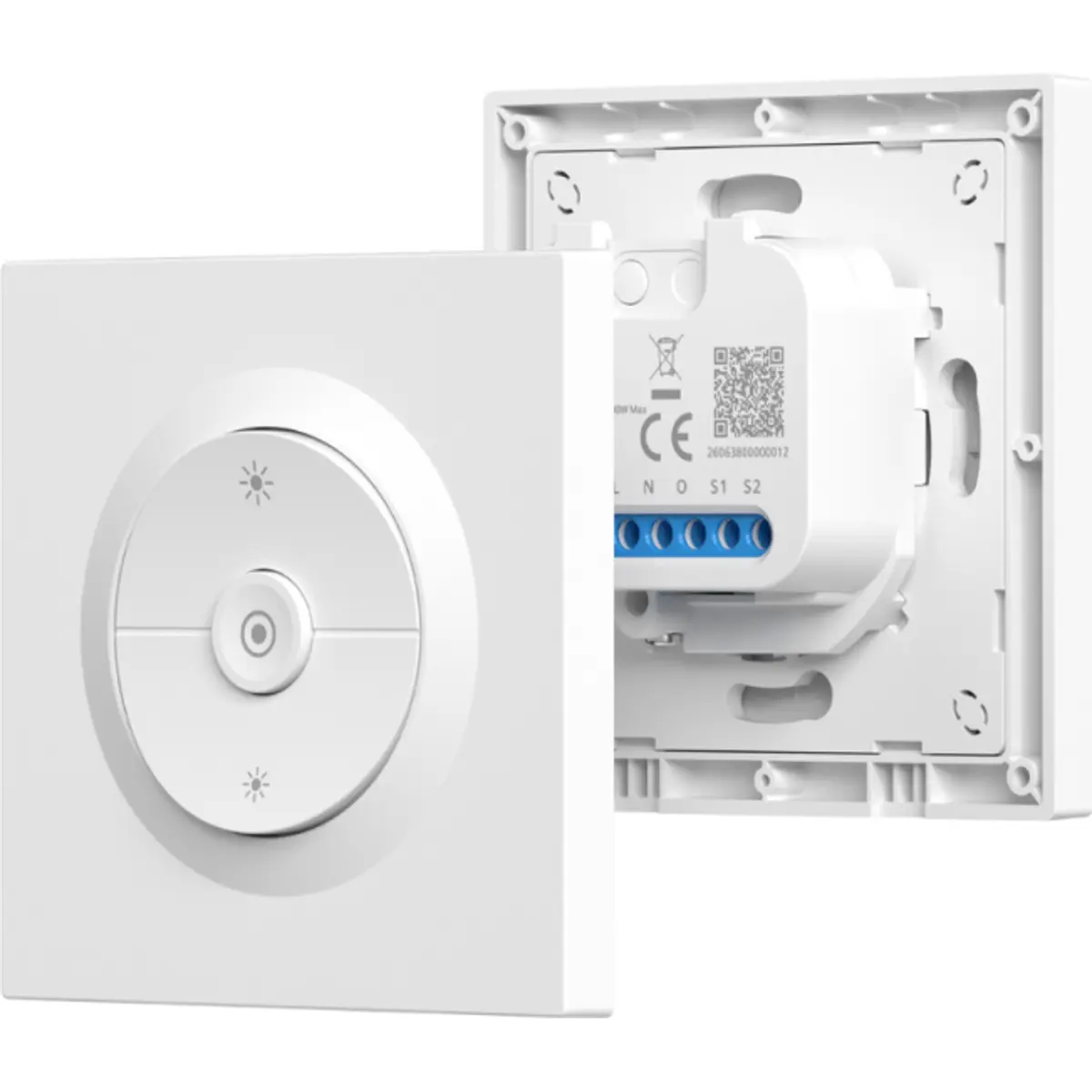

◆ Instalação embutida em caixa de aparelhagem padrão 86 × 86 mm
ESPECIFICAÇÕES
• Identificação do produto
- Nome do produto: Orb-ZBDIM
- Modelo: MINI-ZBDIM-E
- Série: Fusion Series
- Tipo: Interruptor de parede com dimmer Zigbee

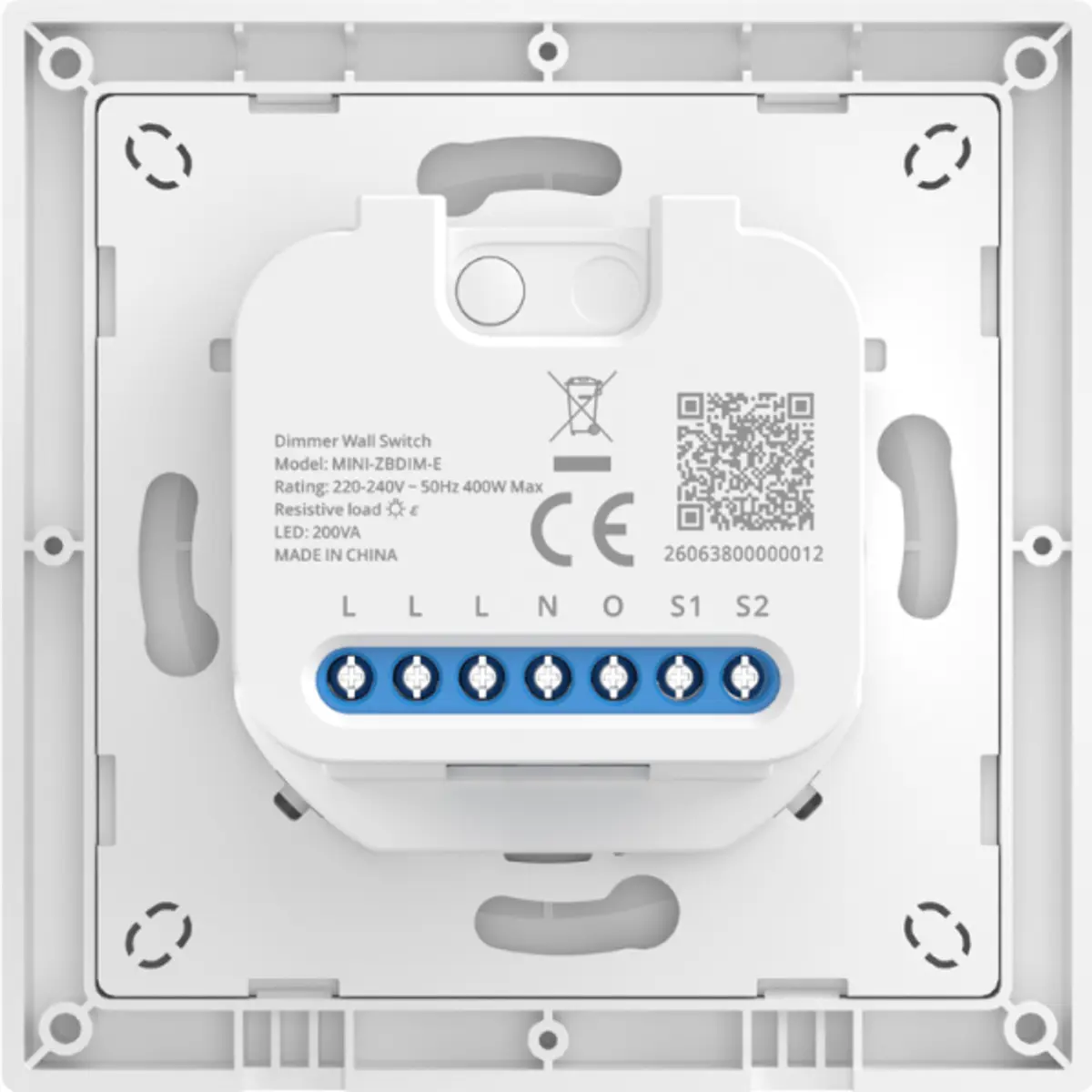

• Características elétricas
- Tensão nominal: 220–240 V~
- Frequência: 50 Hz
- Carga máxima resistiva: 400 W
- LED reguláveis: até 200 VA
- Transformadores eletrónicos reguláveis: até 200 W
- Necessita de condutor neutro
• Comunicação
- Protocolo: Zigbee 3.0 (IEEE 802.15.4)
- Função de router Zigbee (repetidor de sinal)
• Controlo e regulação
- Intervalo de regulação: 0–100%
- Modos de regulação: leading-edge ou trailing-edge
- Calibração: automática e manual
- Ajuste de brilho mínimo e máximo
- Tempo de transição configurável
- Velocidade de variação acionada pelo interruptor
• Segurança
- Proteção contra sobreaquecimento (NTC interno)
- Proteção contra sobrecarga
- Proteção contra sobrecorrente
• Características físicas
- Dimensões: 86 × 86 × 33,7 mm
- Peso líquido: 83 g
- Cor: Branco
- Material da caixa: PC
- Secção recomendada dos condutores: 0,75 mm² a 1,5 mm² (18–16 AWG), cobre rígido ou flexível
• Condições de funcionamento
- Instalação: Interior
- Temperatura de funcionamento: -10 °C a 40 °C
- Humidade relativa: 5–95% RH (sem condensação)
• Certificações: CE, RoHS
NOTAS
◆ Compatível apenas com 220–240V AC; não deve ser utilizado fora deste intervalo de tensão.
◆ Apenas para cargas reguláveis; não compatível com lâmpadas fluorescentes, CFL, fitas LED não reguláveis ou cargas indutivas (ex.: motores e ventiladores).
◆ Requer condutor neutro para funcionamento correto.
◆ Recomenda-se instalação por eletricista qualificado.
◆ Na primeira utilização, o dispositivo entra automaticamente em modo de emparelhamento.
