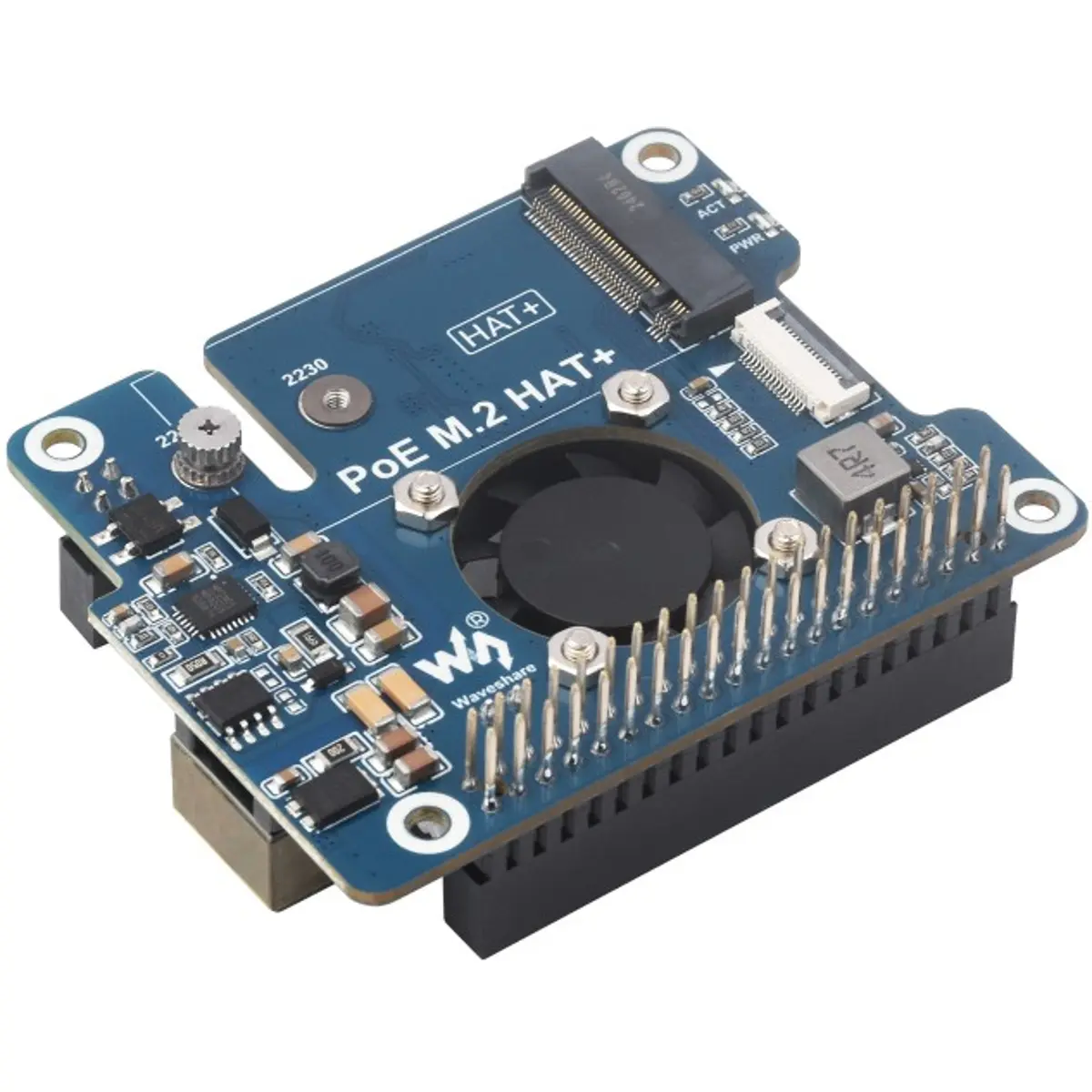

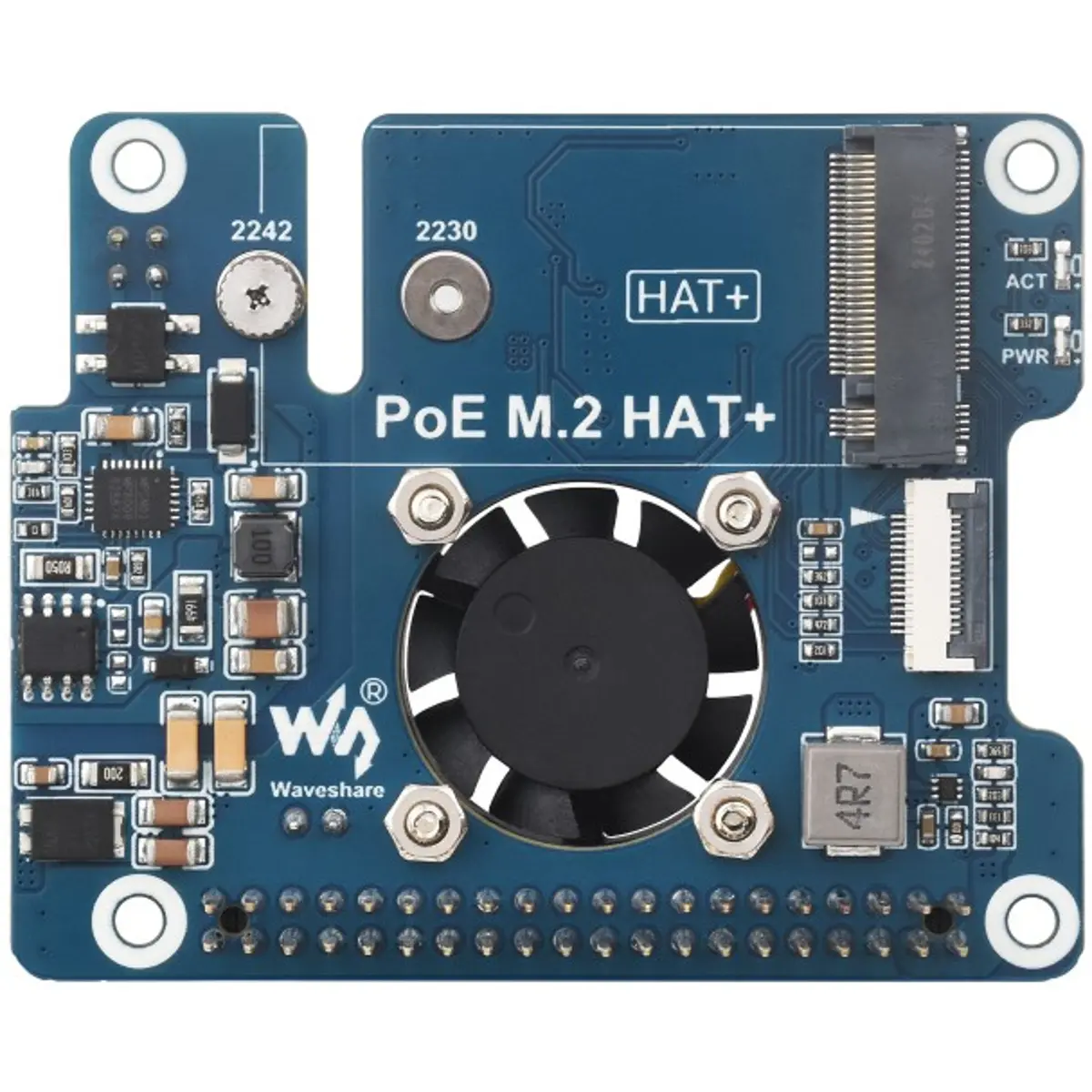

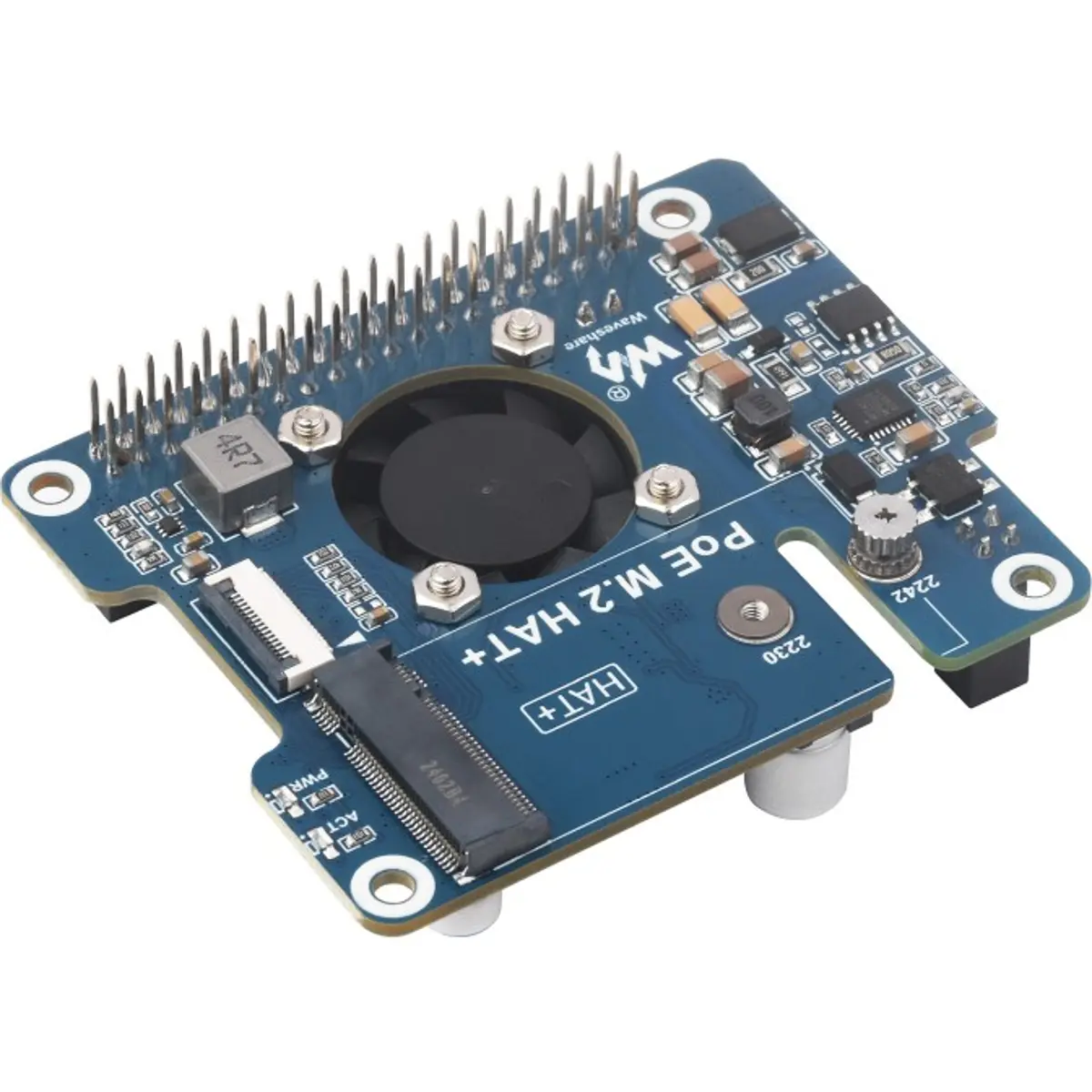

Waveshare 28411 - Placa HAT+ com PoE e Interface M.2 NVMe PCIe para Raspberry Pi 5

Placa de expansão multifuncional concebida especificamente para a Raspberry Pi 5, que combina Power over Ethernet (PoE) com um adaptador PCIe para interface M.2 de alta velocidade. Permite alimentar a Raspberry Pi através da rede Ethernet (PoE) e, simultaneamente, adicionar um disco SSD NVMe M.2 para armazenamento rápido e eficiente, incluindo a opção de arranque a partir de SSD, sem necessidade de alimentação e cabos separados.

Este módulo cumpre o padrão IEEE 802.3af/at de PoE, fornecendo energia estável a partir de um interruptor ou router PoE compatível. Inclui ainda um ventilador ativo de alto desempenho e dissipador metálico para melhorar a dispersão de calor e manter a Raspberry Pi e o SSD a temperaturas operacionais adequadas durante cargas elevadas.

A placa estabelece três ligações distintas ao Raspberry Pi 5:
◆ Conector PoE dedicado, para receção e conversão da alimentação via Ethernet;
◆ Barramento PCIe ×1 (Gen2 nativo / Gen3 configurável) através de cabo FFC de 16 pinos, para comunicação com a unidade M.2 NVMe;
◆ Header GPIO de 40 pinos, assegurando compatibilidade com o padrão HAT+ e acesso aos sinais GPIO.
Esta arquitetura permite integrar alimentação PoE, interface PCIe de alta velocidade e armazenamento NVMe numa única solução compacta.

PRINCIPAIS CARACTERÍSTICAS
✅ PoE conforme IEEE 802.3af/at: alimentação da Raspberry Pi através do cabo Ethernet, reduzindo cabos adicionais.
✅ O suporte a SSD NVMe via M.2 (2230/2242) permite instalar unidades de armazenamento rápido e eficiente para aplicações com grandes exigências de I/O.
✅ Possibilita que a Raspberry Pi arranque diretamente do SSD NVMe instalado.
✅ PCI-E ×1 Gen2/Gen3: interface de alta velocidade para comunicação com o SSD.
✅ Ventilação ativa e dissipador metálico: sistema de refrigeração integrado para manter desempenho estável sob cargas elevadas.
✅ Indicadores LED para verificar de forma imediata se a placa está alimentada e se o armazenamento está a ser acedido.

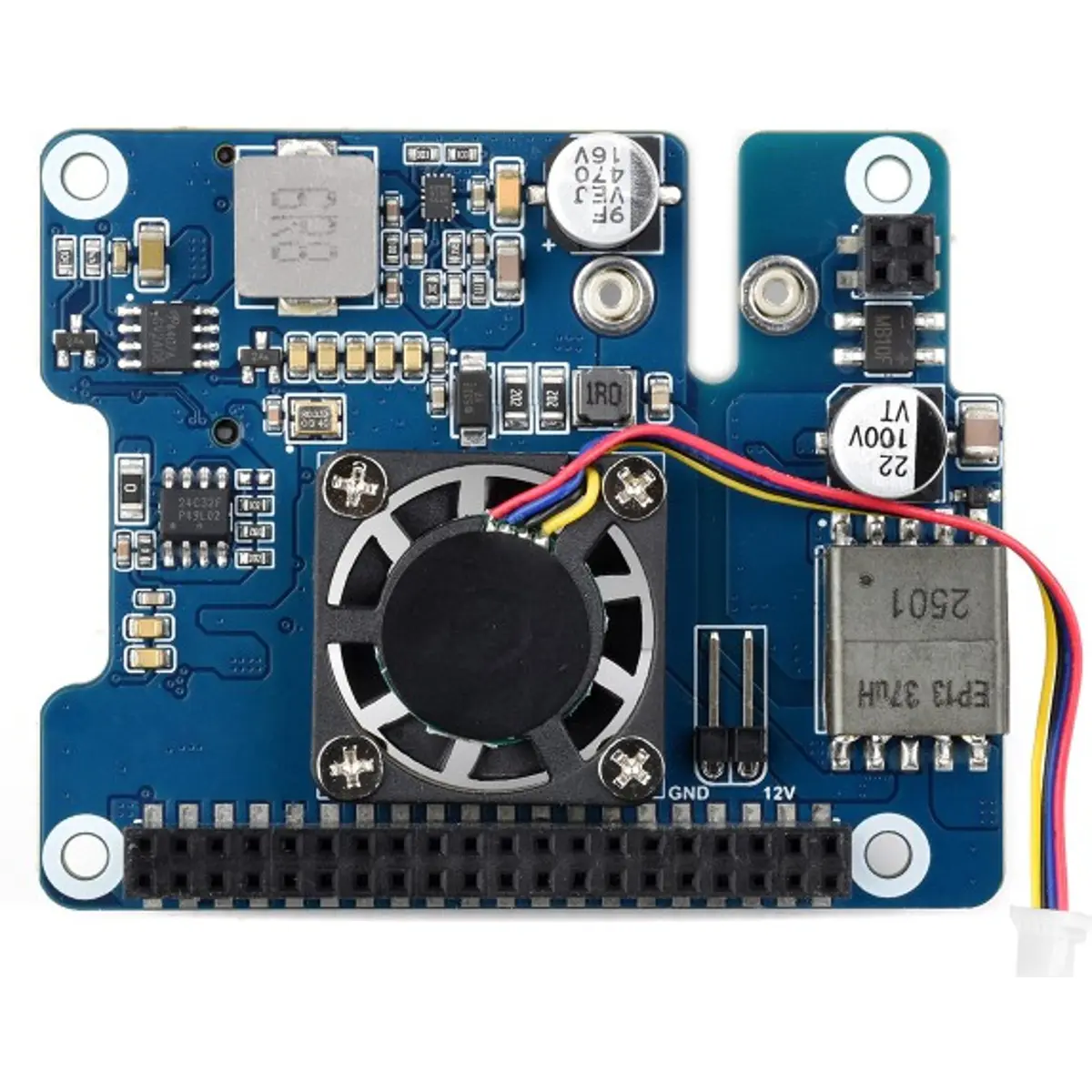

✅ Saídas de energia adicionais de 5 V e 12 V disponíveis para alimentar periféricos ou módulos adicionais.
✅ Instalação simples: Compatível com o padrão Raspberry Pi HAT+.

ESPECIFICAÇÕES TÉCNICAS
• Modelo: Waveshare POE M.2 HAT+
• Compatibilidade: Raspberry Pi 5
• Padrão PoE: IEEE 802.3af/at (Power over Ethernet)
• Tensão de entrada PoE: 37 V ~ 57 V DC
• Saída de energia PoE: 5 V @ 4,5 A (GPIO header) / 12 V @ 2 A (2P header)
• Interface M.2: PCI-E ×1 Gen2/Gen3 para SSD NVMe com M-Key
• Tamanhos M.2 suportados: 2230 / 2242
• Ligação: GPIO standard de 40 pinos
• Refrigeração: Ventilador ativo + dissipador metálico
• Indicadores LED: alimentação e leitura/escrita
• Dimensões: 56,5 × 70,0 mm

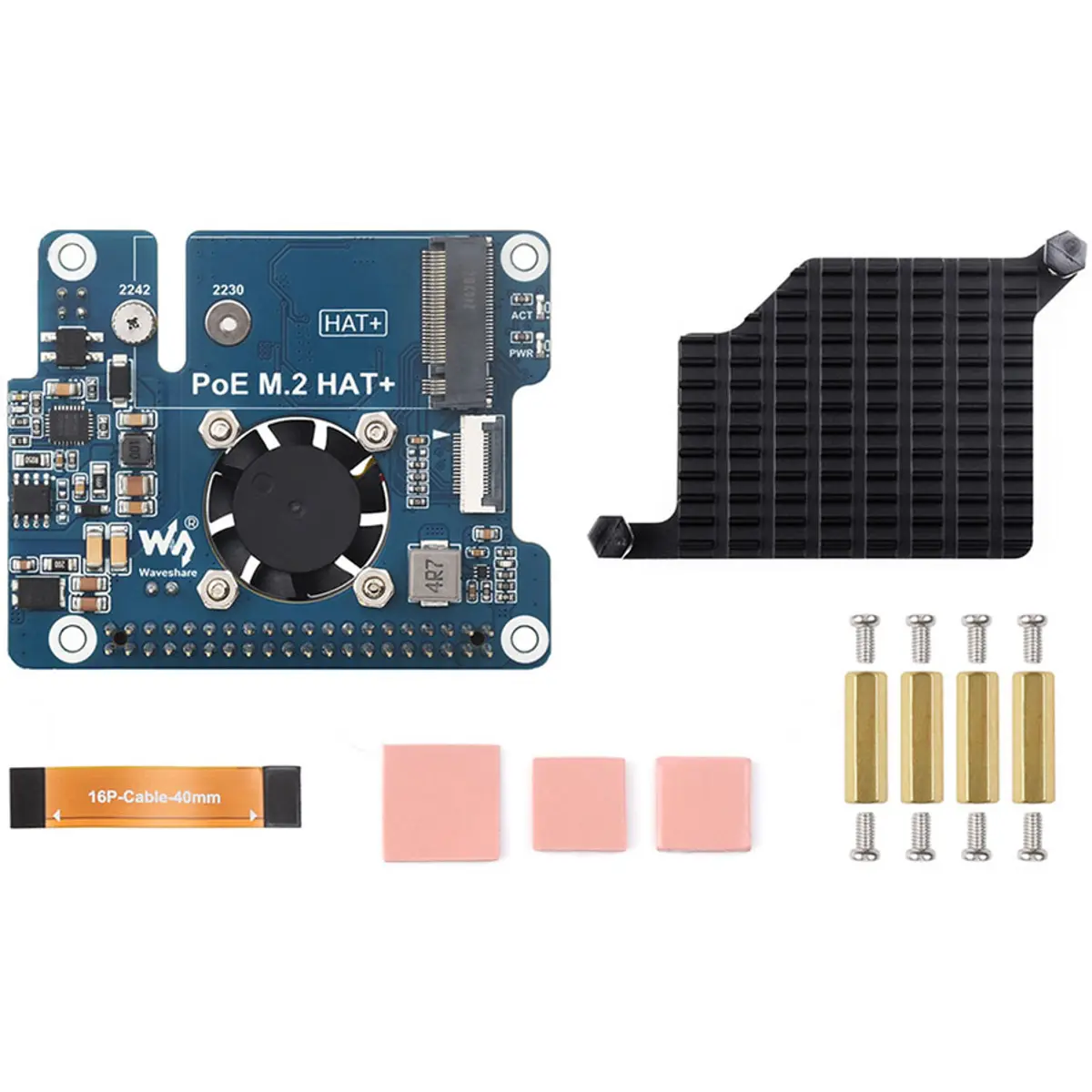

• Incluído na embalagem:
    - 1× POE M.2 HAT+
    - 1× Dissipador metálico
    - 1× Cabo 16 pinos – 40mm
    - 1× Fita térmica (3 peças)
    - 1× Conjunto de parafusos

➡️ ATENÇÃO: é apenas para Raspberry Pi 5, não é compatível com Raspberry Pi 4B/3B.
