Waveshare 16806 - Placa de expansão LoRa 868MHz (Semtech SX1262) c/ antena p/ Raspberry Pi

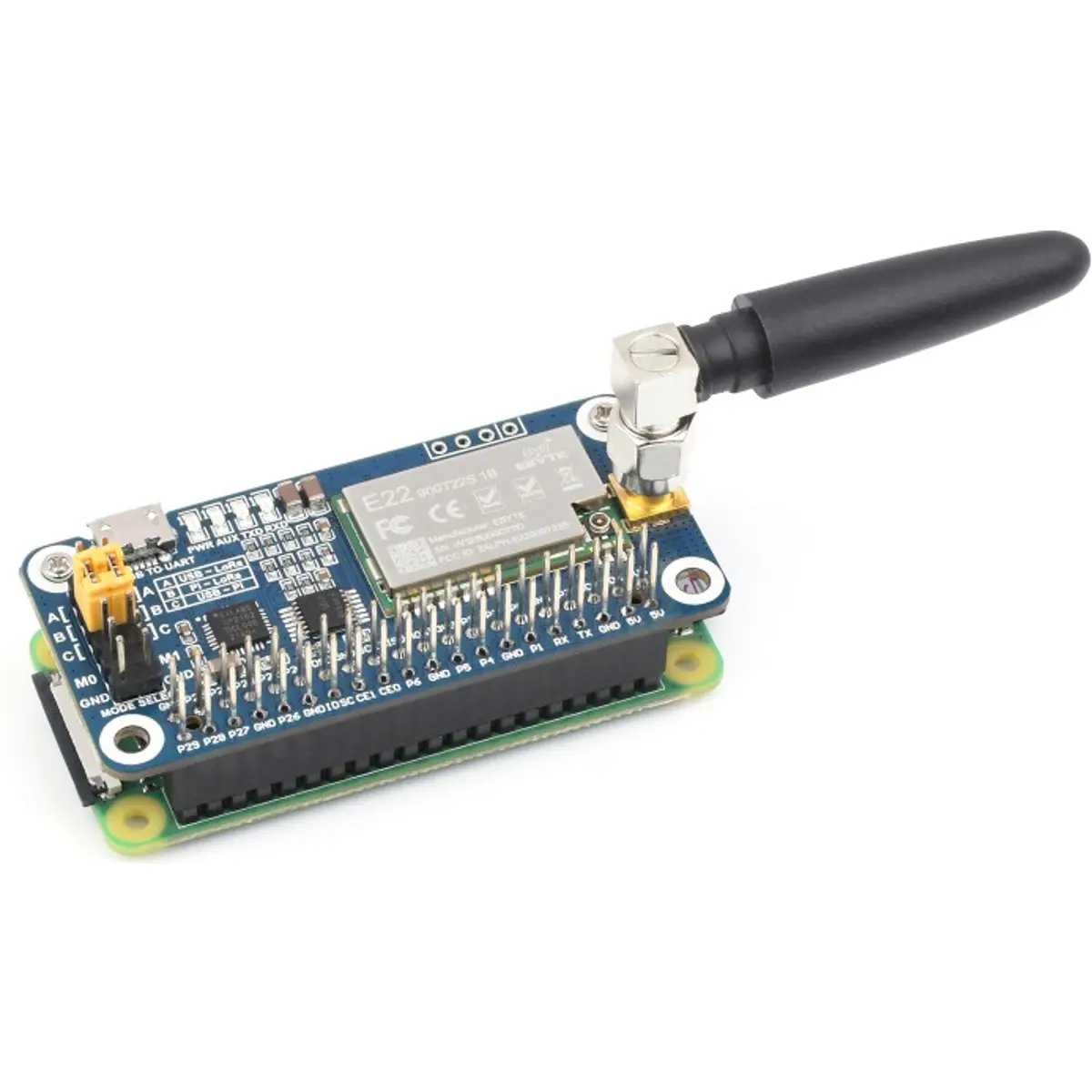

Módulo de comunicação sem fios de longo alcance, desenvolvido para integração com placas Raspberry Pi através do conector GPIO de 40 pinos. Baseado no chip SX1262, este HAT opera na banda 868 MHz, permitindo a transmissão e receção de dados em redes LoRa com desempenho de baixo consumo e elevada robustez. A tecnologia LoRa (Long Range) utiliza modulação de espetro alargado para oferecer comunicação sem fios fiável em ambientes com interferências.

Com alcance de vários quilómetros em condições ideais, tem aplicações em sensores IoT, monitorização remota, automação industrial e cidades inteligentes. O módulo inclui um conversor USB-UART CP2102 para facilitar a depuração e comunicação direta via USB, indicadores LED que fornecem informação visual do funcionamento, e interfaces que permitem também a ligação a microcontroladores como Arduino ou STM32.

PRINCIPAIS CARACTERÍSTICAS
✅ A comunicação LoRa 868 MHz permite ligações sem fios robustas e de longo alcance em banda sub-GHz, ideal para aplicações IoT.
✅ Modulação LoRa e FSK/OOK: suporta múltiplos modos de modulação para flexibilidade de uso em diferentes cenários de comunicação.
✅ Alcance significativo até cerca de 5 km em espaço aberto sem obstruções, adequado para monitorização remota e redes distribuídas.
✅ Com transmissão potente com até 22 dBm ajustáveis, permite otimizar potência de transmissão para equilíbrio entre alcance e consumo energético.
✅ Modo Sleep de baixo consumo (≈2 µA): reduz o consumo energético em aplicações alimentadas por bateria.
✅ O conversor CP2102 USB-to-UART facilita a depuração e comunicação com PC ou microcontroladores.

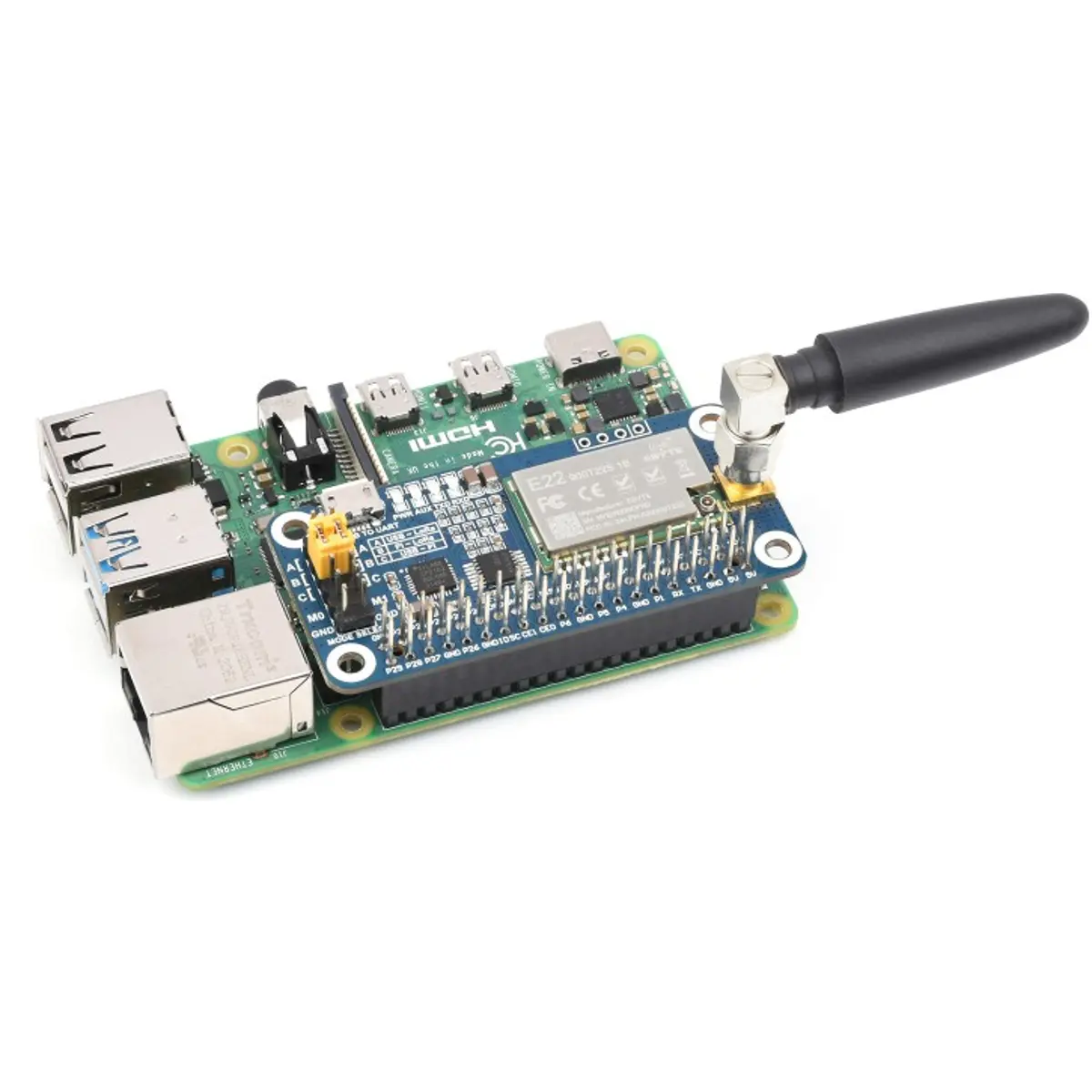

✅ Compatível com Raspberry Pi: instalação direta no conector GPIO de 40 pinos de versões como Raspberry Pi 2/3/4/Zero.
✅ Indicadores LED de estado que permitem ter leitora de informação como energia, receção/transmissão e estado geral do HAT.
✅ A interface UART TTL exposta possibilita ligação direta a sistemas de controlo externos, como Arduino ou STM32.
✅ Compatível com 3,3 V e 5 V: facilita integração com múltiplas plataformas de desenvolvimento.

ESPECIFICAÇÕES TÉCNICAS
• Modelo: Waveshare SX1262 868M LoRa HAT
• Chip RF: Semtech SX1262 (LoRa)
• Banda de frequência: 868 MHz (≈ 863–870 MHz)
• Potência de transmissão: 10/13/17/22 dBm selecionáveis
• Sensibilidade de receção: ~‐147 dBm (radio rate 2.4 kbps)
• Taxa de dados: 0.3 kbps – 62.5 kbps (programável)

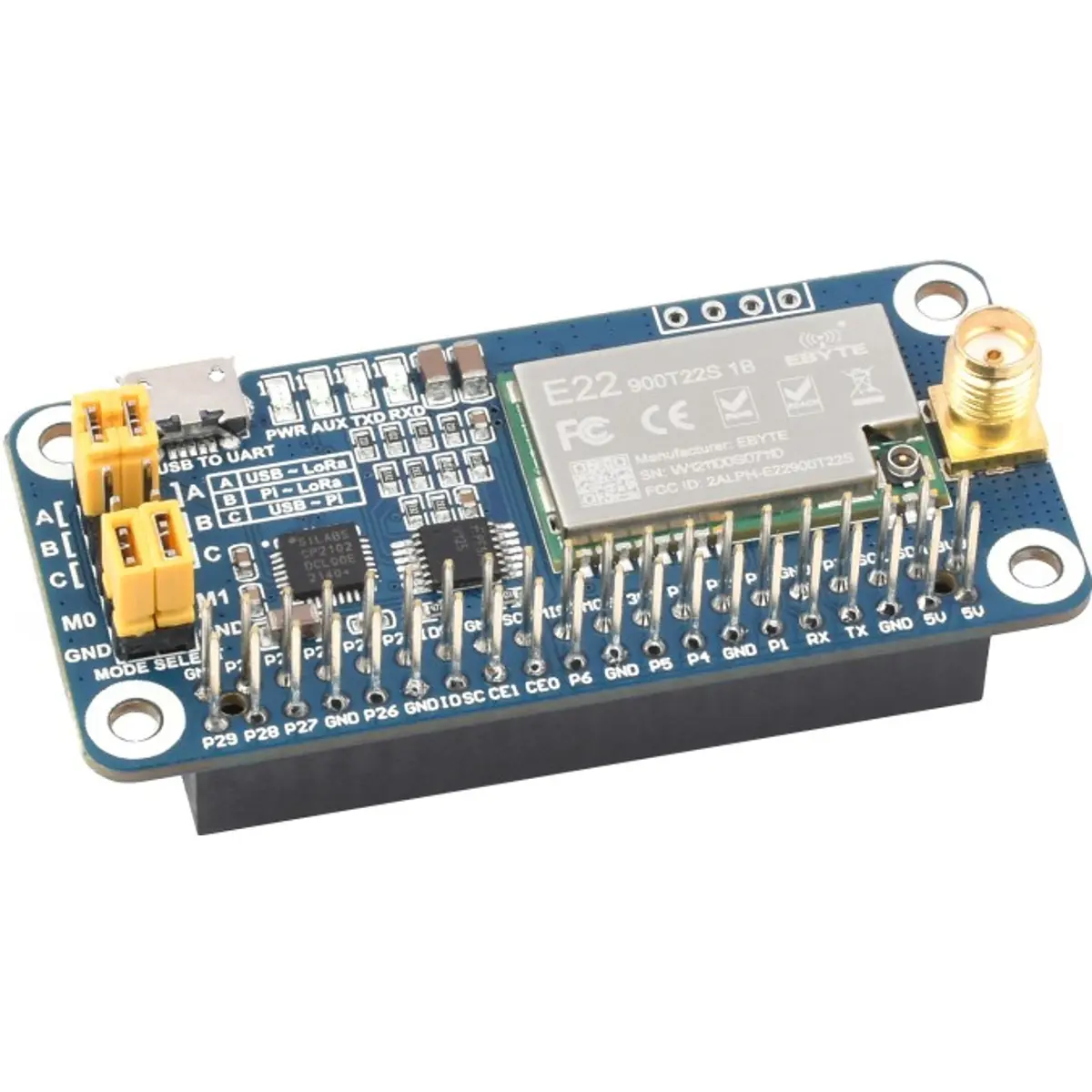

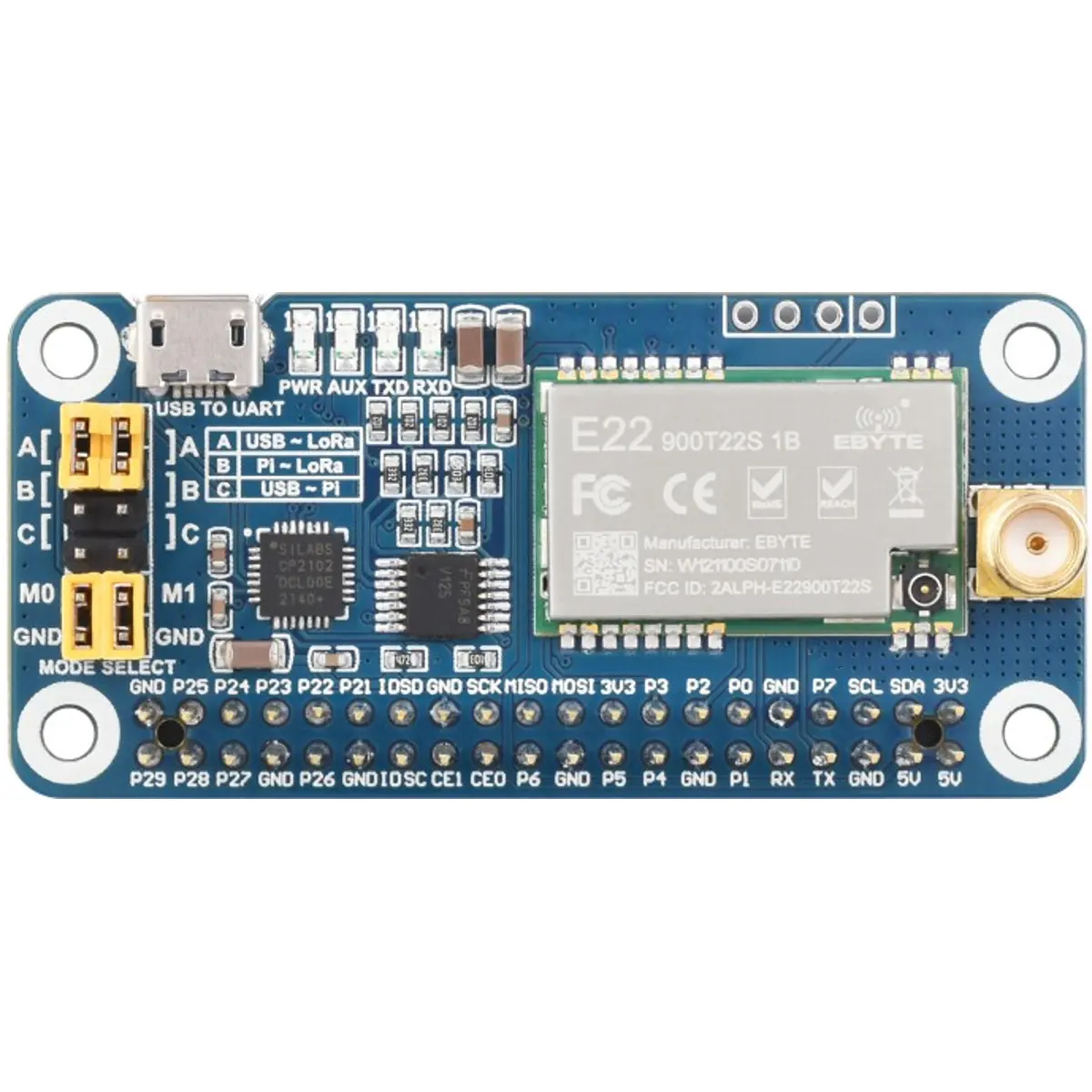

• Interface de comunicação: UART TTL (via CP2102 e headers GPIO)
• Conversor USB-to-UART: CP2102 integrado
• Tensão de alimentação: 5 V (via GPIO)
• Lógica de nível: 3.3 V / 5 V compatível
• Conectores: GPIO 40-pins, cabeamento UART TTL, antena SMA/IPEX
• Distância de transmissão: até ~5 km em ambiente aberto com antenas otimizadas
• Consumo de energia:
  - Transmissão ~110-133 mA (instantâneo)
  - Recepção ~11 mA
  - Sleep ~2 µA
• Temperatura de funcionamento: -40 °C a +85 °C
• Dimensões: ~65 × 31 mm (aprox.)
• Incluído:

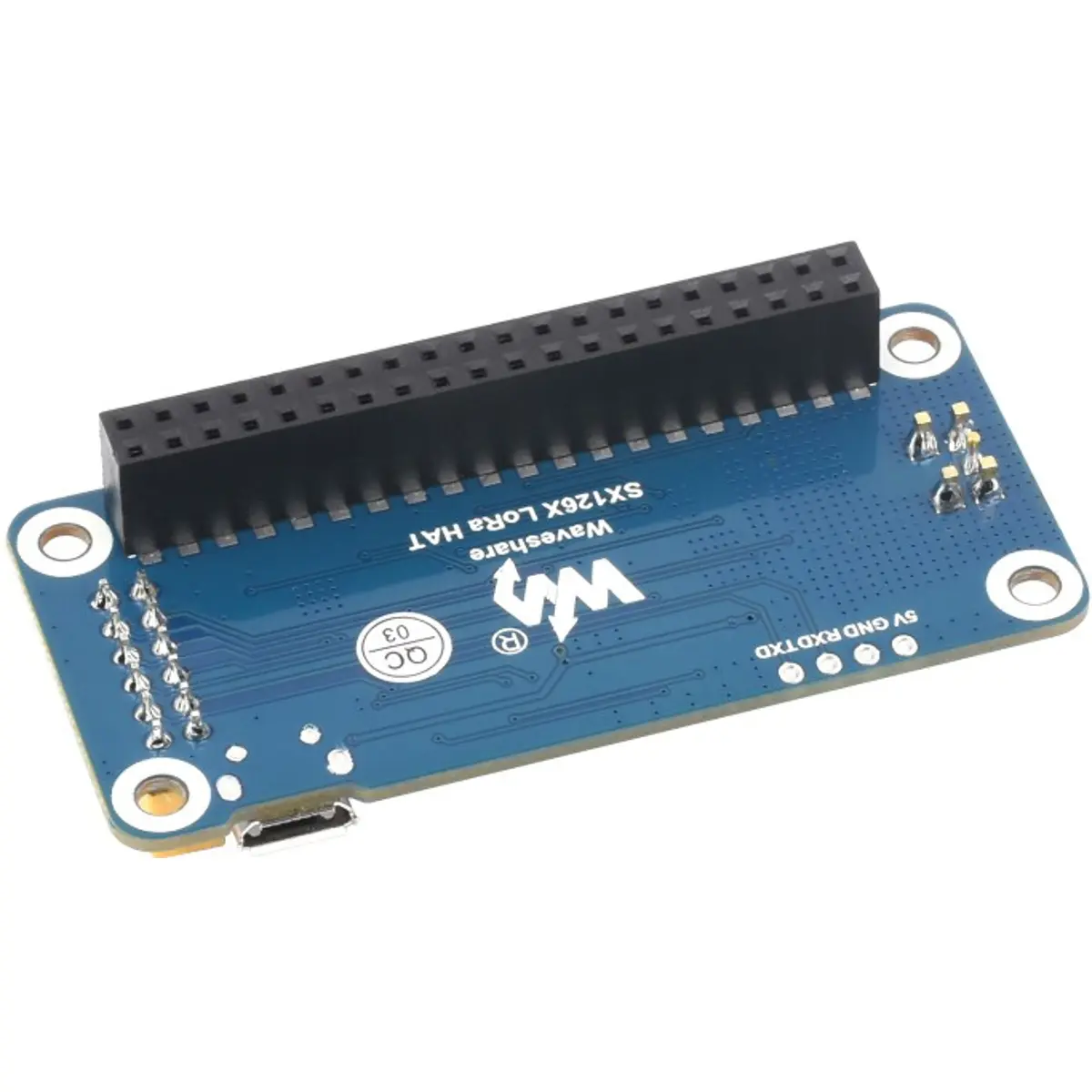

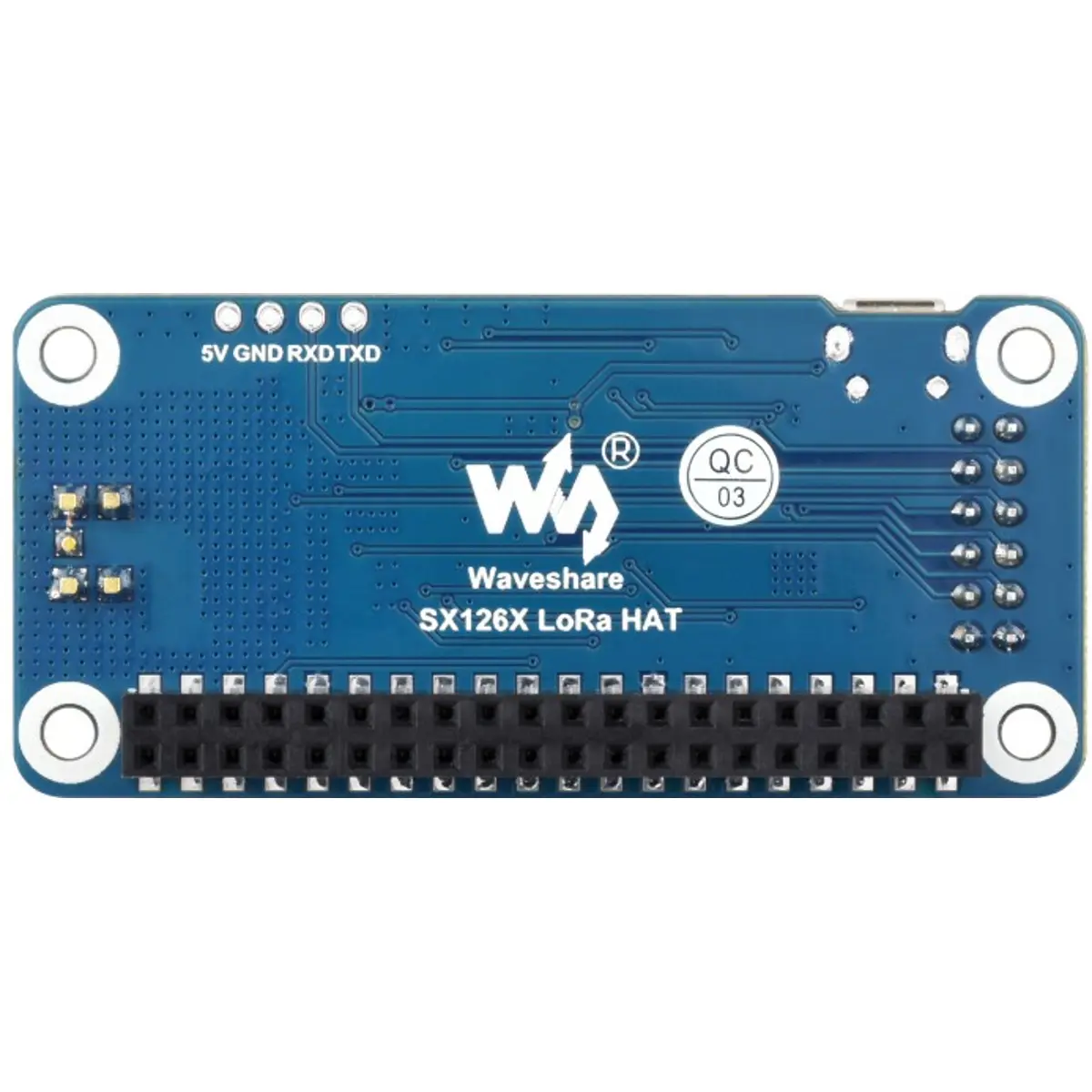

  - SX1262 868M LoRa HAT

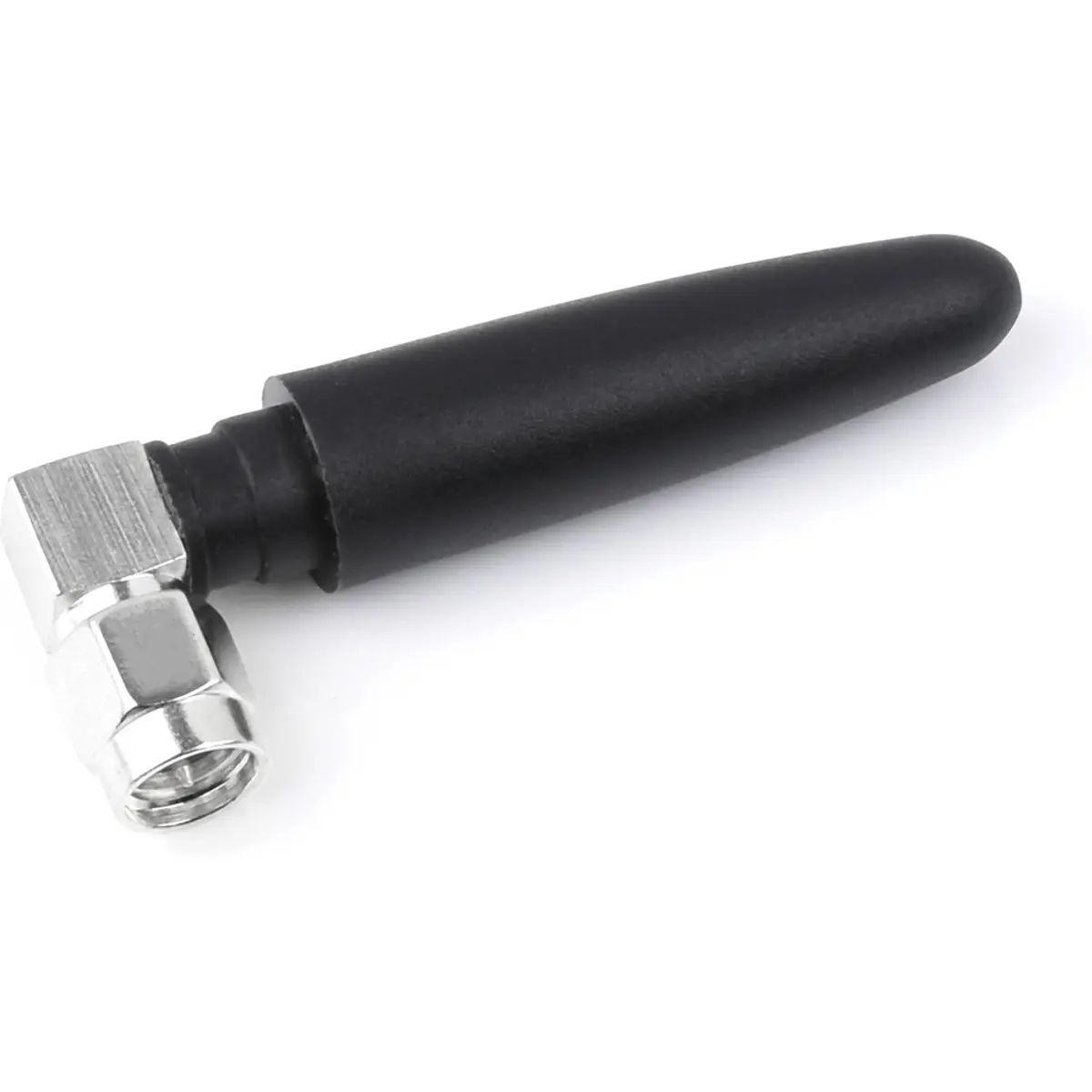

  - Antena 868 MHz

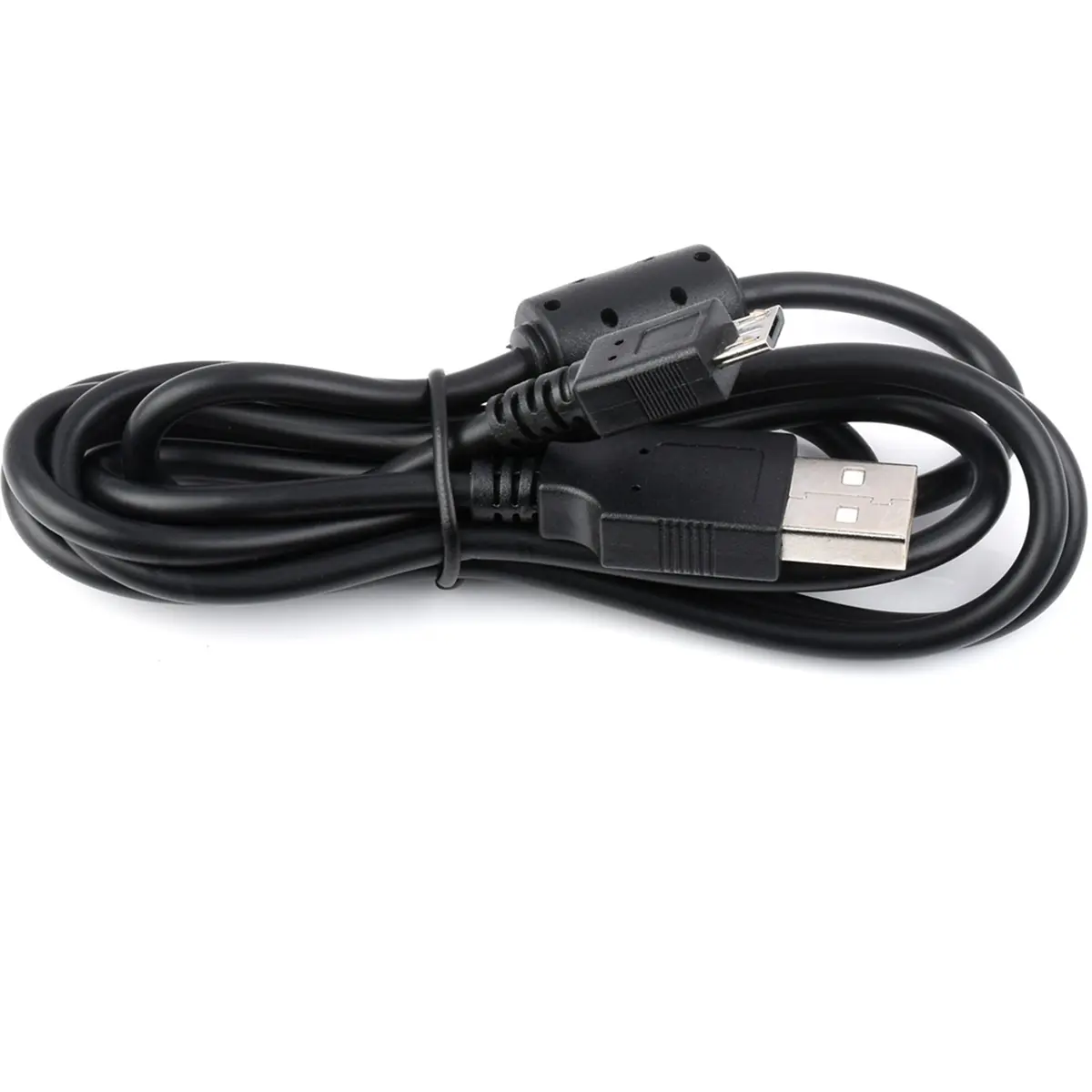

  - Cabo USB-A ↔ Micro-USB

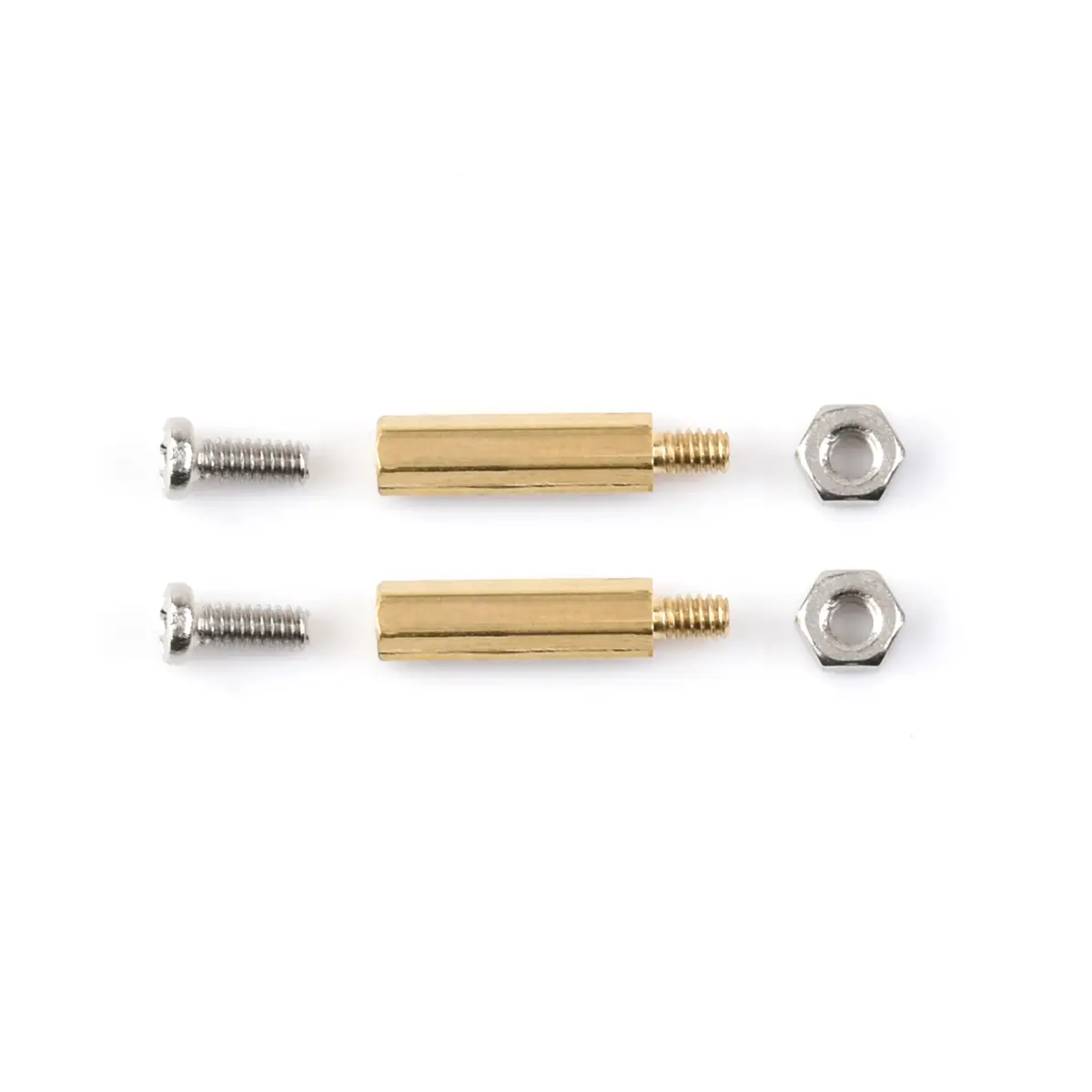

  - Parafusos de fixação

NOTAS
◆ Este produto necessita de ser utilizado em pares.
◆ Este modelo não suporta o protocolo LoRaWAN. A comunicação é efetuada através de protocolo LoRa proprietário (ponto-a-ponto ou rede LoRa personalizada).
◆ A distância de transmissão indicada (até ~5 km) é obtida em condições ideais, em espaço aberto e sem obstruções. O alcance real depende da antena utilizada, da potência configurada e do ambiente envolvente.
◆ A alimentação do HAT é efetuada a 5 V através do conector GPIO do Raspberry Pi. A compatibilidade 3,3 V / 5 V refere-se aos níveis lógicos da interface.
◆ Para maximizar o desempenho RF, recomenda-se a correta instalação da antena antes de alimentar o módulo.
◆ A utilização na banda 868 MHz deve respeitar a regulamentação local aplicável (limites de potência e duty cycle na UE).
