Este Waveshare GSM/GPRS/GNSS/Bluetooth HAT é uma placa de extensão compatível com Raspberry Pi que acrescenta ao sistema capacidades de comunicação móvel, posicionamento global e ligações sem fios a partir de um único módulo compacto. É ideal para projetos IoT, sistemas de telemetria, dispositivos remotos ou aplicações que requerem mobilidade e conectividade independente da rede local.

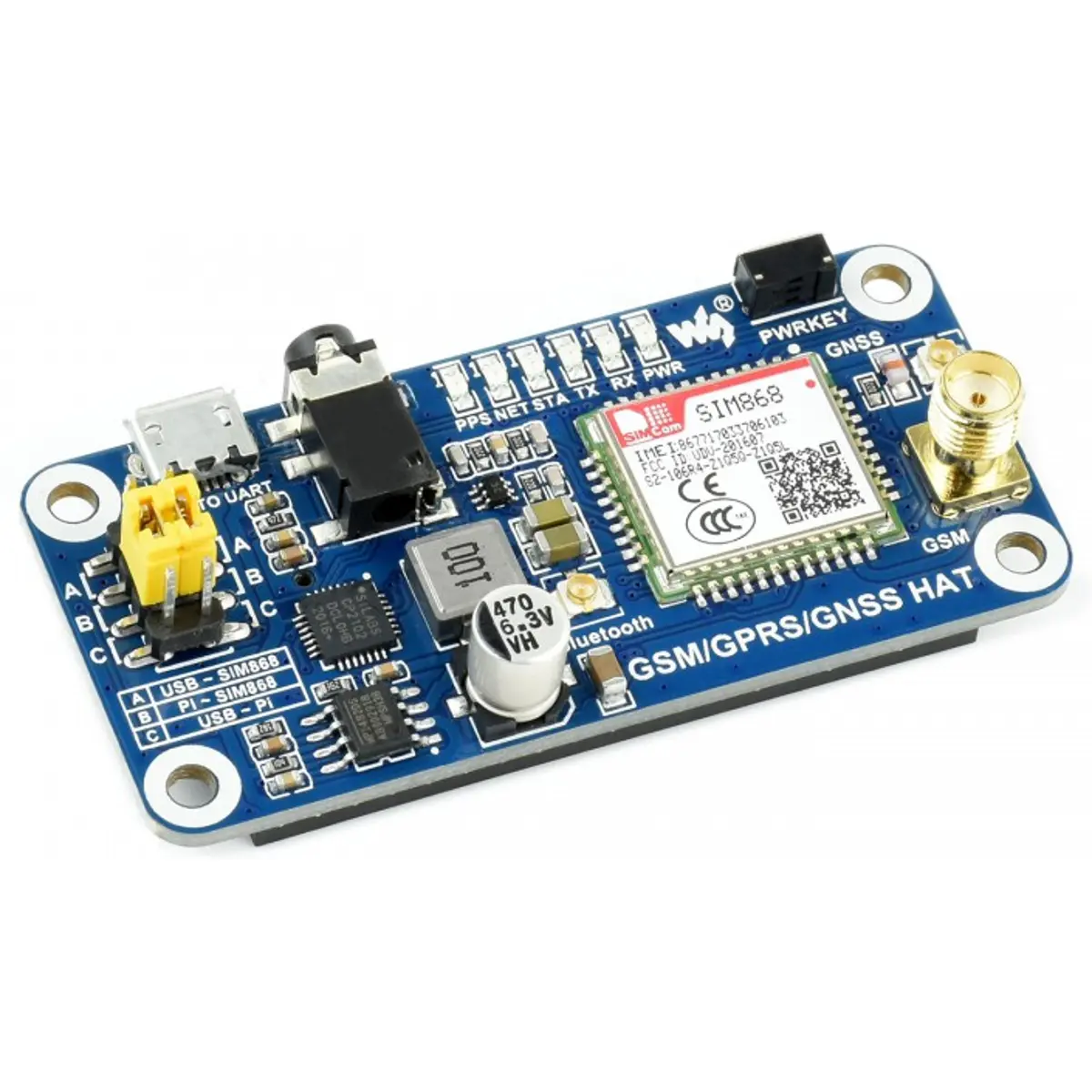

Baseado no módulo SIM868, este HAT integra as funções de GSM (comunicação de voz), GPRS (dados móveis) e GNSS (GPS/Beidou/Glonass), bem como conectividade Bluetooth 3.0. Desta forma, permite operações como realizar chamadas, enviar mensagens SMS, aceder à Internet móvel, obter posicionamento por satélite e transferir dados por Bluetooth com suporte a comandos AT standard.
A placa inclui um conversor USB-to-UART CP2102, facilitando a depuração via porta de série, seis LEDs de estado para leitura visual do funcionamento, e um suporte de relógio em tempo real (RTC) com bateria de reserva, mantendo, assim, funções de tempo mesmo após desligar a alimentação principal. Compatível com várias versões do Raspberry Pi através do conector GPIO de 40 pinos, é uma solução integrada para expandir capacidades de comunicação em projetos que requerem conectividade móvel global e serviços de localização.
PRINCIPAIS CARACTERÍSTICAS
✅ A comunicação móvel GSM e GPRS integrada permite chamadas de voz e troca de mensagens SMS sem necessidade de módulos externos; acede à Internet móvel via GPRS.
✅ Suporte GNSS (GPS/Beidou/Glonass): posicionamento e navegação por satélite com precisão típica < 2,5 m CEP.
✅ Bluetooth 3.0 para transferência de dados sem fios com suporte a múltiplos perfis.

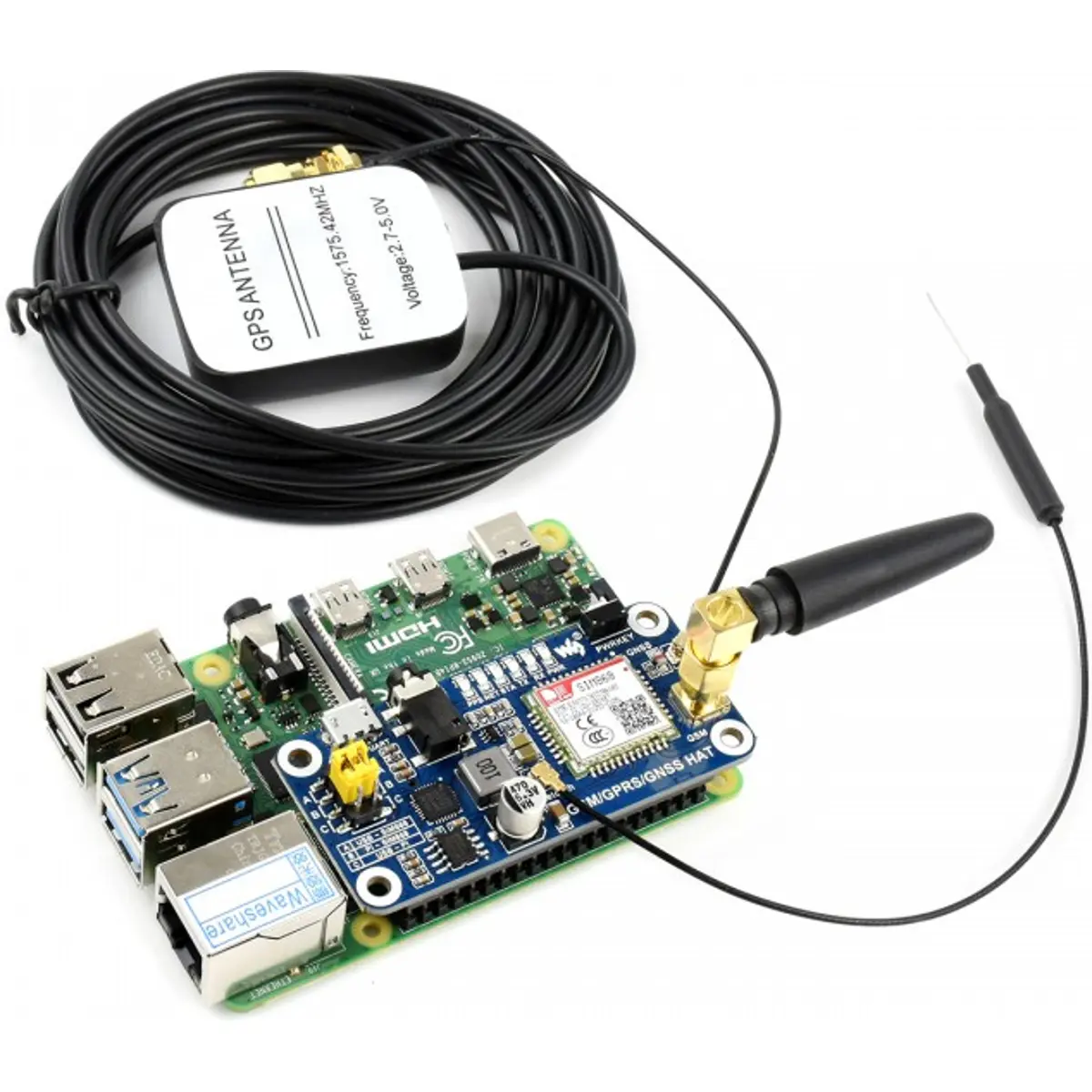

✅ Compatível com Raspberry Pi (GPIO de 40 pinos): instalação direta em placas Pi 2/3/4/Zero/Zero W.
✅ O conversor USB-to-UART CP2102 incorporado facilita a depuração e controlo via porta série.
✅ Seis LEDs que indicam energia, rede, sinal GNSS, Bluetooth e estado de comunicação para diagnósticos rápidos.

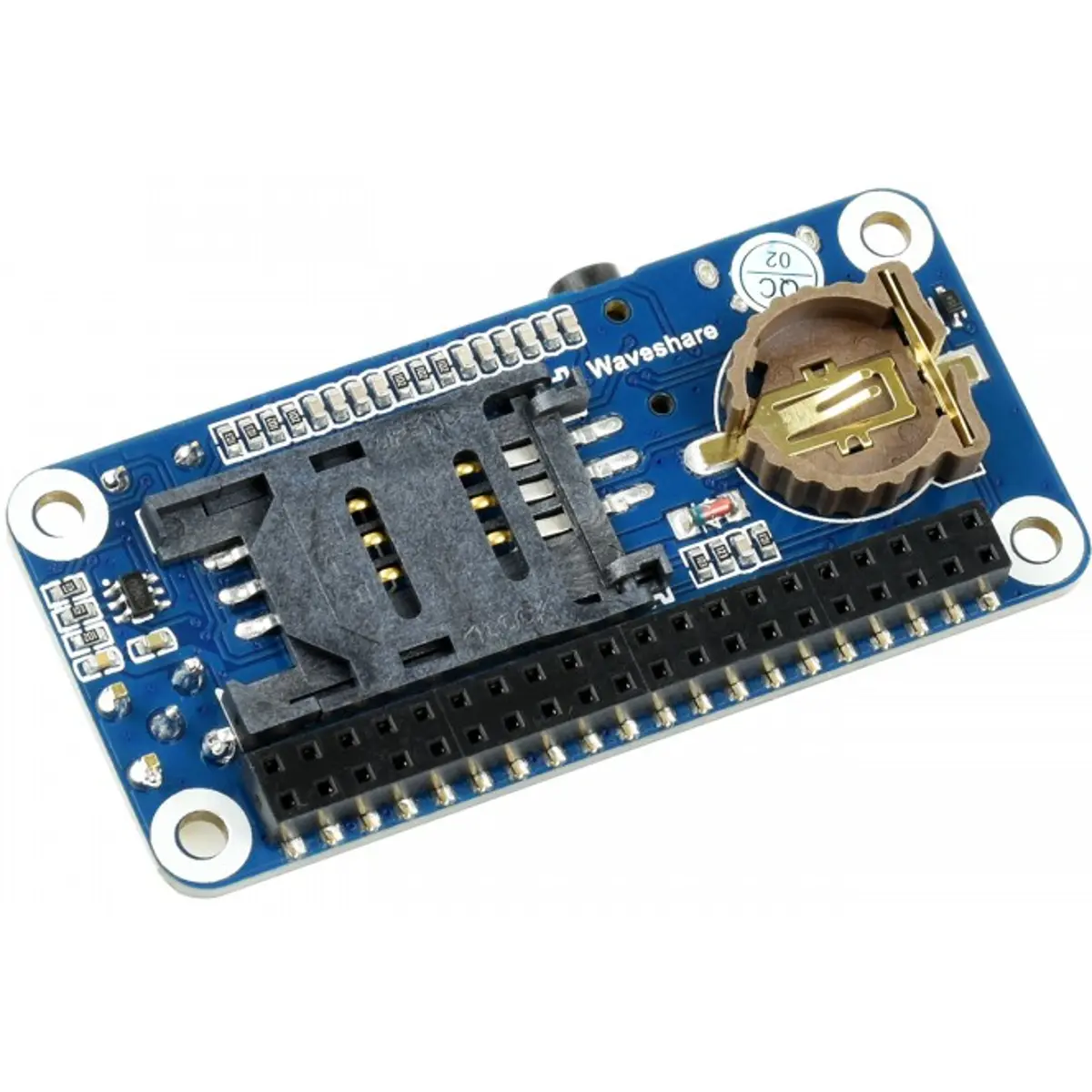

✅ Slot de SIM card para 1.8 V / 3 V: suporta cartões SIM padrão para serviços GSM/GPRS.
✅ RTClock com bateria de backup: mantém o tempo mesmo quando a alimentação principal é desligada.
✅ Controlos e integração simplificada com software através de AT commands 3GPP TS 27.007 e 27.005.
✅ Suporte a múltiplas aplicações: inclui exemplos de código e documentação para Raspberry Pi, Arduino e outras plataformas.
ESPECIFICAÇÕES TÉCNICAS
• Nome original: GSM/GPRS/GNSS/Bluetooth HAT for Raspberry Pi
• Modelo: GSM/GPRS/GNSS HAT
• SKU: 13460
• Módulo principal: SIM868 multimodo (GSM/GPRS/GNSS/Bluetooth)
• Compatibilidade: Raspberry Pi (GPIO de 40 pinos)
• Frequências GSM/GPRS: 850 / 900 / 1800 / 1900 MHz (quad-band)
• Velocidade de dados GPRS: até ~85,6 kbps (downlink/uplink)
• SMS suportados: MT, MO, CB, Text, PDU
• Áudio: Voice encode/decode com cancelamento de eco e redução de ruído
• Canais GNSS: 33 tracking, 99 acquisition (GPS L1 C/A)
• Bluetooth: 3.0 + EDR; suportes SPP, OPP, HFP/HSP
• Conversor UART: Chip CP2102 USB-to-UART
• Entradas/saídas adicionais:
- USB-to-UART
- jack áudio 3,5 mm

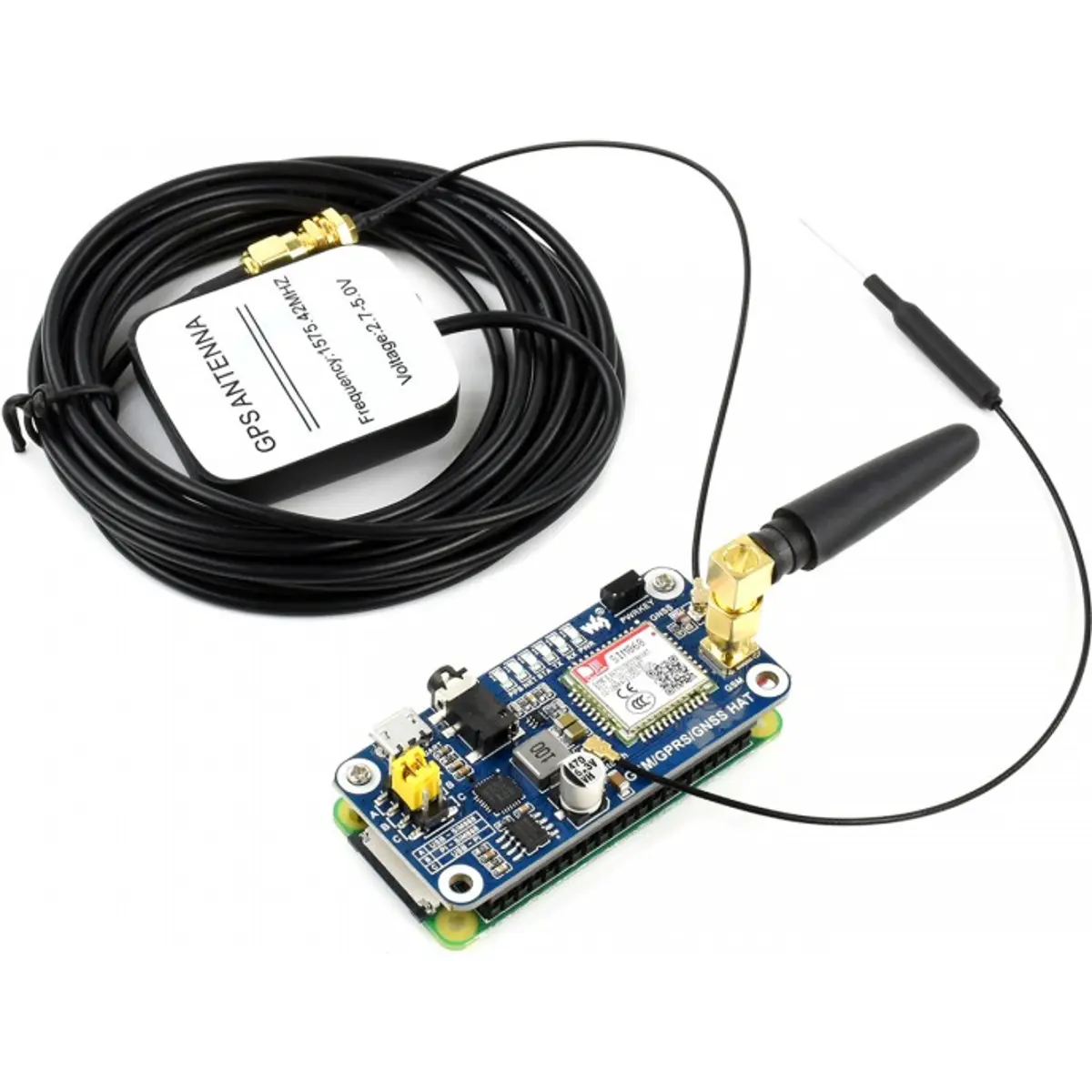

- antenas para GSM, GPS e Bluetooth
• Indicadores LED: Energia, rede, GNSS, Bluetooth e comunicação
• Alimentação: 5 V via GPIO
• Temperatura de funcionamento: -40°C a +85°C
• Dimensões: 30,4 × 65 mm

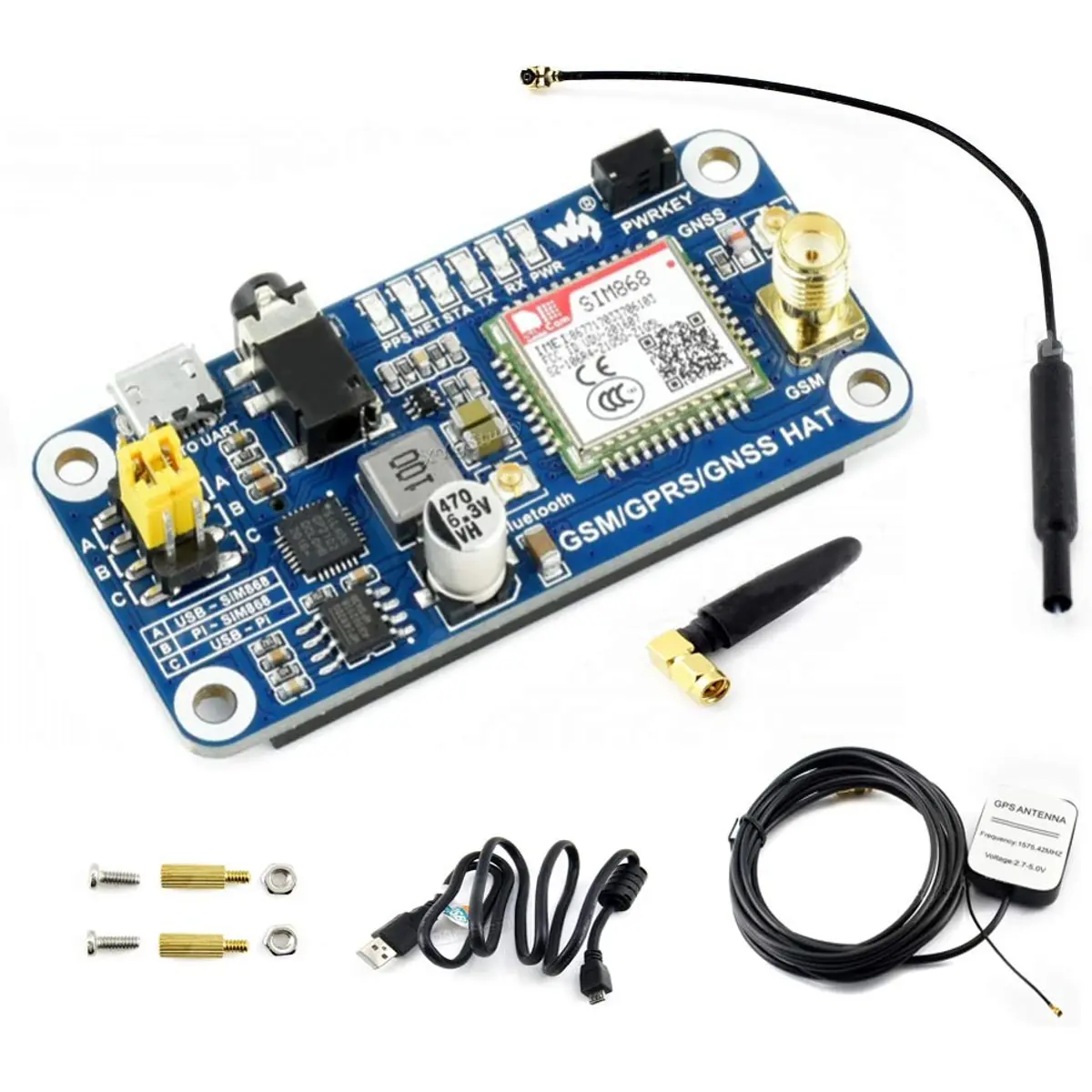

• Incluído na embalagem:
- GSM/GPRS/GNSS HAT
- Antena GSM
- Antena externa GPS
- Antena Bluetooth
- Cabo USB-A <-> micro USB
- Conjunto parafusos RPi
