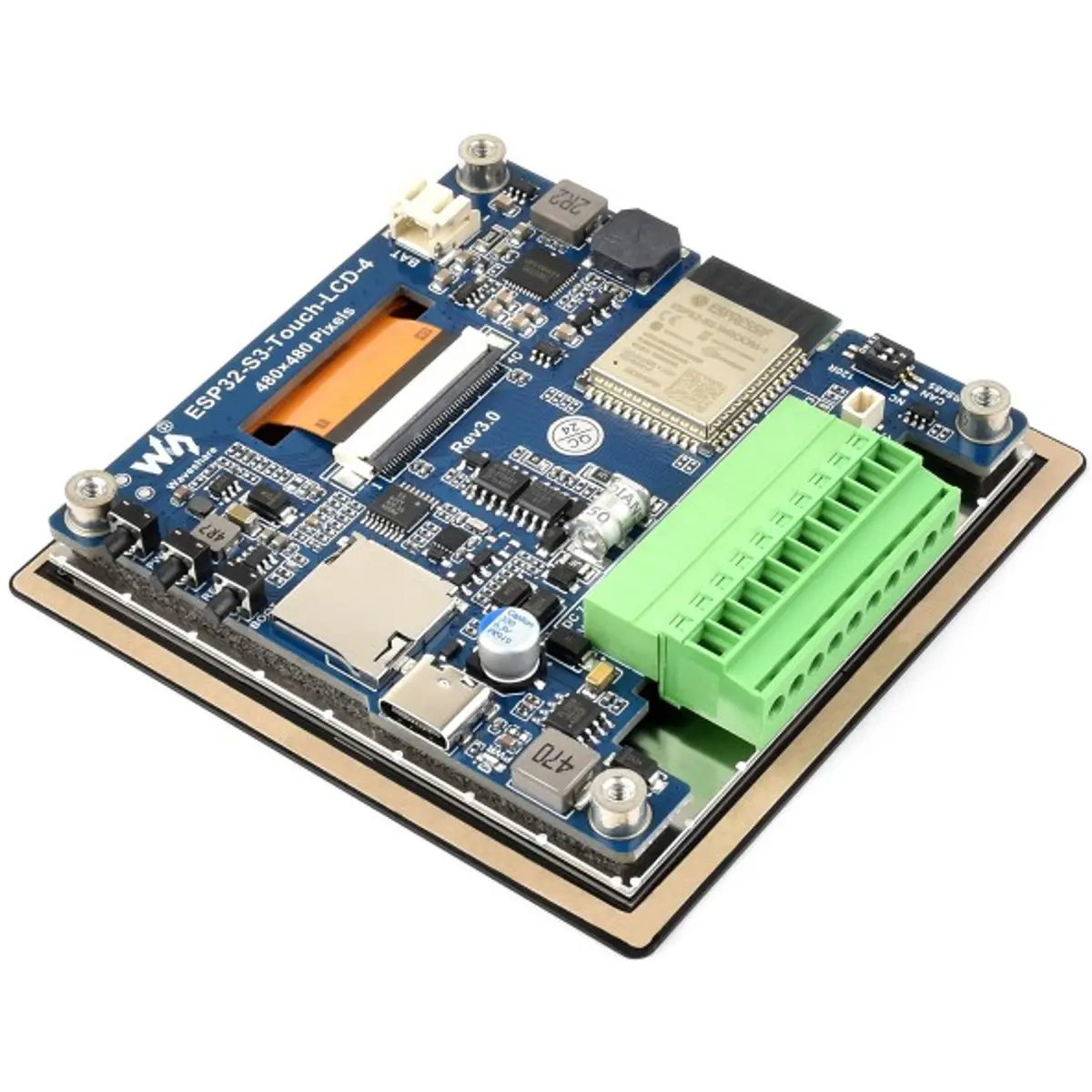

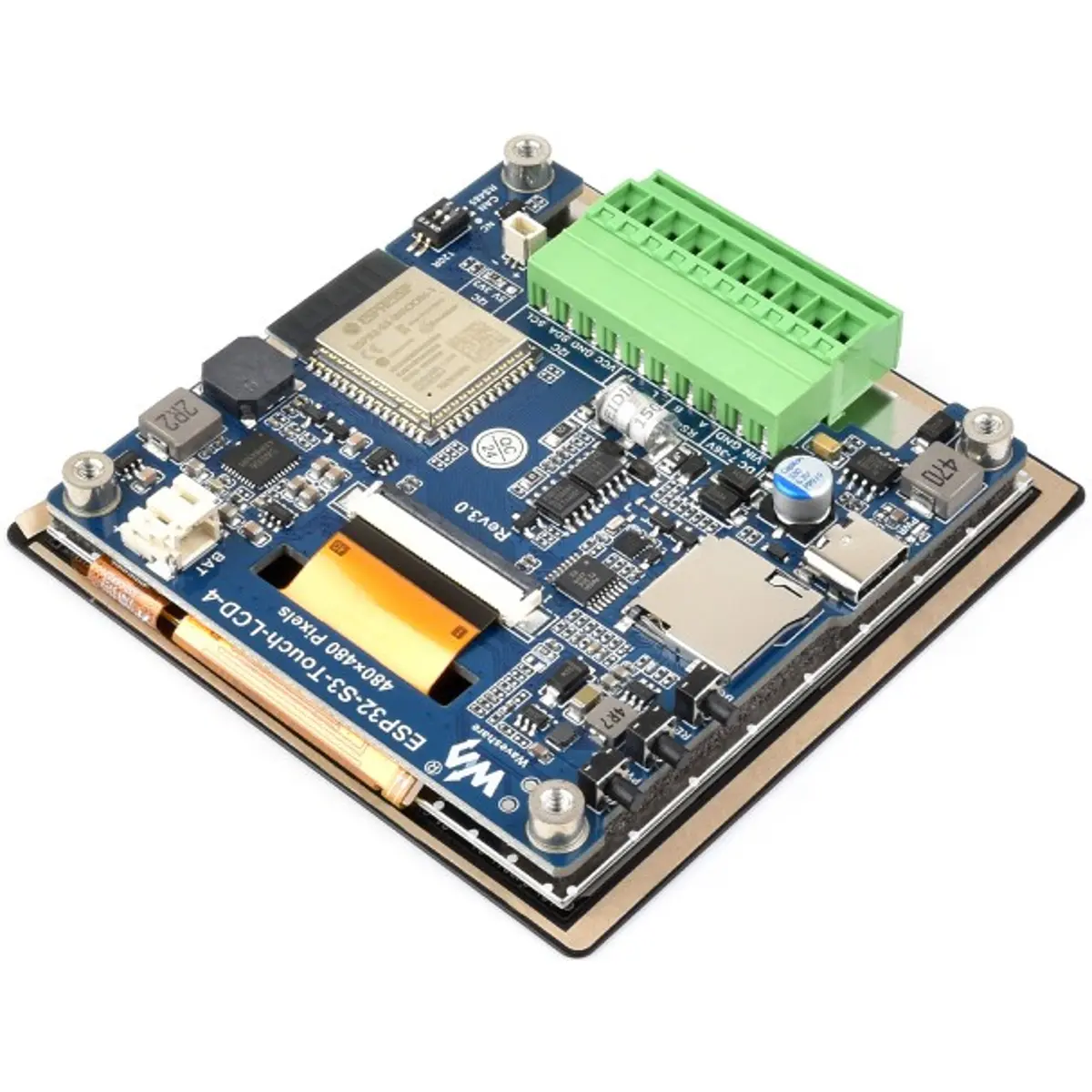

Placa de desenvolvimento de elevado desempenho com ecrã tátil integrado, ideal para aplicações IoT, interfaces homem-máquina (IHM), dispositivos móveis e projetos inteligentes. Esta placa combina o poderoso microcontrolador ESP32-S3 - com conectividade Wi-Fi 2,4 GHz e Bluetooth 5 (BLE) - com um ecrã LCD capacitivo, de 4 polegadas, que suporta gráficos e interfaces de utilizador.
A presença de interfaces como CAN, RS485, I2C, USB e slot para cartão TF torna esta plataforma extremamente versátil, permitindo comunicação com sensores, atuadores e módulos externos. A capacidade de integrar aplicações gráficas com bibliotecas como LVGL facilita o desenvolvimento de interfaces intuitivas com suporte multi-toque. Oferece também um circuito de gestão de bateria recarregável, relógio em tempo real (RTC) e opções de alimentação flexível, o que a torna adequada, tanto para prototipagem, como para soluções finais.
PRINCIPAIS CARACTERÍSTICAS
✅ Processador dual-core Xtensa 32-bit LX7 até 240 MHz para tarefas de controlo e conectividade com eficiência.
✅ Conectividade sem fios integrada com suporte a Wi-Fi 2.4 GHz (802.11 b/g/n) e Bluetooth 5 (BLE) para comunicação de dados e IoT.

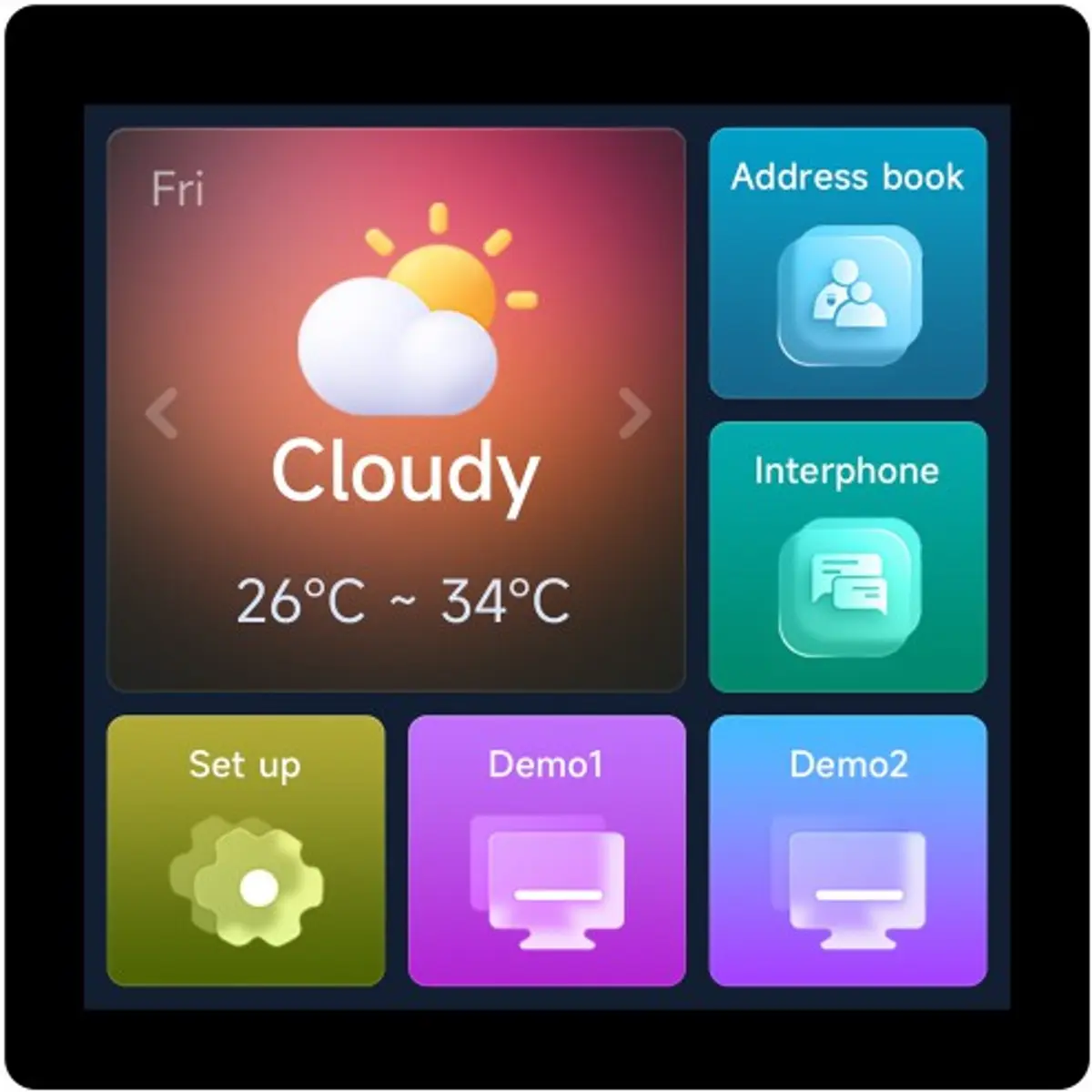

✅ Ecrã LCD táctil capacitivo de 4 polegadas (480×480): permite interfaces gráficas interativas e visuais intuitivos.
✅ Suporte multi-toque (5 pontos) para aplicações táteis mais avançadas com resposta natural ao toque.
✅ Interfaces periféricas diversificadas: inclui CAN, RS485, I2C e USB para ligação a dispositivos e redes externas.
✅ A slot para cartão TF permite armazenamento de dados e carregamento de conteúdos multimédia ou de programa.
✅ O Relógio em tempo real integrado mantém presença de tempo mesmo em ciclos de energia.
✅ Gestão de baterias recarregáveis: suporta alimentação por bateria com circuito de carregamento integrado.
✅ Bibliotecas e suporte para LVGL e desenvolvimento GUI – Ideal para interfaces gráficas em tempo real.
➡️ Utilizações típicas: IoT, interfaces gráficas, controlo industrial, dispositivos móveis, automação, prototipagem rápida
ESPECIFICAÇÕES
◾ Modelo: ESP32-S3-Touch-LCD-4
◾ SKU: 28154
◾ Microcontrolador: ESP32-S3
- CPU: Xtensa 32-bit LX7 dual-core até 240 MHz
◾ Memória
- Flash: 16 MB SPI
- PSRAM: 8 MB externa
◾ Conectividade sem fios
- Wi-Fi: 2,4 GHz 802.11 b/g/n
- Bluetooth: 5.0 BLE
◾ Ecrã
- Tipo: LCD TFT com interface RGB
- Tamanho: 4″
- Resolução: 480 × 480 píxeis
- Profundidade de cor: 65.536 cores (16-bit)
- Touch: Capacitivo, até 5 pontos (interface I2C)

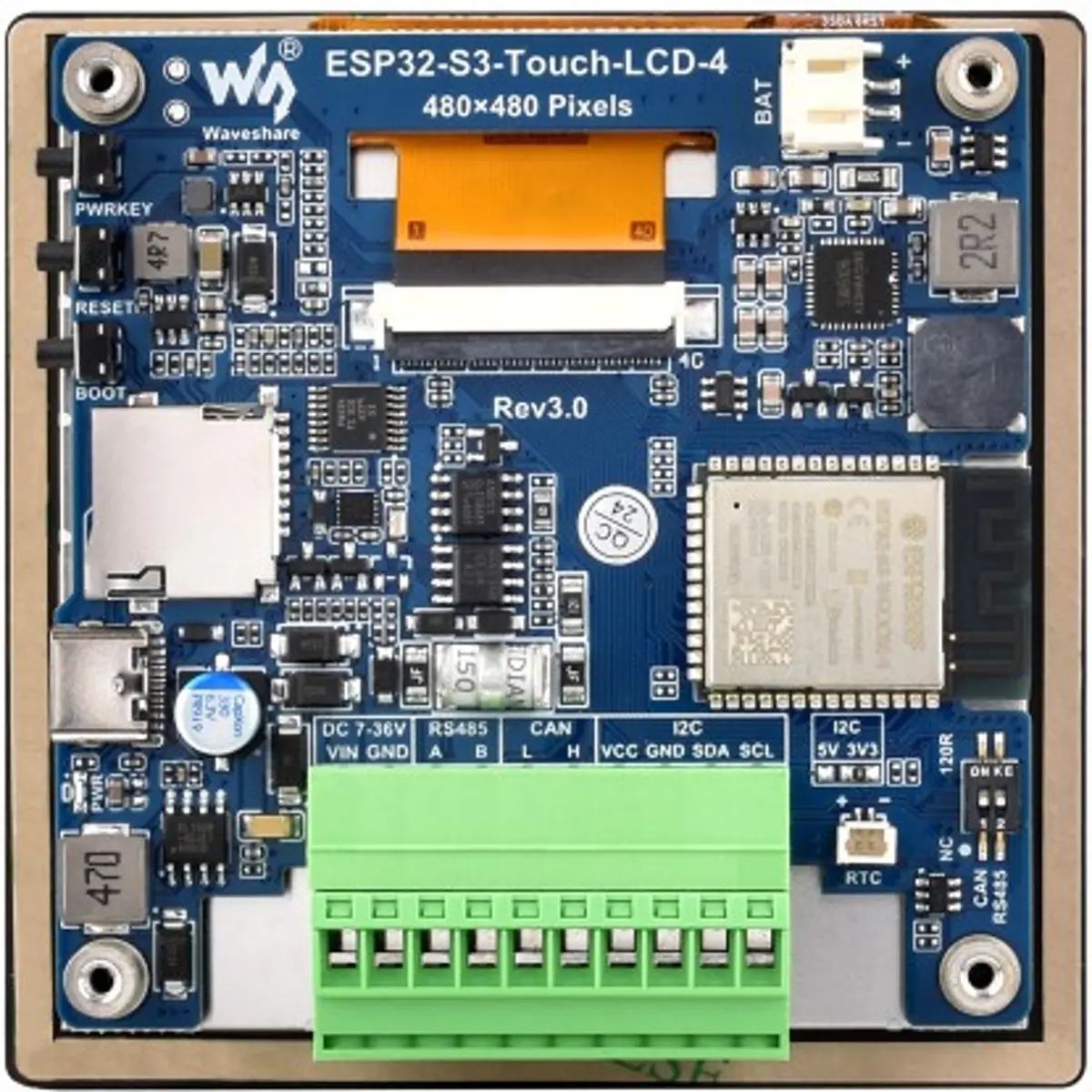

◾ Interfaces de comunicação
- CAN (com transceiver integrado)
- RS485 (com transceiver integrado)
- I2C
- USB OTG (USB-C)
- Slot microSD (TF)
◾ Alimentação
- 5 V via USB-C
- Conector para bateria Li-ion/Li-Po 3,7 V (PH2.0)
- Circuito de carregamento integrado
◾ RTC: Integrado no ESP32-S3
◾ Botões: Boot, Reset, Power
◾ Temperatura de funcionamento: 0 °C a +65 °C
