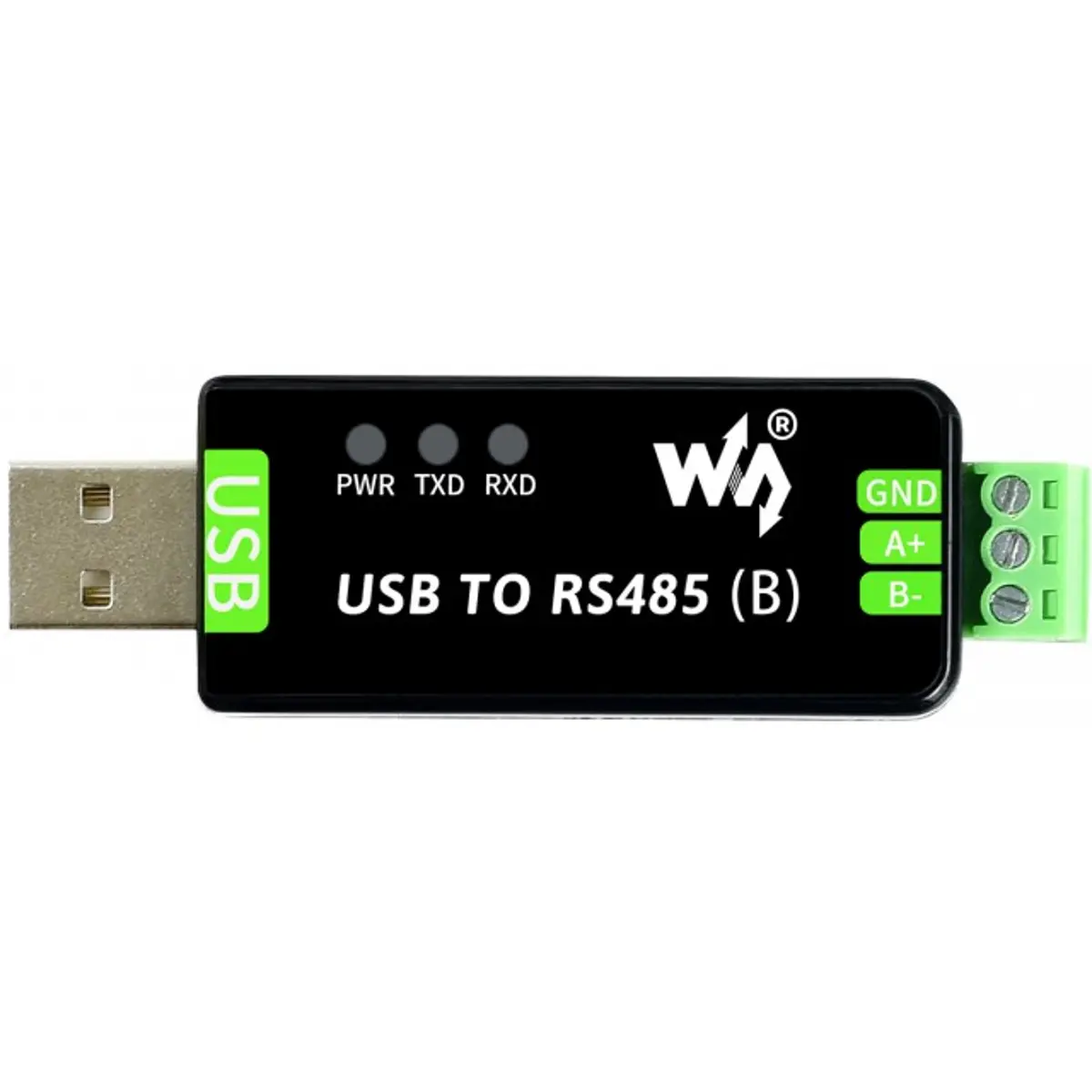

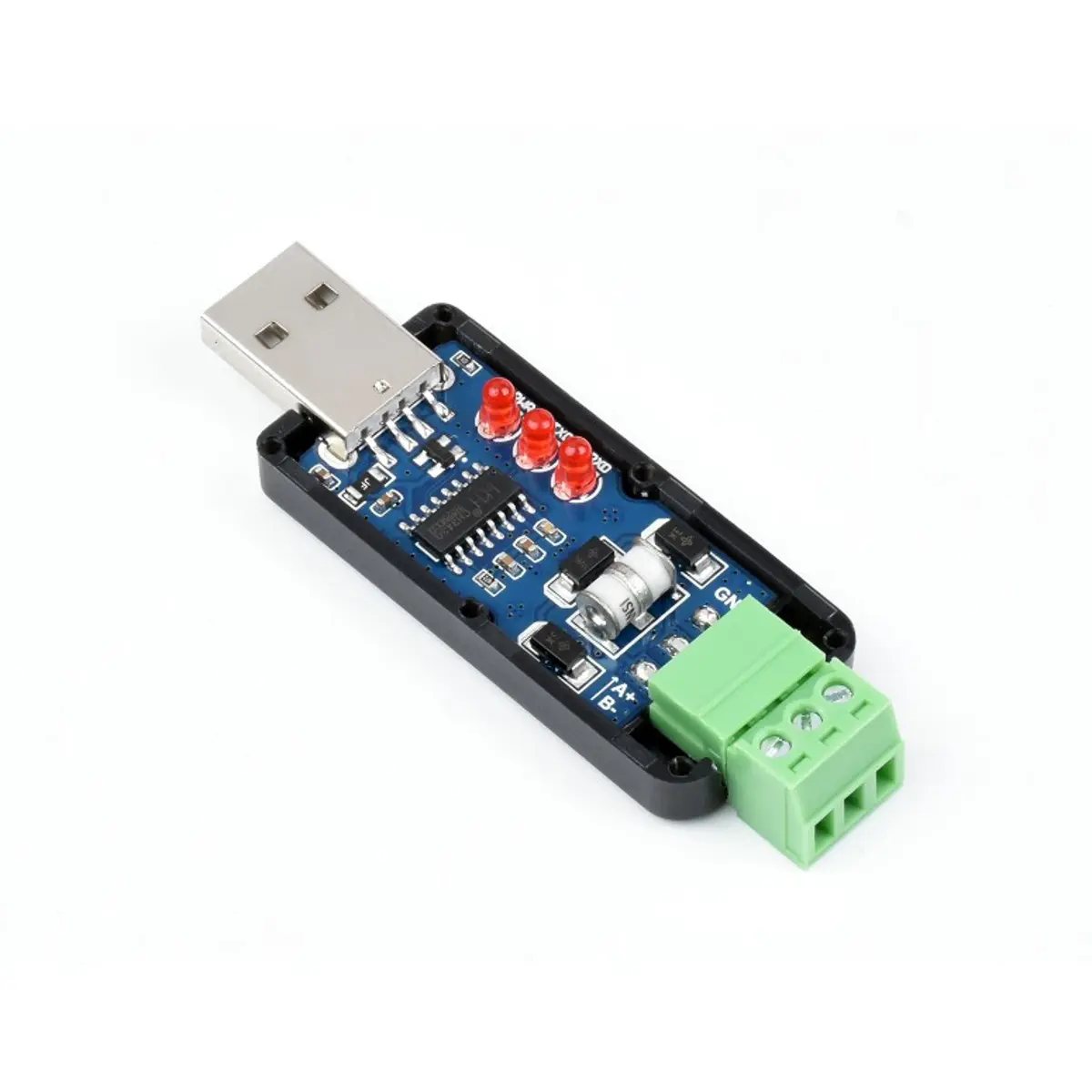

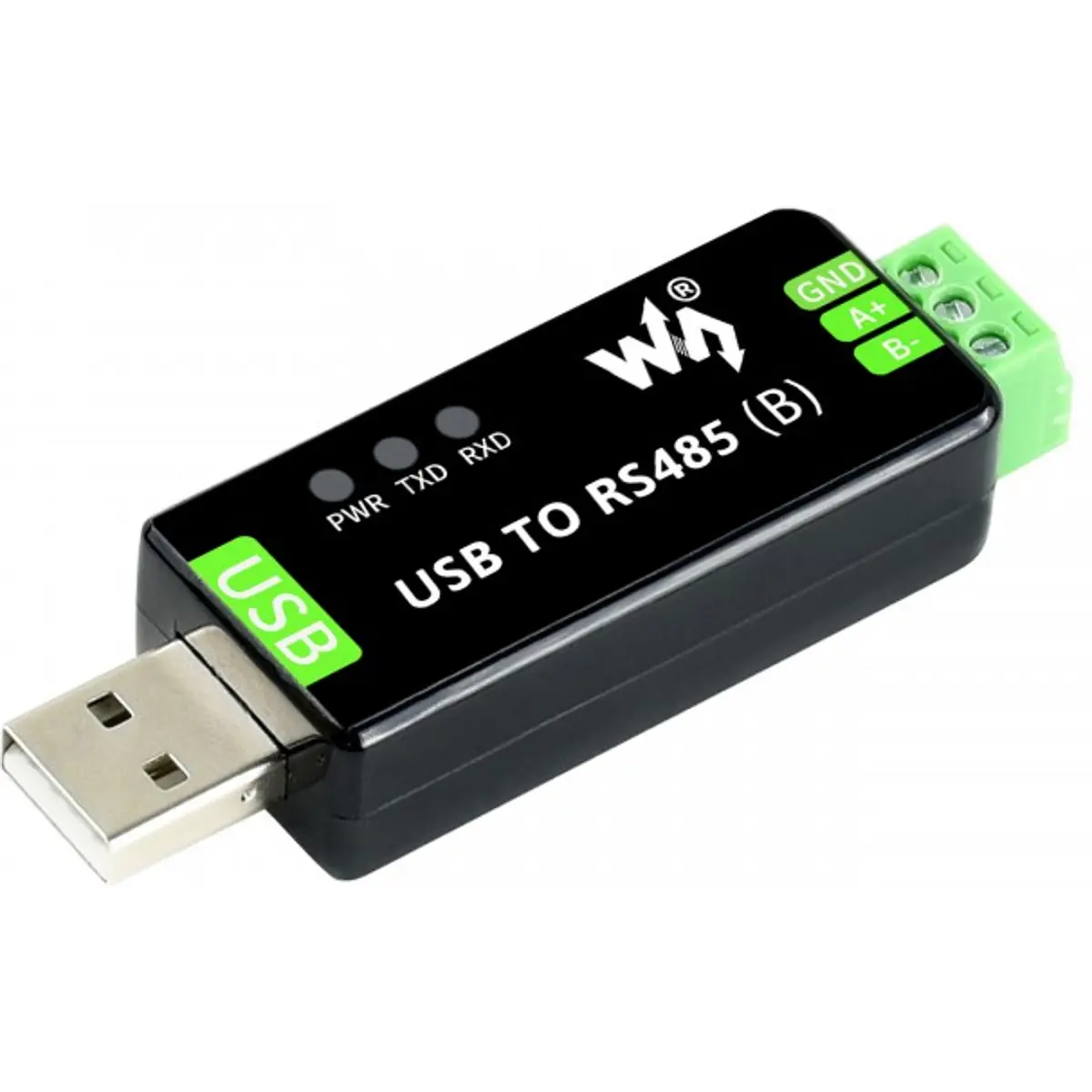

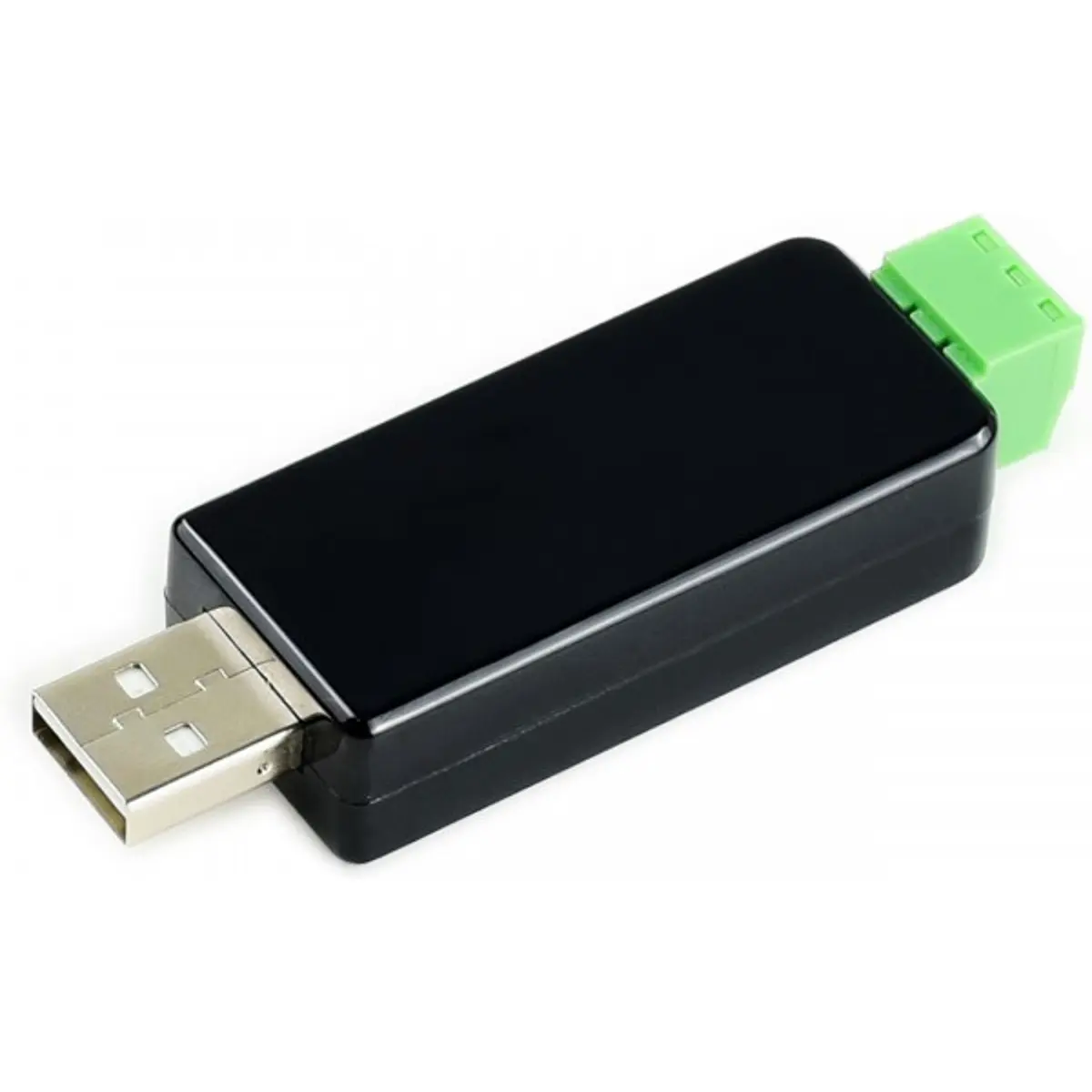

O conversor USB para RS485 (B) da Waveshare é um adaptador industrial bidirecional que permite ligar um computador ou outro dispositivo com interface USB diretamente a uma linha de comunicação RS485, que é comum em sistemas de automação, controlo industrial e equipamentos em série. Este módulo utiliza o chip original CH343G para comunicação USB eficiente, convertendo os dados USB em sinal diferencial RS485, adequado para redes seriais de longa distância. Possui circuitos de proteção integrados como TVS, reset de fusível (fusível auto-rearmável) e proteção ESD que aumentam a fiabilidade em ambientes industriais exigentes. O conversor é fácil de utilizar, bastando ligar o cabo USB e fazer a ligação RS485 através de um terminal de parafuso. Os LEDs indicam o estado da alimentação e dos dados transmitidos, facilitando a integração e o diagnóstico.
PRINCIPAIS CARACTERÍSTICAS
✅ Permite comunicação bidirecional entre um computador e dispositivos RS485 sem necessidade de interfaces complexas ou adicionais.
✅ Compatibilidade alargada com sistemas operativos: funciona com sistemas como Windows, Mac, Linux e Android, oferecendo versatilidade de utilização.
✅ Suporta taxas desde ~50 bps até 3 Mbps, adaptando-se a diferentes requisitos de aplicação e protocolos.
✅ Proteções elétricas: TVS, reset de fusível e proteção ESD melhoram a resistência a picos de tensão e interferências.
✅ Indicadores LED práticos com LEDs de PWR, TXD e RXD que permitem informação visual de energia e o estado de transmissão/dados.

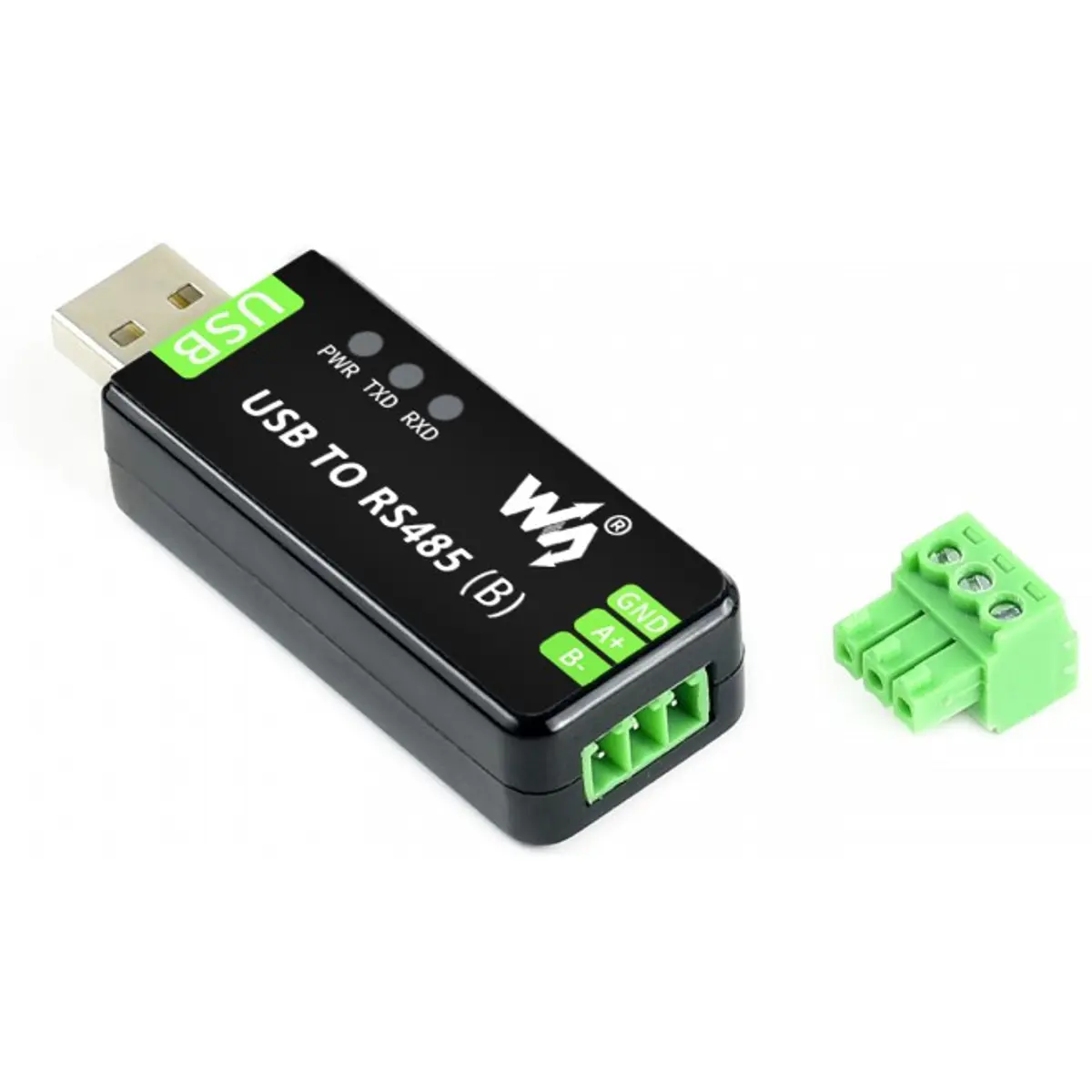

✅ Ligação RS485 por terminal de parafuso: possibilidade de fixar cabos de forma segura e fiável para comunicação industrial.
✅ Transmissão RS485 até ~1,2 km, adequado para aplicações de campo e redes seriais de longa distância em baixa velocidade.
✅ Transmissão USB até ~5 m: suporta extensão típica de cabo USB sem perda de comunicação.
➡️ Aplicações típicas: automação, controlo industrial, SCADA, aquisição de dados
ESPECIFICAÇÕES TÉCNICAS
• Modelo: USB TO RS485 (B) 22456
• Interfaces
- host: USB-A (5 V)
- dispositivo: RS485
• Taxa de transmissão: ~50 bps – 3 Mbps (automático / adaptativo)
• Proteções USB:
- Fusível auto-rearmável 200 mA
- ESD
- TVS contra sobretensões
• Proteções RS485
- Supressor de surtos 600 W
- 15 kV ESD
- resistor de equilíbrio 120 Ω integrado
• LED indicadores: PWR, TXD, RXD — energia, transmissão e receção de dados
• Distância de transmissão RS485: até ~1,2 km (a baixas velocidades)
• Distância de transmissão USB: ~5 m
• Operação: Bidirecional (envio/receção de dados)
• Compatibilidade de SO: Windows (incl. 7/8/10), Mac OS, Linux, Android, WinCE
• Tensão de alimentação: 5 V (via USB)
• Ambiente de funcionamento
- Temperatura: -15°C a +70°C
- Humidade: 5% – 95% RH
