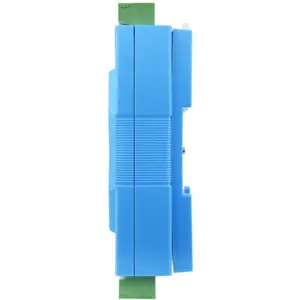

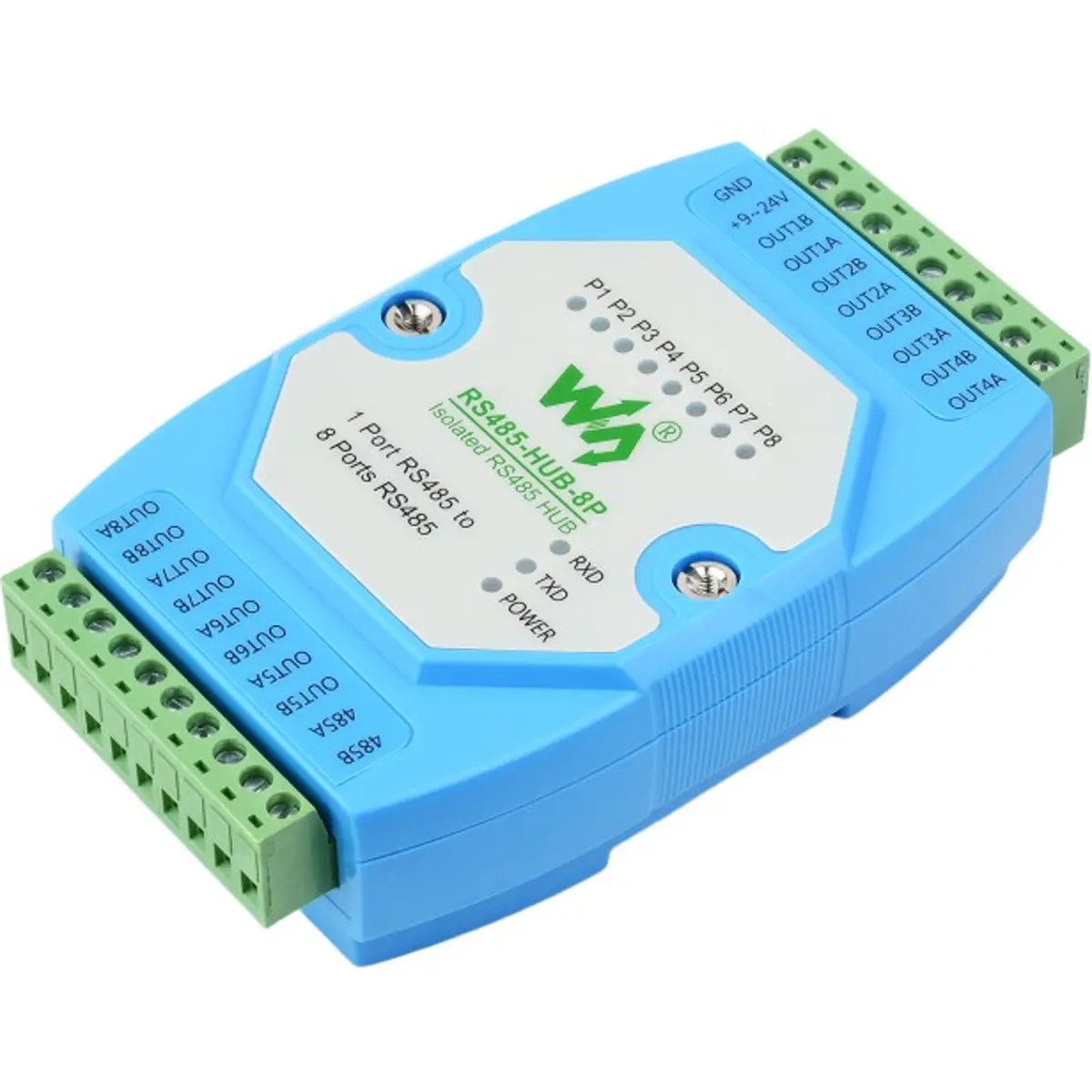

O RS485-HUB-8P é un hub industrial aislado de 8 canales RS485, que permite ampliar una interfaz RS485 maestro para ocho interfaces RS485 secundarias, con funciones de repetición, extensión y aislamiento de señal RS485. Diseñado para aplicaciones industriales y de automatización, facilita la conexión y la gestión de múltiples dispositivos RS485, como sensores, controladores y módulos de adquisición de datos.
El equipo presenta protección eléctrica aislada entre el puerto principal y los puertos secundarios, ayudando a proteger los dispositivos conectados frente a diferencias de potencial, descargas electrostáticas e interferencias. La construcción permite el montaje en carril DIN estándar de 35 mm, haciendo que la instalación en cuadros eléctricos y paneles industriales sea rápida y organizada. El RS485-HUB-8P funciona en modo half-duplex con transmisión transparente y admite una amplia gama de velocidades de comunicación adaptativas, proporcionando flexibilidad y compatibilidad con diversas aplicaciones y equipos RS485.
PRINCIPALES CARACTERÍSTICAS
✅ Aislamiento integrado: protege los equipos frente a diferencias de potencial e interferencias, aumentando la fiabilidad y la seguridad del sistema.
✅ Con funciones de relé y extensión de señal permite la conexión en estrella y la extensión de redes RS485 en distancias mayores con reducción de interferencias.
✅ Amplio abanico de velocidades de comunicación adaptativas (300 – 460 800 bps), admitiendo comunicaciones lentas a rápidas, adaptándose a diferentes requisitos de la aplicación.
✅ Cada puerto admite hasta 32 nodos: conexión de varios dispositivos por puerto, facilitando redes RS485 multipunto.
✅ Comunicación transparente half-duplex: mantiene la integridad de los datos sin necesidad de intervención de protocolo adicional en la capa física.

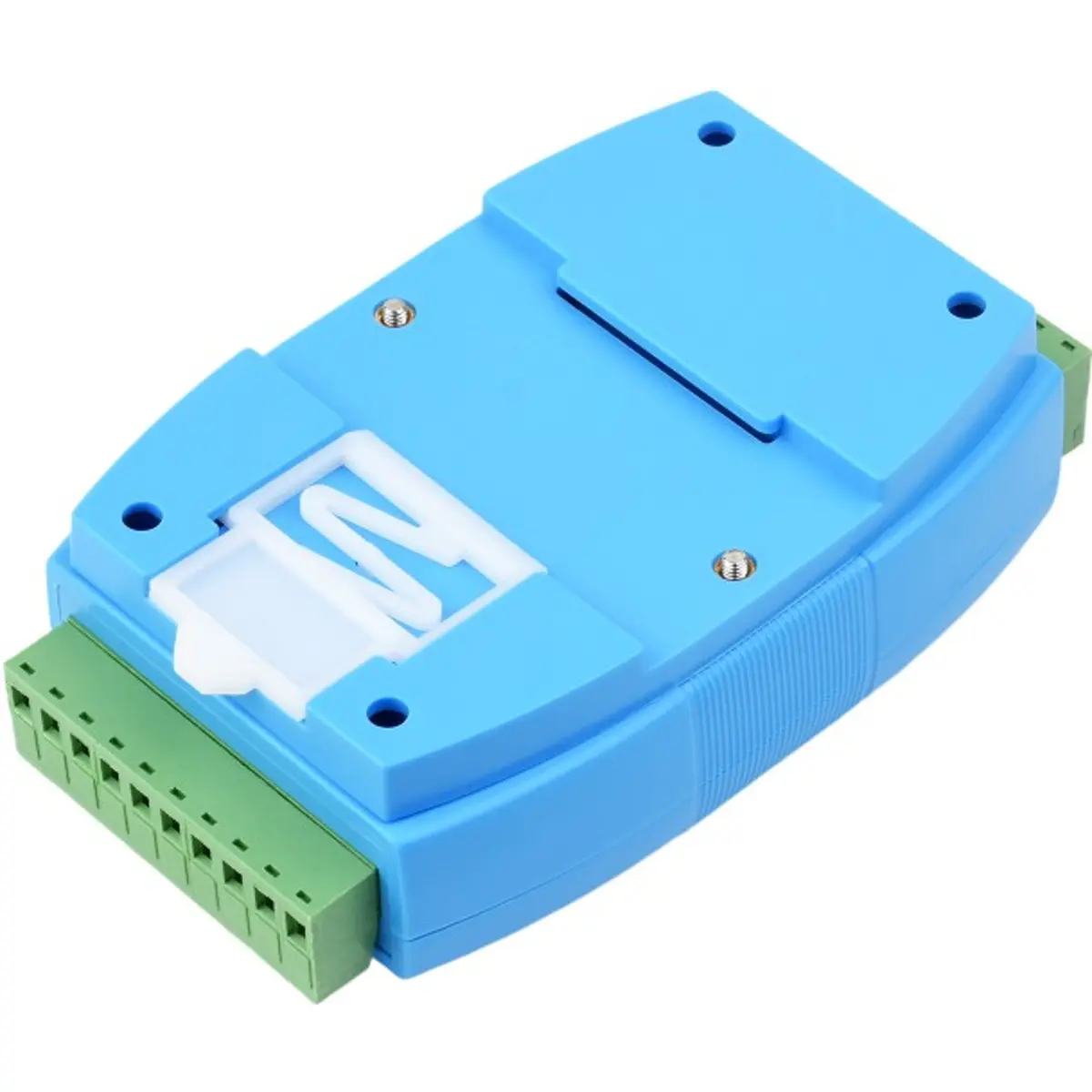

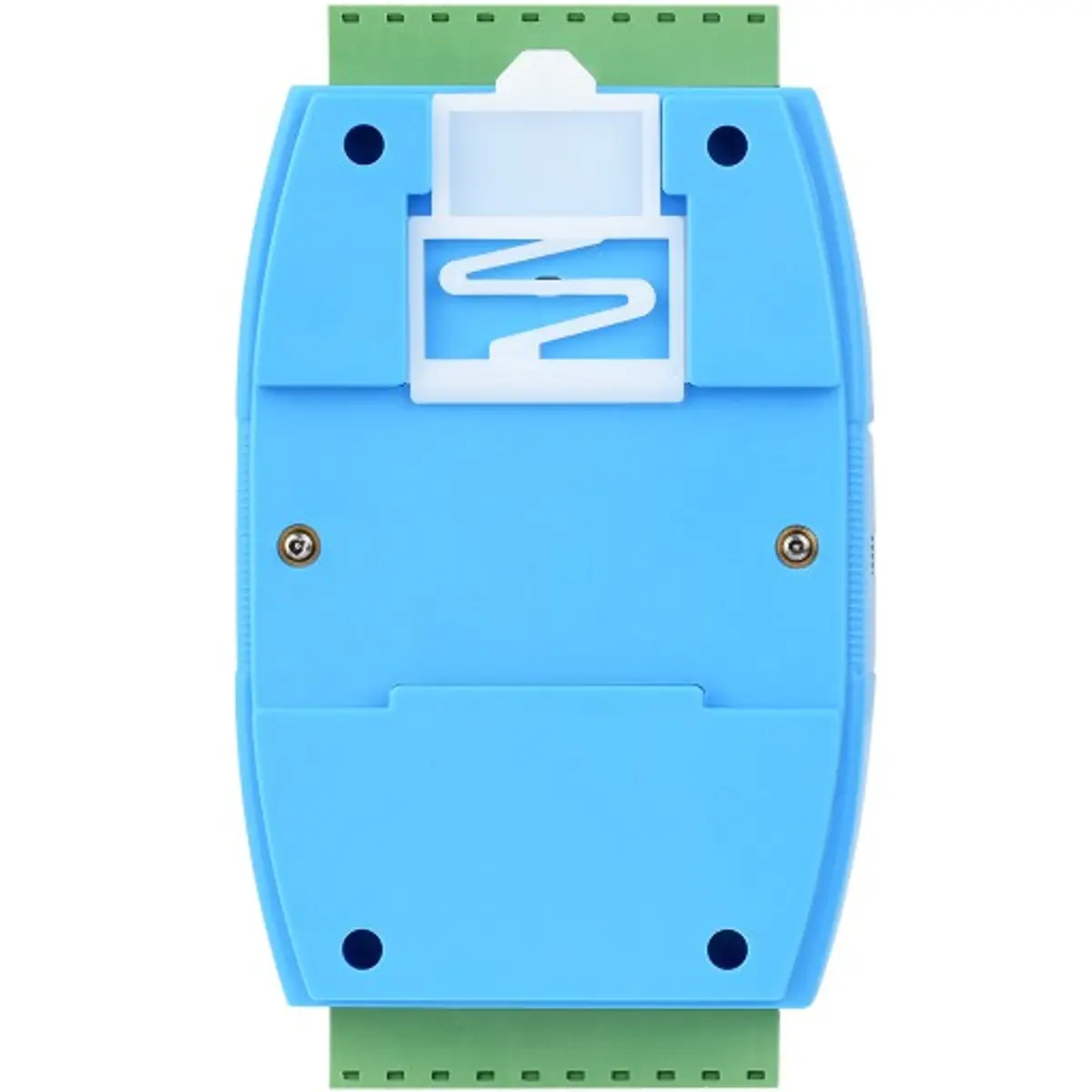

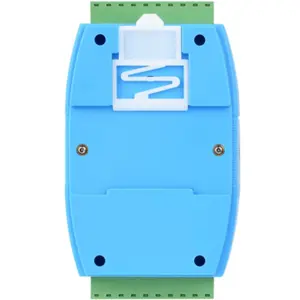

✅ Montaje en carril DIN (35 mm), con instalación rápida en paneles industriales estándar, organizando el sistema de control.
✅ Rango de alimentación DC (9 – 24 V), compatible con varias fuentes de alimentación industriales.
✅ Indicadores de actividad para cada puerto: LEDs de recepción y transmisión que facilitan la monitorización del estado de la comunicación.
ESPECIFICACIONES TÉCNICAS
• Modelo: RS485-HUB-8P
• Interfaz estándar: compatible con RS485 Standard
- Puerto principal: 1× RS485
- Puertos secundarios: 8× RS485
• Velocidades de transmisión: 300 – 460 800 bps
• Soporte de nodos por puerto: hasta 32 nodos
• Modo de transmisión: Half-duplex transparente (RS485 dos hilos)
• Alimentación: DC 9 – 24 V
• Temperatura de funcionamiento: -45 °C a +85 °C
• Humedad de funcionamiento: < 95 %RH
• Distancia de comunicación: Hasta 1200 m (a 9600 bps y con cable adecuado)
• Montaje: Carril DIN de 35 mm
• Conectores: bornes de tornillo

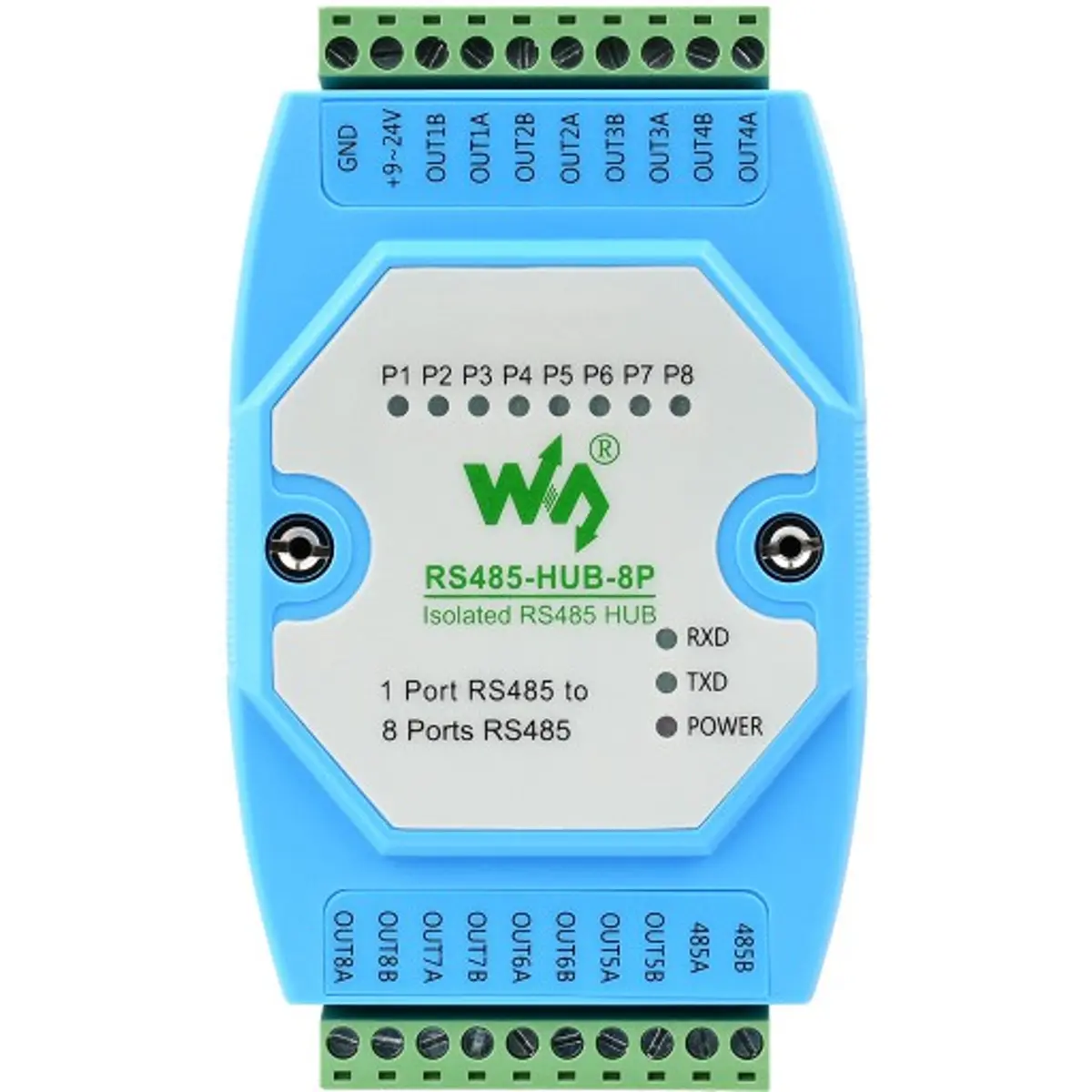

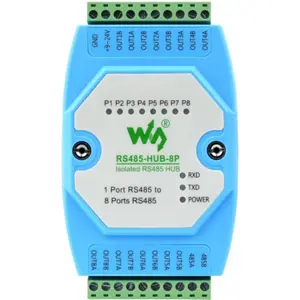

• Indicadores LEDs: POWER, RX/TX y P1-P8 (datos)
• Protección eléctrica: aislamiento fotoeléctrico con protección contra sobretensiones, ESD, sobrecorriente y cortocircuito
NOTAS
◆ La fuente de alimentación no está incluida. Debe adquirirse por separado según la necesidad de la aplicación (DC 9–24 V).
◆ Dispositivo destinado a redes RS485 en modo half-duplex (2 hilos). No compatible con RS422.
◆ El hub no realiza conversión de protocolo (p. ej., RS232 a RS485); funciona exclusivamente como repetidor/distribuidor RS485.
◆ La gestión de la comunicación (direccionamiento, control de colisiones, protocolo Modbus, etc.) es responsabilidad del maestro de la red.
◆ Se recomienda el uso de un cable adecuado para RS485 (par trenzado blindado) para garantizar la máxima inmunidad frente a interferencias.
◆ La distancia máxima de comunicación (hasta 1200 m) depende de la velocidad de transmisión, la calidad del cable y las condiciones del entorno eléctrico.
◆ Debe asegurarse la correcta terminación de la línea RS485 conforme a las buenas prácticas de la instalación.
