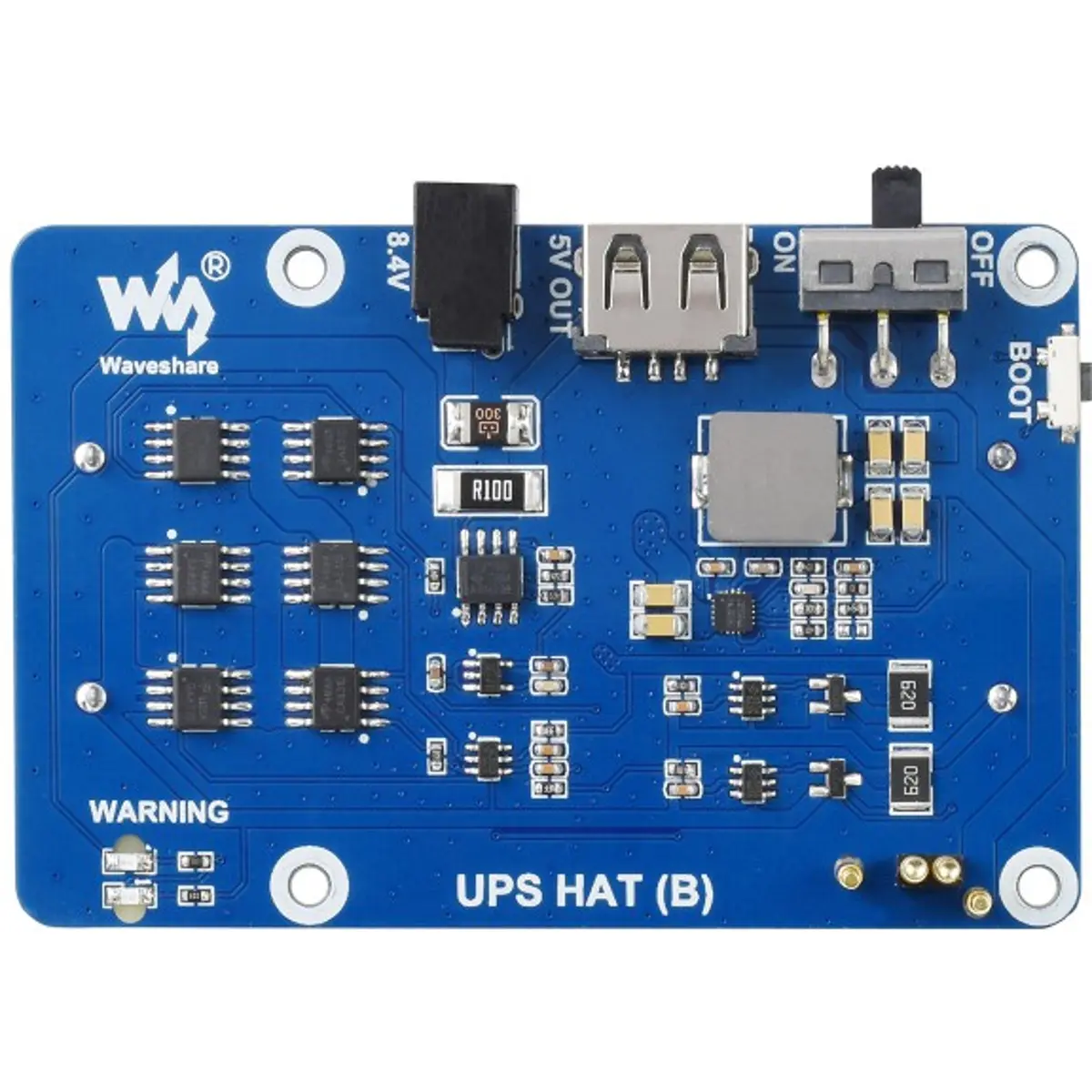

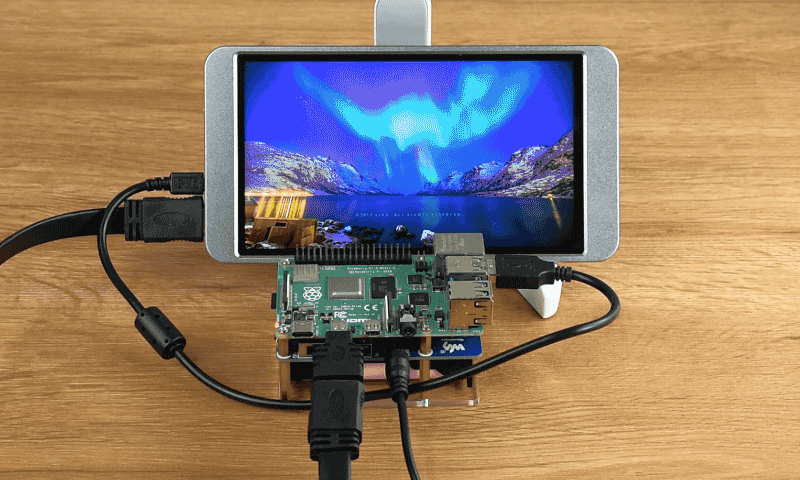

O UPS HAT (B) da Waveshare é um módulo de alimentação ininterrupta (UPS) concebido para placas Raspberry Pi que oferece uma fonte de energia estável de 5 V com até 5 A de corrente, assegurando que o sistema continua a funcionar mesmo em caso de interrupção da alimentação principal. O módulo suporta duas baterias Li-ion 18650 (não incluídas), integra circuitos de proteção múltiplos — contra sobrecarga, descarga excessiva, curto-circuito e inversão de polaridade — e permite carregar as baterias enquanto alimenta o Raspberry Pi.
A monitorização em tempo real do estado da bateria (tensão, corrente, potência e capacidade restante) é possível via I2C, permitindo implementar controlos ou alertas no software. O design com conector de pinos Pogo facilita a alimentação direta da placa, sem ocupação dos pinos GPIO, e a função de comutação automática entre alimentação de rede e bateria garante operação contínua com o mínimo de perturbações.
PRINCIPAIS CARACTERÍSTICAS
✅ A alimentação ininterrupta de 5 V / até 5 A garante energia suficiente para Raspberry Pi sem queda de desempenho mesmo sob carga elevada.
✅ Compatível com Raspberry Pi 3/3B+ / 4B / 5.

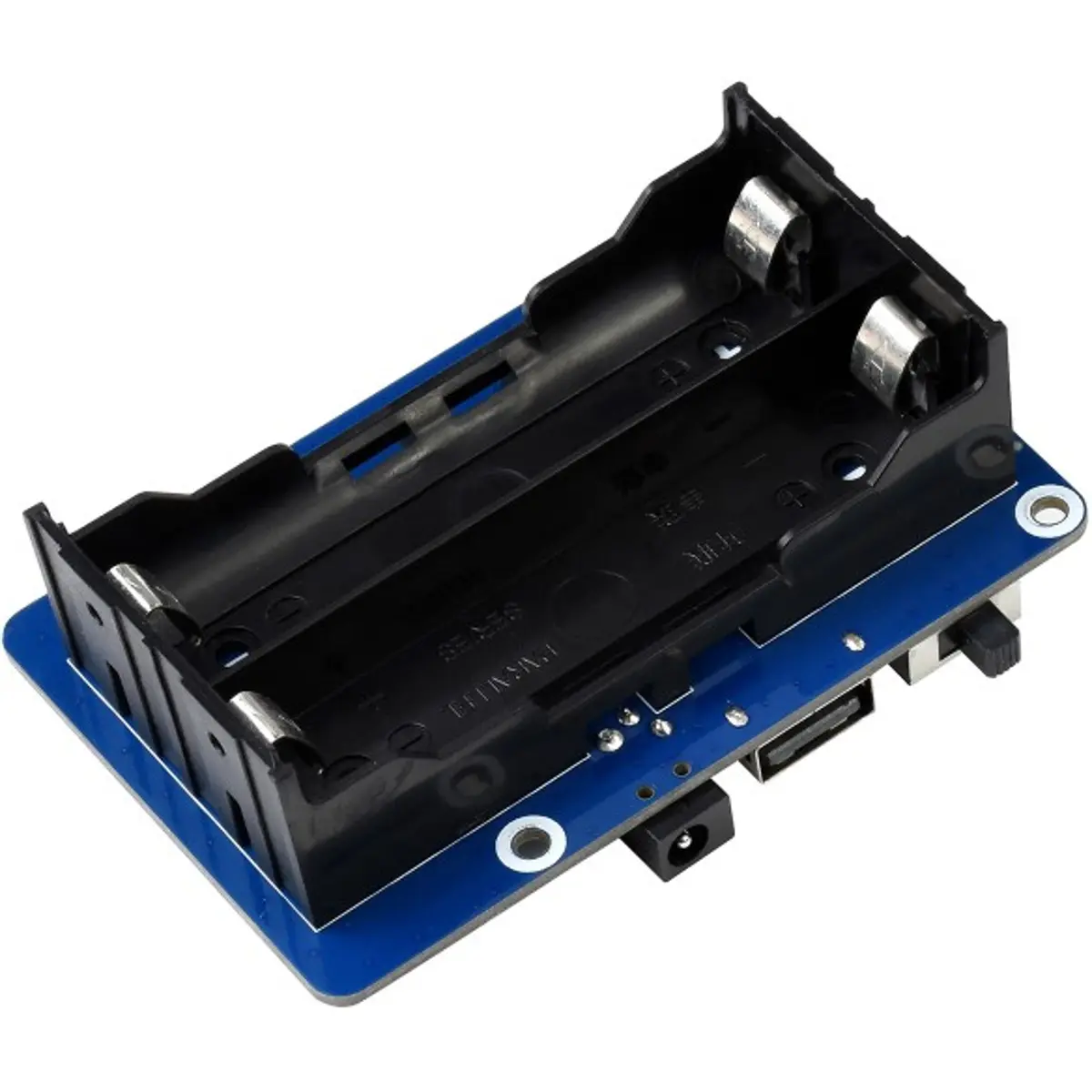

✅ Suporta 2 baterias 18650 (não incluídas), permitindo autonomia adicional em caso de falha da alimentação principal.
✅ Monitorização em tempo real via I2C, com leitura de tensão, corrente, potência e capacidade da bateria, útil para gestão inteligente de energia.
✅ Segurança na utilização, com proteções integradas: previne sobrecarga, descarga profunda, curto-circuito e ligação inversa.
✅ Pinos Pogo para alimentação direta, com alimentação da placa sem ocupar recursos GPIO.
✅ Saída USB 5 V adicional para alimentar outros dispositivos ou módulos periféricos.
✅ Comutação automática de energia, com transição suave entre fonte externa e baterias, evitando paragens inesperadas.
✅ Facilidade de integração e uso: inclui documentação e bibliotecas para implementação de software de monitorização.
ESPECIFICAÇÕES TÉCNICAS
• Modelo: UPS HAT (B)
• Compatibilidade: Raspberry Pi 3 / 3B+ / 4B / 5
• Tensão de saída: 5 V DC
• Corrente de saída contínua: até 5 A
• Fonte de alimentação de carga: 8,4 V 2 A
• Interface de controlo/monitorização: I2C – tensão, corrente, potência, capacidade
• Baterias suportadas: 2× 18650 Li-ion (não incluídas)
• Proteções incorporadas:
- sobrecarga
- descarga excessiva
- sobrecorrente
- curto-circuito
- inversão de polaridade
• Saída adicional: USB 5 V
• Dimensões: 56 × 85 mm
• Instalação:
- Montagem: diretamente sobre a placa (tipo HAT)
- Fixação: por espaçadores
- Conexão elétrica: por Pogo Pins
• Monitorização: Via I2C com possibilidade de leitura em software
• Indicadores: LEDs de aviso de bateria
• Incluído na embalagem:
- UPS UPS HAT (B)

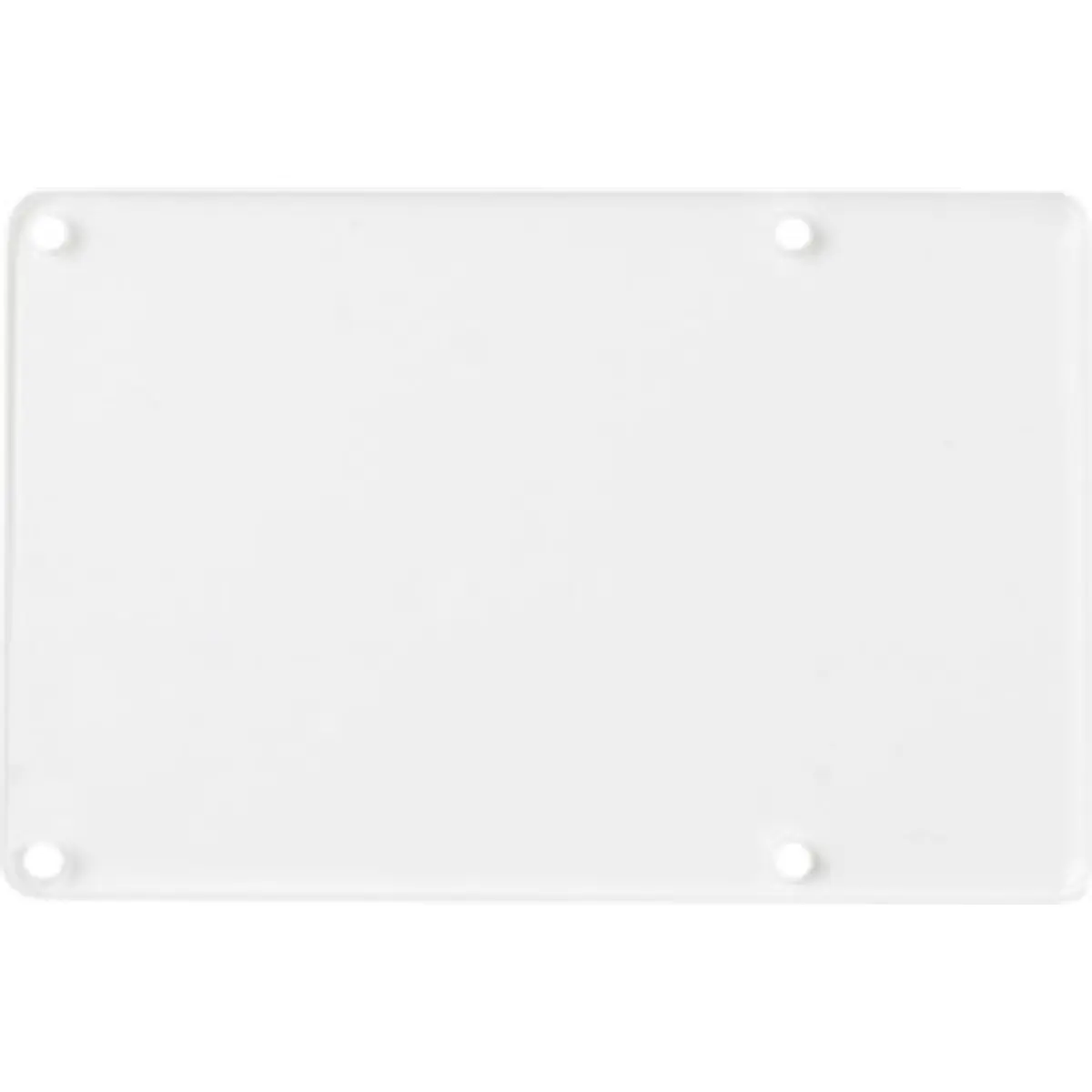

- Painel de proteção

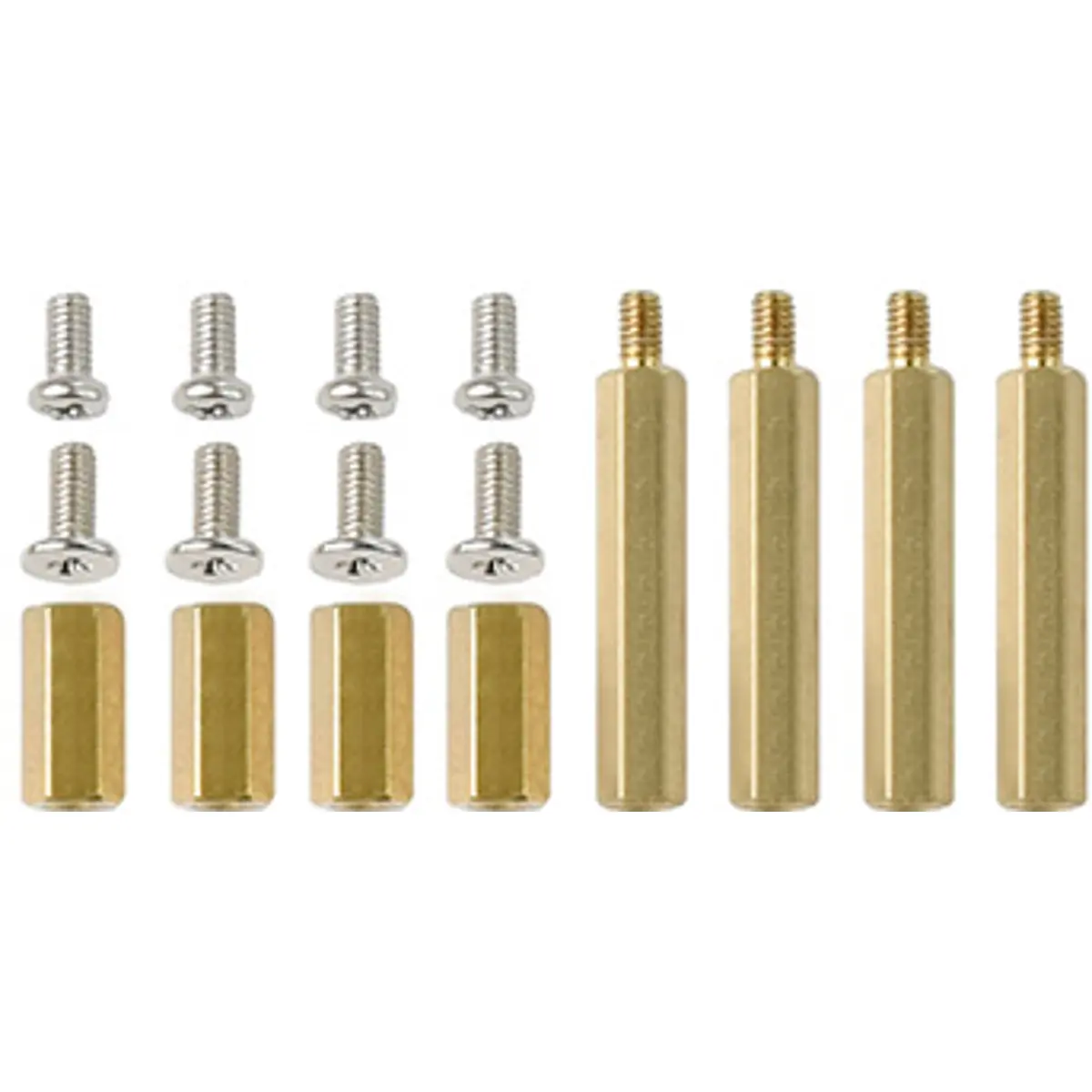

- Parafusos
NOTAS
◆ Requer 2× baterias Li-ion 18650 (não incluídas), que devem ser adquiridas separadamente.
◆ As baterias são utilizadas em configuração 2S (7,4 V nominal / 8,4 V totalmente carregadas).
◆ Devem ser utilizadas baterias idênticas (mesma capacidade, modelo, marca e estado de carga) para assegurar funcionamento estável e equilibrado.
◆ Não misturar baterias novas com usadas.
