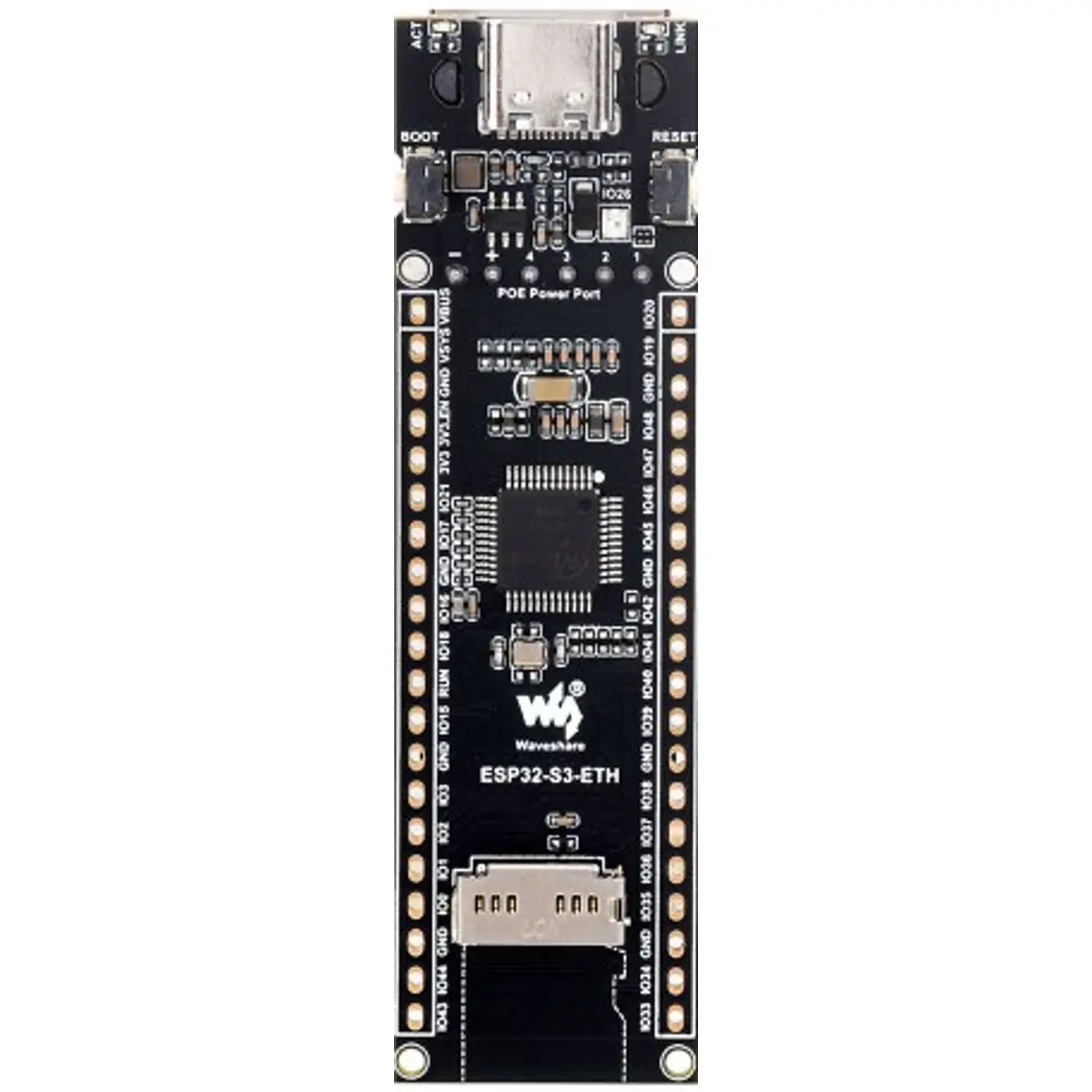

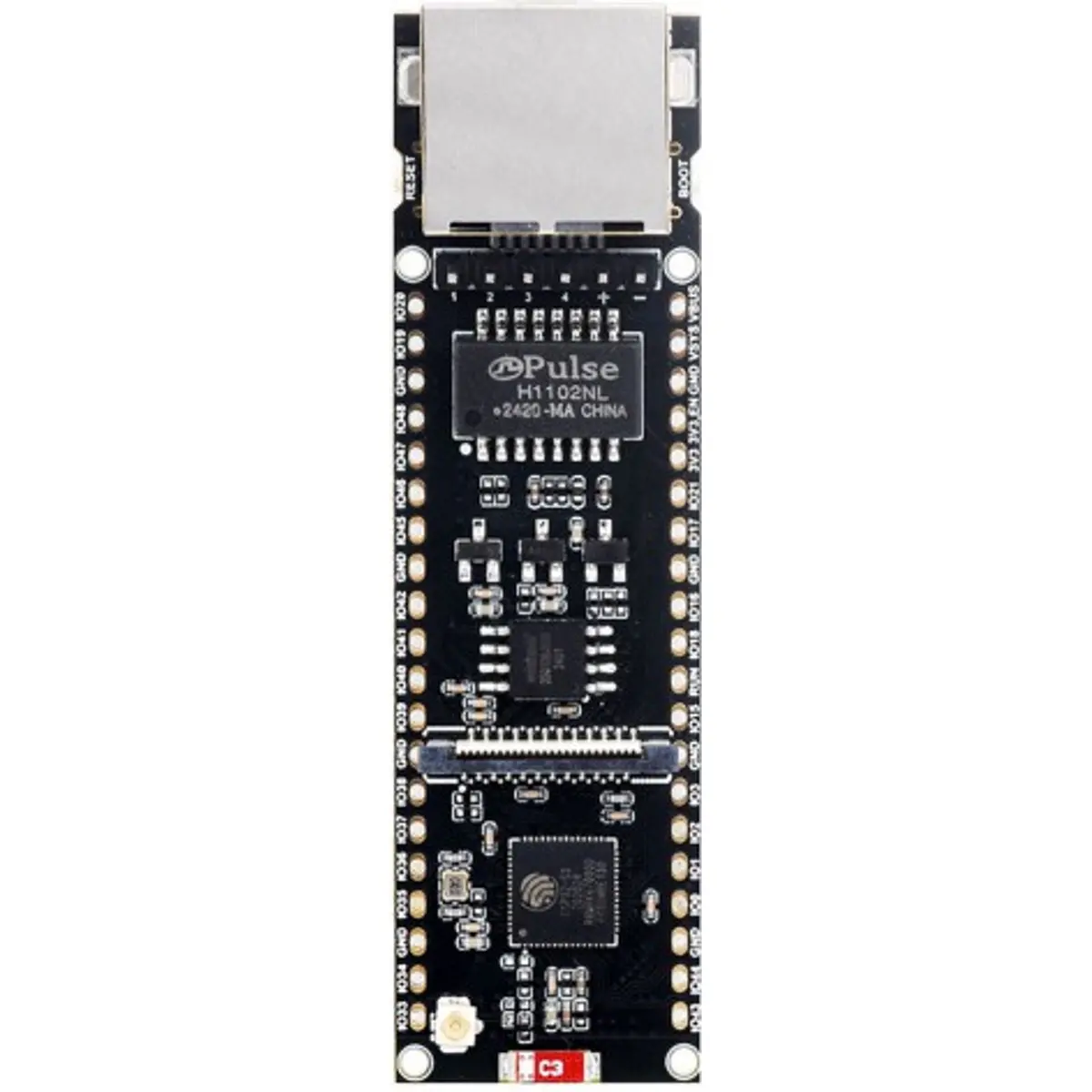

A ESP32-S3-ETH es una placa de desarrollo versátil basada en el microcontrolador ESP32-S3R8, que combina conectividad Wi-Fi, Bluetooth y Ethernet (10/100 Mbps) en un único módulo compacto. Diseñada para IoT, aplicaciones de red con y sin cable, captura de imagen y prototipado general, esta placa reúne interfaces y recursos que facilitan el desarrollo de soluciones conectadas robustas.
Integra un puerto Ethernet RJ45 con chip W5500, que permite la conexión a la red local con cable de forma fiable y eficiente, manteniendo al mismo tiempo la conectividad inalámbrica Wi-Fi 2,4 GHz y Bluetooth 5 (LE) para comunicaciones wireless. Incluye además un conector de cámara compatible con módulos OV2640 y OV5640, una ranura para tarjeta TF y un puerto USB-C para alimentación, programación y depuración, convirtiéndola en una plataforma completa para prototipos y aplicaciones avanzadas.
PRINCIPALES CARACTERÍSTICAS
✅ Microcontrolador ESP32-S3R8 con CPU de doble núcleo hasta 240 MHz, con potencia suficiente para aplicaciones IoT, de red y procesamiento local.
✅ Conectividad Ethernet 10/100 Mbps mediante chip W5500 que permite la conexión de red con cable, indicado para aplicaciones industriales o domésticas.

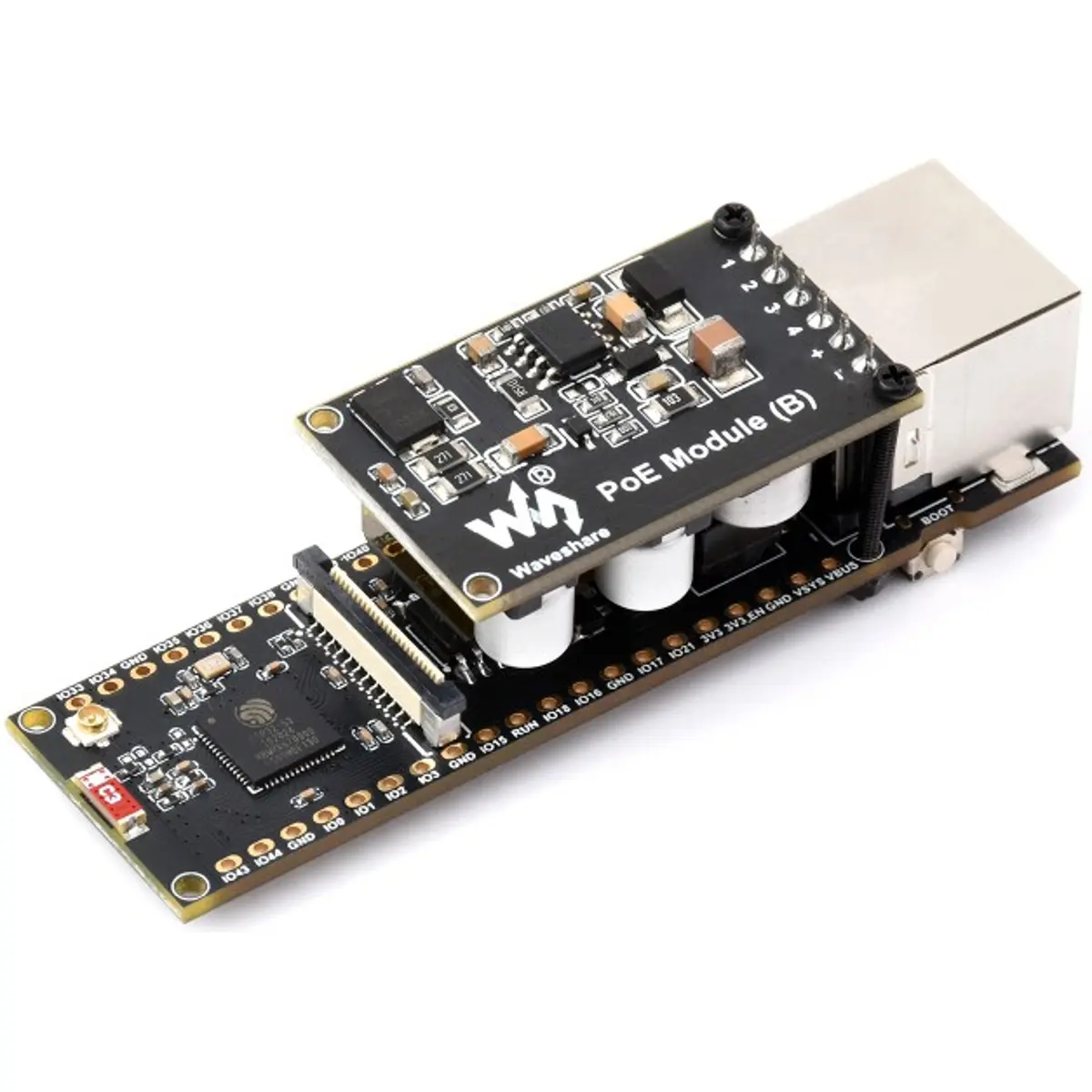

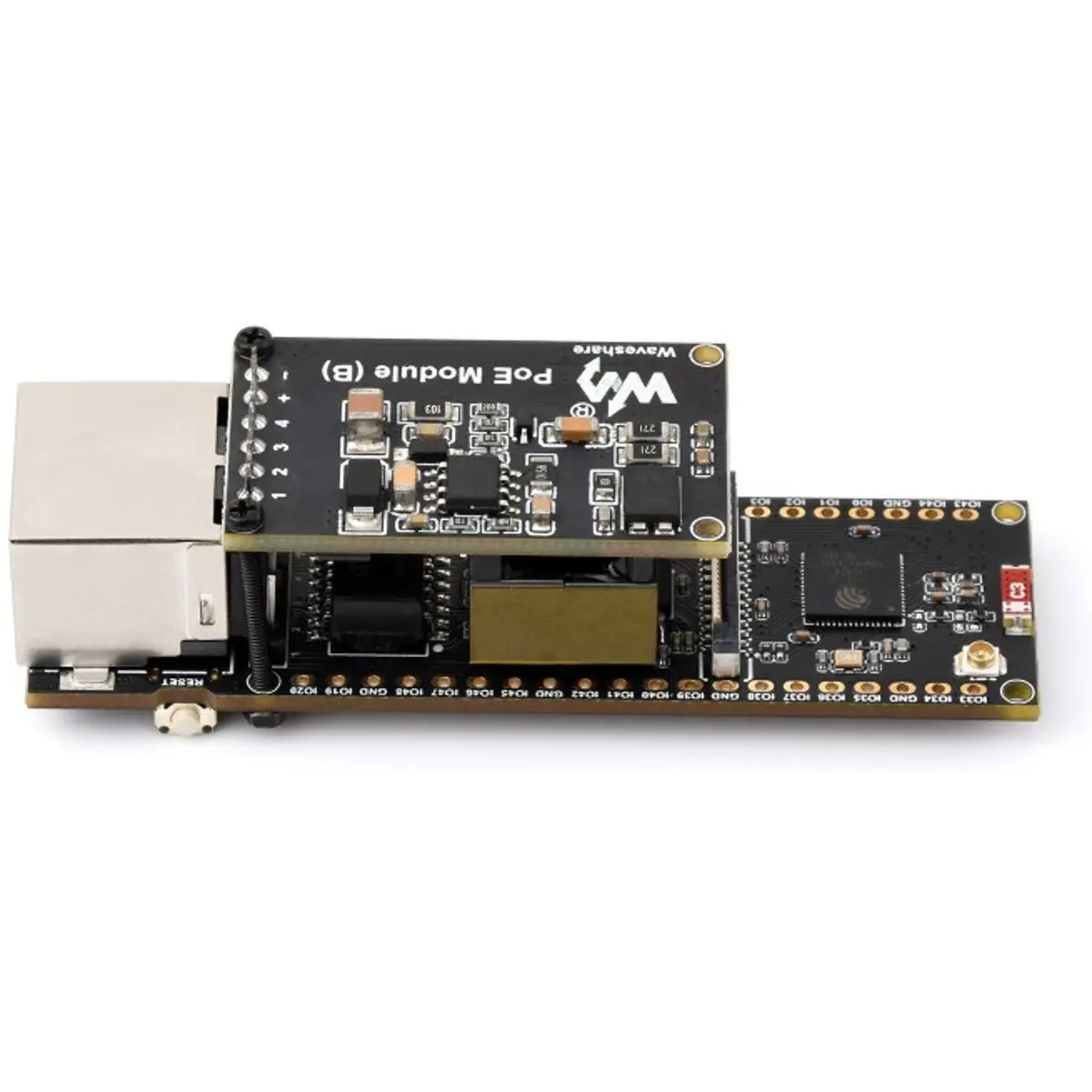

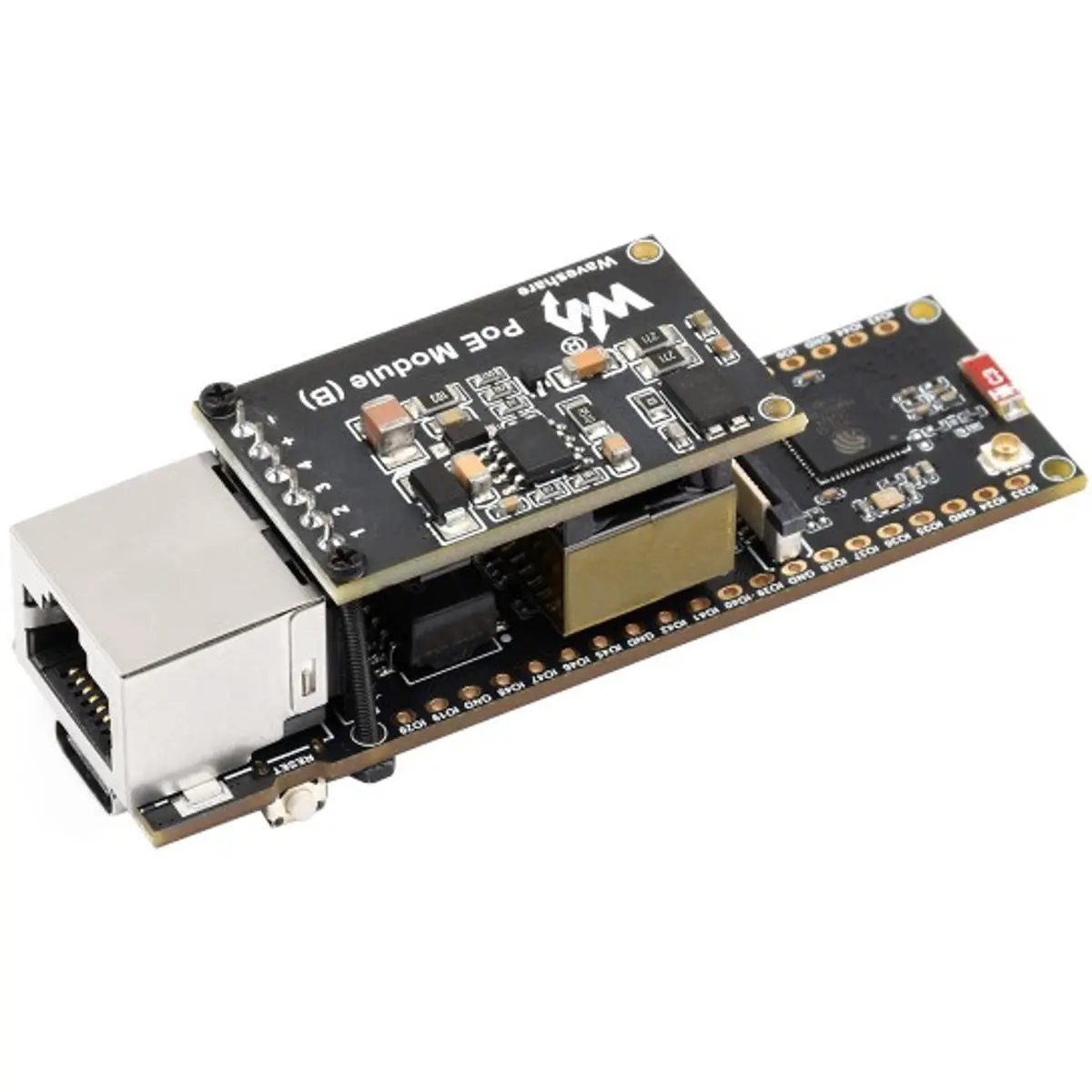

✅ Con soporte opcional de Power over Ethernet (PoE), tiene capacidad de alimentación a través de la propia conexión de red con módulos compatibles (IEEE 802.3af).
✅ Wi-Fi 2,4 GHz y Bluetooth 5 (LE): comunicación inalámbrica integrada para IoT y control remoto.
✅ Puerto USB-C para alimentación, programación y depuración simplificadas.
✅ Con ranura para tarjeta TF (microSD) proporciona almacenamiento externo fácil para imágenes, datos o archivos de configuración.
✅ La interfaz de cámara onboard es compatible con módulos de cámara comunes (OV2640 y OV5640) para captura de imagen/vídeo.
✅ Antena Wi-Fi integrada con opción de antena externa: más flexibilidad en la instalación de red inalámbrica.
✅ Headers compatibles con Pico: permite utilizar algunas placas HAT y periféricos de expansión compatibles con Raspberry Pi Pico.
ESPECIFICACIONES TÉCNICAS
• Modelo: Waveshare ESP32-S3-ETH
• Microcontrolador: ESP32-S3R8 (Xtensa 32-bit LX7, doble núcleo hasta 240 MHz)
• Memoria: 512 KB SRAM, 384 KB ROM, 8 MB PSRAM, 16 MB Flash
• Conectividad:
- Ethernet 10/100 Mbps (RJ45, W5500 vía SPI)
- Power over Ethernet (PoE): Soportado con módulo opcional (IEEE 802.3af)
- Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 5 (LE)
• Puertos e Interfaces:
- USB-C (alimentación/programación/depuración)
- Ethernet RJ45
- Ranura para tarjeta TF
• E/S y Expansión: headers compatibles con Pico, GPIOs expuestos
• Interfaz de cámara: Compatible con OV2640 y OV5640
• Antena Wi-Fi: Integrada, con opción de antena externa mediante conector
• Alimentación: Vía USB-C o PoE
• Programación: Compatible con ESP-IDF, Arduino, MicroPython, etc.
• Incluido en el embalaje:
- Placa ESP32-S3-ETH

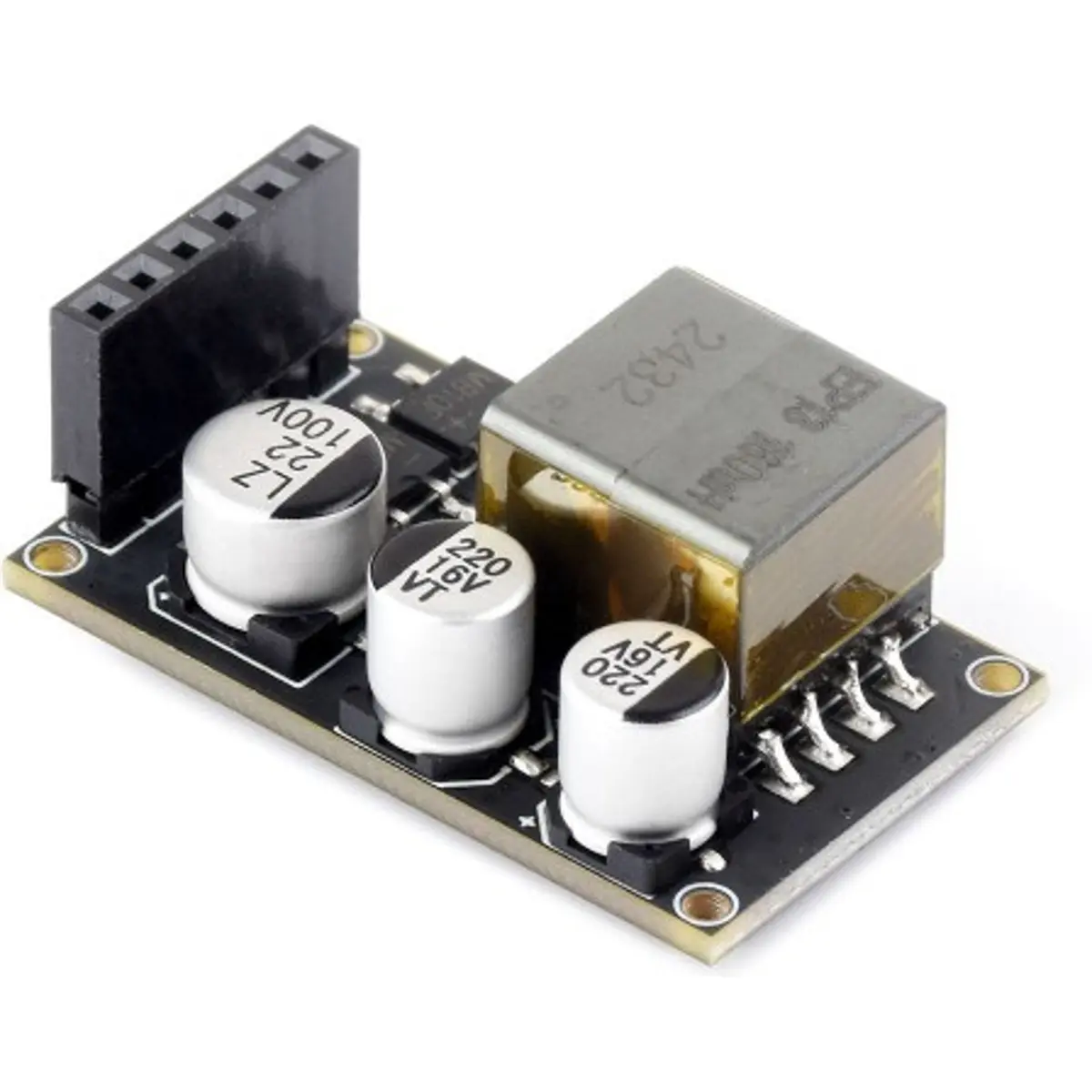

- Módulo PoE
- Tornillos
- Conector de pines macho de 20 vías
