Waveshare 20258 - Caixa c/ placa base, suporte M.2 e ventoinha para Raspberry Pi CM4

Concebida para facilitar a implementação do Raspberry Pi CM4 em aplicações profissionais, a CM4-IO-BASE-BOX-A integra uma placa base completa dentro de uma caixa dedicada. Desta forma, proporciona maior proteção do módulo, organização das ligações e facilidade de montagem em sistemas finais. A placa base expõe as principais interfaces do CM4, incluindo rede Gigabit, portas USB, saída HDMI, interfaces para câmaras e ecrãs, além de GPIO compatível com o ecossistema Raspberry Pi. Trata-se de uma solução particularmente adequada para sistemas IoT industriais, gateways de comunicação, sistemas de controlo e aquisição de dados, terminais multimédia ou de sinalização ou protótipos avançados para produtos comerciais.

PRINCIPAIS CARACTERÍSTICAS
✅ Placa base CM4 IO-BASE-A integrada, pronta para receber o módulo Raspberry Pi CM4 (não incluído).
✅ Caixa metálica protetora com ventoinha, numa combinação que garante arrefecimento ativo e robustez estrutural.
✅ Múltiplas interfaces de conectividade disponíveis: Ethernet Gigabit, USB 2.0, HDMI, CSI/DSI para câmaras e ecrãs.
✅ Com suporte para M.2 (M-Key), permite instalar módulos de comunicação ou um SSD NVMe conforme necessidade.
✅ Slot microSD acessível: função de armazenamento ou suporte para versões “Lite” do CM4.
✅ Seleção de arranque flexível (BOOT/USB-C): permite escolher entre arranque por eMMC/SIM ou via USB-C.
✅ Ventoinha 5 V: arrefecimento ativo otimizado para operação prolongada.
✅ Os indicadores LED de estado (PWR/ACT/M.2) mostram ligação On/Off, atividade do CM4 e estado da interface M.2.
✅ Fixação e montagem facilitadas: inclui furos para montagem em parede ou chassis.

ESPECIFICAÇÕES TÉCNICAS
• Modelo: Waveshare Metal Box A
• Placa Base Incluída: CM4-IO-BASE-A
• Compatibilidade: Raspberry Pi Compute Module 4 e CM4 Lite
• Caixa: Metal com ventilação e ventoinha integrada (5 V)
• Alimentação: 5 V (via USB-C ou adaptador 5 V 3 A opcional)

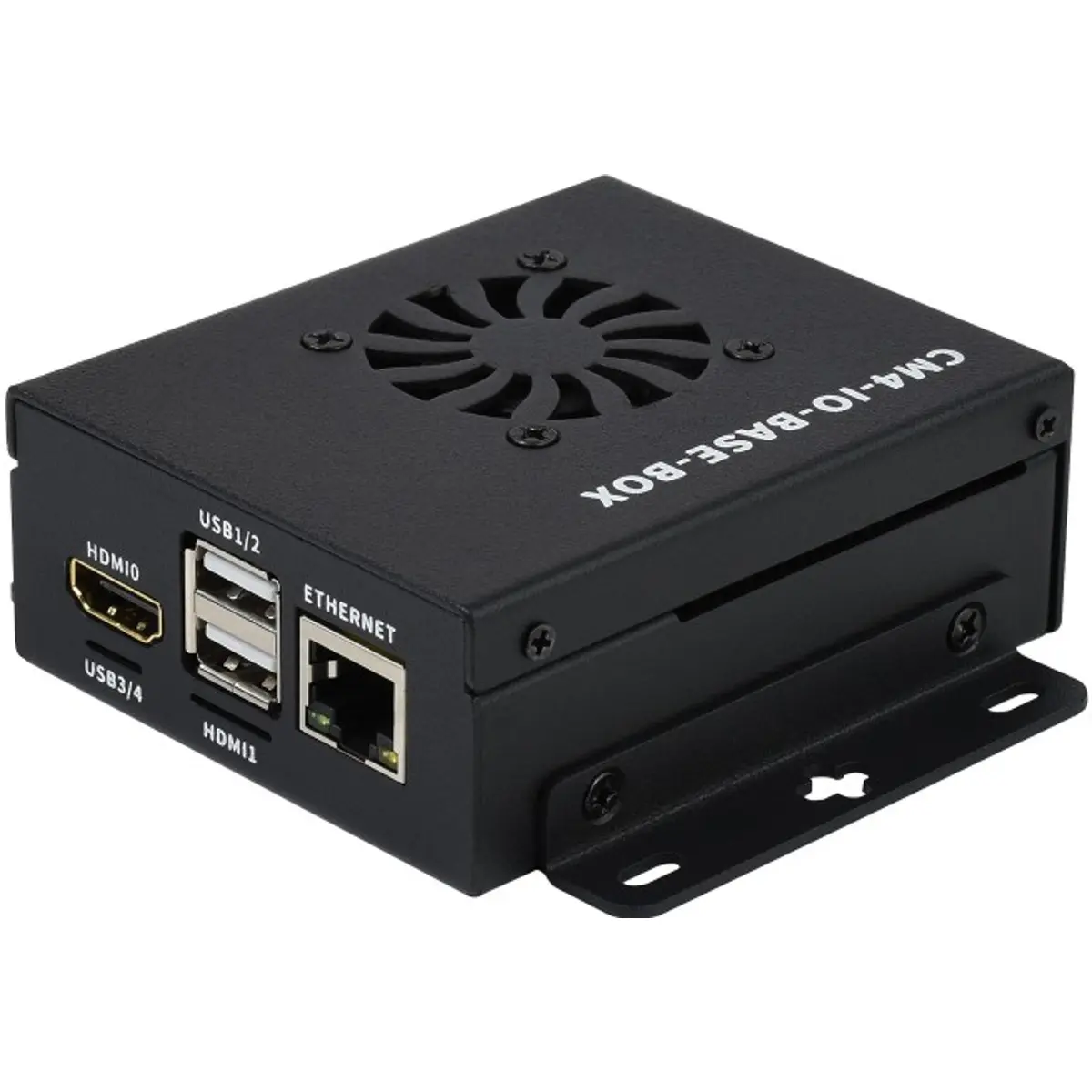

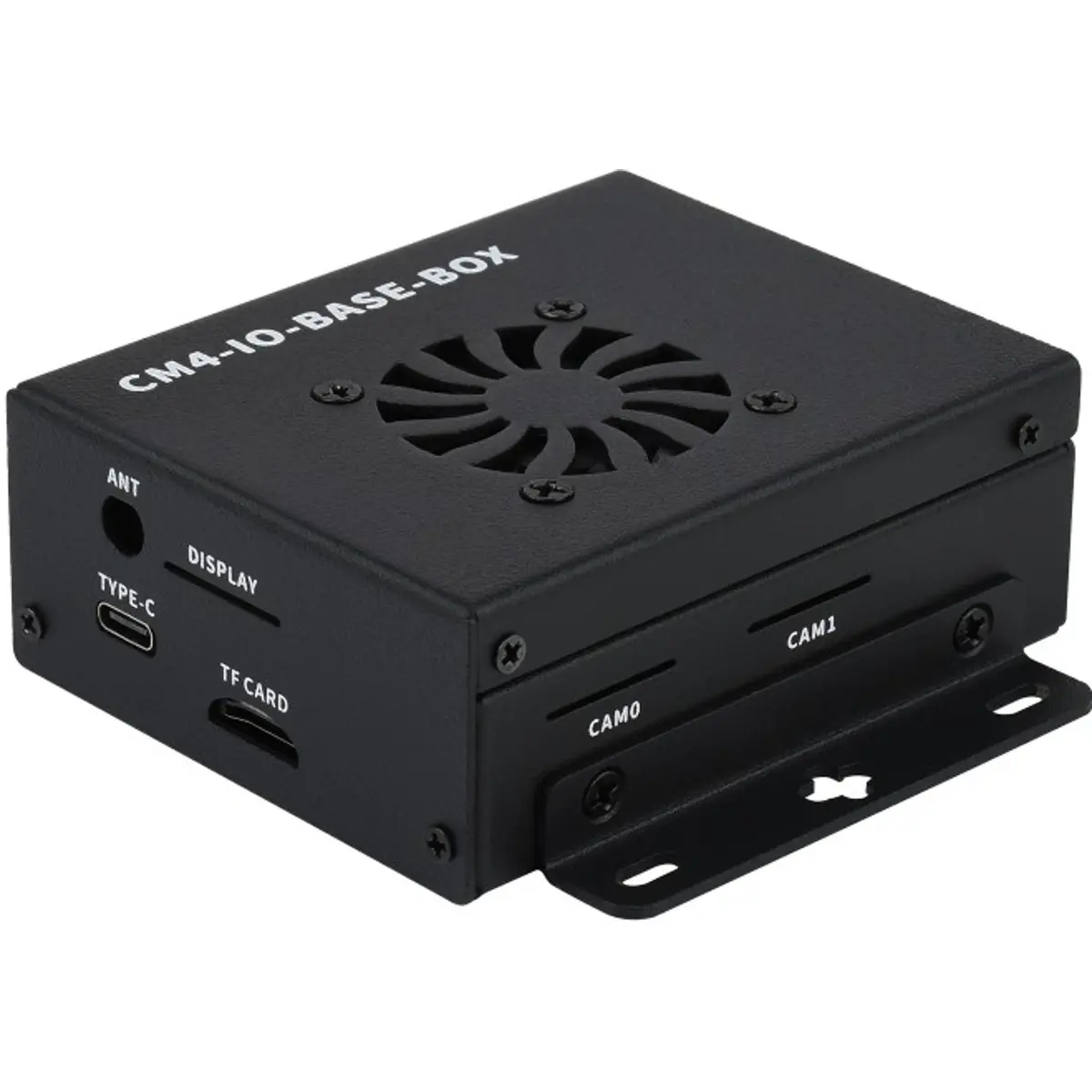

• Interfaces Externas:
    - Gigabit Ethernet
    - 2× USB 2.0
    - HDMI
    - CSI
    - DSI
• Armazenamento: Slot microSD; M.2 M-Key (PCIE)
• Expansões: 40 pinos GPIO, CSI/DSI para câmaras e ecrãs
• Indicadores: LEDs para Power, ACT, M.2
• Montagem: Furos laterais para montagem em parede ou chassis

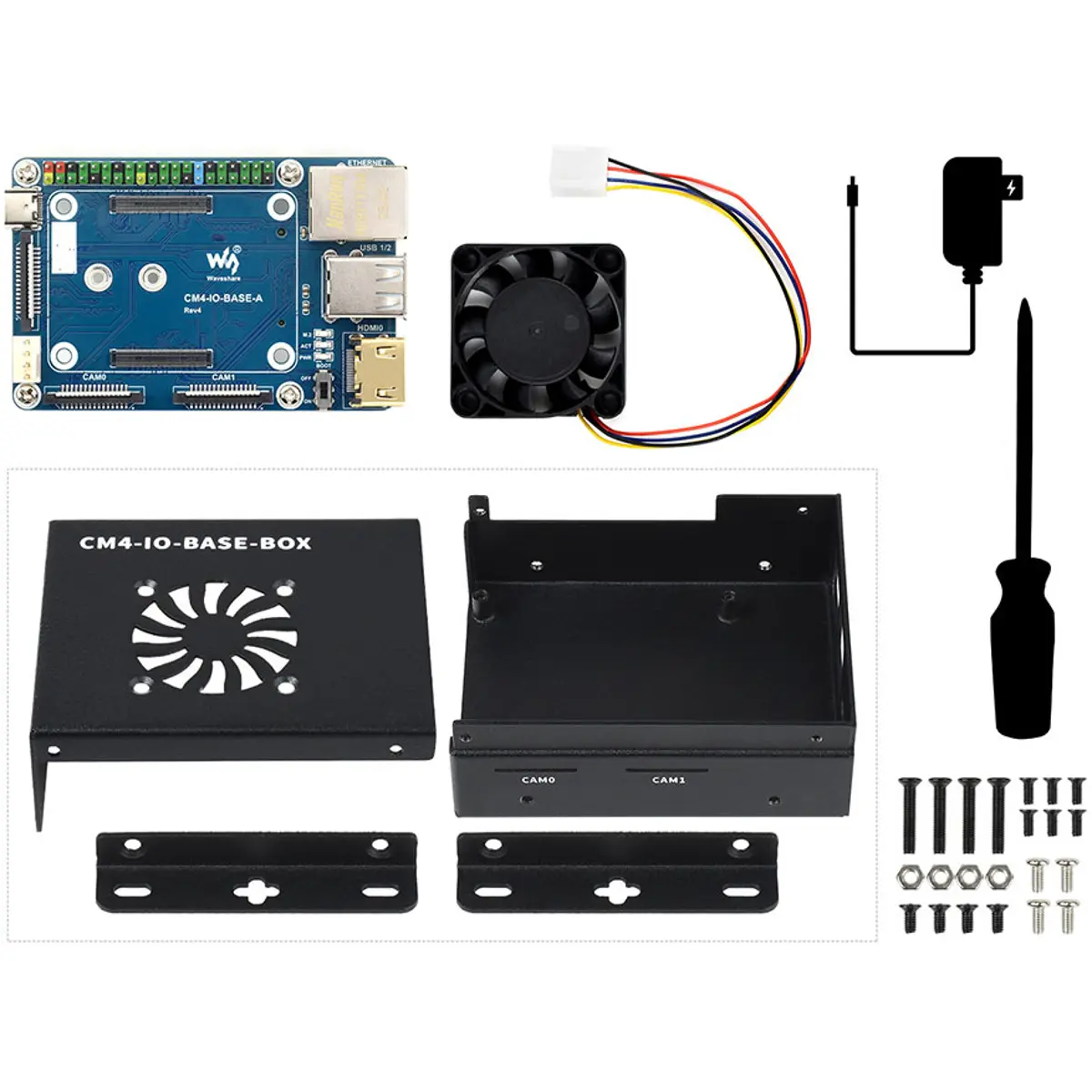

• Incluído na embalagem:
    - CM4-IO-BASE-A
    - Caixa de metal Metal
    - Ventoinha 4010-PWM-5V x1
    - Adaptador de alimentação USB-C 5V 3A x1
    - Chave de fendas
    - Conjunto de parafusos

NOTA: Antena e CM4 não incluídos
