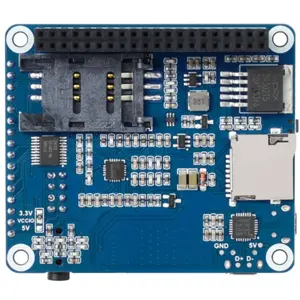

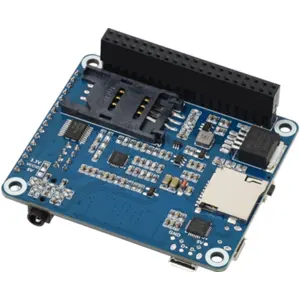

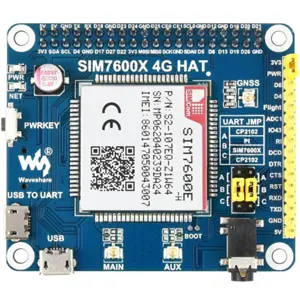

O SIM7600E-H 4G HAT es una placa de expansión de comunicación móvil de alta gama pensada para ordenadores de placa única como la Raspberry Pi y placas compatibles (por ejemplo, Jetson Nano). Integra el módulo SIM7600E-H, un módem LTE Cat-4 que permite que el dispositivo anfitrión se comunique en redes 4G/3G/2G, ofreciendo funcionalidades de datos móviles, SMS, llamadas de voz y localización GNSS (incluyendo GPS, BeiDou, GLONASS, Galileo y QZSS).
El diseño sigue el estándar GPIO de 40 pines, para encaje directo en la Raspberry Pi sin necesidad de adaptadores externos. Con interfaces USB y UART expuestas, esta placa Waveshare puede utilizarse en diversas aplicaciones de conectividad remota, telemetría, IoT y sistemas distribuidos que requieren conectividad móvil persistente.
PRINCIPALES CARACTERÍSTICAS
✅ Comunicación LTE Cat-4 4G / 3G / 2G: accesos rápidos a Internet móvil con soporte para múltiples estándares de red.
✅ Módulo SIM7600E-H integrado: módem celular con soporte para datos, voz y SMS mediante comandos AT.
✅ GNSS de 16 canales para posicionamiento mediante GPS, BeiDou, GLONASS, Galileo y QZSS para una localización precisa.
✅ Soporte para servicios de red IP: TCP, UDP, HTTP, HTTPS, FTP, FTPS y DNS para comunicación avanzada.
✅ La interfaz USB on-board permite probar comandos AT, obtener datos GNSS o conectar a sistemas Linux/Windows.
✅ Convertidor USB-UART CP2102 integrado, con comunicación serie para depuración y uso con microcontroladores.
✅ Soporte para tarjeta SIM (1.8 V/3 V): una ranura integrada para SIM.
✅ Ranura para tarjeta TF que permite almacenamiento local de ficheros, SMS y otros datos.
✅ Entrada de audio y decodificador on-board: permite realizar llamadas de voz mediante un jack de audio dedicado.
✅ Configuración de nivel lógico 3.3 V / 5 V para compatibilidad con diferentes tensiones de funcionamiento mediante jumper.
➡️ Ejemplos de aplicaciones:
• IoT con conectividad móvil
• gateways remotos
• telemetría
• localización GPS
• sistemas de llamadas y SMS
PRINCIPALES CARACTERÍSTICAS
• Modelo: Waveshare SIM7600E-H 4G
• Compatibilidad: Raspberry Pi (GPIO 40 pines), Jetson Nano y dispositivos similares
• Módulo principal: SIM7600E-H (LTE Cat-4)
• Redes soportadas: 4G LTE Cat-4 / 3G (UMTS/HSPA+) / 2G (GSM/GPRS/EDGE)
• LTE Bands (región E): B1/B3/B5/B7/B8/B20 (FDD); B38/B40/B41 (TDD)
• GNSS: GPS, BeiDou, GLONASS, Galileo, QZSS (16 canales)
• Tasas de datos: hasta 150 Mbps (DL) / 50 Mbps (UL) en LTE Cat-4 *
• Protocolos de red: TCP, UDP, DNS, HTTP, HTTPS, FTP, FTPS
• Tarjeta SIM: ranura para SIM 1.8 V / 3 V
• Tarjeta TF: soportado (almacenamiento local)
• Interfaces: USB (módem/datos), UART (comando AT), GPIO
• Convertidor USB-UART: CP2102 integrado
• Audio: jack de audio y decodificador para llamadas de voz
• Indicadores LED: Sí (estado de red y funcionamiento)
• Tensión de funcionamiento:
- 5 V (fuente principal)
- nivel lógico ajustable: 3.3 V / 5 V mediante jumper
• Dimensiones: ~56.21 mm × 65.15 mm
• Incluido en el embalaje:
- Placa SIM7600E-H 4G
- Antena LTE
- Antena GPS
- 2x cables USB-A -> micro USB
- Tornillos Raspberry Pi
