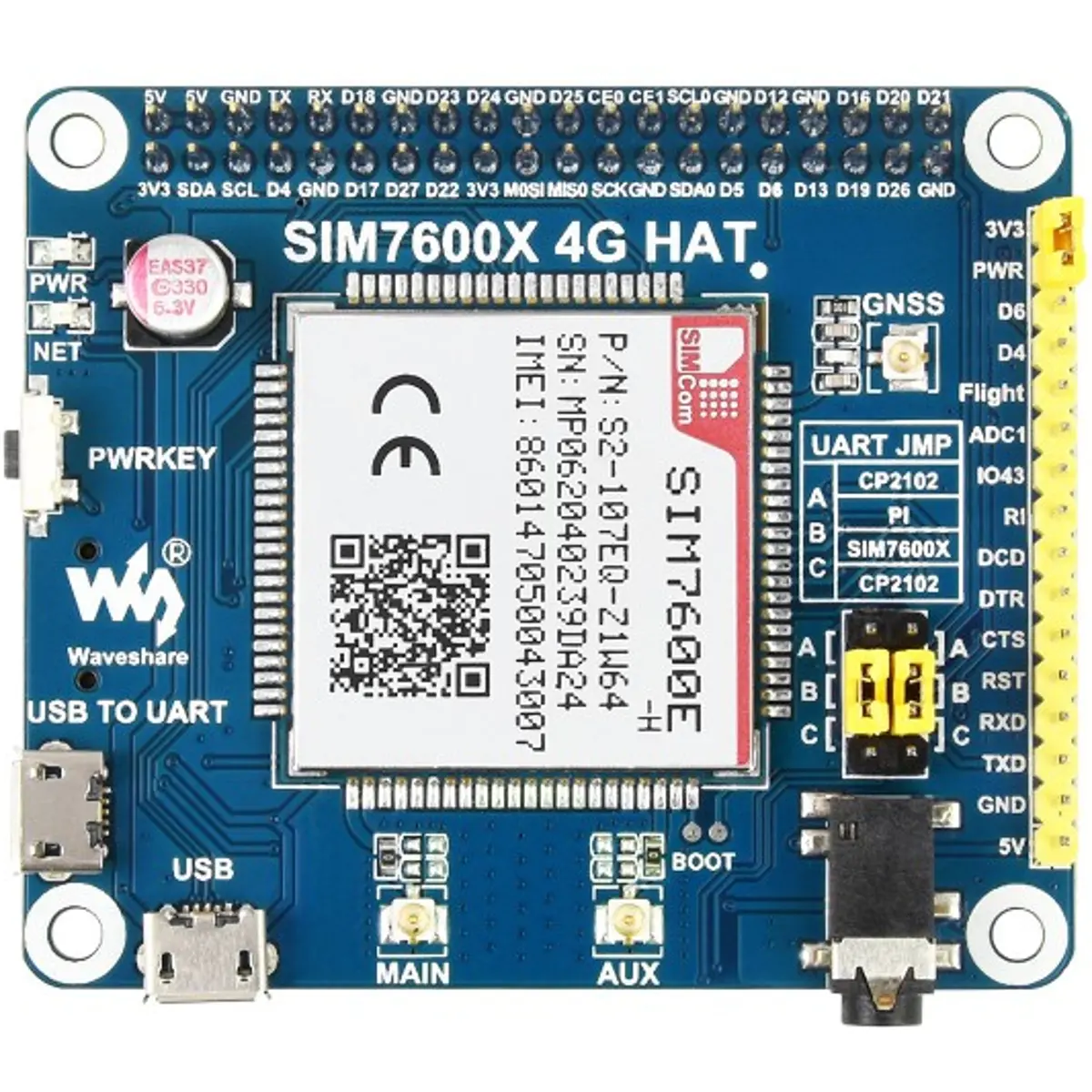

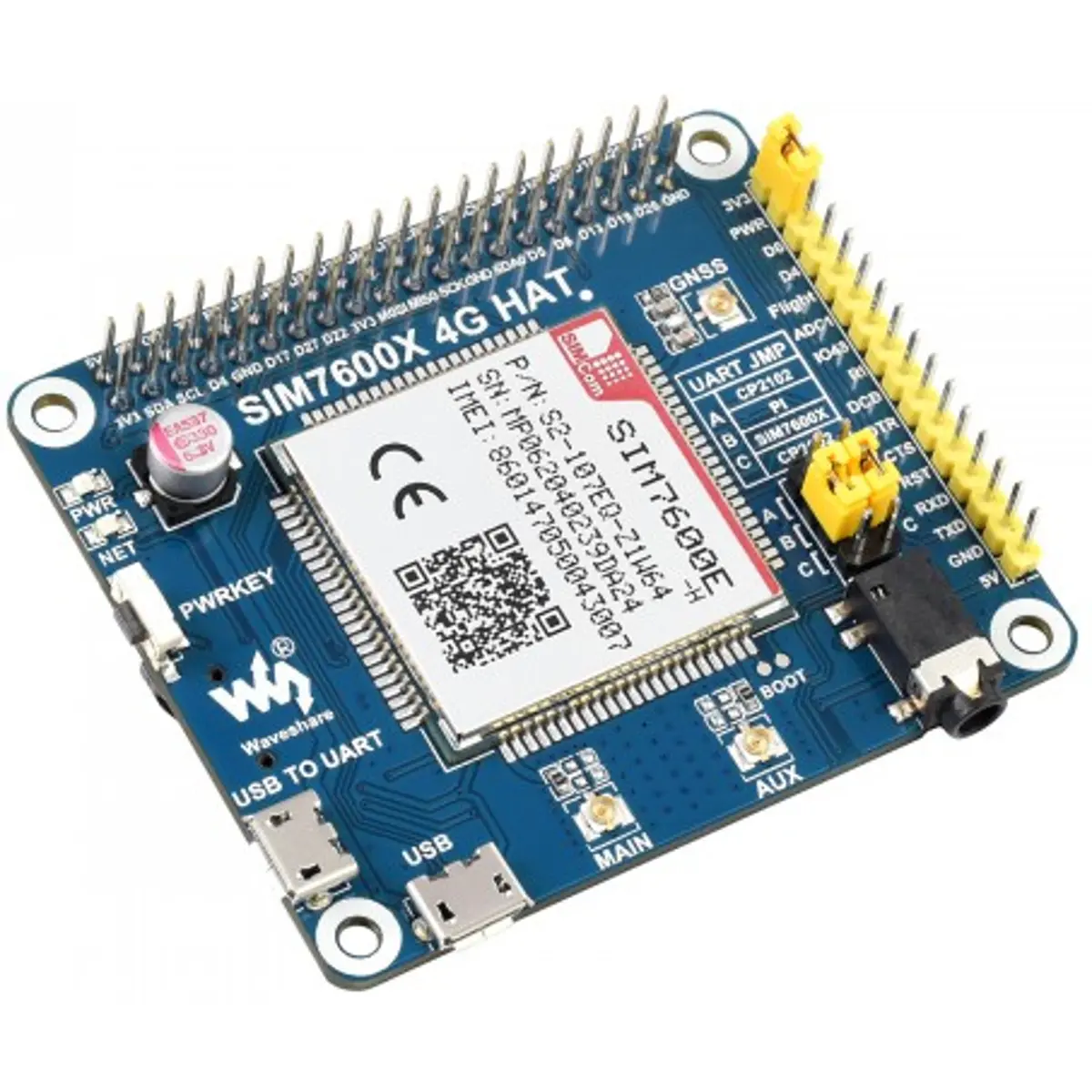

O SIM7600E-H 4G HAT é uma placa de expansão de comunicação móvel de alta performance pensada para computadores de placa única como a Raspberry Pi e placas compatíveis (por exemplo, Jetson Nano). Integra o módulo SIM7600E-H, um modem LTE Cat-4 que habilita o dispositivo anfitrião a comunicar em redes 4G/3G/2G, oferecendo funcionalidades de dados móveis, SMS, chamadas de voz e localização GNSS (incluindo GPS, BeiDou, GLONASS, Galileo e QZSS).
O design segue o padrão GPIO de 40 pinos, para encaixe direto no Raspberry Pi sem necessidade de adaptadores externos. Com interfaces USB e UART expostas, esta placa Waveshare pode ser utilizada em variadas aplicações de conectividade remota, telemetria, IoT e sistemas distribuídos que exigem conectividade móvel persistente.
PRINCIPAIS CARACTERÍSTICAS
✅ Comunicação LTE Cat-4 4G / 3G / 2G: acessos rápidos à Internet móvel com suporte a múltiplos padrões de rede.
✅ Módulo SIM7600E-H integrado: modem celular com suporte a dados, voz e SMS via AT commands.
✅ GNSS de 16 canais para posicionamento via GPS, BeiDou, GLONASS, Galileo e QZSS para localização precisa.
✅ Suporte a serviços de rede IP: TCP, UDP, HTTP, HTTPS, FTP, FTPS e DNS para comunicação avançada.
✅ O interface USB on-board permite testar comandos AT, obter dados GNSS ou conectar a sistemas Linux/Windows.
✅ Conversor USB-UART CP2102 integrado, com comunicação serial para depuração e uso com microcontroladores.
✅ Suporte a cartão SIM (1.8 V/3 V): uma slot integrada para SIM.
✅ Slot para cartão TF que permite armazenamento local de ficheiros, SMS e outros dados.
✅ Entrada de áudio e descodificador onboard: permite efectuar chamadas de voz através de jack áudio dedicado.
✅ Configuração de nível lógico 3.3 V / 5 V para compatibilidade com diferentes tensões de funcionamento via jumper.
➡️ Exemplos de aplicações:
• IoT com conectividade móvel
• gateways remotos
• telemetria
• localização GPS
• sistemas de chamada e SMS
PRINCIPAIS CARACTERÍSTICAS
• Modelo: Waveshare SIM7600E-H 4G
• Compatibilidade: Raspberry Pi (GPIO 40 pinos), Jetson Nano e dispositivos semelhantes
• Módulo principal: SIM7600E-H (LTE Cat-4)
• Redes suportadas: 4G LTE Cat-4 / 3G (UMTS/HSPA+) / 2G (GSM/GPRS/EDGE)
• LTE Bands (região E): B1/B3/B5/B7/B8/B20 (FDD); B38/B40/B41 (TDD)
• GNSS: GPS, BeiDou, GLONASS, Galileo, QZSS (16 canais)
• Taxas de dados: até 150 Mbps (DL) / 50 Mbps (UL) em LTE Cat-4 *
• Protocolos de rede: TCP, UDP, DNS, HTTP, HTTPS, FTP, FTPS
• Cartão SIM: Slot para SIM 1.8 V / 3 V
• Cartão TF: Suportado (armazenamento local)
• Interfaces: USB (modem/data), UART (AT comando), GPIO
• Conversor USB-UART: CP2102 integrado
• Áudio: Jack de áudio e descodificador para chamadas de voz
• Indicadores LED: Sim (estado de rede e funcionamento)
• Tensão de operação:
- 5 V (fonte principal)
- nível lógico ajustável: 3.3 V / 5 V via jumper
• Dimensões: ~56.21 mm × 65.15 mm
• Incluído na embalagem:
- Placa SIM7600E-H 4G
- Antena LTE
- Antena GPS
- 2x Cabos USB-A -> micro USB
- Parafusos Raspberry Pi
