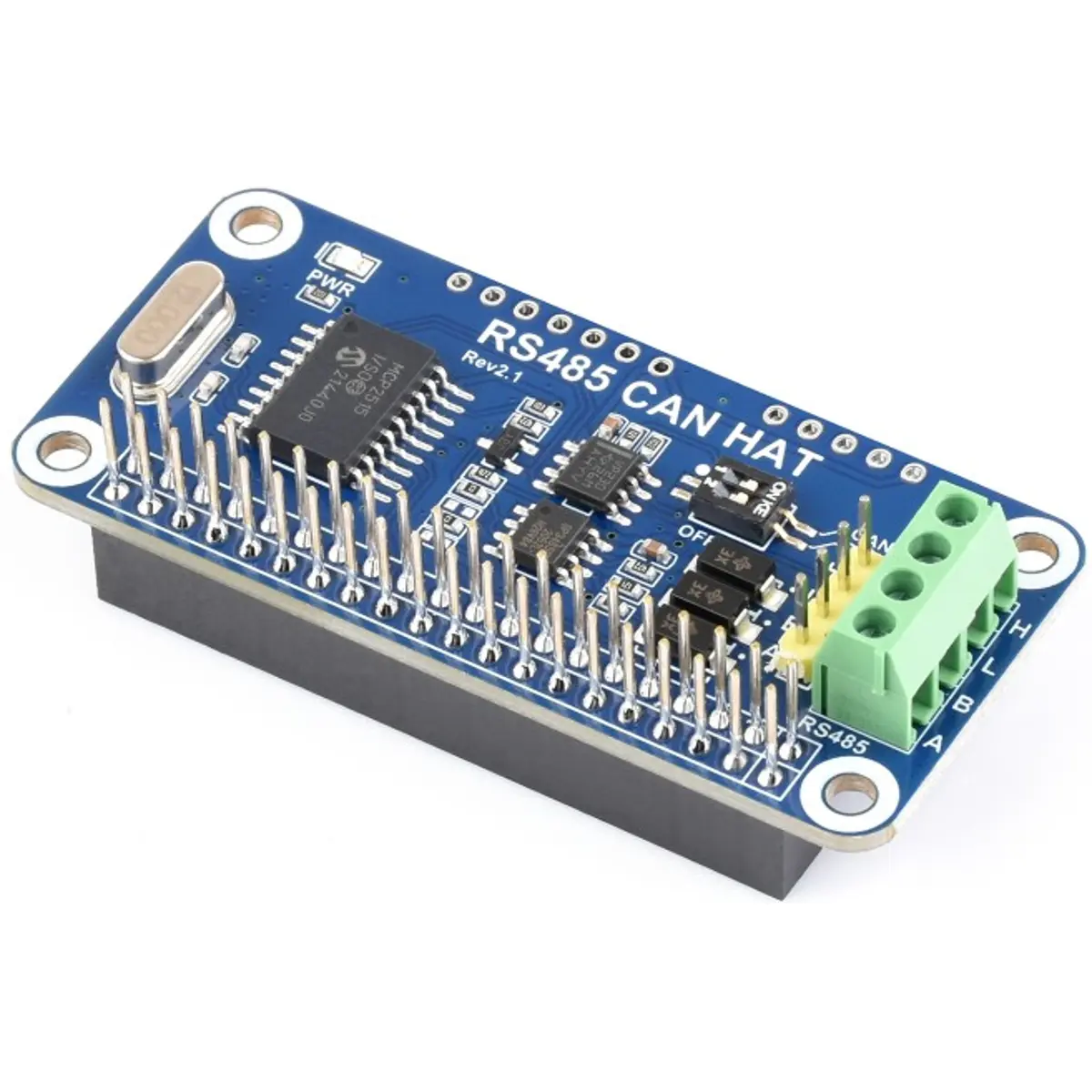

A Waveshare RS485 CAN HAT é uma placa de expansão concebida para sistemas Raspberry Pi com conector GPIO de 40 pinos, adicionando interfaces de comunicação robustas RS-485 e CAN Bus. Esta placa permite ao Raspberry Pi comunicar de forma estável com redes e dispositivos industriais, sensores, controladores e outros módulos em aplicações de automação, monitorização e aquisição de dados.
Ligando-se diretamente ao conector GPIO de 40 pinos, não requer módulos adicionais para integração física, sendo ideal para projetos que exigem comunicação diferencial de longa distância e confiável com imunidade a ruído.
PRINCIPAIS CARACTERÍSTICAS
✅ Suporte à comunicação CAN Bus com controlador MCP2515 através de interface SPI e transceptor SIT65HVD230DR, compatível com redes CAN padrão.
✅ Função RS-485 integrada com transceptor SP3485, suportando comunicação half-duplex com controlo automático de TX/RX sem necessidade de programação extra.
✅ Cabeçalho GPIO de 40 pinos padrão para montagem direta em placas Raspberry Pi compatíveis.

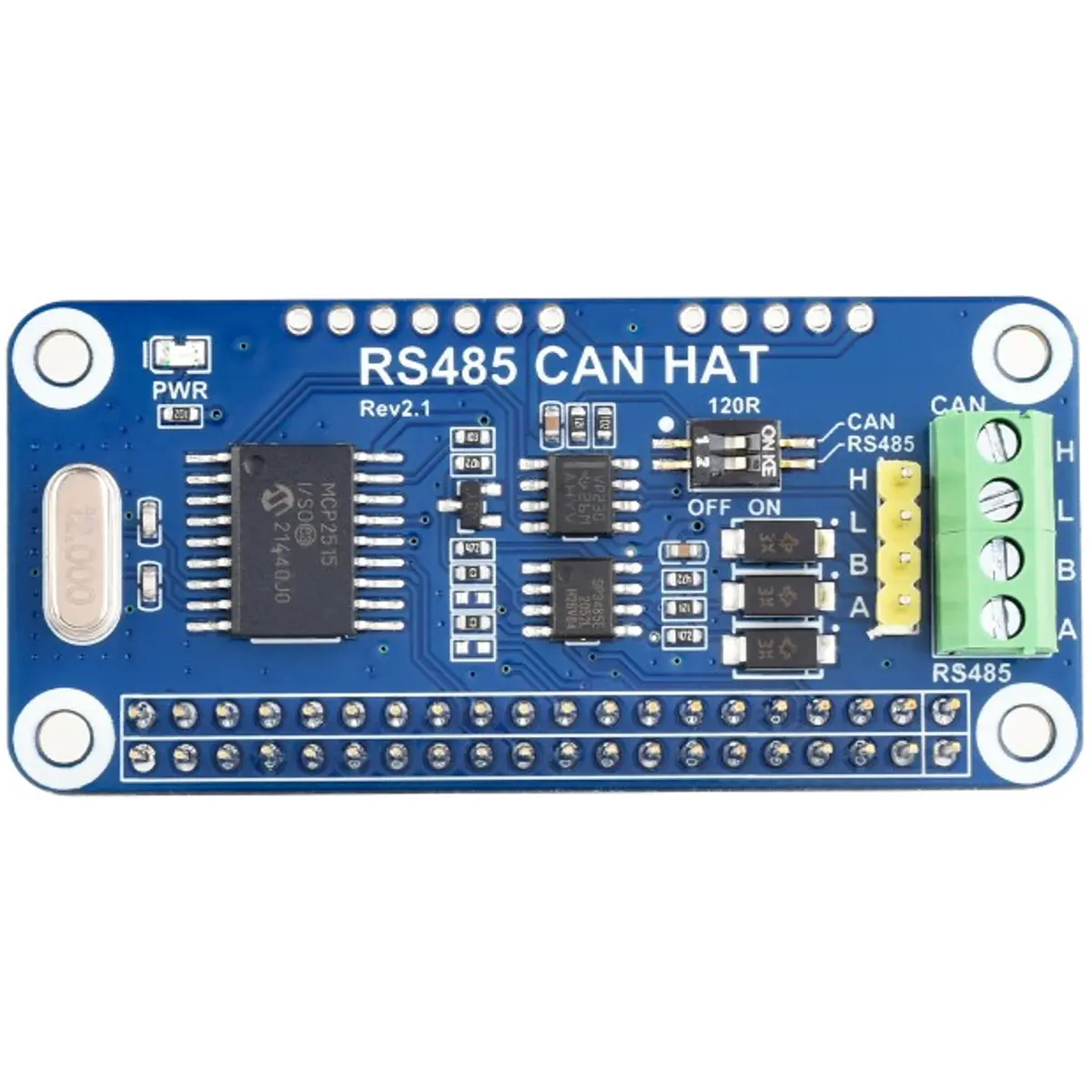

✅ Resistor de terminação de 120 Ω incorporado para as interfaces RS-485 e CAN, com ativação via interruptor DIP.
✅ Supressor de tensão transitória (TVS) a bordo para proteção contra surtos e picos transientes nas linhas de comunicação.

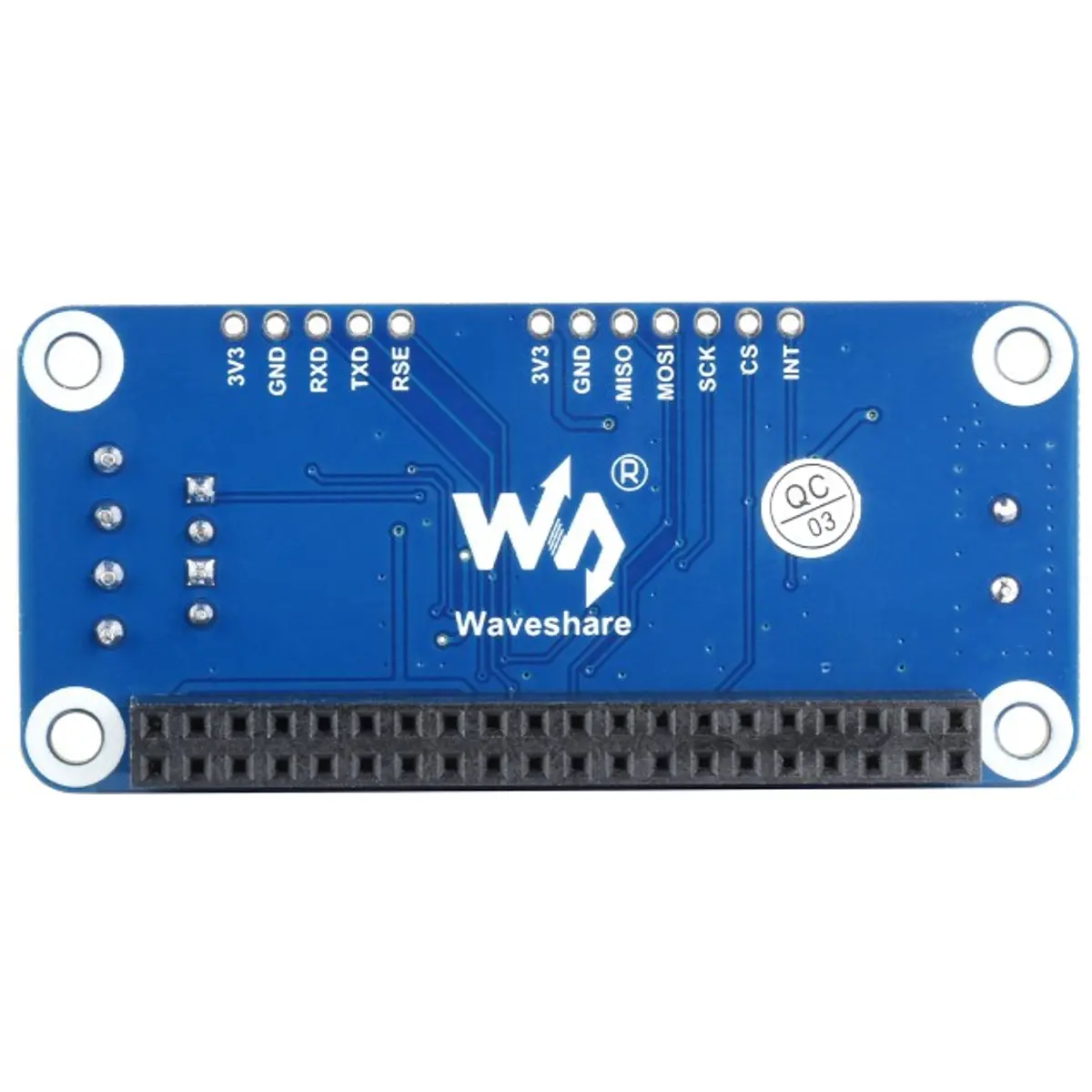

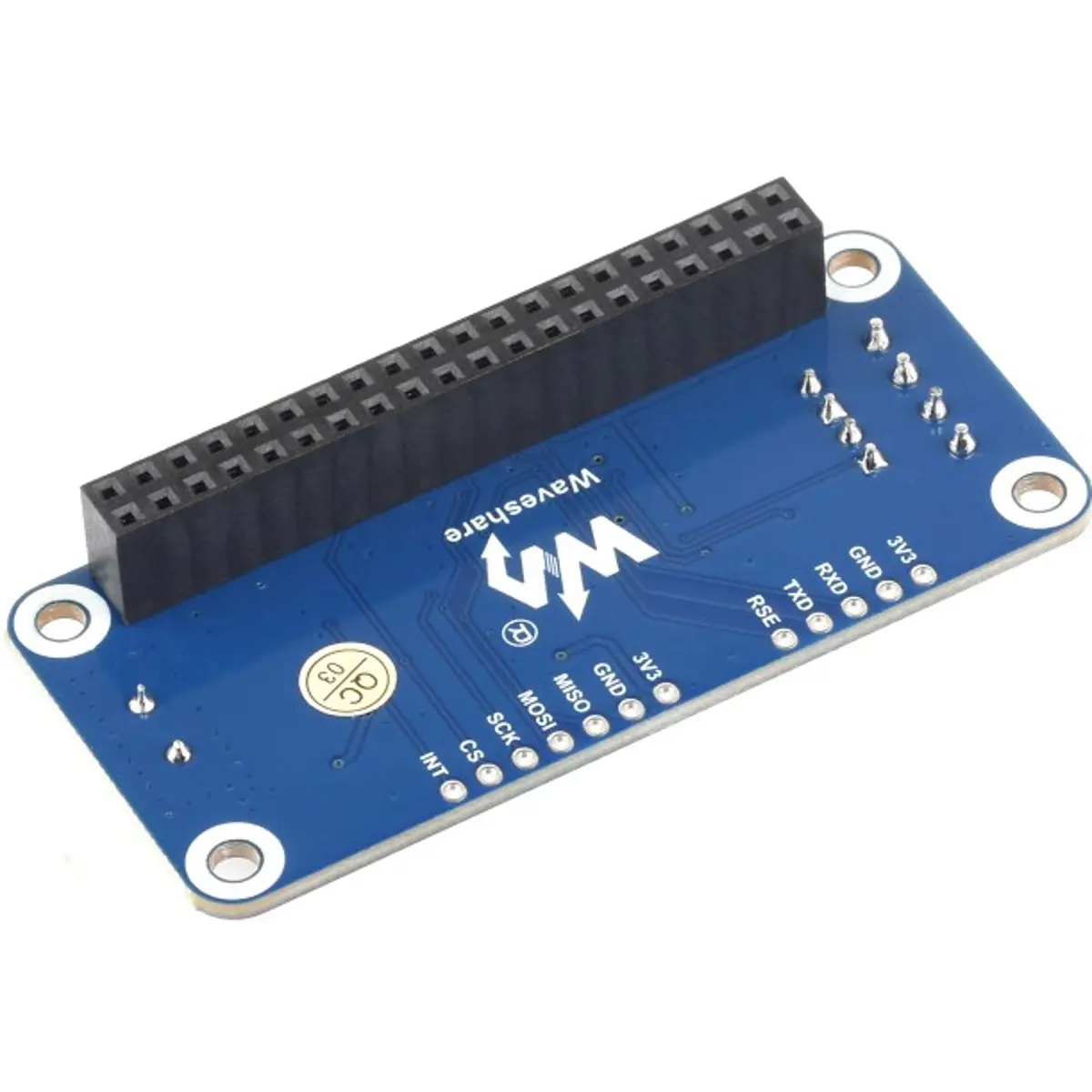

✅ Cabeçalho extra reservado para ligação a outras placas de controlo ou microcontroladores.
✅ Documentação e recursos de desenvolvimento disponíveis online, com exemplos em Python e wiringPi.
ESPECIFICAÇÕES TÉCNICAS
• Modelo: Waveshare RS485 CAN HAT
• Compatibilidade: Placas Raspberry Pi com conector GPIO de 40 pinos
• Interface CAN: SPI com controlador MCP2515 e transceptor SIT65HVD230DR
• Interface RS-485: UART com transceptor SP3485, half-duplex
• Tensão de operação: 3,3 V (GPIO)
• Resistor de terminação: 120 Ω incorporado (ativação via DIP)
• Proteção de transientes: Supressor de tensão TVS integrado
• Controlo automático RS-485 TX/RX: Sim (hardware automático)
• Cabeçalhos extra: Sim, para integrações externas
• Dimensões: 65 × 30 mm
• Furação de montagem: 3,0 mm
• Documentação: Manual e exemplos de código disponíveis online
CONTEÚDO DA EMBALAGEM
- Placa Waveshare RS485 CAN HAT
- Kit de parafusos para Raspberry Pi (2 unidades)
