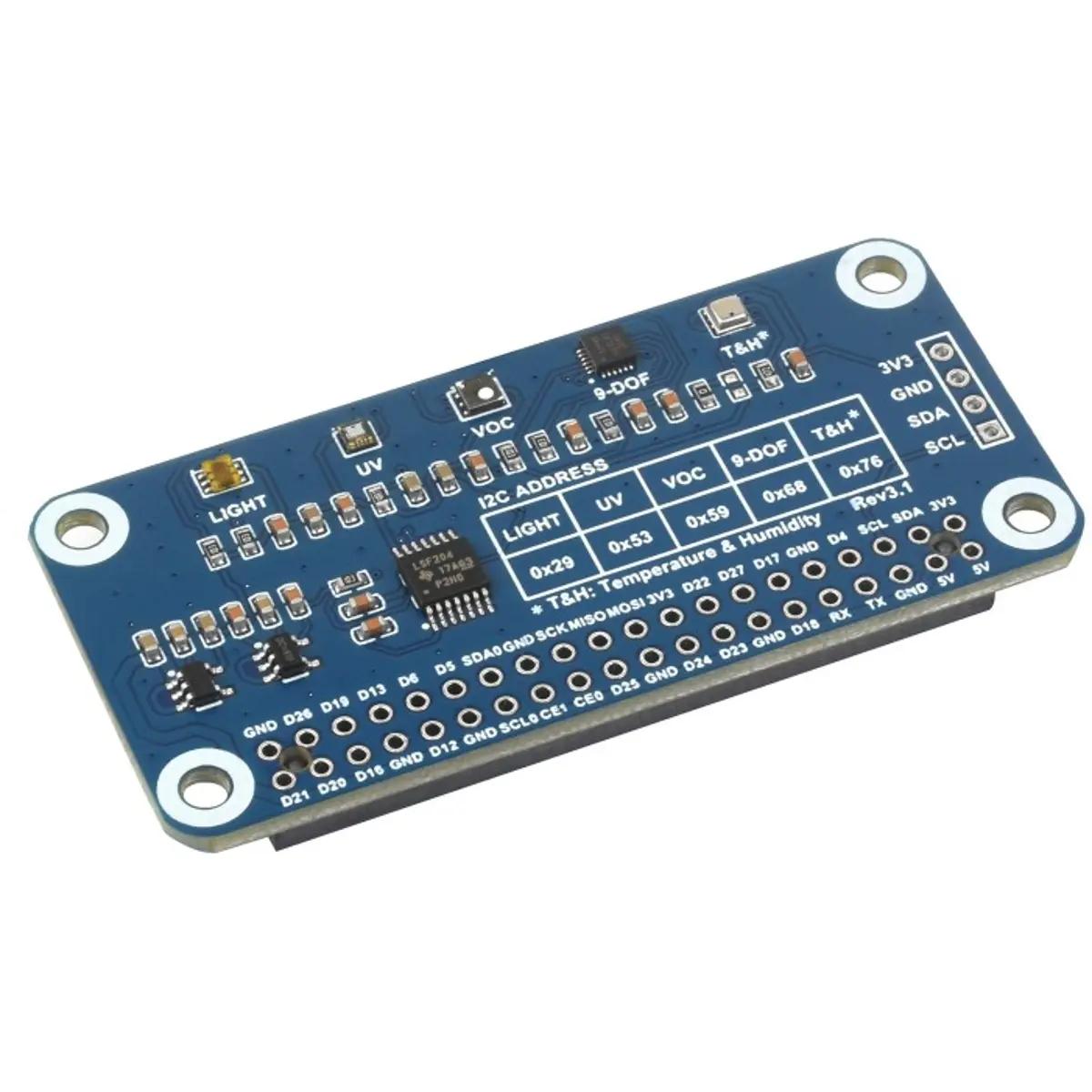

Placa de expansão multifuncional concebida para as séries Raspberry Pi, que permite recolher um amplo conjunto de dados ambientais a partir de diversos sensores integrados. Esta HAT oferece capacidades de medição de temperatura, humidade, pressão atmosférica, intensidade de luz ambiente, compostos orgânicos voláteis (VOC), radiação UV e movimento físico (aceleração, giroscópio e magnetómetro), tudo num único módulo que se liga ao conector GPIO de 40 pinos.
O design baseado em comunicação I²C de dois fios simplifica a integração com o sistema operativo e programas de recolha de dados. Vem acompanhado de recursos de desenvolvimento e exemplos de software em Python e outras linguagens, facilitando a monitorização ambiental e a prototipagem de projetos IoT ou estações meteorológicas de pequena escala.
PRINCIPAIS CARACTERÍSTICAS

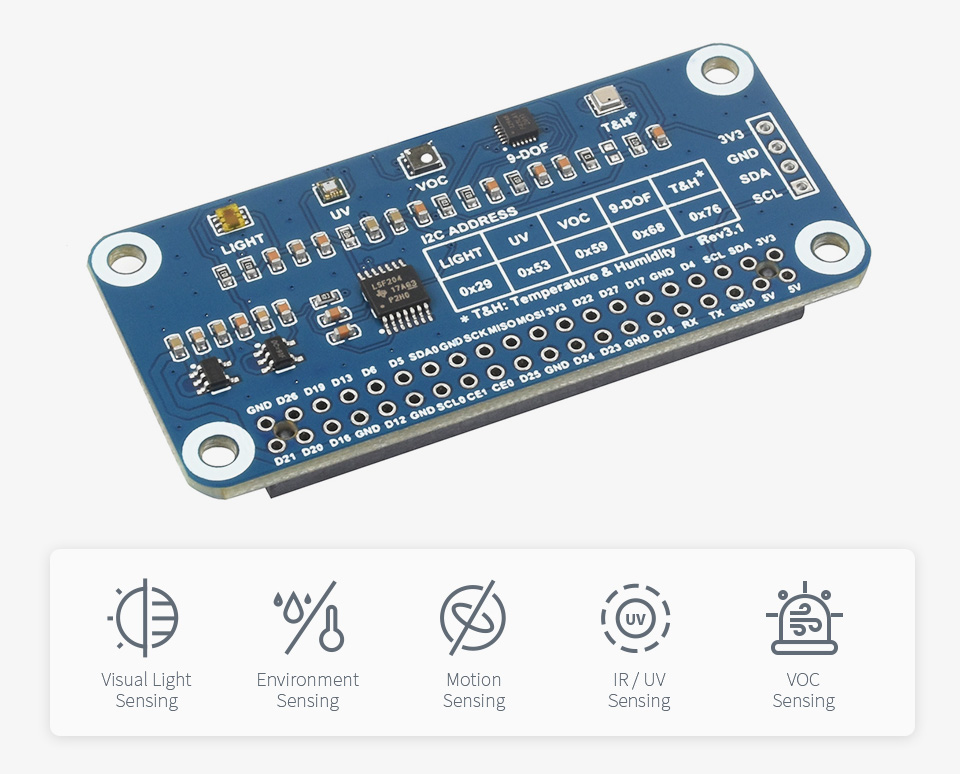

✅ Multisensores ambientais integrados: um único módulo para medir temperatura, humidade, pressão atmosférica, luz visível e IR, UV, VOC e movimento/posição (9-eixos).
✅ Conector GPIO de 40 pinos padrão Raspberry Pi: instalação direta sem adaptadores adicionais.
✅ Com interface I²C de baixo consumo requer apenas dois fios (SDA/SCL) para comunicar dados ao Raspberry Pi.
✅ Sensor de luz ambiente TSL25911FN com elevada faixa dinâmica até ~88 000 lux para luz visível e infravermelha.
✅ O sensor BME280 para temperatura, humidade e pressão efetua medições entre -40°C a +85 °C, 0–100 %RH e 300–1100 hPa.
✅ Sensor de movimento ICM20948 9-DOF: acelerómetro, giroscópio e magnetómetro integrados com resolução de 16 bits.
✅ Integra sensor UV LTR390-UV-1, com deteção de radiação ultravioleta no intervalo ~280–430 nm.
✅ Sensor de VOC SGP40: indicado para avaliação de compostos orgânicos voláteis no ambiente.
✅ Recursos de desenvolvimento e exemplos, com suporte a demonstrativos em Python e C, com manual e código incluído.
➡️ Exemplos de aplicações:
• Controlo ambiental e estações meteorológicas pessoais
• Registo de parâmetros de qualidade de ar (VOC / luz / UV)
• Robótica com sensores de movimento e orientação
• Sistemas IoT de controlo remoto
• Educação e prototipagem de sensores físicos
ESPECIFICAÇÕES TÉCNICAS
• Modelo: Waveshare Environment Sensor HAT 20471
• Compatibilidade: Raspberry Pi com conector GPIO de 40 pinos
• Interface de comunicação: I²C (dois fios: SDA, SCL)
• Alimentação: Via GPIO 5 V / 3,3 V
• Sensores incluídos:
- luz ambiente: TSL25911FN – 0 a ~88 000 lux (IR + visível)
- Sensor temperatura / humidade / pressão: BME280
· −40°C a +85°C (temp.)
· 0–100 %RH (humid.)
· 300–1100 hPa (pressão)
- movimento 9-DOF: ICM20948 – acelerómetro, giroscópio, magnetómetro (configurável)
- UV: LTR390-UV-1 – radiação UV detectável (~280–430 nm)
- VOC: SGP40 – compostos orgânicos voláteis (0–1000 ppm equivalente etanol)

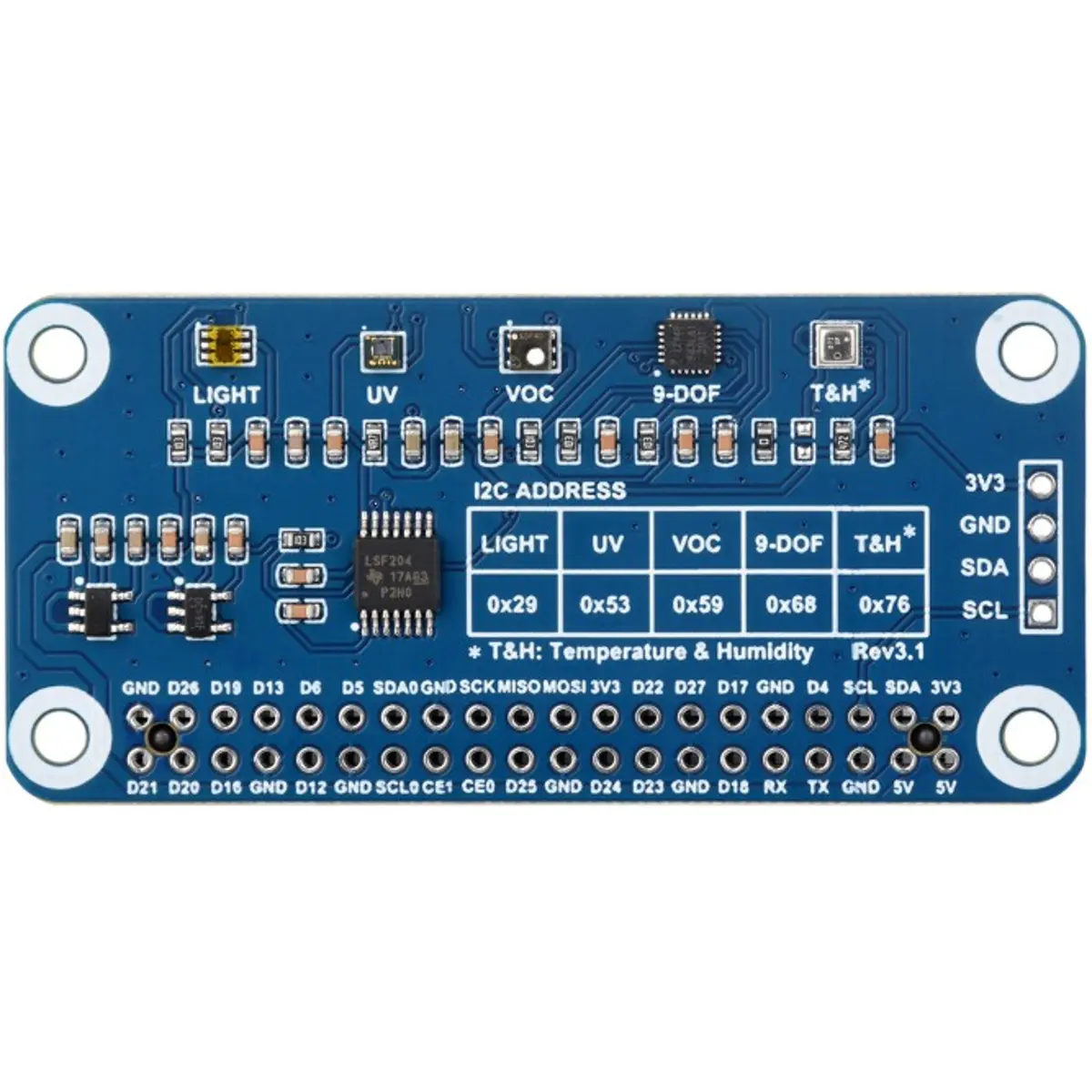

• Endereços I²C típicos:
- TSL25911: 0x29
- BME280: 0x76
- Motion: 0x68
- UV: 0x53
- VOC: 0x59
• Dimensões: ~65 × 56 mm
• Peso: ~18 g
• Incluído na embalagem:
- Sensor ambiente HAT Waveshare
- Header fem. 2×20 PIN
- Header 4 PIN
- Parafusos para Raspberry Pi
