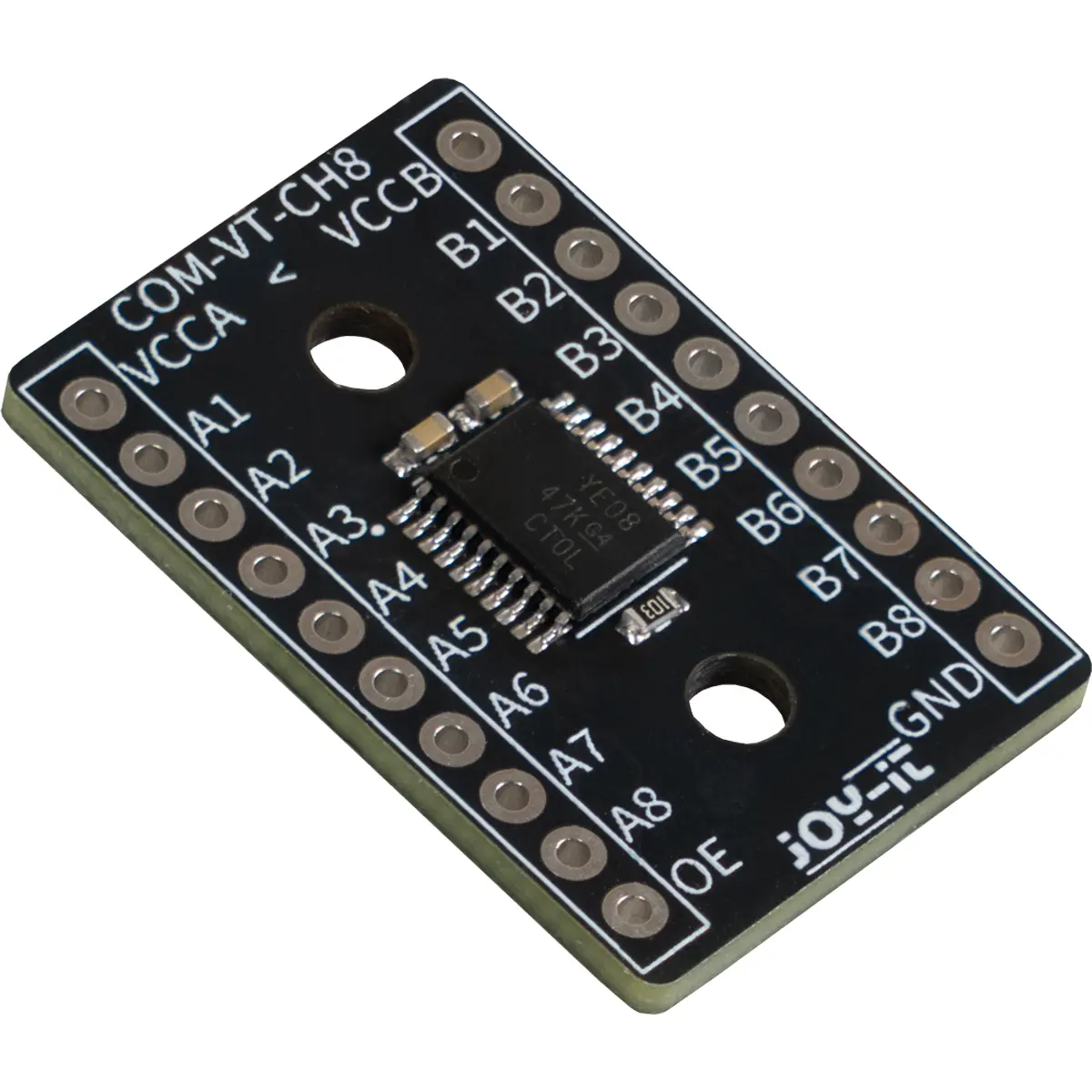

El COM-VT-CH8 es un Level Shifter (convertidor de nivel lógico) bidireccional de 8 canales, diseñado para facilitar la comunicación entre sistemas digitales con diferentes tensiones de funcionamiento. Gracias a la detección automática de la dirección, permite el intercambio de señales en ambos sentidos sin necesidad de pines de control adicionales, lo que hace que la integración sea sencilla, fiable y transparente.
Compatible con una amplia gama de tensiones y capaz de soportar altas velocidades de comunicación, este módulo es ideal para aplicaciones con microcontroladores, FPGAs, sensores y periféricos que operan con niveles lógicos distintos, incluidos 5 V. Su flexibilidad lo hace especialmente adecuado para la creación de prototipos, el desarrollo, la enseñanza y el uso en laboratorio.
PRINCIPALES CARACTERÍSTICAS
◆ Convertidor de tensión bidireccional con 8 canales independientes
◆ Detección automática de dirección, sin necesidad de señales de control externas
◆ Compatible con niveles lógicos bajos y altos (1,2 V a 5,5 V)
◆ Alta velocidad de transferencia de datos de hasta 100 Mbps
◆ Pin OE (Output Enable) para activar o desactivar globalmente los canales
◆ Incluye conectores sin soldar para máxima flexibilidad de integración
ESPECIFICACIONES
• Tipo de dispositivo: Convertidor/Traductor de nivel lógico, bidireccional
• Número de canales: 8
• Circuito integrado: TXB0108PWR
• Velocidad máxima de transferencia: Hasta 100 Mbps

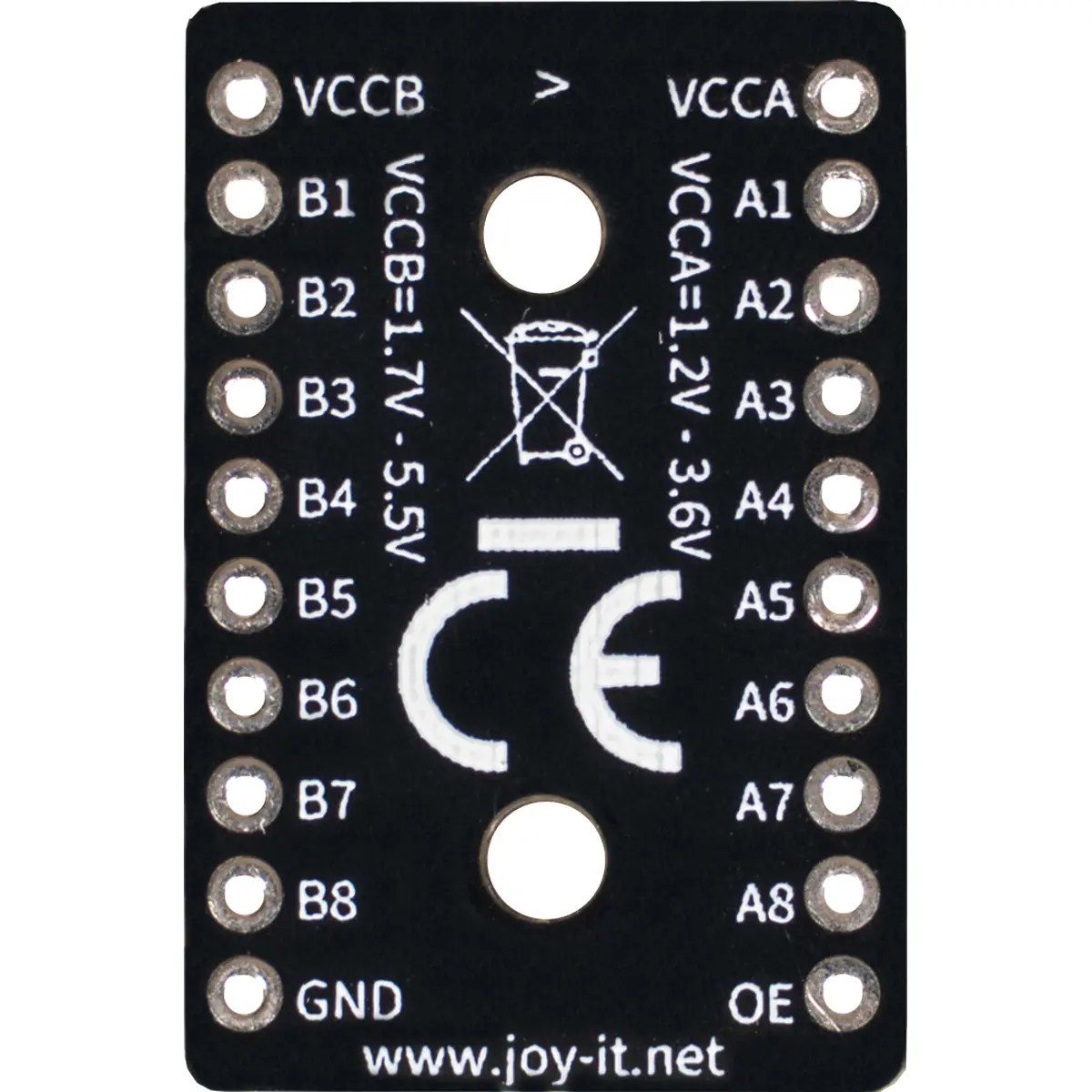

• Tensiones de las señales:
- Lado A (VCCA): 1,2V a 3,6V
- Lado B (VCCB): 1,65V a 5,5V
• Requisito obligatorio: VCCB > VCCA
• Niveles lógicos
- Entrada
· VIH: ≥ 0,65 × VCCI
· VIL: ≤ 0,35 × VCCI
- Salida
· VOH mín.: VCCA – 0,4 V (lado A) / VCCB – 0,4 V (lado B)
· VOL máx.: 0,4 V
• Activación de salida (OE)
- Activo a nivel alto
- Pull-up interno activo por defecto tras la alimentación
- El nivel bajo coloca las salidas en alta impedancia
• Dimensiones: 28 × 18,5 × 2,5 mm
• Peso: Aproximadamente 3 g
CONTENIDO DEL PAQUETE

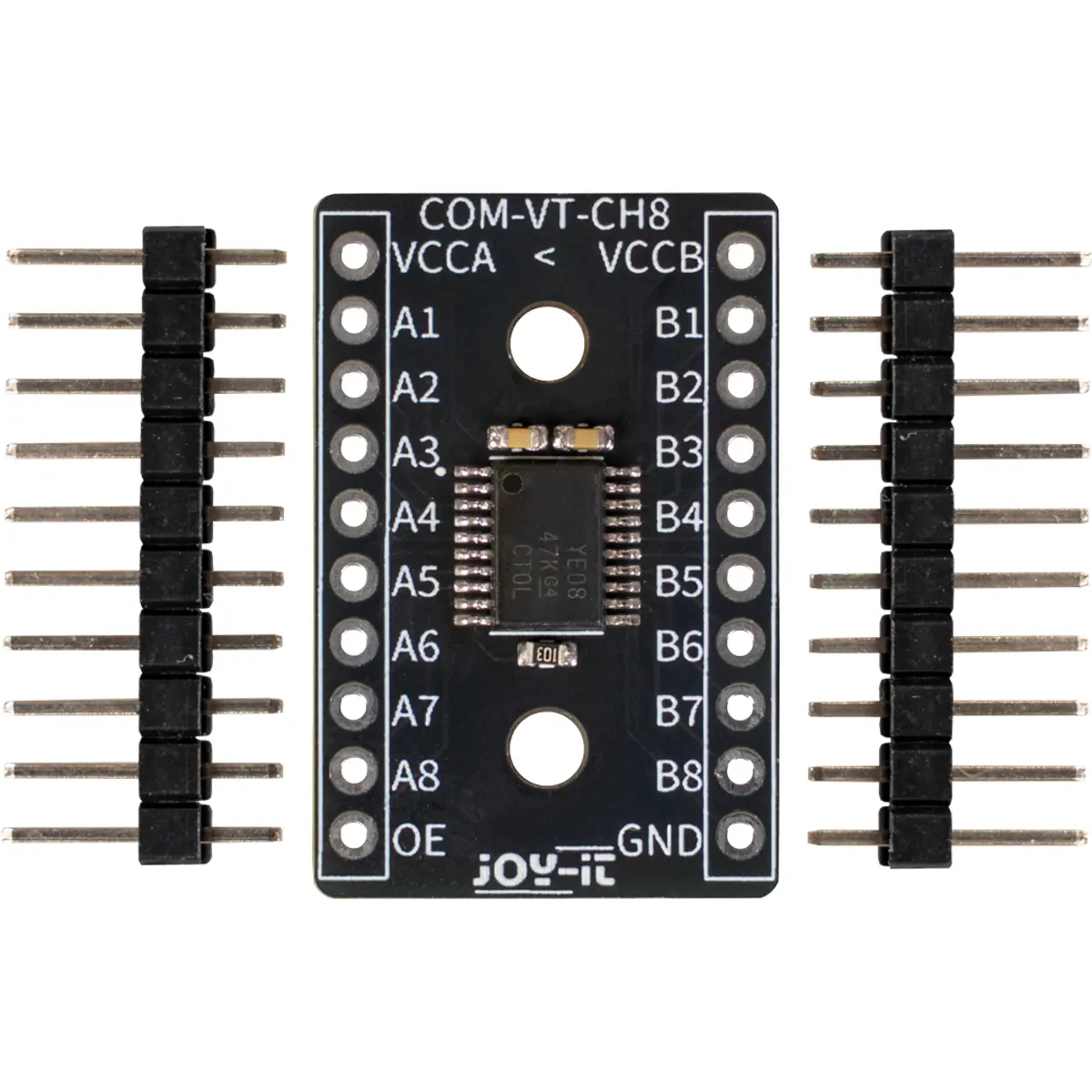

• Placa convertidora de tensión COM-VT-CH8
• 2 × conectores de pines de 10 vías (sin soldar)
NOTAS
◆ El módulo funciona de forma totalmente autónoma, no siendo necesario software o código adicional.
◆ VCCA no debe ser superior a VCCB.
◆ Ambos sistemas conectados al convertidor deben compartir el mismo GND.
◆ El pin OE puede quedar desconectado si no se necesita desactivar las salidas.
⫸ Información adicional (en el sitio web de Joy-IT)
Ejemplo de aplicación del IC TXB0108:
