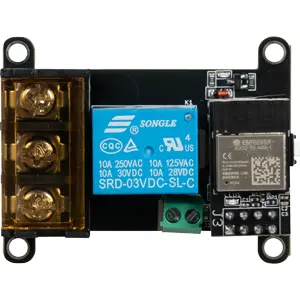

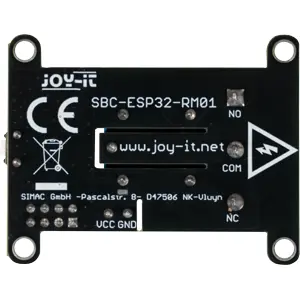

O SBC-ESP32-RM01 é un módulo de relé compacto basado en el ESP32-C6, concebido para aplicaciones de automatización, control remoto y proyectos IoT avanzados. Combina conectividad inalámbrica de última generación con una capacidad de conmutación robusta, permitiendo integrar el control de cargas eléctricas en sistemas inteligentes de forma flexible y fiable.
Basado en el módulo ESP32-C6-Mini-1 de Espressif, este dispositivo admite Wi-Fi 6, Bluetooth 5 LE e IEEE 802.15.4 (Zigbee / Thread) a nivel de hardware, siendo ideal para domótica, automatización industrial ligera y proyectos de desarrollo. El relé electromecánico integrado permite la conmutación segura de cargas AC o DC, mientras que la alimentación entre 5 y 12 V DC y los bornes de conexión facilitan la instalación y la integración en diferentes escenarios.
PRINCIPALES CARACTERÍSTICAS
◆ Módulo de relé con microcontrolador ESP32-C6 integrado
◆ Hardware con soporte para Wi-Fi 6 (802.11ax), Bluetooth 5 LE y Zigbee / Thread
◆ Relé electromecánico de alta potencia para cargas AC y DC
◆ Contactos conmutados tipo SPDT (NA / NF)
◆ Alimentación de la placa entre 5 y 12 V DC
◆ Control directo del relé a través del GPIO IO9
◆ Botón de reset integrado para reinicio y programación
◆ Formato compacto con bornes de conexión para una instalación simplificada
ESPECIFICACIONES
• Microcontrolador: ESP32-C6-Mini-1 (Espressif)
• Alimentación
- Tensión de alimentación de la placa: DC 5 – 12 V
· Tensión de funcionamiento del microcontrolador: 3,3 V
• Relé
- Tipo: Relé electromecánico
- Configuración de los contactos: SPDT (COM / NA / NF)
- Capacidad de carga:
· 10 A / 250 V AC
· 10 A / 30 V DC
- Pin de control del relé: IO9
• Comunicación inalámbrica
- Wi-Fi: 2,4 GHz Wi-Fi 6 (802.11ax)
- Bluetooth: Bluetooth 5 Low Energy
- IEEE 802.15.4: Zigbee / Thread
• Conexiones
- Bornes del relé: bloque de terminales de 3 pines (COM / NA / NF)
- Alimentación: bloque de terminales de 2 pines
• Interfaz de programación: UART (RXD / TXD)
• Características adicionales: Botón de reset integrado
• Dimensiones: 55 × 42 × 20 mm
• Peso: Aproximadamente 30 g
CONTENIDO DEL PAQUETE
• Módulo de relé SBC-ESP32-RM01
• Módulo ESP32-C6-Mini-1
NOTAS
• El módulo no incluye ficha USB; la programación se realiza mediante UART con un adaptador USB-serial externo.
• Las funciones Wi-Fi, Bluetooth, Zigbee o Thread dependen del firmware desarrollado o instalado por el usuario.
• Adecuado para el control de iluminación, motores y otras cargas eléctricas dentro de los límites especificados.
• La manipulación de cargas de red (230 V AC) debe realizarse únicamente por personal cualificado.
• Destinado al uso en entornos interiores y secos.
